Пристрій для транспортування і очистки коренебульбоплодів

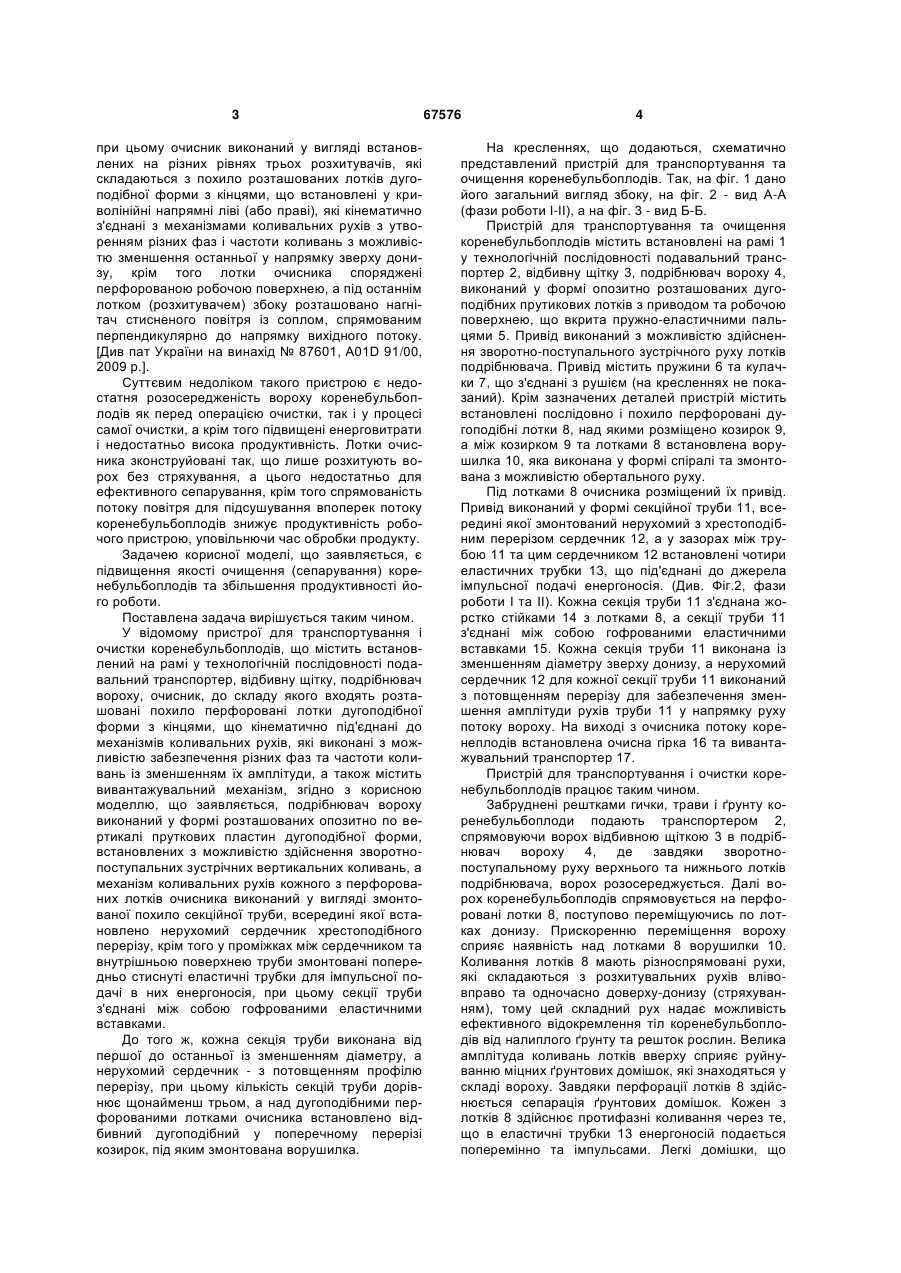

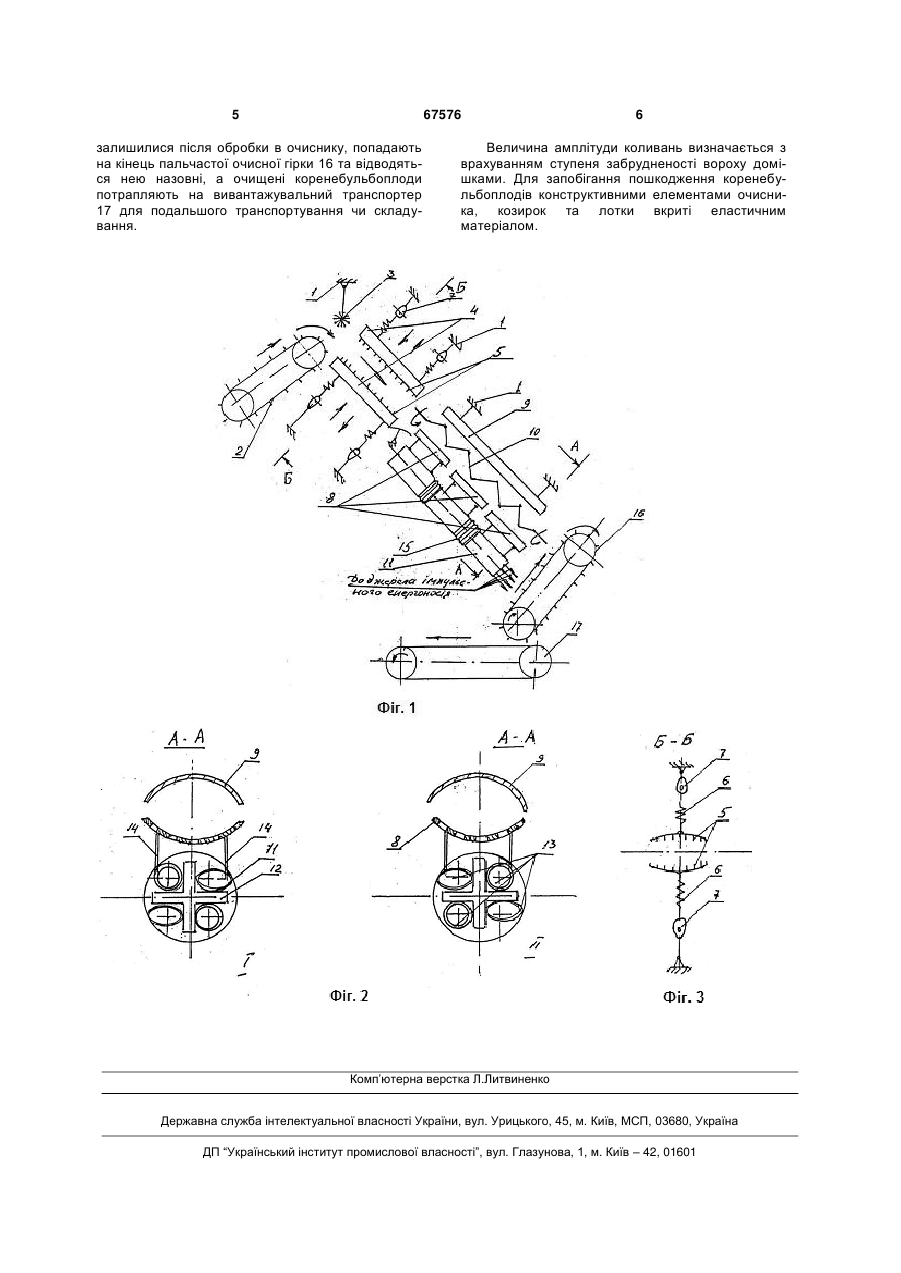

1. Пристрій для транспортування і очистки коренебульбоплодів, що містить встановлений на рамі у технологічній послідовності подавальний транспортер, відбивну щітку, подрібнювач вороху, очисник, до складу якого входять розташовані похило перфоровані лотки дугоподібної форми з кінцями, що кінематично під'єднані до механізмів коливальних рухів, які виконані з можливістю забезпечення різних фаз та частоти коливань із зменшенням їх амплітуди, а також містить вивантажувальний механізм, який відрізняється тим, що подрібнювач вороху виконаний у формі розташованих опозитно по вертикалі пруткових пластин U 2 (19) 1 3 при цьому очисник виконаний у вигляді встановлених на різних рівнях трьох розхитувачів, які складаються з похило розташованих лотків дугоподібної форми з кінцями, що встановлені у криволінійні напрямні ліві (або праві), які кінематично з'єднані з механізмами коливальних рухів з утворенням різних фаз і частоти коливань з можливістю зменшення останньої у напрямку зверху донизу, крім того лотки очисника споряджені перфорованою робочою поверхнею, а під останнім лотком (розхитувачем) збоку розташовано нагнітач стисненого повітря із соплом, спрямованим перпендикулярно до напрямку вихідного потоку. [Див пат України на винахід № 87601, A01D 91/00, 2009 р.]. Суттєвим недоліком такого пристрою є недостатня розосередженість вороху коренебульбоплодів як перед операцією очистки, так і у процесі самої очистки, а крім того підвищені енерговитрати і недостатньо висока продуктивність. Лотки очисника зконструйовані так, що лише розхитують ворох без стряхування, а цього недостатньо для ефективного сепарування, крім того спрямованість потоку повітря для підсушування впоперек потоку коренебульбоплодів знижує продуктивність робочого пристрою, уповільнючи час обробки продукту. Задачею корисної моделі, що заявляється, є підвищення якості очищення (сепарування) коренебульбоплодів та збільшення продуктивності його роботи. Поставлена задача вирішується таким чином. У відомому пристрої для транспортування і очистки коренебульбоплодів, що містить встановлений на рамі у технологічній послідовності подавальний транспортер, відбивну щітку, подрібнювач вороху, очисник, до складу якого входять розташовані похило перфоровані лотки дугоподібної форми з кінцями, що кінематично під'єднані до механізмів коливальних рухів, які виконані з можливістю забезпечення різних фаз та частоти коливань із зменшенням їх амплітуди, а також містить вивантажувальний механізм, згідно з корисною моделлю, що заявляється, подрібнювач вороху виконаний у формі розташованих опозитно по вертикалі пруткових пластин дугоподібної форми, встановлених з можливістю здійснення зворотнопоступальних зустрічних вертикальних коливань, а механізм коливальних рухів кожного з перфорованих лотків очисника виконаний у вигляді змонтованої похило секційної труби, всередині якої встановлено нерухомий сердечник хрестоподібного перерізу, крім того у проміжках між сердечником та внутрішньою поверхнею труби змонтовані попередньо cтиснуті еластичні трубки для імпульсної подачі в них енергоносія, при цьому секції труби з'єднані між собою гофрованими еластичними вставками. До того ж, кожна секція труби виконана від першої до останньої із зменшенням діаметру, а нерухомий сердечник - з потовщенням профілю перерізу, при цьому кількість секцій труби дорівнює щонайменш трьом, а над дугоподібними перфорованими лотками очисника встановлено відбивний дугоподібний у поперечному перерізі козирок, під яким змонтована ворушилка. 67576 4 На кресленнях, що додаються, схематично представлений пристрій для транспортування та очищення коренебульбоплодів. Так, на фіг. 1 дано його загальний вигляд збоку, на фіг. 2 - вид А-А (фази роботи І-ІІ), а на фіг. 3 - вид Б-Б. Пристрій для транспортування та очищення коренебульбоплодів містить встановлені на рамі 1 у технологічній послідовності подавальний транспортер 2, відбивну щітку 3, подрібнювач вороху 4, виконаний у формі опозитно розташованих дугоподібних прутикових лотків з приводом та робочою поверхнею, що вкрита пружно-еластичними пальцями 5. Привід виконаний з можливістю здійснення зворотно-поступального зустрічного руху лотків подрібнювача. Привід містить пружини 6 та кулачки 7, що з'єднані з рушієм (на кресленнях не показаний). Крім зазначених деталей пристрій містить встановлені послідовно і похило перфоровані дугоподібні лотки 8, над якими розміщено козирок 9, а між козирком 9 та лотками 8 встановлена ворушилка 10, яка виконана у формі спіралі та змонтована з можливістю обертального руху. Під лотками 8 очисника розміщений їх привід. Привід виконаний у формі секційної труби 11, всередині якої змонтований нерухомий з хрестоподібним перерізом сердечник 12, а у зазорах між трубою 11 та цим сердечником 12 встановлені чотири еластичних трубки 13, що під'єднані до джерела імпульсної подачі енергоносія. (Див. Фіг.2, фази роботи І та II). Кожна секція труби 11 з'єднана жорстко стійками 14 з лотками 8, а секції труби 11 з'єднані між собою гофрованими еластичними вставками 15. Кожна секція труби 11 виконана із зменшенням діаметру зверху донизу, а нерухомий сердечник 12 для кожної секції труби 11 виконаний з потовщенням перерізу для забезпечення зменшення амплітуди рухів труби 11 у напрямку руху потоку вороху. На виході з очисника потоку коренеплодів встановлена очисна гірка 16 та вивантажувальний транспортер 17. Пристрій для транспортування і очистки коренебульбоплодів працює таким чином. Забруднені рештками гички, трави і ґрунту коренебульбоплоди подають транспортером 2, спрямовуючи ворох відбивною щіткою 3 в подрібнювач вороху 4, де завдяки зворотнопоступальному руху верхнього та нижнього лотків подрібнювача, ворох розосереджується. Далі ворох коренебульбоплодів спрямовується на перфоровані лотки 8, поступово переміщуючись по лотках донизу. Прискоренню переміщення вороху сприяє наявність над лотками 8 ворушилки 10. Коливання лотків 8 мають різноспрямовані рухи, які складаються з розхитувальних рухів влівовправо та одночасно доверху-донизу (стряхуванням), тому цей складний рух надає можливість ефективного відокремлення тіл коренебульбоплодів від налиплого ґрунту та решток рослин. Велика амплітуда коливань лотків вверху сприяє руйнуванню міцних ґрунтових домішок, які знаходяться у складі вороху. Завдяки перфорації лотків 8 здійснюється сепарація ґрунтових домішок. Кожен з лотків 8 здійснює протифазні коливання через те, що в еластичні трубки 13 енергоносій подається поперемінно та імпульсами. Легкі домішки, що 5 67576 залишилися після обробки в очиснику, попадають на кінець пальчастої очисної гірки 16 та відводяться нею назовні, а очищені коренебульбоплоди потрапляють на вивантажувальний транспортер 17 для подальшого транспортування чи складування. 6 Величина амплітуди коливань визначається з врахуванням ступеня забрудненості вороху домішками. Для запобігання пошкодження коренебульбоплодів конструктивними елементами очисника, козирок та лотки вкриті еластичним матеріалом. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
