Робоче обладнання для прокладання кабелів по дну річок та мілководних водоймищ

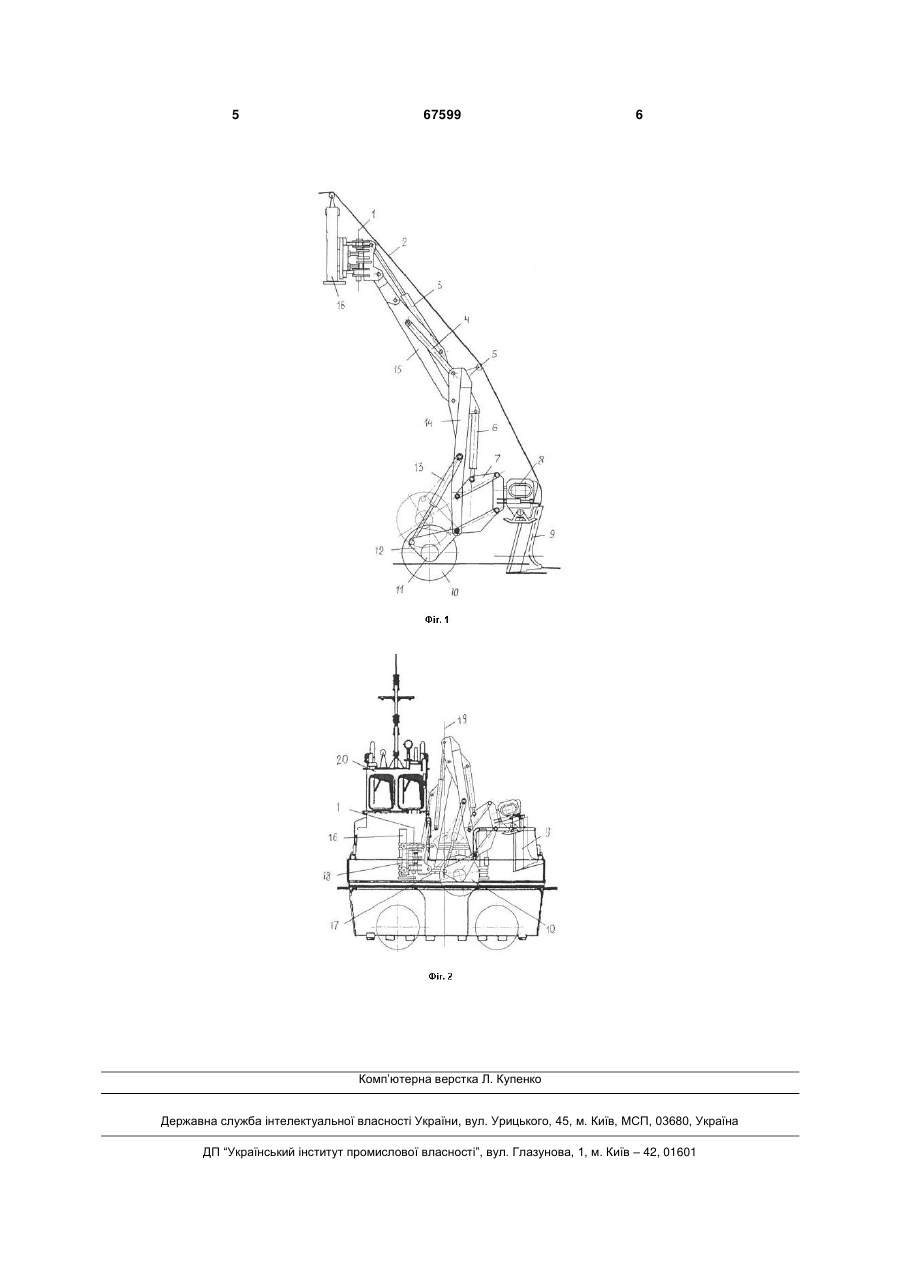

Робоче обладнання для прокладання кабелів по дну річок та мілководних водоймищ, що включає підводний плуг, споряджений спускопіднімальним пристроєм та опорними лижами, яке відрізняється тим, що воно являє собою екскаваторну навіску зі зсувною віссю стріли, встановленою на візку з горизонтальними напрямними, закріпленими вертикальними опорними стійками з розпірками (тягами) до корми плавзасобу, екска 3 зку по руслу річок та мілководних водоймищ у найбільш простий, надійний і ефективний спосіб. Запропоноване робоче обладнання для прокладання кабелів по дну річок та мілководних водоймищ має суттєві відмінності, оскільки їх основні ознаки не співпадають з ознаками відомих технічних рішень, а саме: утворення траншеї на дні і укладання в неї кабелю здійснюють за допомогою екскаваторної навіски з гідроприводом, закріпленої на кормі плавзасобу, яка через гідроциліндри зв'язує землерийні робочі органи кабелеукладача з опорною базою, що дозволяє точніше витримувати технологічні параметри процесу по ходу судна. Навіску споряджено двома робочими органами, шарнірно закріпленими на кінці рукояті, керованими гідроциліндрами, що дає можливість без зупинки плавзасобу утворювати траншею як на ґрунтах середньої міцності за допомогою віброплуга, так і проходити на дні перекати і ґрунти підвищеної міцності за допомогою дискової фрези. Обидва робочих органи працюють незалежно один від одного і можуть перебувати у забої одночасно. При сумісній роботі встановленою попереду рукояті дисковою фрезою утворюють лідируючу щілину, а встановленим позаду рукояті вібраційним плугом остаточно формують траншею і подають в неї кабель, що зменшує у процесі роботи навантаження на окремі робочі органи кабелеукладача. Встановлення їх у транспортне положення шляхом повороту навіски на кут 90° і зміщення її осі убік відносно центральної осі плавзасобу дозволяє компактно розмістити навіску у транспортному положенні, не виступаючи за габарити плавзасобу, який має невеликі розміри по ширині. Крім того, розташування кабельного барабана в носовій частині дає змогу при незначній довжині і водотоннажності плавзасобу вчасно зреагувати на непередбачувану ґрунтову ситуацію в робочому режимі кабелеукладача та вилучити із забою його робочі органи, зберігши цілісність кабелю. На фіг. 1 показано робочі органи кабелеукладача: вібраційний плуг (у верхньому положенні) і дискову фрезу (у нижньому положенні); на фіг. 2 робоче обладнання у транспортному положенні на борту плавзасобу. Робоче обладнання для прокладання кабелів по дну річок та мілководних водоймищ являє собою екскаваторну навіску зі зсувною віссю 1 стріли 15, встановленою на візку 18 з горизонтальними напрямними 17. Вони, у свою чергу, закріплені вертикальними опорними стійками 16 з розпірками (тягами) до корми плавзасобу. Екскаваторна навіска складається зі стріли 15 і рукояті 14, управління якими здійснюється відповідними гідроциліндрами 3, 6. На кінці рукояті 14 встановлено два робочих органи. Один з них - вібраційний плуг 9 з автономним гідроприводом 8, прикріплено за допомогою шарнірно-паралелограмної системи 7 до рукояті 14 позаду відносно руху плавзасобу. Другий - дискову фрезу 10 із приводним високомоментним гідромотором 11 на її валу, прикріплено за допомогою важеля 12 до рукояті 14 навіски попереду. Для піднімання і опускання робочих органів 9, 10 екскаваторну навіску споряджено гідроциліндрами 6, 13. В носовій частині плавзасобу на па 67599 4 лубі встановлено маніпулятор і барабан, розташований якомога далі від корми плавзасобу. На рубці 20 плавзасобу, опорній стійці 16 і рукояті 14 екскаваторної навіски закріплено кабельні ролики 5 для подавання кабелю 2 від барабана до кабелеукладача (віброплуга) 9. При прокладанні кабелів по фарватеру річок, озер та інших мілководних водоймищ на значну відстань (до десятків і сотень кілометрів) вибирають плавзасіб із невеликими осадкою і водотоннажністю. В його кормовій частині забезпечують вільне місце між рубкою 20 і заднім бортом корми, на зовнішній стороні якої закріплено екскаваторну навіску з робочими органами 9, 10. Працює робоче обладнання для прокладання кабелів по дну річок та мілководних водоймищ у такий спосіб. Встановивши плавзасіб на проектній точці фарватеру, робочі органи кабелеукладача опускають у забій за допомогою екскаваторної навіски з гідроприводом, закріпленої на кормі плавзасобу. Під час руху плавзасобу утворюють траншею необхідної глибини і укладають в неї кабель 2 шарнірно закріпленими на кінці рукояті вібраційним плугом 9 і (або) дисковою фрезою 10, які працюють незалежно один від одного. При сумісній роботі встановленою попереду рукояті дисковою фрезою 10 утворюють лідируючу щілину, а встановленим позаду рукояті вібраційним плугом 9 остаточно формують траншею і подають в неї кабель 2. Гідроциліндрами 6, 13 здійснюють управління робочими органами 9, 10 під час руху плавзасобу, а також встановлюють їх у транспортне положення шляхом повороту навіски на кут 90° і зміщення її осі 1 убік відносно центральної осі 19 плавзасобу за допомогою візка 18 з горизонтальними напрямними 17. Живлення приводу гідросистеми кабелеукладача здійснюють від гідростанції, встановленої на кормі або в машинному відділенні (умовно не показані) плавзасобу. Спостереження і управління робочим процесом відбувається за допомогою засобів візуального і гідроакустичного контролю (умовно не показані). Робоче обладнання для прокладання кабелів по дну річок і мілководних водоймищ дозволяє на невеликій (до перших метрів) глибині виконувати відривання траншеї та укладання в неї кабелю вздовж фарватеру річок, на озерах і болотах найбільш простим і водночас надійним способом. Запропоноване технічне рішення забезпечує безперервну роботу підводного кабелеукладача, невибагливе в експлуатації і дозволяє влаштовувати кабельну трасу в місцях, недоступних іншим землерийним засобам. Крім того, воно менш енерго- та ресурсовитратне і в цілому значно продуктивніше за відомі технічні рішення. Джерела інформації: 1. Баладинский В. Л., Сукач М. К. Подводные строительные работы: К.: ИСМО, 1999.-223 с. 2. Авторське свідоцтво СССР № 1583552, Б. И. № 29, 1990. 3. www2.vermeer.com/vermeer/equipment/plows. 4. www. rwfbron. com. 5. www. bboiko.narod.ru/lancier.htm. 6. Patent USA № 6,511,260 B2, 2003. 7. www. tnpa. ru/plug.php. 5 67599 6 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
