Прицільна марка

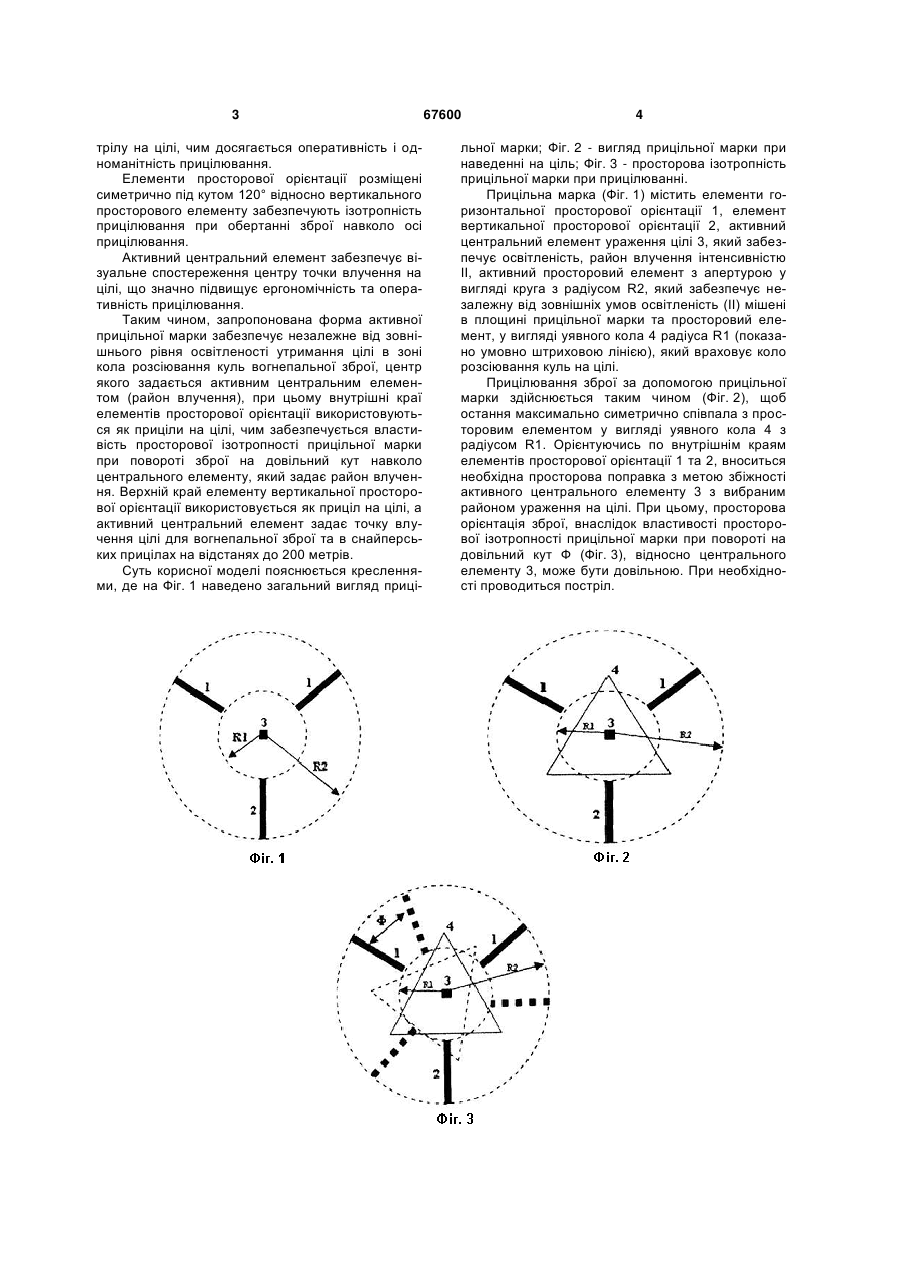

Прицільна марка, що включає два елементи горизонтальної просторової орієнтації, один елемент вертикальної просторової орієнтації, причому одна із осей просторової орієнтації збігається з вертикальною віссю мушки, і просторовий елемент у вигляді уявного кола радіусом R1, яка відрізняється тим, що забезпечена активним елементом у вигляді складової апертури, яка сформована за допомогою активного випромінювача світла у вигляді кола радіусом R2, центральний елемент виконаний у вигляді точки, а елементи просторової орієнтації розміщені симетрично під кутом 120° відносно вертикального просторового елемента. (19) (21) u201110428 (22) 29.08.2011 (24) 27.02.2012 (46) 27.02.2012, Бюл.№ 4, 2012 р. (72) ВОЛОЩУК АНАТОЛІЙ МИКОЛАЙОВИЧ, ДОЛЖЕНКОВ ОЛЕКСАНДР ФЕДОРОВИЧ, УЛЬЯНОВ ОЛЕКСІЙ ІВАНОВИЧ, КВІТКА ЛЕОНІД АНТОНОВИЧ, КАЗАЧИНСЬКИЙ ВАСИЛЬ МИХАЙЛОВИЧ (73) ОДЕСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ ВНУТРІШНІХ СПРАВ, ВОЛОЩУК АНАТОЛІЙ МИКОЛАЙОВИЧ, ДОЛЖЕНКОВ ОЛЕКСАНДР ФЕДОРОВИЧ, УЛЬЯНОВ ОЛЕКСІЙ ІВАНОВИЧ, КВІТКА ЛЕОНІД АНТОНОВИЧ, КАЗАЧИНСЬКИЙ ВАСИЛЬ МИХАЙЛОВИЧ 3 трілу на цілі, чим досягається оперативність і одноманітність прицілювання. Елементи просторової орієнтації розміщені симетрично під кутом 120° відносно вертикального просторового елементу забезпечують ізотропність прицілювання при обертанні зброї навколо осі прицілювання. Активний центральний елемент забезпечує візуальне спостереження центру точки влучення на цілі, що значно підвищує ергономічність та оперативність прицілювання. Таким чином, запропонована форма активної прицільної марки забезпечує незалежне від зовнішнього рівня освітленості утримання цілі в зоні кола розсіювання куль вогнепальної зброї, центр якого задається активним центральним елементом (район влучення), при цьому внутрішні краї елементів просторової орієнтації використовуються як приціли на цілі, чим забезпечується властивість просторової ізотропності прицільної марки при повороті зброї на довільний кут навколо центрального елементу, який задає район влучення. Верхній край елементу вертикальної просторової орієнтації використовується як приціл на цілі, а активний центральний елемент задає точку влучення цілі для вогнепальної зброї та в снайперських прицілах на відстанях до 200 метрів. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 наведено загальний вигляд приці 67600 4 льної марки; Фіг. 2 - вигляд прицільної марки при наведенні на ціль; Фіг. 3 - просторова ізотропність прицільної марки при прицілюванні. Прицільна марка (Фіг. 1) містить елементи горизонтальної просторової орієнтації 1, елемент вертикальної просторової орієнтації 2, активний центральний елемент ураження цілі 3, який забезпечує освітленість, район влучення інтенсивністю II, активний просторовий елемент з апертурою у вигляді круга з радіусом R2, який забезпечує незалежну від зовнішніх умов освітленість (II) мішені в площині прицільної марки та просторовий елемент, у вигляді уявного кола 4 радіуса R1 (показано умовно штриховою лінією), який враховує коло розсіювання куль на цілі. Прицілювання зброї за допомогою прицільної марки здійснюється таким чином (Фіг. 2), щоб остання максимально симетрично співпала з просторовим елементом у вигляді уявного кола 4 з радіусом R1. Орієнтуючись по внутрішнім краям елементів просторової орієнтації 1 та 2, вноситься необхідна просторова поправка з метою збіжності активного центрального елементу 3 з вибраним районом ураження на цілі. При цьому, просторова орієнтація зброї, внаслідок властивості просторової ізотропності прицільної марки при повороті на довільний кут Ф (Фіг. 3), відносно центрального елементу 3, може бути довільною. При необхідності проводиться постріл. 5 67600 6 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
