Пристрій для очистки повітря

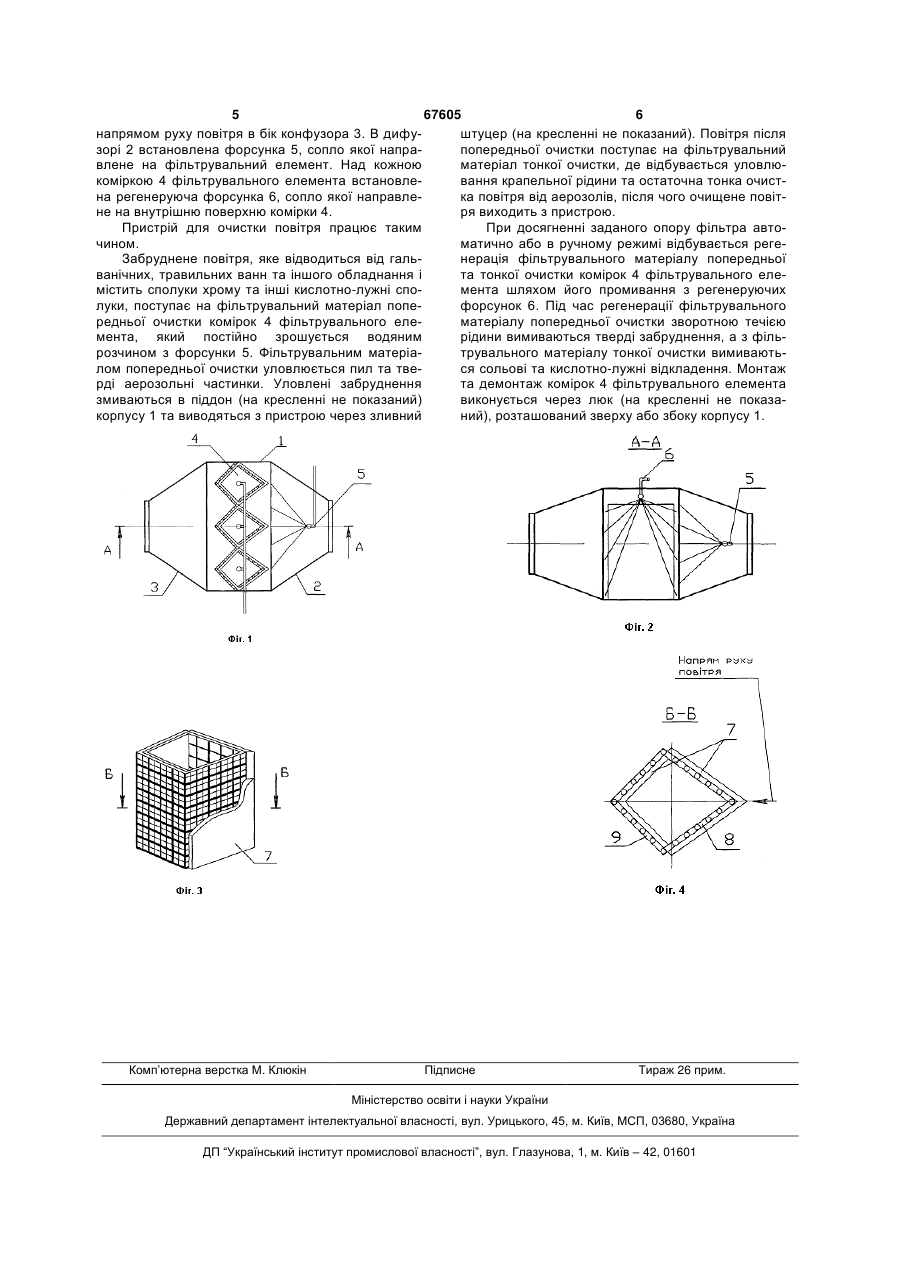

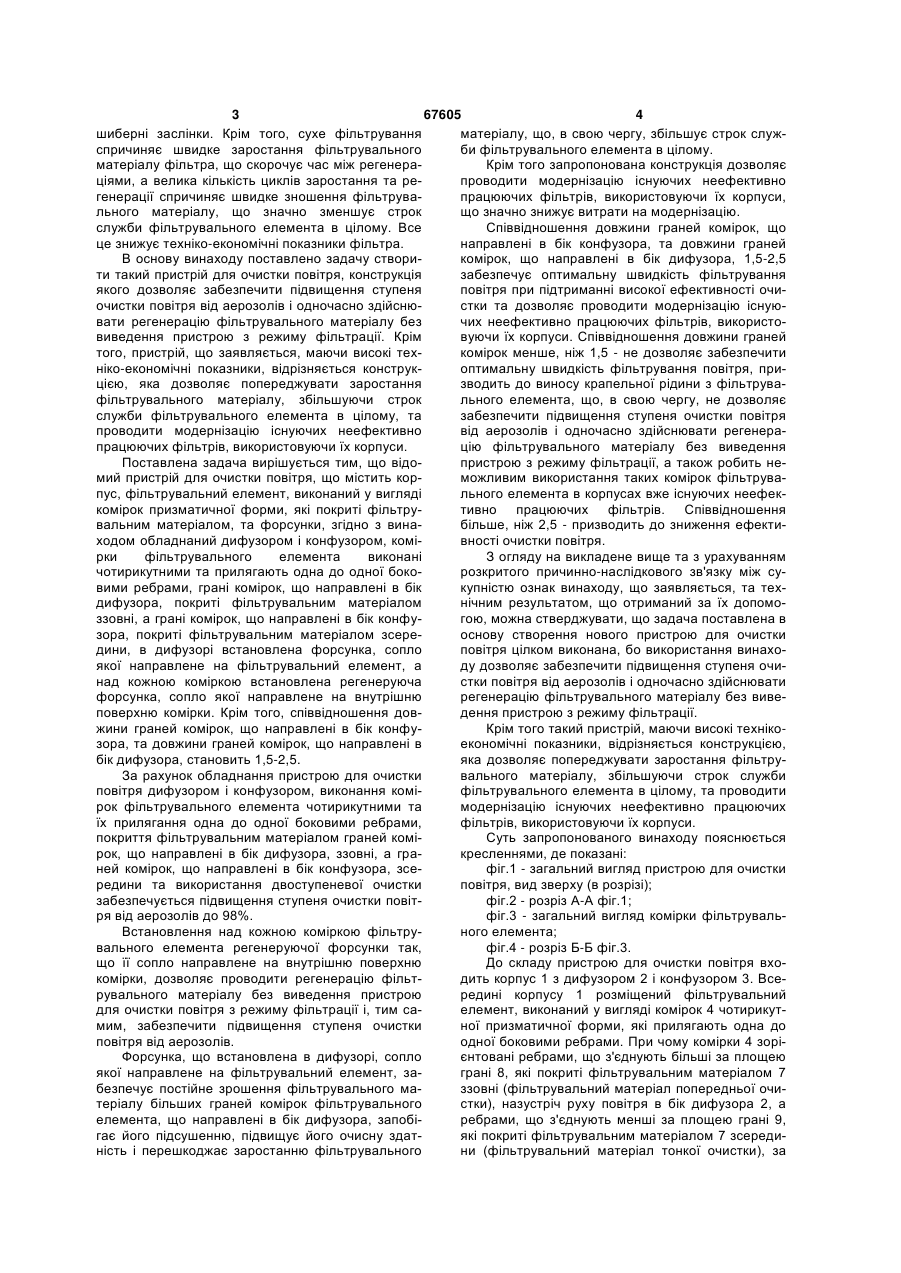

Пристрій для очистки повітря, що містить корпус, фільтрувальний елемент, виконаний у вигляді комірок призматичної форми, які покриті фільтрувальним матеріалом, та форсунки, який відрізняється тим, що пристрій обладнаний дифузором і конфузором, комірки фільтрувального елемента виконані чотирикутними та прилягають одна до одної боковими ребрами, грані комірок, що направлені в бік дифузора, покриті фільтрувальним матеріалом ззовні, а грані комірок, що направлені в бік конфузора, покриті фільтрувальним матеріалом зсередини, в дифузорі встановлена форсунка, сопло якої направлене на фільтрувальний елемент, а над кожною коміркою встановлена регенеруюча форсунка, сопло якої направлене на внутрішню поверхню комірки, співвідношення довжини граней комірок, що направлені в бік конфузора, та довжини граней комірок, що направлені в бік дифузора, становить 1,5 2,5. Винахід відноситься до пристроїв очистки вентиляційного повітря від аерозолів, що містять сполуки хрому та інші кислотно-лужні сполуки, і може бути використаний в металургійній, машинобудівній, хімічній та інших галузях. Відомий пристрій для очистки повітря (А.с. №1153958, МПК4 В01D46/00, В01D35/26, опуб. 07.05.85, бюл. №17), до складу якого входить корпус з патрубками для вводу та виводу повітря, який поділений на камери чистого та забрудненого повітря, та патрон, обладнаний змочувальним пристроєм, збірником для змочувального розчину і виконаний з шарів гідрофільного синтетичного та іонообмінного волокна, які розділені стінками та обмежувальними решітками. Змочувальний пристрій виконано у вигляді жолоба з кільцевою щілиною, з'єднаного з патрубком змочувального розчину і розташованого над шаром гідрофільного синтетичного волокна. Недоліком такого пристрою є низька ефективність очистки повітря, обумовлена тим, що пил твердих речовин під час змочування фільтрувального волокна забиває фільтрувальну поверхню, збільшуючи опір фільтра. Найбільш близьким до пристрою для очистки повітря за технічною суттю та досягаємому результату є фільтр для очистки повітря [А.с. №1176926, МПК4 В01D46/10, опуб. 07.09.85, бюл. №33], до складу якого входить корпус з повітроводами, фільтрувальний елемент і переносна форсунку. Фільтрувальний елемент виконаний у вигляді комірок трикутної призматичної форми, які попарно прилягають одна до одної більшими сторонами, при цьому кожна комірка через одну з обох більших боків покрита фільтрувальним матеріалом, а заслінки виконані шиберними. Регенерація шляхом промивання фільтрувального матеріалу за допомогою переносної форсунки, що вводиться в корпус через шиберні заслінки, спричиняє необхідність виведення фільтра з режиму фільтрації на час регенерації. Недоліком такого фільтра є також трудомісткість робіт, пов'язаних з регенерацією фільтрувального матеріалу, та необхідність обладнання фільтрувальної установки спеціальними пристроями для забезпечення вільного введення переносної форсунки через (19) UA (11) 67605 (13) C2 (21) 20031110050 (22) 07.11.2003 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Сталінський Дмитро Віталійович, Дунаєв Олександр Васильович, Ганжа Георгій Федорович, Амшаріна Генріета Іванівна (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ НАУКОВОТЕХНІЧНИЙ ЦЕНТР З ТЕХНОЛОГІЇ ТА ОБЛАДНАННЯ, ОБРОБКИ МЕТАЛІВ, ЗАХИСТУ НАВКОЛИШНЬОГО СЕРЕДОВИЩА ТА ВИКОРИСТАННЯ ВТОРИННИХ РЕСУРСІВ ДЛЯ МЕТАЛУРГІЇ ТА МАШИНОБУДУВАННЯ "ЕНЕРГОСТАЛЬ" (56) SU 1176926 A, 07.09.1985 SU 1535595 A1, 15.01.1990 JP 1058319, 06.03.1989 EP 0269810 A3, 08.06.1988 GB 939641 B2, 16.10.1963 RU 2022620 C1, 15.11.1994 GB 1493520 B2, 30.11.1977 3 67605 4 шиберні заслінки. Крім того, сухе фільтрування матеріалу, що, в свою чергу, збільшує строк служспричиняє швидке заростання фільтрувального би фільтрувального елемента в цілому. матеріалу фільтра, що скорочує час між регенераКрім того запропонована конструкція дозволяє ціями, а велика кількість циклів заростання та репроводити модернізацію існуючих неефективно генерації спричиняє швидке зношення фільтрувапрацюючих фільтрів, використовуючи їх корпуси, льного матеріалу, що значно зменшує строк що значно знижує витрати на модернізацію. служби фільтрувального елемента в цілому. Все Співвідношення довжини граней комірок, що це знижує техніко-економічні показники фільтра. направлені в бік конфузора, та довжини граней В основу винаходу поставлено задачу створикомірок, що направлені в бік дифузора, 1,5-2,5 ти такий пристрій для очистки повітря, конструкція забезпечує оптимальну швидкість фільтрування якого дозволяє забезпечити підвищення ступеня повітря при підтриманні високої ефективності очиочистки повітря від аерозолів і одночасно здійснюстки та дозволяє проводити модернізацію існуювати регенерацію фільтрувального матеріалу без чих неефективно працюючих фільтрів, використовиведення пристрою з режиму фільтрації. Крім вуючи їх корпуси. Співвідношення довжини граней того, пристрій, що заявляється, маючи високі техкомірок менше, ніж 1,5 - не дозволяє забезпечити ніко-економічні показники, відрізняється конструкоптимальну швидкість фільтрування повітря, прицією, яка дозволяє попереджувати заростання зводить до виносу крапельної рідини з фільтрувафільтрувального матеріалу, збільшуючи строк льного елемента, що, в свою чергу, не дозволяє служби фільтрувального елемента в цілому, та забезпечити підвищення ступеня очистки повітря проводити модернізацію існуючих неефективно від аерозолів і одночасно здійснювати регенерапрацюючих фільтрів, використовуючи їх корпуси. цію фільтрувального матеріалу без виведення Поставлена задача вирішується тим, що відопристрою з режиму фільтрації, а також робить немий пристрій для очистки повітря, що містить корможливим використання таких комірок фільтрувапус, фільтрувальний елемент, виконаний у вигляді льного елемента в корпусах вже існуючих неефеккомірок призматичної форми, які покриті фільтрутивно працюючих фільтрів. Співвідношення вальним матеріалом, та форсунки, згідно з винабільше, ніж 2,5 - призводить до зниження ефектиходом обладнаний дифузором і конфузором, комівності очистки повітря. рки фільтрувального елемента виконані З огляду на викладене вище та з урахуванням чотирикутними та прилягають одна до одної бокорозкритого причинно-наслідкового зв'язку між сувими ребрами, грані комірок, що направлені в бік купністю ознак винаходу, що заявляється, та техдифузора, покриті фільтрувальним матеріалом нічним результатом, що отриманий за їх допомоззовні, а грані комірок, що направлені в бік конфугою, можна стверджувати, що задача поставлена в зора, покриті фільтрувальним матеріалом зсереоснову створення нового пристрою для очистки дини, в дифузорі встановлена форсунка, сопло повітря цілком виконана, бо використання винахоякої направлене на фільтрувальний елемент, а ду дозволяє забезпечити підвищення ступеня очинад кожною коміркою встановлена регенеруюча стки повітря від аерозолів і одночасно здійснювати форсунка, сопло якої направлене на внутрішню регенерацію фільтрувального матеріалу без вивеповерхню комірки. Крім того, співвідношення довдення пристрою з режиму фільтрації. жини граней комірок, що направлені в бік конфуКрім того такий пристрій, маючи високі технікозора, та довжини граней комірок, що направлені в економічні показники, відрізняється конструкцією, бік дифузора, становить 1,5-2,5. яка дозволяє попереджувати заростання фільтруЗа рахунок обладнання пристрою для очистки вального матеріалу, збільшуючи строк служби повітря дифузором і конфузором, виконання коміфільтрувального елемента в цілому, та проводити рок фільтрувального елемента чотирикутними та модернізацію існуючих неефективно працюючих їх прилягання одна до одної боковими ребрами, фільтрів, використовуючи їх корпуси. покриття фільтрувальним матеріалом граней коміСуть запропонованого винаходу пояснюється рок, що направлені в бік дифузора, ззовні, а гракресленнями, де показані: ней комірок, що направлені в бік конфузора, зсефіг.1 - загальний вигляд пристрою для очистки редини та використання двоступеневої очистки повітря, вид зверху (в розрізі); забезпечується підвищення ступеня очистки повітфіг.2 - розріз А-А фіг.1; ря від аерозолів до 98%. фіг.3 - загальний вигляд комірки фільтрувальВстановлення над кожною коміркою фільтруного елемента; вального елемента регенеруючої форсунки так, фіг.4 - розріз Б-Б фіг.3. що її сопло направлене на внутрішню поверхню До складу пристрою для очистки повітря вхокомірки, дозволяє проводити регенерацію фільтдить корпус 1 з дифузором 2 і конфузором 3. Всерувального матеріалу без виведення пристрою редині корпусу 1 розміщений фільтрувальний для очистки повітря з режиму фільтрації і, тим саелемент, виконаний у вигляді комірок 4 чотирикутмим, забезпечити підвищення ступеня очистки ної призматичної форми, які прилягають одна до повітря від аерозолів. одної боковими ребрами. При чому комірки 4 зоріФорсунка, що встановлена в дифузорі, сопло єнтовані ребрами, що з'єднують більші за площею якої направлене на фільтрувальний елемент, заграні 8, які покриті фільтрувальним матеріалом 7 безпечує постійне зрошення фільтрувального маззовні (фільтрувальний матеріал попередньої очитеріалу більших граней комірок фільтрувального стки), назустріч руху повітря в бік дифузора 2, а елемента, що направлені в бік дифузора, запобіребрами, що з'єднують менші за площею грані 9, гає його підсушенню, підвищує його очисну здатякі покриті фільтрувальним матеріалом 7 зсерединість і перешкоджає заростанню фільтрувального ни (фільтрувальний матеріал тонкої очистки), за 5 67605 6 напрямом руху повітря в бік конфузора 3. В дифуштуцер (на кресленні не показаний). Повітря після зорі 2 встановлена форсунка 5, сопло якої напрапопередньої очистки поступає на фільтрувальний влене на фільтрувальний елемент. Над кожною матеріал тонкої очистки, де відбувається уловлюкоміркою 4 фільтрувального елемента встановлевання крапельної рідини та остаточна тонка очистна регенеруюча форсунка 6, сопло якої направлека повітря від аерозолів, після чого очищене повітне на внутрішню поверхню комірки 4. ря виходить з пристрою. Пристрій для очистки повітря працює таким При досягненні заданого опору фільтра авточином. матично або в ручному режимі відбувається регеЗабруднене повітря, яке відводиться від гальнерація фільтрувального матеріалу попередньої ванічних, травильних ванн та іншого обладнання і та тонкої очистки комірок 4 фільтрувального елемістить сполуки хрому та інші кислотно-лужні спомента шляхом його промивання з регенеруючих луки, поступає на фільтрувальний матеріал попефорсунок 6. Під час регенерації фільтрувального редньої очистки комірок 4 фільтрувального елематеріалу попередньої очистки зворотною течією мента, який постійно зрошується водяним рідини вимиваються тверді забруднення, а з фільрозчином з форсунки 5. Фільтрувальним матеріатрувального матеріалу тонкої очистки вимиваютьлом попередньої очистки уловлюється пил та твеся сольові та кислотно-лужні відкладення. Монтаж рді аерозольні частинки. Уловлені забруднення та демонтаж комірок 4 фільтрувального елемента змиваються в піддон (на кресленні не показаний) виконується через люк (на кресленні не показакорпусу 1 та виводяться з пристрою через зливний ний), розташований зверху або збоку корпусу 1. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
