Динамічна установка для визначення часу захисної дії сорбційно-фільтруючих матеріалів респіраторного призначення

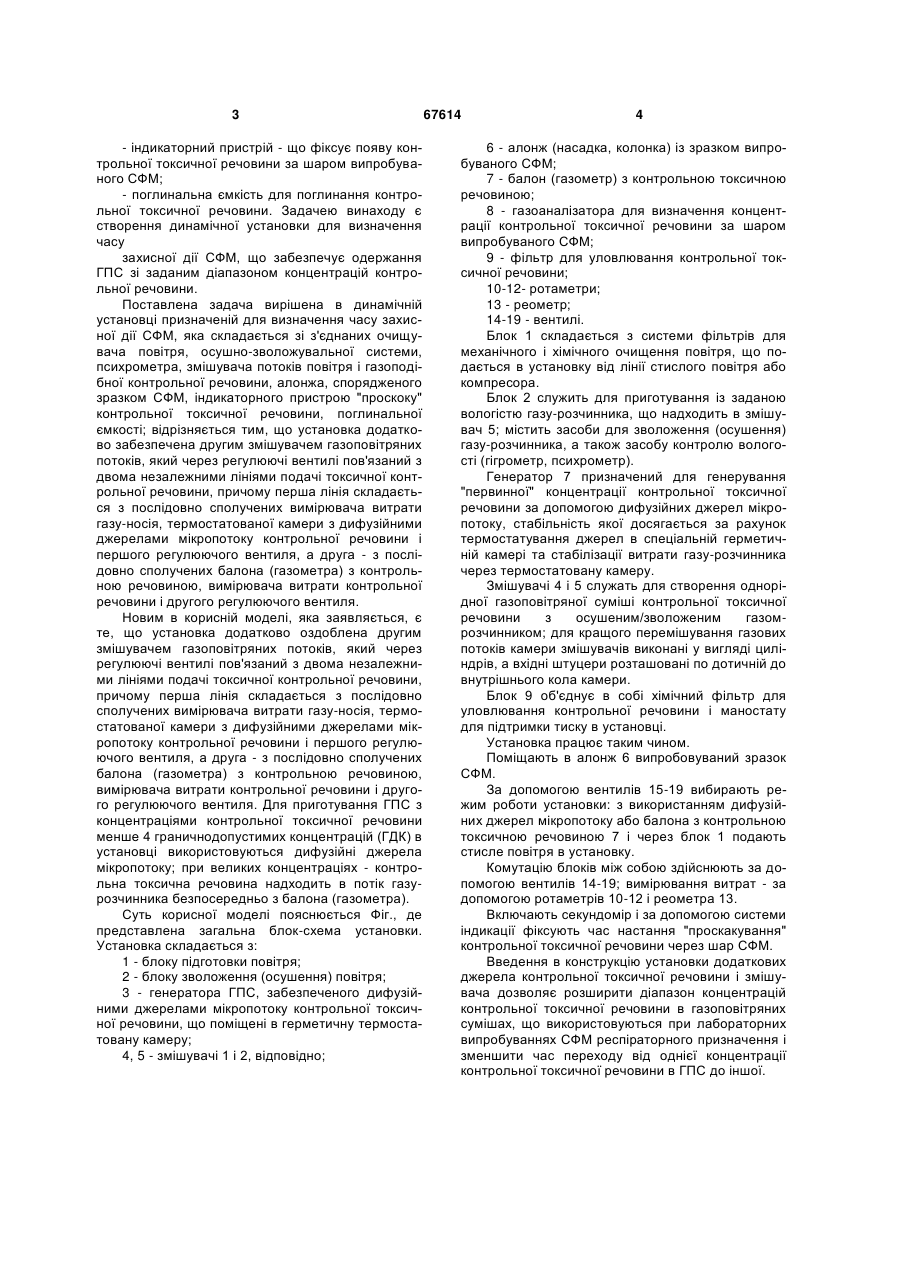

Динамічна установка для визначення часу захисної дії сорбційно-фільтруючих матеріалів респіраторного призначення, що складається зі сполучених очищувача повітря, осушнозволожувальної системи, психрометра, балона з контрольною токсичною речовиною, змішувача газоповітряних потоків, алонжа з випробовуваним 3 - індикаторний пристрій - що фіксує появу контрольної токсичної речовини за шаром випробуваного СФМ; - поглинальна ємкість для поглинання контрольної токсичної речовини. Задачею винаходу є створення динамічної установки для визначення часу захисної дії СФМ, що забезпечує одержання ГПС зі заданим діапазоном концентрацій контрольної речовини. Поставлена задача вирішена в динамічній установці призначеній для визначення часу захисної дії СФМ, яка складається зі з'єднаних очищувача повітря, осушно-зволожувальної системи, психрометра, змішувача потоків повітря і газоподібної контрольної речовини, алонжа, спорядженого зразком СФМ, індикаторного пристрою "проскоку" контрольної токсичної речовини, поглинальної ємкості; відрізняється тим, що установка додатково забезпечена другим змішувачем газоповітряних потоків, який через регулюючі вентилі пов'язаний з двома незалежними лініями подачі токсичної контрольної речовини, причому перша лінія складається з послідовно сполучених вимірювача витрати газу-носія, термостатованої камери з дифузійними джерелами мікропотоку контрольної речовини і першого регулюючого вентиля, а друга - з послідовно сполучених балона (газометра) з контрольною речовиною, вимірювача витрати контрольної речовини і другого регулюючого вентиля. Новим в корисній моделі, яка заявляється, є те, що установка додатково оздоблена другим змішувачем газоповітряних потоків, який через регулюючі вентилі пов'язаний з двома незалежними лініями подачі токсичної контрольної речовини, причому перша лінія складається з послідовно сполучених вимірювача витрати газу-носія, термостатованої камери з дифузійними джерелами мікропотоку контрольної речовини і першого регулюючого вентиля, а друга - з послідовно сполучених балона (газометра) з контрольною речовиною, вимірювача витрати контрольної речовини і другого регулюючого вентиля. Для приготування ГПС з концентраціями контрольної токсичної речовини менше 4 граничнодопустимих концентрацій (ГДК) в установці використовуються дифузійні джерела мікропотоку; при великих концентраціях - контрольна токсична речовина надходить в потік газурозчинника безпосередньо з балона (газометра). Суть корисної моделі пояснюється Фіг., де представлена загальна блок-схема установки. Установка складається з: 1 - блоку підготовки повітря; 2 - блоку зволоження (осушення) повітря; 3 - генератора ГПС, забезпеченого дифузійними джерелами мікропотоку контрольної токсичної речовини, що поміщені в герметичну термостатовану камеру; 4, 5 - змішувачі 1 і 2, відповідно; 67614 4 6 - алонж (насадка, колонка) із зразком випробуваного СФМ; 7 - балон (газометр) з контрольною токсичною речовиною; 8 - газоаналізатора для визначення концентрації контрольної токсичної речовини за шаром випробуваного СФМ; 9 - фільтр для уловлювання контрольної токсичної речовини; 10-12- ротаметри; 13 - реометр; 14-19 - вентилі. Блок 1 складається з системи фільтрів для механічного і хімічного очищення повітря, що подається в установку від лінії стислого повітря або компресора. Блок 2 служить для приготування із заданою вологістю газу-розчинника, що надходить в змішувач 5; містить засоби для зволоження (осушення) газу-розчинника, а також засобу контролю вологості (гігрометр, психрометр). Генератор 7 призначений для генерування "первинної" концентрації контрольної токсичної речовини за допомогою дифузійних джерел мікропотоку, стабільність якої досягається за рахунок термостатування джерел в спеціальній герметичній камері та стабілізації витрати газу-розчинника через термостатовану камеру. Змішувачі 4 і 5 служать для створення однорідної газоповітряної суміші контрольної токсичної речовини з осушеним/зволоженим газомрозчинником; для кращого перемішування газових потоків камери змішувачів виконані у вигляді циліндрів, а вхідні штуцери розташовані по дотичній до внутрішнього кола камери. Блок 9 об'єднує в собі хімічний фільтр для уловлювання контрольної речовини і маностату для підтримки тиску в установці. Установка працює таким чином. Поміщають в алонж 6 випробовуваний зразок СФМ. За допомогою вентилів 15-19 вибирають режим роботи установки: з використанням дифузійних джерел мікропотоку або балона з контрольною токсичною речовиною 7 і через блок 1 подають стисле повітря в установку. Комутацію блоків між собою здійснюють за допомогою вентилів 14-19; вимірювання витрат - за допомогою ротаметрів 10-12 і реометра 13. Включають секундомір і за допомогою системи індикації фіксують час настання "проскакування" контрольної токсичної речовини через шар СФМ. Введення в конструкцію установки додаткових джерела контрольної токсичної речовини і змішувача дозволяє розширити діапазон концентрацій контрольної токсичної речовини в газоповітряних сумішах, що використовуються при лабораторних випробуваннях СФМ респіраторного призначення і зменшити час переходу від однієї концентрації контрольної токсичної речовини в ГПС до іншої. 5 67614 6 Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
