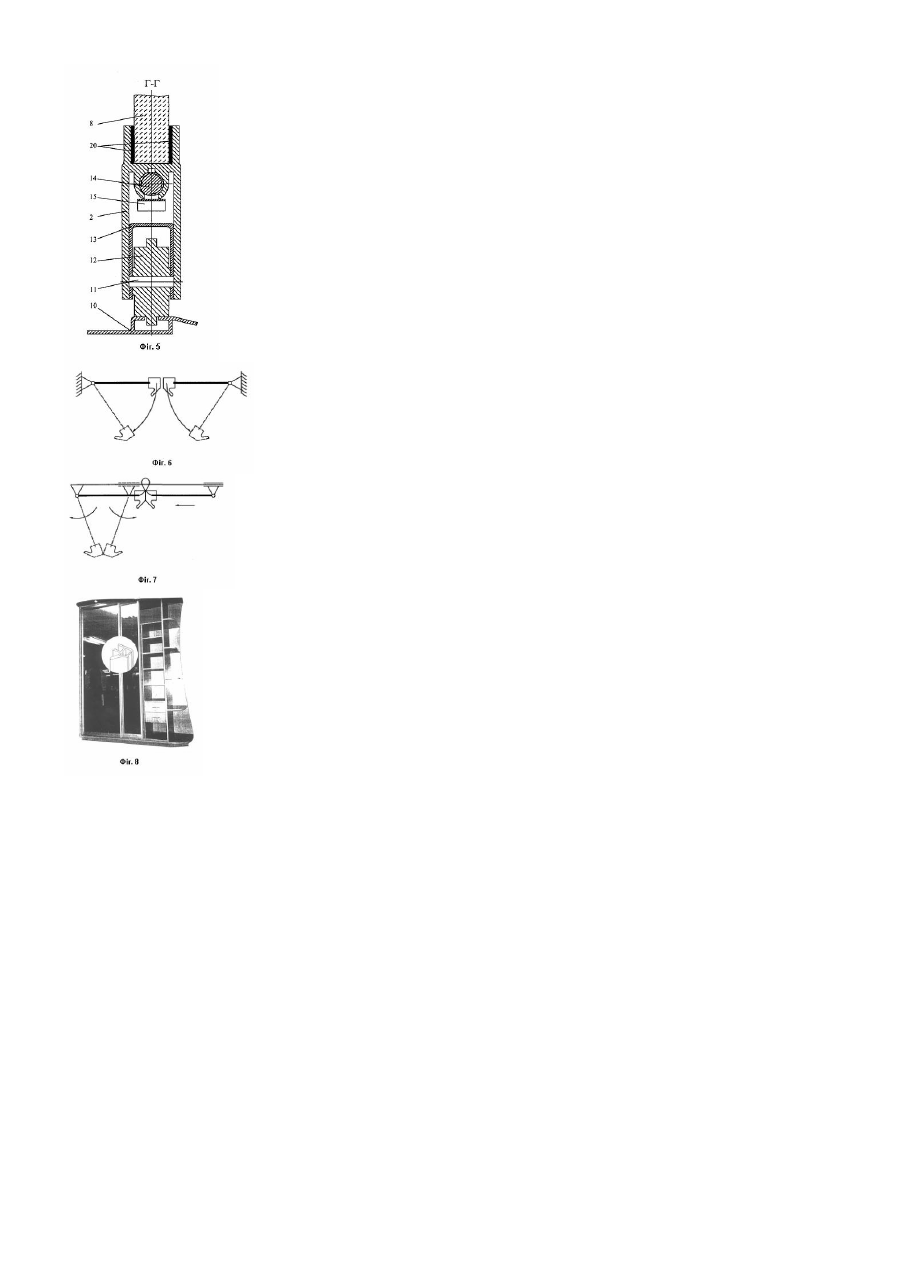

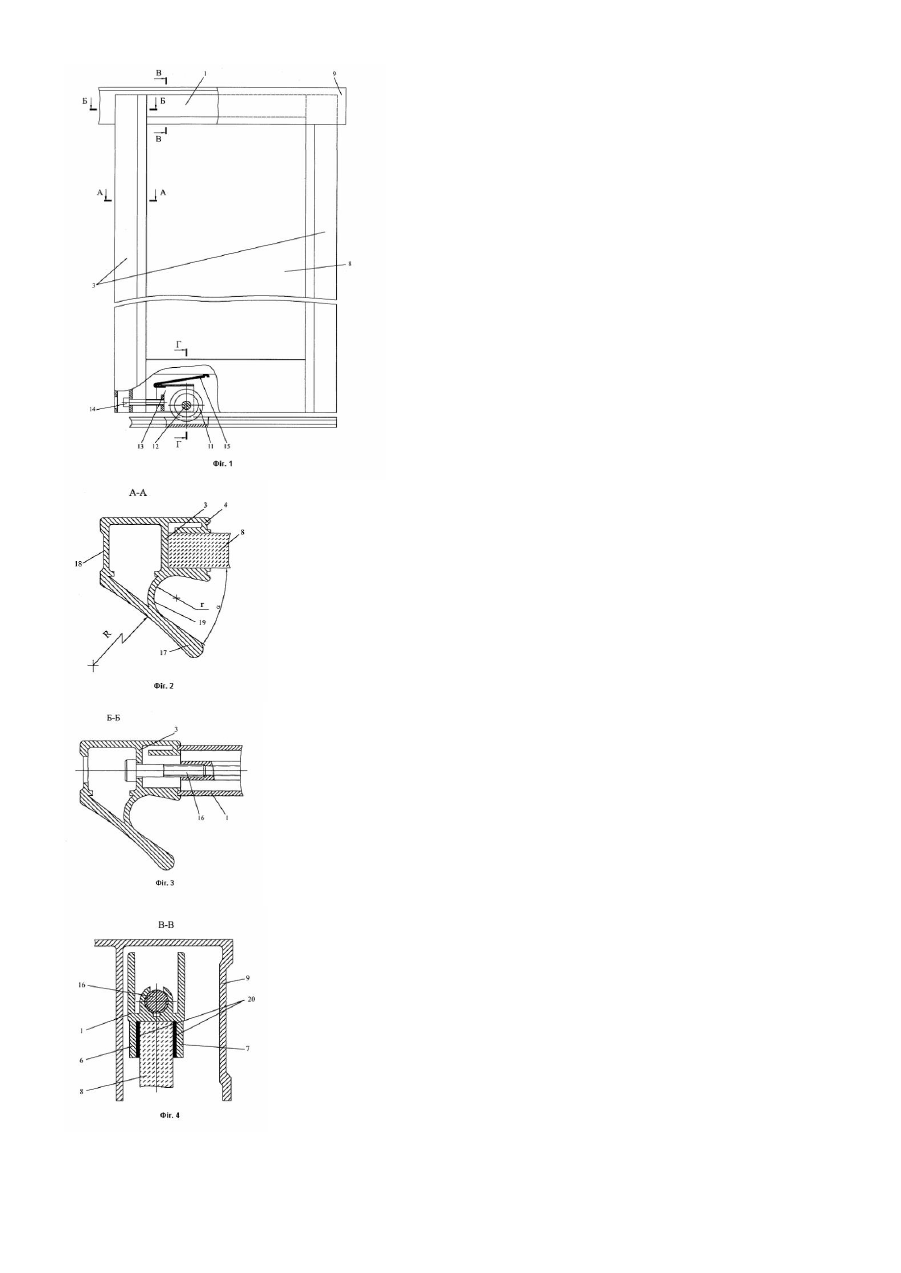

Профільна конструкція для скляного заповнення

Винахід відноситься до будівництва, зокрема до будівельних виробів для вікон і дверей. Відома профільна конструкція для засклення вікон (див., наприклад, патент Російської Федерації №2135724, МПК Е06В3/58) [1], що містить профільний елемент скляного штапіка з першим підпорним ребром для підпору одного боку віконного скла і профільний елемент коробки, який має друге підпорне ребро для підпору іншого боку віконного скла, і нижню опору, що розташована перепендикулярно другому підпорному ребру, причому віконне скло встановлено в проміжку між першим і другим підпорними ребрами, і спирається на нижню опору. Винахід дозволяє підвищити міцність з'єднання профільного елемента скляного штапіка з профільним елементом. Недоліком відомого рішення є складність конструкції і необхідність точного виконання профільного елемента скляного штапіка і профільного елемента коробки, а при частому повороті профільного елемента штапіка виникає зношення нахиленої поверхні. Найближчим аналогом по технічному рішенню і технічному ефекту, який досягається, що прийнятий за прототип, є вузол кріплення скляного заповнення по патенту України №12492 А, МПК Е06В3/54 [2], що містить раму, зібрану з вертикальних і горизонтальних профільних елементів з виступами і напрямними каналами, які охоплюють скляне заповнення з можливістю фрикційного зчеплення по всій поверхні. Недоліками відомого технічного рішення є необхідність використання додаткових штапіків, що підвищує тривалість процесу збирання-розбирання, не дає можливості відчиняти і зачиняти рухомі секційні вироби. Такий вузол закріплення використовується в стаціонарних конструкціях вікон і скляних дверей, що обмежує його те хнічні можливості. Аналіз відомих технічних рішень показав, що жодне з них не скорочує тривалість збирання-розбирання, не забезпечує зручність і надійність відчинення-зачинення рухомих секційних виробів. В основу винаходу поставлена задача удосконалення профільної конструкції для скляного заповнення шляхом оснащення вертикальних профільних елементів захватною частиною спеціальної форми, що дозволяє знизити тривалість процесу збирання-розбирання, забезпечити зручність і надійність відчинення і зачинення рухомих секційних виробів. Рішення поставленої задачі досягається тим, що в профільній конструкції, що містить раму, зібрану з вертикальних і горизонтальних профільних елементів з виступами і напрямними каналами, які охоплюють скляне заповнення з можливістю фрикційного зчеплення по всій поверхні, захватна частина вертикальних профільних елементів утворена двома збігаючими радіусами з центрами кривизни з однієї сторони скляного заповнення, причому зовнішний радіус захватної частини виконаний більшого розміру і як продовження бокової зовнішної сторони, а внутрішний радіус - меншого розміру з нишою у вигляді напівкола для розміщення пальців руки людини. Завдяки виконанню захватної частини вертикального профілю спеціальної форми забезпечується зручність і надійність відчинення-зачинення рухомих секційних виробів з дво х сторін, а відсутність штапіків і спрощеність конструкції дозволяє знизити тривалість процесу збирання-розбирання. Таким чином досягається бажаний технічний результат в запропонованому те хнічному рішенні. Сутність винаходу пояснюється кресленнями, де на: фіг.1 зображений загальний вигляд рами із скляним заповненням; фіг.2 - поперечний переріз А-А, фіг.1, профілю вертикального; фіг.3 - поперечний переріз Б-Б, фіг.1, в місті з'єднання з горизонтальним профілем; фіг.4 - поперечний переріз В-В, фіг.1, верхнього горизонтального профілю в місті з'єднання з вертикальним профілем; фіг.5 - поперечний переріз Г-Г, фіг.1, нижнього горизонтального профілю в місті з'єднання з рухомим елементом-напрямним роликом; фіг.6 - варіант застосування запропонованої профільної конструкції для розпашних дверей; фіг.7 - варіант застосування запропонованої профільної конструкції для дверей, які складаються; фіг.8 - фото шафи-купе з використанням запропонованої профільної конструкції з вертикальним профілем для відчинення-зачинення рухомого секційного виробу-двері. Профільна конструкція містить раму, збрану з профільних горизонтальних 1, 2 (фіг.1) і вертикальних з елементів з виступами 4,5 (фіг.2), 6, 7 (фіг.4), і напрямними каналами, які охоплюють скляне заповнення 8 (фіг.1, 2, 4, 5). Верхній профільний горизонтальний елемент 1 (фіг.1) розташований в профільній напрямній 9, а під нижнім профільним горизонтальним елементом 2 розташована профільна напрямна 10(фіг.1 і 5), яка взаємодіє з роликами 11. Ролик 11 сидить на осі 12, яка розміщена в корпусі 13. Корпус 13 розташований всередині горизонтального профільного елемента 2, жорстко зв'язаний з профільним вертикальним елементом 3 за допомогою гвинта 14, головка якого розташована всередині короба елемента 3. Для компенсаії зазорів між роликом 11 і напрямними профілю 10 призначена плоска пружина 15. Верхній профільний горизонтальний елемент 1 (фіг.3) жорстко зв'язаний з вертикальним профільним елементом 3 за допомогою гвинта 16, який завернутий в отвір елемента 1. Вертикальний профільний елемент 3 (фіг.2) оснащений нахиленою під кутом а захватною частиною 17, що утворена двома збігаючими радіусами R і r з центрами кривизни О1 і О2 з однієї сторони скляного заповнення 8, причому зовнішний радіус R захватної частини виконаний більшого розміру і як продовження бокової зовнішної сторони 18 елементу 3, а внутрішний радіус r - меншого розміру з нишою у вигляді напівкола 19 для розміщення пальців руки людини. Надійне з'єднання профільних вертикальних елементів 3 з скляним заповненням 8 забезпечується підпружиненим виступом 4, що спрощує збирання-розбирання, а з'єднання профільних горизонтальних елементів 1 і 2 (фіг.4, 5) потребують використовувати гумові або пластикові ущільнення 20. Запропонована профільна конструкція з захватною частиною може використовуватись не тільки для розсувних дверей і вікон, але і для розпашних (фіг.6) або таких, які складаються (фіг.7) завдяки зручній формі захватної частини. Крім того запропоновану профільну конструкцію доцільно використовувати в меблевій промисловості, зокрема в шафах-купе (фіг.8), ніша х, перегородках. Така конструкція може отримати застосування і в сільському господарстві.
