Пристрій для уловлювання викидів пилу при видачі коксу

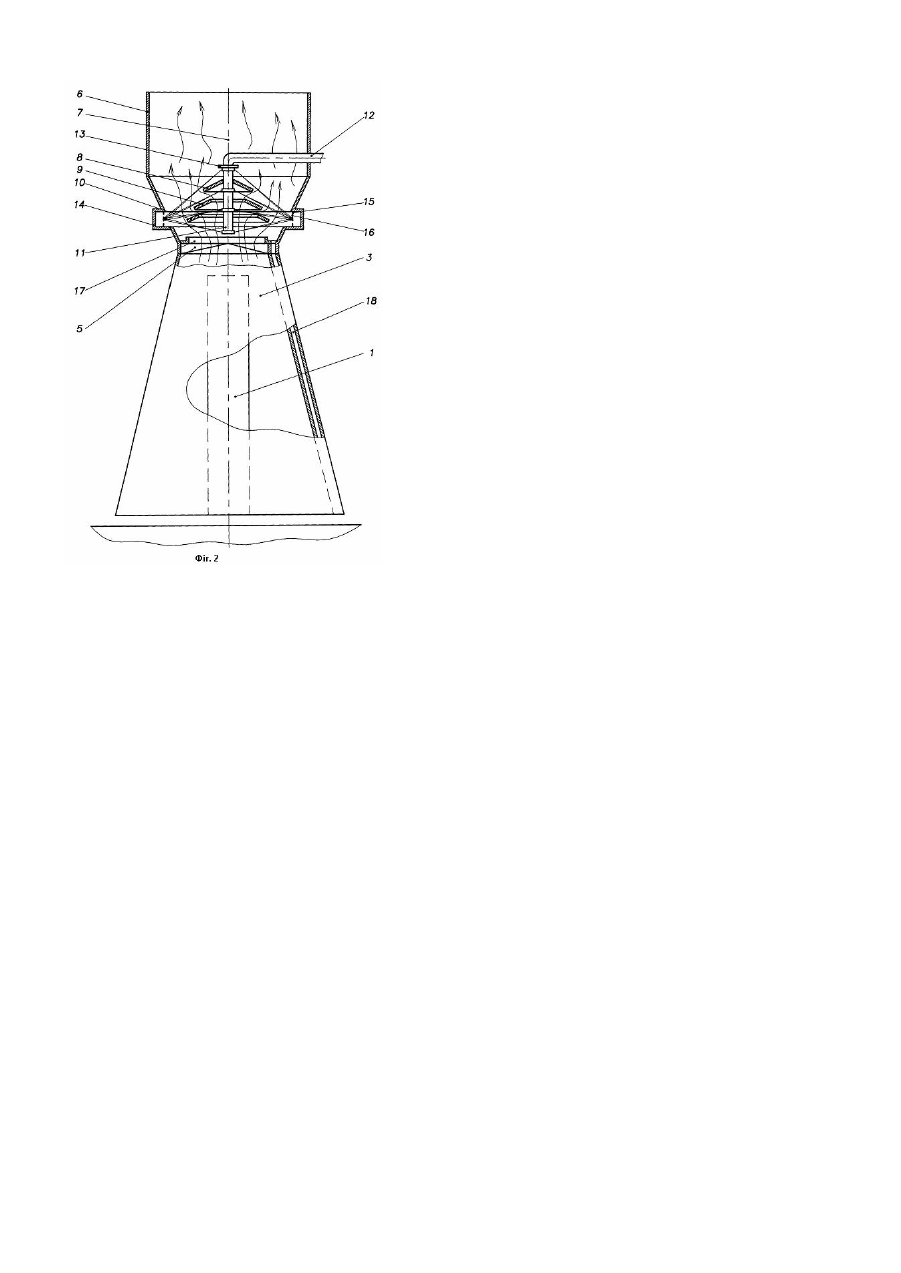

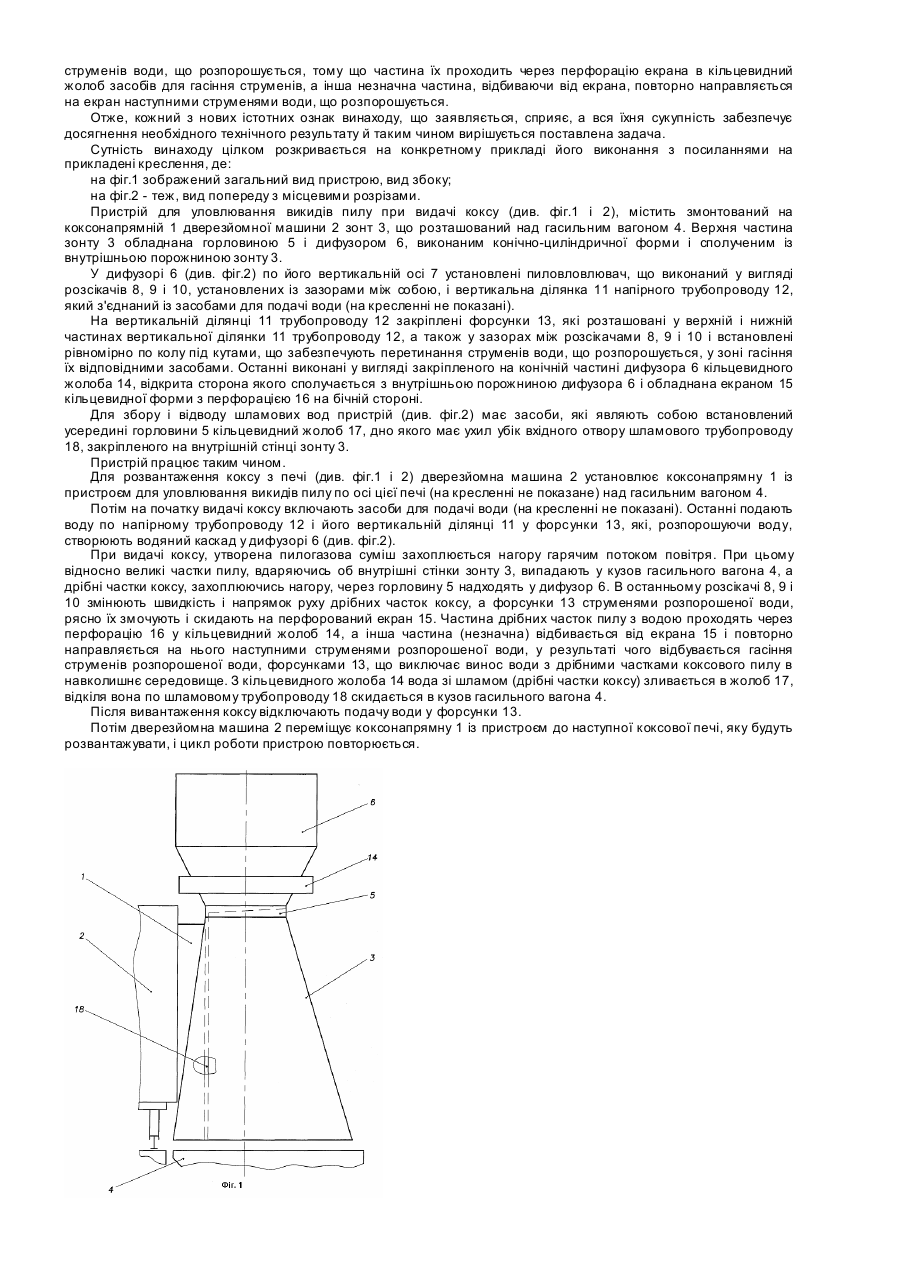

Винахід відноситься до устаткування коксових батарей з горизонтальними камерами коксування, а більш конкретно до пристроїв для уловлювання викидів пилу при видачі коксу, що може бути використане на дверезйомній машині, яка обслуговує батарею на її коксовій стороні. При розвантаженні коксових печей на коксовій стороні батареї відбуваються викиди пилу і газу, що забруднюють навколишнє середовище. Обумовлено це тим, що в процесі вивантаження коксу, температура якого близько 1000°С, при його зіткненні з атмосферним повітрям утворюються сильні висхідні конвекційні потоки, які піднімають угору дрібні частки коксу, що утворюються в результаті руйн ування коксового пирога при його вивантаженні у гасильний вагон. Відомо, що викиди пилу і газу при вивантаженні коксу з коксових печей складають приблизно 30% загальної кількості шкідливих викидів на коксохімічних підприємствах, а при зростанні виробництва коксу обсяги цих шкідливих викидів збільшуються. Шкідливі викиди, забруднюючи навколишнє середовище, підвищують екологічну напруженість і приводять до інтенсивного зносу уста ткування коксових батарей. Тому, у даний час розробка більш досконалих пристроїв для уловлювання пилу при видачі коксу є актуальною задачею і додають їй першочергове значення, тому що від її рішення в значній мірі залежить рівень забруднення навколишнього середовища й інтенсифікація коксового виробництва. З патентної і науково-технічної інформації відомо декілька різновидів установок і пристроїв для уловлювання викидів пилу і газу при видачі коксу: - пиловідсмоктуючий зонт, установлений над кошиком коксонапрямної дверезйомної машини і гасильним вагоном; - бункер-вагон, що здійснює прийом і гасіння коксу з уловлюванням пилу і газу при цьому; - галереї, розташовані на коксовій стороні батареї над дверезйомною машиною, гасильним вагоном і коксовою рампою. В даний час у вітчизняній і закордонній коксохімічній промисловості широке застосування одержали пристрої з пиловідсмоктуючими зонтами. Однак вони використовуються зі змінним успіхом і вимагають подальшого удосконалювання. Відомо, наприклад, пристрій для уловлювання викидів пилу при видачі коксу, що містить пиловідсмоктуючий зонт з дифузором у верхній його частині. У дифузорі по його вертикальній осі встановлені пиловловлювач, виконаний у виді зонту жалюзійного типу, і форсунки, розташовані над пиловловлювачем і в його нижній частині для зрошення водою поверхні пиловловлювача. Крім того, пристрій має засоби для подачі води у форсунки і для збору і відводу шламових вод (див. опис винаходу до патенту України №6121, кл. МПК С10В33/00, 29.12.94р.). Однак, у відомому пристрої при викиді великого обсягу пилогазової суміші в горловині дифузора відбувається запирання потоку цієї суміші, що приводить до підвищення тиску в нижній частині кожуха і, як наслідок, частина пилогазової суміші проривається в атмосферу через зазори між нижньою частиною зонта і верхньою частиною кузова гасильного вагона, забруднюючи навколишнє середовище шкідливими викидами. Відомо також пристрій для уловлювання викидів пилу при видачі коксу (див. опис винаходу до патенту України №46430, кл. МПК С10В33/00 від 15.05.2002р.), який вилучає недоліку вищеописаного пристрою. Конструкція цього пристрою найбільш близька до пристрою, що заявляється, як по технічній сутності, так і по результату, що досягається. Пристрій містить змонтований на коксонапрямній дверезйомної машини кожух конічної форми, усередині якого розташований зонт, а угорі встановлений дифузор, засоби для примусового відсмоктування пилу, виконані у вигляді осьового вентилятора, встановленого в горловині між дифузором і верхньою частиною кожуха, пиловловлювач, виконаний у вигляді набору розсікачів, установлених по вертикальній осі дифузора з зазорами між собою, плоскострумні форсунки, що рівномірно розташовані по окружності на рівні зазорів між розсікачами і закріплені на вертикальній ділянці напірного трубопроводу, установленого по вертикальній осі дифузора і з'єднаного з засобами для подачі води, і засоби для збору і відводу шламових вод. Як показав досвід експлуатації вищеописаного пристрою для уловлювання викидів пилу при видачі коксу при проходженні пилогазової суміші через пиловловлювач, зрошуваний водою за допомогою плоскострумних форсунок, відбувається часткове віднесення води з дрібними частками коксового пилу в атмосферу. Обумовлено це тим, що струмені розпорошеної води, які направляються форсунками на внутрішню конічну стінку дифузора, частково відбиваються цією стінкою і, захоплюючись висхідним потоком газів, викидаються в атмосферу. Надалі ця вода з дрібними частками коксового пилу осідає у вигляді роси на поверхнях машин і устаткування коксових батарей, викликаючи передчасну корозію металевих поверхонь цього устаткування і забруднення її пилом. В основу даного винаходу поставлена задача удосконалити відомий пристрій для уловлювання викидів пилу при видачі коксу, у якому, шля хом зміни конструкції дифузора і створення в ньому зони гасіння струминних потоків води, що розпорошується, зменшити викиди води з коксовим пилом у навколишнє середовище і тим самим запобігти передчасній корозії машин і устаткування коксової батареї і їхнє забруднення коксовим пилом. Поставлена задача вирішується у пристрої для уловлювання викидів пилу при видачі коксу, що містить змонтований на коксонапрямній дверезйомної машини зонт, на верхній частині якого встановлений дифузор, що сполучений з внутрішньою порожниною зонту, пиловловлювач, встановлений у дифузорі по його вертикальній осі, форсунки для розпорошування води, які закріплені на вертикальній ділянці трубопроводу, що встановлений по вертикальній осі дифузора і з'єднаний із засобами для подачі води, і засоби для збору і відводу шламових вод тим, що в нижній частині дифузора встановлені засоби для гасіння струменів води, що розпорошується форсунками, при цьому останні закріплені на вертикальній ділянці трубопроводу під кутами, які забезпечують перетинання струменів розпорошеної води у зоні їхнього гасіння, і корпус дифузора виконаний конічноциліндричної форми. Відповідно до винаходу, засоби для гасіння струменів розпорошеної води, виконані у виді закріпленого на конічній частині дифузора кільцевидного жолоба, відкрита сторона якого сполучається з внутрішньою порожниною дифузора і обладнана екраном кільцевидної форми з перфорацією на бічній стінці. Пропоноване технічне рішення пристрою для уловлювання викидів пилу при видачі коксу в порівнянні з відомим забезпечує більш ефективне уловлювання викидів пилу за рахунок значного скорочення викидів води з коксовим пилом у навколишнє середовище. Досягається це тим, що стр умені води, що розпорошується, захоплюючи дрібні частки коксового пилу, направляються форсунками під кутами, що забезпечують їхнє перетинання безпосереднє на перфорованому екрані кільцевидної форми. У результаті чого відбувається гасіння струменів води, що розпорошується, тому що частина їх проходить через перфорацію екрана в кільцевидний жолоб засобів для гасіння струменів, а інша незначна частина, відбиваючи від екрана, повторно направляється на екран наступними струменями води, що розпорошується. Отже, кожний з нових істотних ознак винаходу, що заявляється, сприяє, а вся їхня сукупність забезпечує досягнення необхідного технічного результату й таким чином вирішується поставлена задача. Сутність винаходу цілком розкривається на конкретному прикладі його виконання з посиланнями на прикладені креслення, де: на фіг.1 зображений загальний вид пристрою, вид збоку; на фіг.2 - теж, вид попереду з місцевими розрізами. Пристрій для уловлювання викидів пилу при видачі коксу (див. фіг.1 і 2), містить змонтований на коксонапрямній 1 дверезйомної машини 2 зонт 3, що розташований над гасильним вагоном 4. Верхня частина зонту 3 обладнана горловиною 5 і дифузором 6, виконаним конічно-циліндричної форми і сполученим із внутрішньою порожниною зонту 3. У дифузорі 6 (див. фіг.2) по його вертикальній осі 7 установлені пиловловлювач, що виконаний у вигляді розсікачів 8, 9 і 10, установлених із зазорами між собою, і вертикальна ділянка 11 напірного трубопроводу 12, який з'єднаний із засобами для подачі води (на кресленні не показані). На вертикальній ділянці 11 трубопроводу 12 закріплені форсунки 13, які розташовані у верхній і нижній частинах вертикальної ділянки 11 трубопроводу 12, а також у зазорах між розсікачами 8, 9 і 10 і встановлені рівномірно по колу під кутами, що забезпечують перетинання струменів води, що розпорошується, у зоні гасіння їх відповідними засобами. Останні виконані у вигляді закріпленого на конічній частині дифузора 6 кільцевидного жолоба 14, відкрита сторона якого сполучається з внутрішньою порожниною дифузора 6 і обладнана екраном 15 кільцевидної форми з перфорацією 16 на бічній стороні. Для збору і відводу шламових вод пристрій (див. фіг.2) має засоби, які являють собою встановлений усередині горловини 5 кільцевидний жолоб 17, дно якого має ухил убік вхідного отвору шламового трубопроводу 18, закріпленого на внутрішній стінці зонту 3. Пристрій працює таким чином. Для розвантаження коксу з печі (див. фіг.1 і 2) дверезйомна машина 2 установлює коксонапрямну 1 із пристроєм для уловлювання викидів пилу по осі цієї печі (на кресленні не показане) над гасильним вагоном 4. Потім на початку видачі коксу включають засоби для подачі води (на кресленні не показані). Останні подають воду по напірному трубопроводу 12 і його вертикальній ділянці 11 у форсунки 13, які, розпорошуючи воду, створюють водяний каскад у дифузорі 6 (див. фіг.2). При видачі коксу, утворена пилогазова суміш захоплюється нагору гарячим потоком повітря. При цьому відносно великі частки пилу, вдаряючись об внутрішні стінки зонту 3, випадають у кузов гасильного вагона 4, а дрібні частки коксу, захоплюючись нагору, через горловину 5 надходять у дифузор 6. В останньому розсікачі 8, 9 і 10 змінюють швидкість і напрямок руху дрібних часток коксу, а форсунки 13 струменями розпорошеної води, рясно їх змочують і скидають на перфорований екран 15. Частина дрібних часток пилу з водою проходять через перфорацію 16 у кільцевидний жолоб 14, а інша частина (незначна) відбивається від екрана 15 і повторно направляється на нього наступними струменями розпорошеної води, у результаті чого відбувається гасіння струменів розпорошеної води, форсунками 13, що виключає винос води з дрібними частками коксового пилу в навколишнє середовище. З кільцевидного жолоба 14 вода зі шламом (дрібні частки коксу) зливається в жолоб 17, відкіля вона по шламовому трубопроводу 18 скидається в кузов гасильного вагона 4. Після вивантаження коксу відключають подачу води у форсунки 13. Потім дверезйомна машина 2 переміщує коксонапрямну 1 із пристроєм до наступної коксової печі, яку будуть розвантажувати, і цикл роботи пристрою повторюється.
