Навісний подрібнювач стебел, який складається із рами з закріпленими на ній валами з роторами, механізму приводу та опорних коліс, який відрізняється тим, що вали роторів розташовані по напрямній руху машини і нахилені відносно поверхні поля під гострим кутом своїми передніми кінцями, на передніх верхніх кінцях яких жорстко закріплені дискові ножі, а ротори жорстко закріплені на задніх нижніх кінцях валів.

Текст

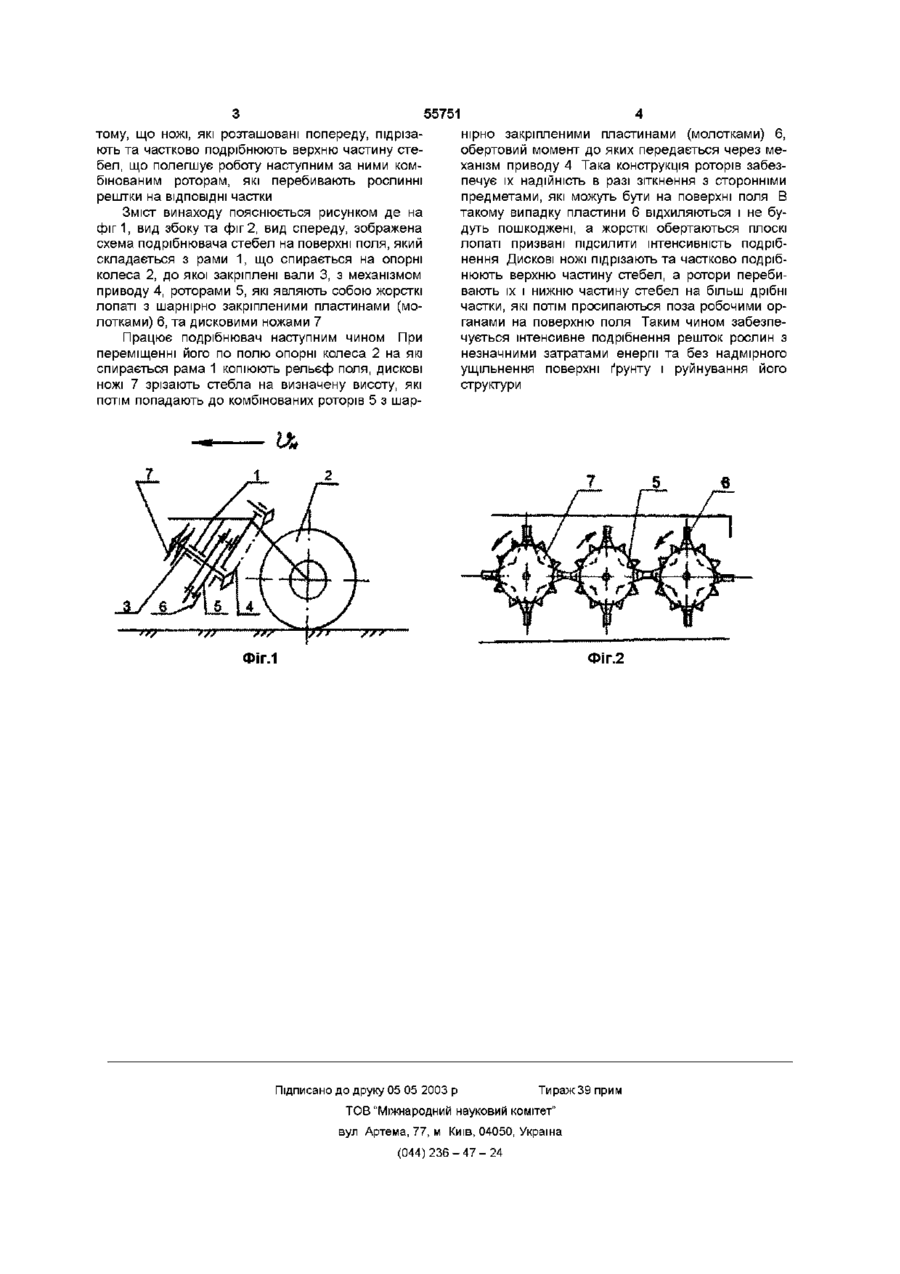

Навісний подрібнювач стебел, який складається із рами з закріпленими на ній валами з роторами, механізму приводу та опорних коліс, який відрізняється тим, що вали роторів розташовані по напрямній руху машини і нахилені відносно поверхні поля під гострим кутом своїми передніми кінцями, на передніх верхніх кінцях яких жорстко закріплені дискові ножі, а ротори жорстко закріплені на задніх нижніх кінцях валів глибину 2 - Зсм і підіймають рослинні рештки що розміщені на поверхні поля та в підрізаному його шарі і подають їх до комбінованих роторів з шарнірно закріпленими пластинами Передні ротори обертаючись зі значною частотою, підіймають стебла рослин у закритий простір утворений рамою і щитком, і разом з задніми роторами перебивають їх на дрібні частки, які потім просипаються поза робочими органами на поверхню поля Основними недоліками даного знаряддя є те що інтенсивність подрібнення стебел не завжди є задовільною Крім цього, при роботі на таких культурах як пшениця, ротори не подрібнюють стебла на необхідну величину Задача, на вирішення якої спрямований винахід - забезпечити інтенсивне подрібнення рослинних решток на поверхні поля без екологічно небезпечних наслідків для ґрунтів та з мінімальними енерговитратами Поставлена задача вирішується тим, що для виконання вказаного технологічного процесу пропонується конструкція подрібнювача стебел на поверхні поля, який складається з рами, що спирається на опорні колеса , до якої закришені похилі вали з механізмами приводу, на верхніх передах кінцях яких закріплені дискові ножі, а на задніх нижніх кінцях - ротори Ротори являють собою жорсткі лопаті з шарнірно закріпленими пластинами (молотками), а дискові ножі мають вигляд диска з жорстко приклепаними до нього ріжучими елементами При такій конструкції подрібнювача висока інтенсивність подрібнення забезпечується завдяки ю ю ю 55751 тому, що ножі, які розташовані попереду, підрізають та частково подрібнюють верхню частину стебел, що полегшує роботу наступним за ними комбінованим роторам, які перебивають рослинні рештки на ВІДПОВІДНІ частки Зміст винаходу пояснюється рисунком де на фіг1, вид збоку та фіг 2, вид спереду, зображена схема подрібнювача стебел на поверхні поля, який складається з рами 1, що спирається на опорні колеса 2, до якої закріплені вали 3, з механізмом приводу 4, роторами 5, які являють собою жорсткі лопаті з шарнірно закріпленими пластинами (молотками) 6, та дисковими ножами 7 Працює подрібнювач наступним чином При переміщенні його по полю опорні колеса 2 на які спирається рама 1 копіюють рельєф поля, дискові ножі 7 зрізають стебла на визначену висоту, які потім попадають до комбінованих роторів 5 з шар нірно закріпленими пластинами (молотками) 6, обертовий момент до яких передається через механізм приводу 4 Така конструкція роторів забезпечує їх надійність в разі зіткнення з сторонніми предметами, які можуть бути на поверхні поля В такому випадку пластини 6 відхиляються і не будуть пошкоджені, а жорсткі обертаються плоскі лопаті призвані підсилити інтенсивність подрібнення Дискові НОЖІ підрізають та частково подрібнюють верхню частину стебел, а ротори перебивають їх і нижню частину стебел на більш дрібні частки, які потім просипаються поза робочими органами на поверхню поля Таким чином забезпечується інтенсивне подрібнення решток рослин з незначними затратами енергії та без надмірного ущільнення поверхні ґрунту і руйнування його структури ФІГ.1 ФІГ.2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24

Дивитися

Додаткова інформація

Назва патенту англійською

Mounted stem cutter

Автори англійською

Sysolin Petro Vasyliovych, Salo Vasyl Mykhailovych, Sysolina Iryna Petrivna, Solovykh Yevhen Kostiantynovych, Aulin Viktor Vasyliovych, Trush Maksym Mykhailovych, Lizunov Serhii Mykolaiovych

Назва патенту російською

Навесной измельчитель стеблей

Автори російською

Сысолин Петр Васильевич, Сало Василий Михайлович, Сисолина Ирина Петровна, Соловых Евгений Константинович, Аулин Виктор Васильевич, Труш Максим Михайлович, Лизунов Сергей Николаевич

МПК / Мітки

МПК: A01F 29/00

Мітки: стебел, подрібнювач, навісний
