Пристрій для транспортування розплавленого матеріалу

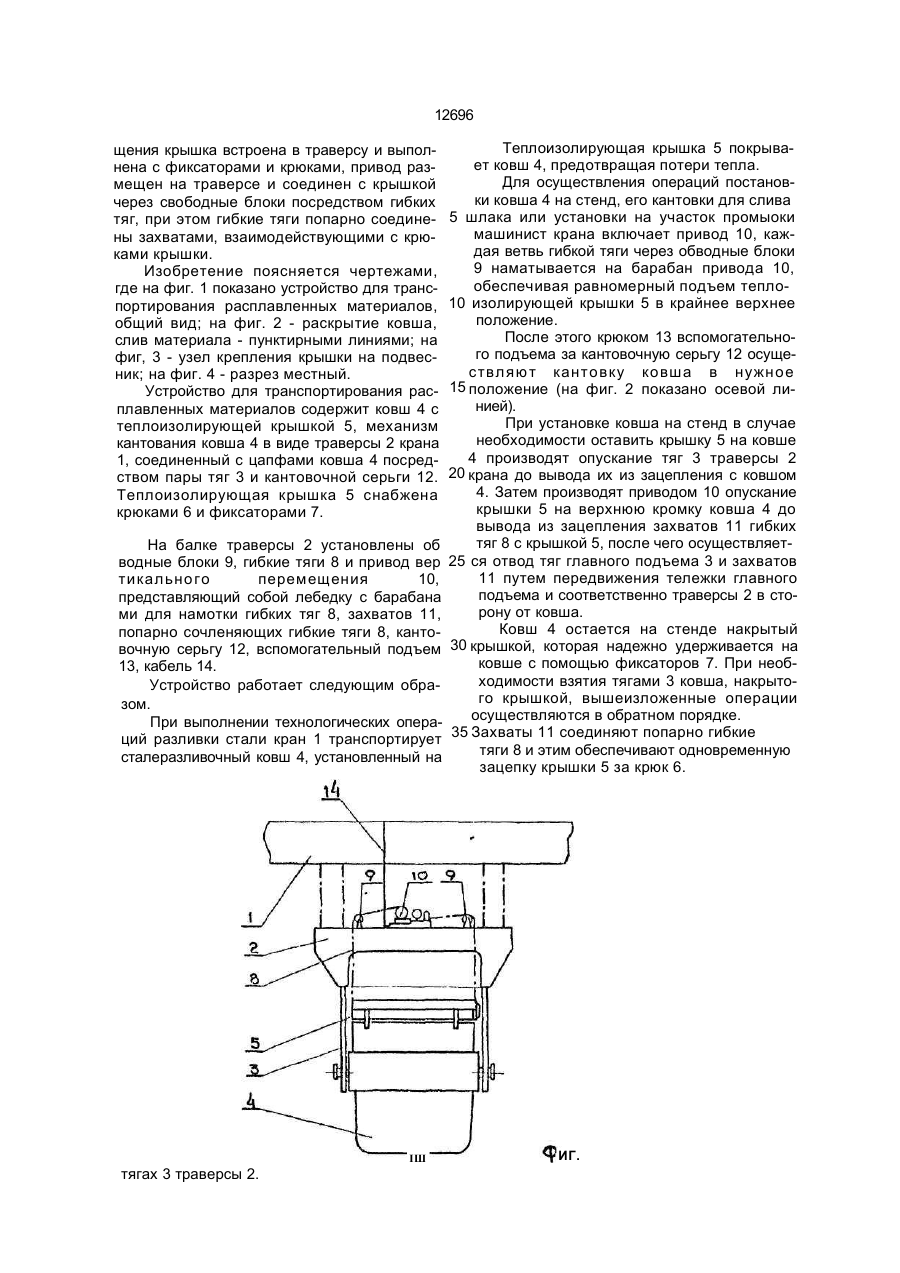

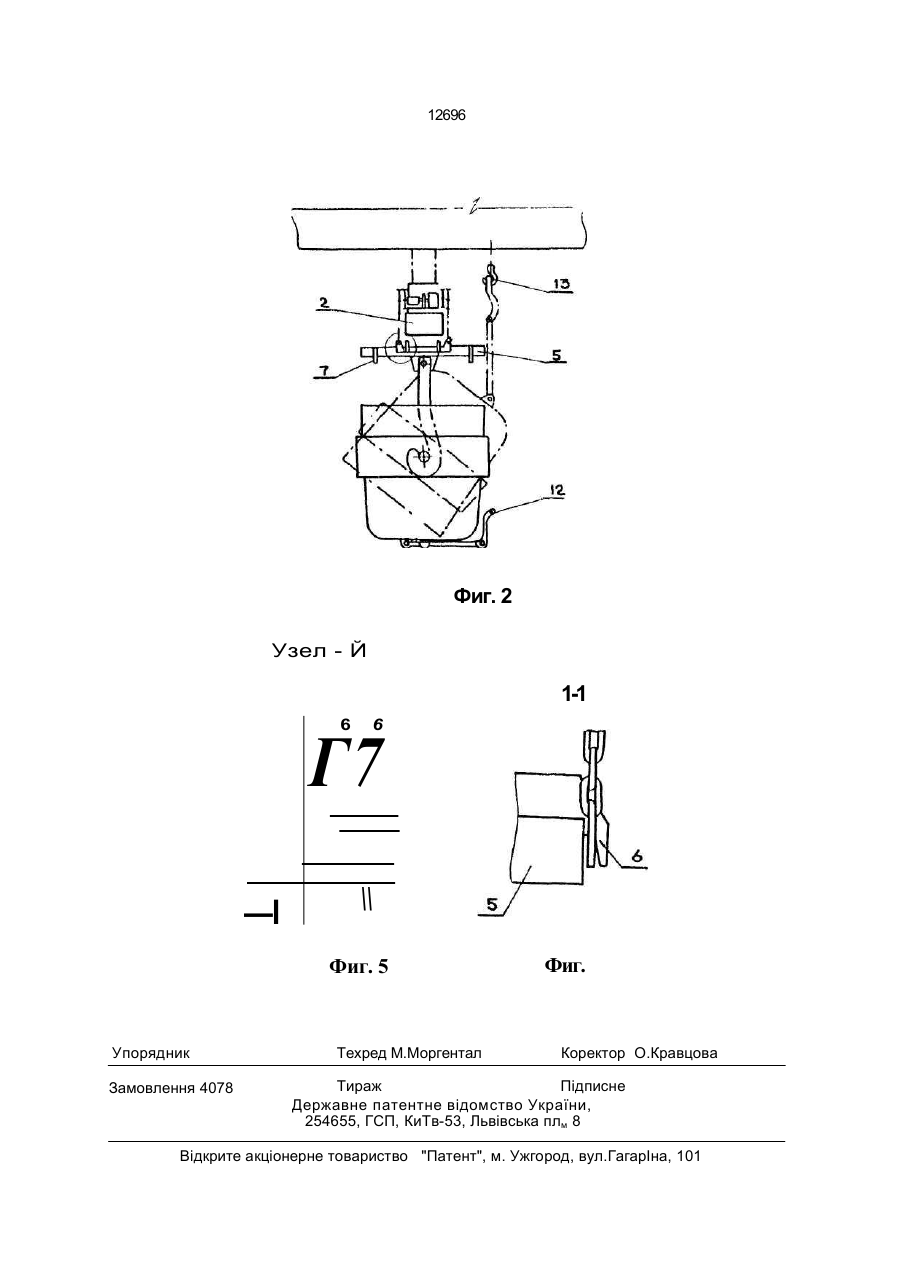

Устройство для транспортирования расплавленных материалов, содержащее ковш с крышкой, механизм кантования ковша в виде траверсы крана, соединенной с цапфами ковша посредством пары тяг, и кантоеючной серьги, о т л и ч а ю щ е е с я тем, что оно снабжено приводом вертикального перемещения, крышка встроена в траверсу и выполнена с фиксаторами и крюками, привод размещен на траверсе и соединен с крышкой через обводные блоки посредством гибких тяг, при этом гибкие тяги попарно соединены захватами, взаимодействующими с крюками крышки. с траверсой крана (авт.св. СССР № 774796, М.кл 3. В 22 D 41/00, 1976 г.) Недостатком данного устройства являются значительные затраты кранового времени, а также потери тепла футеровкой ковша и снижение ее стойкости. В основу изобретения поставлена задача усовершенствовать устройство для транспортирования расплавленных материалов путем сокращения затрат кранового времени на съем и установку крышки ковша, что обеспечивает снижение потерь тепла футеровкой ковша и повышение ее стойкости. Сущность изобретения заключается в том, что устройство для транспортирования расплавленных материалов, содержащее ковш с крышкой, механизм кантования ковша в виде траверсы крана, соединенной с цапфами ковша посредством пары тяг, и кантовочной серьги, согласно изобретению снабжено приводом вертикального переме С > о о о 12696 щения крышка встроена в траверсу и выполнена с фиксаторами и крюками, привод размещен на траверсе и соединен с крышкой через свободные блоки посредством гибких тяг, при этом гибкие тяги попарно соединены захватами, взаимодействующими с крюками крышки. Изобретение поясняется чертежами, где на фиг. 1 показано устройство для транспортирования расплавленных материалов, общий вид; на фиг. 2 - раскрытие ковша, слив материала - пунктирными линиями; на фиг, 3 - узел крепления крышки на подвесник; на фиг. 4 - разрез местный. Устройство для транспортирования расплавленных материалов содержит ковш 4 с теплоизолирующей крышкой 5, механизм кантования ковша 4 в виде траверсы 2 крана 1, соединенный с цапфами ковша 4 посредством пары тяг 3 и кантовочной серьги 12. Теплоизолирующая крышка 5 снабжена крюками 6 и фиксаторами 7. На балке траверсы 2 установлены об водные блоки 9, гибкие тяги 8 и привод вер тикал ьно го перемещения 10, представляющий собой лебедку с барабана ми для намотки гибких тяг 8, захватов 11, попарно сочленяющих гибкие тяги 8, кантовочную серьгу 12, вспомогательный подъем 13, кабель 14. Устройство работает следующим образом. При выполнении технологических операций разливки стали кран 1 транспортирует сталеразливочный ковш 4, установленный на тягах 3 траверсы 2. ІШ Теплоизолирующая крышка 5 покрывает ковш 4, предотвращая потери тепла. Для осуществления операций постановки ковша 4 на стенд, его кантовки для слива 5 шлака или установки на участок промыоки машинист крана включает привод 10, каждая ветвь гибкой тяги через обводные блоки 9 наматывается на барабан привода 10, обеспечивая равномерный подъем тепло10 изолирующей крышки 5 в крайнее верхнее положение. После этого крюком 13 вспомогательного подъема за кантовочную серьгу 12 осуществл яю т канто вку ковша в нужн о е 15 положение (на фиг. 2 показано осевой линией). При установке ковша на стенд в случае необходимости оставить крышку 5 на ковше 4 производят опускание тяг 3 траверсы 2 20 крана до вывода их из зацепления с ковшом 4. Затем производят приводом 10 опускание крышки 5 на верхнюю кромку ковша 4 до вывода из зацепления захватов 11 гибких тяг 8 с крышкой 5, после чего осуществляет25 ся отвод тяг главного подъема 3 и захватов 11 путем передвижения тележки главного подъема и соответственно траверсы 2 в сторону от ковша. Ковш 4 остается на стенде накрытый 30 крышкой, которая надежно удерживается на ковше с помощью фиксаторов 7. При необходимости взятия тягами 3 ковша, накрытого крышкой, вышеизложенные операции осуществляются в обратном порядке. 35 Захваты 11 соединяют попарно гибкие тяги 8 и этим обеспечивают одновременную зацепку крышки 5 за крюк 6. ИГ. 12696 Фиг. 2 Узел - Й 1-1 6 6 Г7 —I \\ Фиг. 5 Упорядник Замовлення 4078 Техред М.Моргентал Фиг. Коректор О.Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська плм 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
