Матеріал для оптичного реле гідростатичного тиску

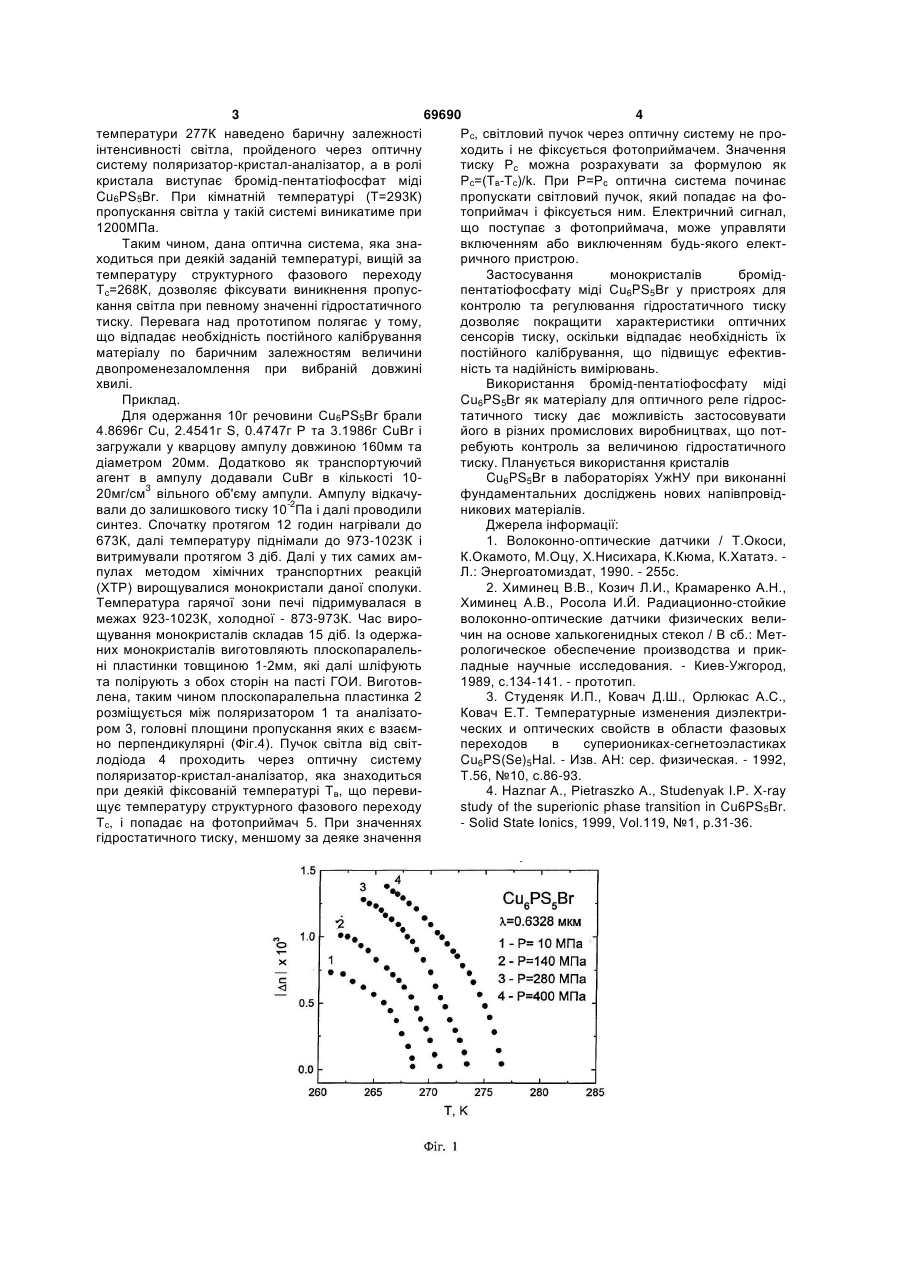

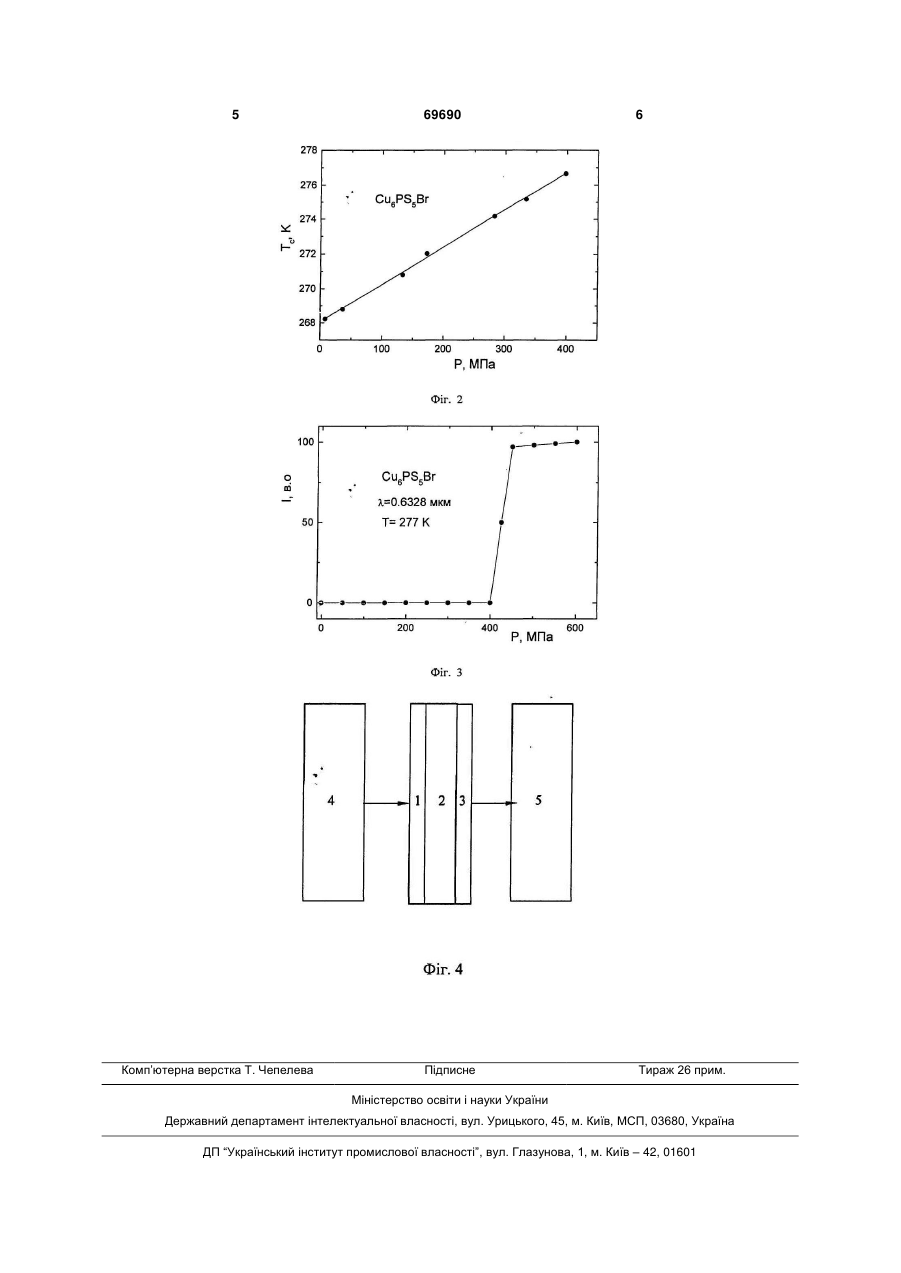

Застосування бромід-пентатіофосфату міді Сu6РS5Вr як матеріалу для оптичного реле гідростатичного тиску. (19) (21) 20031110343 (22) 17.11.2003 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Студеняк Ігор Петрович, Гуранич Павло Павлович, Панько Василь Васильович, Шуста Володимир Семенович, Сливка Олександр Георгієвич (73) Ужгородський національний університет (56) WO 9402816 A1, 03.02.1994 WO 9630734 A1, 03.10.1996 WO 9743614 A1, 20.11.1997 3 69690 4 температури 277К наведено баричну залежності Рс, світловий пучок через оптичну систему не проінтенсивності світла, пройденого через оптичну ходить і не фіксується фотоприймачем. Значення систему поляризатор-кристал-аналізатор, а в ролі тиску Рс можна розрахувати за формулою як кристала виступає бромід-пентатіофосфат міді Рс=(Тв-Тс)/k. При Р=Рc оптична система починає Cu6PS5Br. При кімнатній температурі (Т=293К) пропускати світловий пучок, який попадає на фопропускання світла у такій системі виникатиме при топриймач і фіксується ним. Електричний сигнал, 1200МПа. що поступає з фотоприймача, може управляти Таким чином, дана оптична система, яка знавключенням або виключенням будь-якого електходиться при деякій заданій температурі, вищій за ричного пристрою. температуру структурного фазового переходу Застосування монокристалів бромідТс=268К, дозволяє фіксувати виникнення пропуспентатіофосфату міді Cu6PS5Br у пристроях для кання світла при певному значенні гідростатичного контролю та регулювання гідростатичного тиску тиску. Перевага над прототипом полягає у тому, дозволяє покращити характеристики оптичних що відпадає необхідність постійного калібрування сенсорів тиску, оскільки відпадає необхідність їх матеріалу по баричним залежностям величини постійного калібрування, що підвищує ефективдвопроменезаломлення при вибраній довжині ність та надійність вимірювань. хвилі. Використання бромід-пентатіофосфату міді Приклад. Cu6PS5Br як матеріалу для оптичного реле гідросДля одержання 10г речовини Cu6PS5Br брали татичного тиску дає можливість застосовувати 4.8696г Сu, 2.4541г S, 0.4747г Р та 3.1986г СuВr і його в різних промислових виробництвах, що потзагружали у кварцову ампулу довжиною 160мм та ребують контроль за величиною гідростатичного діаметром 20мм. Додатково як транспортуючий тиску. Планується використання кристалів агент в ампулу додавали CuBr в кількості 10Cu6PS5Br в лабораторіях УжНУ при виконанні 20мг/см3 вільного об'єму ампули. Ампулу відкачуфундаментальних досліджень нових напівпровідвали до залишкового тиску 10-2Па і далі проводили никових матеріалів. синтез. Спочатку протягом 12 годин нагрівали до Джерела інформації: 673К, далі температуру піднімали до 973-1023К і 1. Волоконно-оптические датчики / Т.Окоси, витримували протягом 3 діб. Далі у тих самих амК.Окамото, Μ.Оцу, X.Нисихара, К.Кюма, К.Хататэ. пулах методом хімічних транспортних реакцій Л.: Энергоатомиздат, 1990. - 255с. (ХТР) вирощувалися монокристали даної сполуки. 2. Химинец В.В., Козич Л.И., Крамаренко А.Н., Температура гарячої зони печі підримувалася в Химинец А.В., Росола И.Й. Радиационно-стойкие межах 923-1023К, холодної - 873-973К. Час вироволоконно-оптические датчики физических велищування монокристалів складав 15 діб. Із одержачин на основе халькогенидных стекол / В сб.: Метних монокристалів виготовляють плоскопаралельрологическое обеспечение производства и прикні пластинки товщиною 1-2мм, які далі шліфують ладные научные исследования. - Киев-Ужгород, та полірують з обох сторін на пасті ГОИ. Виготов1989, с.134-141. - прототип. лена, таким чином плоскопаралельна пластинка 2 3. Студеняк И.П., Ковач Д.Ш., Орлюкас А.С., розміщується між поляризатором 1 та аналізатоКовач Е.Т. Температурные изменения диэлектриром 3, головні площини пропускання яких є взаємческих и оптических свойств в области фазовых но перпендикулярні (Фіг.4). Пучок світла від світпереходов в супериониках-сегнетоэластиках лодіода 4 проходить через оптичну систему Cu6PS(Se)5Hal. - Изв. АН: сер. физическая. - 1992, поляризатор-кристал-аналізатор, яка знаходиться Т.56, №10, с.86-93. при деякій фіксованій температурі Тв, що переви4. Haznar Α., Pietraszko Α., Studenyak I.P. X-ray щує температуру структурного фазового переходу study of the superionic phase transition in Cu6PS5Br. Тс, і попадає на фотоприймач 5. При значеннях - Solid State Ionics, 1999, Vol.119, №1, p.31-36. гідростатичного тиску, меншому за деяке значення 5 Комп’ютерна верстка Т. Чепелева 69690 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
