Пристрій контролю рівня засипки шихти у доменну піч

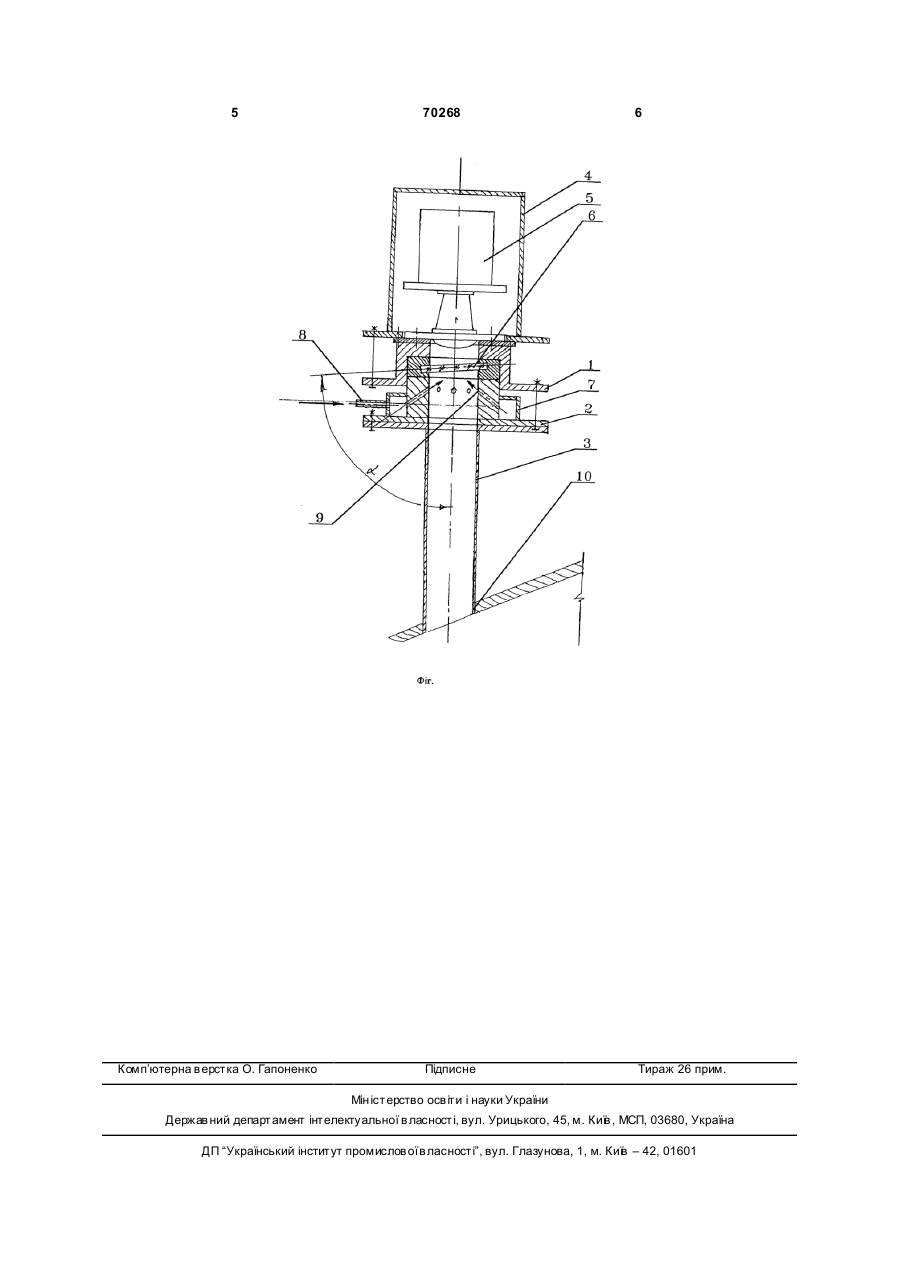

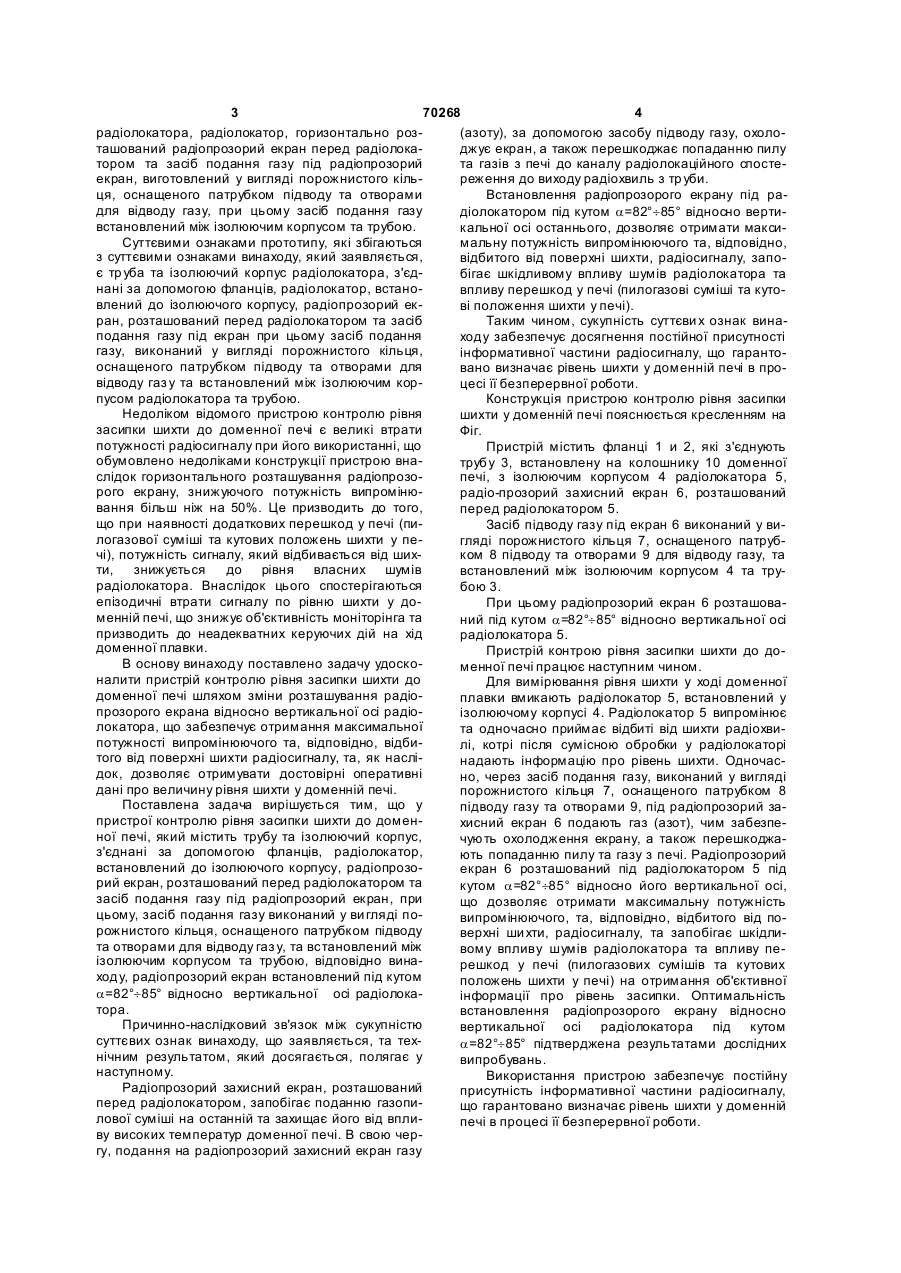

Пристрій контролю рівня засипки шихти у доменну піч, який містить трубу та ізолюючий корпус, які з'єднані між собою за допомогою фланців, радіолокатор, який встановлено в ізолюючий корпус, радіопрозорий екран, що розташований перед радіолокатором, та засіб подання газу під радіопрозорий екран, причому засіб подання газу виконаний у вигляді порожнистого кільця, оснащеного патрубком підводу та отворами для відводу цього газу, і встановлений між ізолюючим корпусом та трубою, який відрізняється тим, що радіопрозорий екран встановлений під кутом a = 82-85° відносно вертикальної осі радіолокатора. UA (11) 70268 (21) 20031212482 (22) 25.12.2003 (24) 10.04.2007 (46) 10.04.2007, Бюл. № 4, 2007 р. (72) Бичков Сергій Васильович, Гітлін Лев Давидович, Коливашко Олександра Олександрівна, Шишканов Сергій Юрійович, Головко Вячеслав Ілліч, Ми хайловський Микола Володимирович, Кукушкін Олег Миколайович, Дударенко Андрій Анатолійович, Листопадов Владислав Станіславович (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ МЕТАЛУРГІЙНИХ ЗАВОДІВ (56) SU, 523 297, A, 30.07.1976 UA, 31 522, A, 15.12.2000 UA, 43 970, A, 15.01.2002 RU, 2 089 617, C1, 10.09.1997 RU, 2 176 382, C1, 27.11.2001 WO, 95/08780, A1, 30.03.1995 KR, 20010063252, A, 09.07.2001 US, 4 072 947, A, 07.02.1978 US, 4 094 494, A, 13.01.1978 US, 4 321 602, A, 23.03.1982 JP, 52-024106, A, 23.02.1977 Большаков В.И., Муравьева И.Г. Определение профиля поверхности сыпучих материалов с по C2 2 (19) 1 3 70268 4 радіолокатора, радіолокатор, горизонтально роз(азоту), за допомогою засобу підводу газу, охолоташований радіопрозорий екран перед радіолокаджує екран, а також перешкоджає попаданню пилу тором та засіб подання газу під радіопрозорий та газів з печі до каналу радіолокаційного спостеекран, виготовлений у вигляді порожнистого кільреження до виходу радіохвиль з тр уби. ця, оснащеного патрубком підводу та отворами Встановлення радіопрозорого екрану під радля відводу газу, при цьому засіб подання газу діолокатором під кутом a=82°¸85° відносно вертивстановлений між ізолюючим корпусом та трубою. кальної осі останнього, дозволяє отримати максиСуттєвими ознаками прототипу, які збігаються мальну потужність випромінюючого та, відповідно, з суттєвими ознаками винаходу, який заявляється, відбитого від поверхні шихти, радіосигналу, запоє тр уба та ізолюючий корпус радіолокатора, з'єдбігає шкідливому впливу шумів радіолокатора та нані за допомогою фланців, радіолокатор, встановпливу перешкод у печі (пилогазові суміші та кутовлений до ізолюючого корпусу, радіопрозорий екві положення шихти у печі). ран, розташований перед радіолокатором та засіб Таким чином, сукупність суттєви х ознак винаподання газу під екран при цьому засіб подання ходу забезпечує досягнення постійної присутності газу, виконаний у вигляді порожнистого кільця, інформативної частини радіосигналу, що гарантооснащеного патрубком підводу та отворами для вано визначає рівень шихти у доменній печі в провідводу газ у та встановлений між ізолюючим корцесі її безперервної роботи. пусом радіолокатора та трубою. Конструкція пристрою контролю рівня засипки Недоліком відомого пристрою контролю рівня шихти у доменній печі пояснюється кресленням на засипки шихти до доменної печі є великі втрати Фіг. потужності радіосигналу при його використанні, що Пристрій містить фланці 1 и 2, які з'єднують обумовлено недоліками конструкції пристрою внатрубу 3, встановлену на колошнику 10 доменної слідок горизонтального розташування радіопрозопечі, з ізолюючим корпусом 4 радіолокатора 5, рого екрану, знижуючого потужність випромінюрадіо-прозорий захисний екран 6, розташований вання більш ніж на 50%. Це призводить до того, перед радіолокатором 5. що при наявності додаткових перешкод у печі (пиЗасіб підводу газу під екран 6 виконаний у вилогазової суміші та кутових положень шихти у пегляді порожнистого кільця 7, оснащеного патрубчі), потужність сигналу, який відбивається від шихком 8 підводу та отворами 9 для відводу газу, та ти, знижується до рівня власних шумів встановлений між ізолюючим корпусом 4 та трурадіолокатора. Внаслідок цього спостерігаються бою 3. епізодичні втрати сигналу по рівню шихти у доПри цьому радіопрозорий екран 6 розташоваменній печі, що знижує об'єктивність моніторінга та ний під кутом a=82°¸85° відносно вертикальної осі призводить до неадекватних керуючих дій на хід радіолокатора 5. доменної плавки. Пристрій контрою рівня засипки шихти до доВ основу винаходу поставлено задачу удоскоменної печі працює наступним чином. налити пристрій контролю рівня засипки шихти до Для вимірювання рівня шихти у ході доменної доменної печі шляхом зміни розташування радіоплавки вмикають радіолокатор 5, встановлений у прозорого екрана відносно вертикальної осі радіоізолюючому корпусі 4. Радіолокатор 5 випромінює локатора, що забезпечує отримання максимальної та одночасно приймає відбиті від шихти радіохвипотужності випромінюючого та, відповідно, відбилі, котрі після сумісною обробки у радіолокаторі того від поверхні шихти радіосигналу, та, як наслінадають інформацію про рівень шихти. Одночасдок, дозволяє отримувати достовірні оперативні но, через засіб подання газу, виконаний у вигляді дані про величину рівня шихти у доменній печі. порожнистого кільця 7, оснащеного патрубком 8 Поставлена задача вирішується тим, що у підводу газу та отворами 9, під радіопрозорий запристрої контролю рівня засипки шихти до доменхисний екран 6 подають газ (азот), чим забезпеної печі, який містить трубу та ізолюючий корпус, чують охолодження екрану, а також перешкоджаз'єднані за допомогою фланців, радіолокатор, ють попаданню пилу та газу з печі. Радіопрозорий встановлений до ізолюючого корпусу, радіопрозоекран 6 розташований під радіолокатором 5 під рий екран, розташований перед радіолокатором та кутом a=82°¸85° відносно його вертикальної осі, засіб подання газу під радіопрозорий екран, при що дозволяє отримати максимальну потужність цьому, засіб подання газу виконаний у ви гляді повипромінюючого, та, відповідно, відбитого від порожнистого кільця, оснащеного патрубком підводу верхні ши хти, радіосигналу, та запобігає шкідлита отворами для відводу газ у, та встановлений між вому впливу шумів радіолокатора та впливу пеізолюючим корпусом та трубою, відповідно винарешкод у печі (пилогазових сумішів та кутових ходу, радіопрозорий екран встановлений під кутом положень шихти у печі) на отримання об'єктивної a=82°¸85° відносно вертикальної осі радіолокаінформації про рівень засипки. Оптимальність тора. встановлення радіопрозорого екрану відносно Причинно-наслідковий зв'язок між сукупністю вертикальної осі радіолокатора під кутом суттєвих ознак винаходу, що заявляється, та техa=82°¸85° підтверджена результатами дослідних нічним результатом, який досягається, полягає у випробувань. наступному. Використання пристрою забезпечує постійну Радіопрозорий захисний екран, розташований присутність інформативної частини радіосигналу, перед радіолокатором, запобігає поданню газопищо гарантовано визначає рівень шихти у доменній лової суміші на останній та захищає його від вплипечі в процесі її безперервної роботи. ву високих температур доменної печі. В свою чергу, подання на радіопрозорий захисний екран газу 5 Комп’ютерна в ерстка О. Гапоненко 70268 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
