Зрівняльний гідравлічний пристрій для безпечних канатних підйомних систем

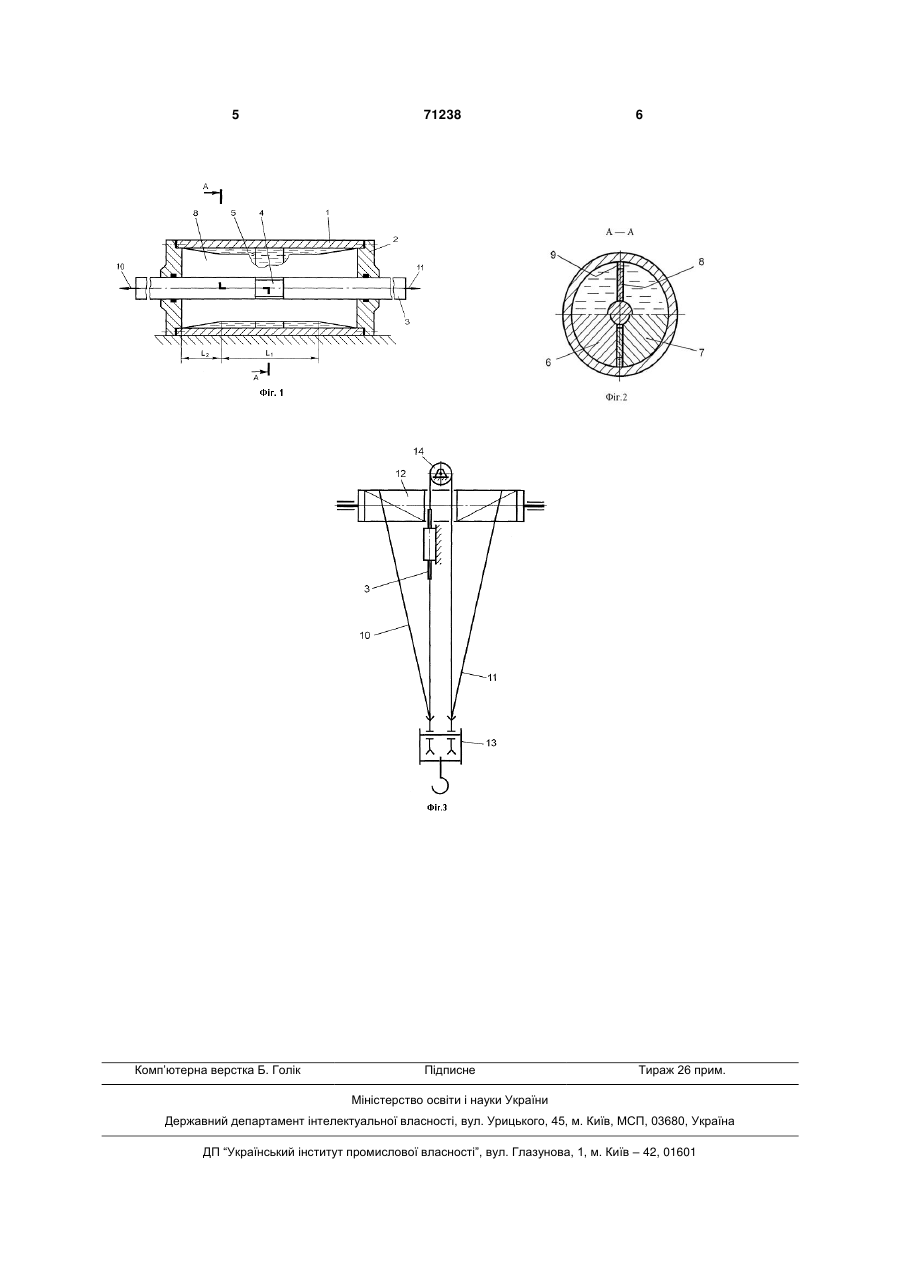

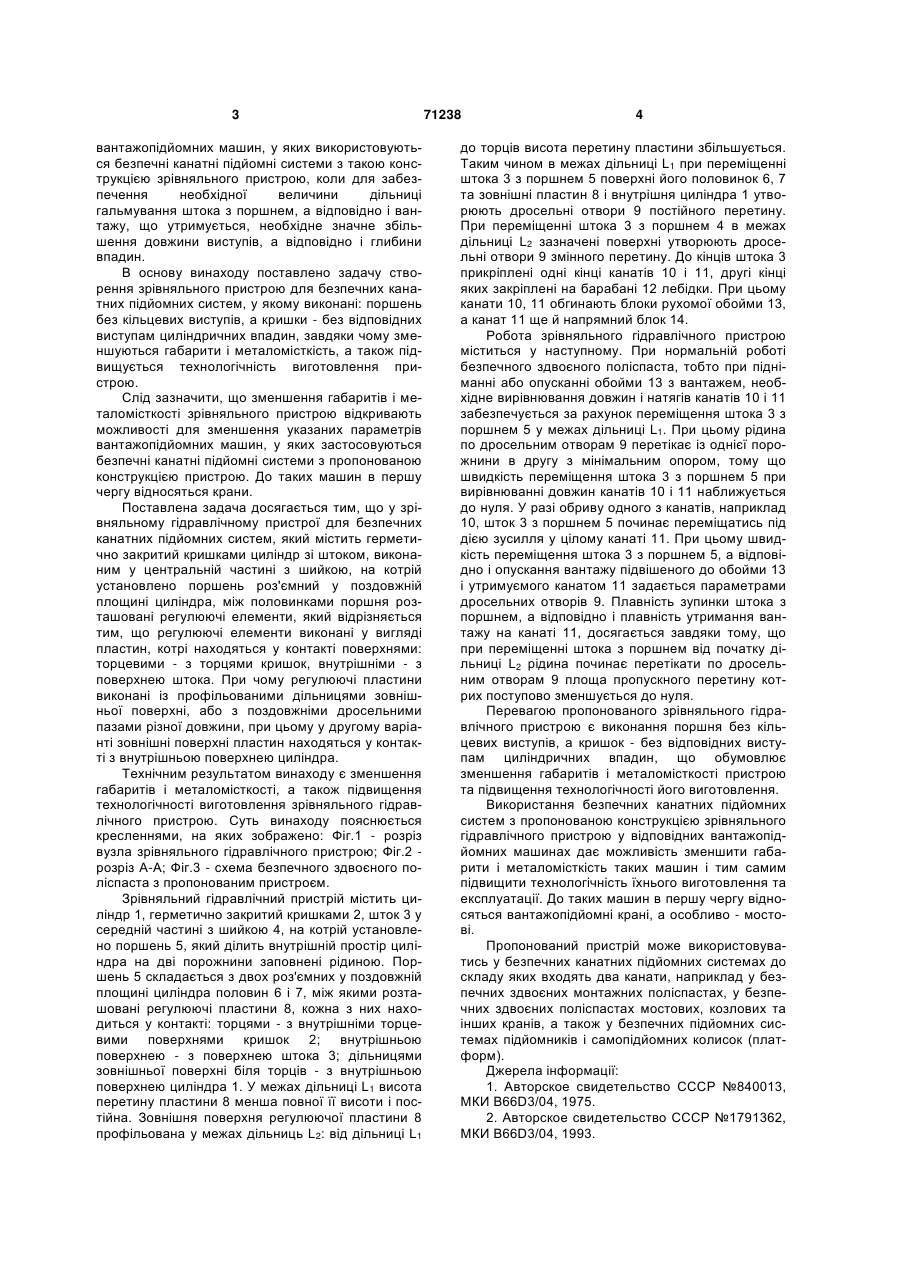

Зрівняльний гідравлічний пристрій для безпечних канатних підйомних систем, який містить герметично закритий кришками циліндр зі штоком, 3 вантажопідйомних машин, у яких використовуються безпечні канатні підйомні системи з такою конструкцією зрівняльного пристрою, коли для забезпечення необхідної величини дільниці гальмування штока з поршнем, а відповідно і вантажу, що утримується, необхідне значне збільшення довжини виступів, а відповідно і глибини впадин. В основу винаходу поставлено задачу створення зрівняльного пристрою для безпечних канатних підйомних систем, у якому виконані: поршень без кільцевих виступів, а кришки - без відповідних виступам циліндричних впадин, завдяки чому зменшуються габарити і металомісткість, а також підвищується технологічність виготовлення пристрою. Слід зазначити, що зменшення габаритів і металомісткості зрівняльного пристрою відкривають можливості для зменшення указаних параметрів вантажопідйомних машин, у яких застосовуються безпечні канатні підйомні системи з пропонованою конструкцією пристрою. До таких машин в першу чергу відносяться крани. Поставлена задача досягається тим, що у зрівняльному гідравлічному пристрої для безпечних канатних підйомних систем, який містить герметично закритий кришками циліндр зі штоком, виконаним у центральній частині з шийкою, на котрій установлено поршень роз'ємний у поздовжній площині циліндра, між половинками поршня розташовані регулюючі елементи, який відрізняється тим, що регулюючі елементи виконані у вигляді пластин, котрі находяться у контакті поверхнями: торцевими - з торцями кришок, внутрішніми - з поверхнею штока. При чому регулюючі пластини виконані із профільованими дільницями зовнішньої поверхні, або з поздовжніми дросельними пазами різної довжини, при цьому у другому варіанті зовнішні поверхні пластин находяться у контакті з внутрішньою поверхнею циліндра. Технічним результатом винаходу є зменшення габаритів і металомісткості, а також підвищення технологічності виготовлення зрівняльного гідравлічного пристрою. Суть винаходу пояснюється кресленнями, на яких зображено: Фіг.1 - розріз вузла зрівняльного гідравлічного пристрою; Фіг.2 розріз А-А; Фіг.3 - схема безпечного здвоєного поліспаста з пропонованим пристроєм. Зрівняльний гідравлічний пристрій містить циліндр 1, герметично закритий кришками 2, шток 3 у середній частині з шийкою 4, на котрій установлено поршень 5, який ділить внутрішній простір циліндра на дві порожнини заповнені рідиною. Поршень 5 складається з двох роз'ємних у поздовжній площині циліндра половин 6 і 7, між якими розташовані регулюючі пластини 8, кожна з них находиться у контакті: торцями - з внутрішніми торцевими поверхнями кришок 2; внутрішньою поверхнею - з поверхнею штока 3; дільницями зовнішньої поверхні біля торців - з внутрішньою поверхнею циліндра 1. У межах дільниці L1 висота перетину пластини 8 менша повної її висоти і постійна. Зовнішня поверхня регулюючої пластини 8 профільована у межах дільниць L2: від дільниці L1 71238 4 до торців висота перетину пластини збільшується. Таким чином в межах дільниці L1 при переміщенні штока 3 з поршнем 5 поверхні його половинок 6, 7 та зовнішні пластин 8 і внутрішня циліндра 1 утворюють дросельні отвори 9 постійного перетину. При переміщенні штока 3 з поршнем 4 в межах дільниці L2 зазначені поверхні утворюють дросельні отвори 9 змінного перетину. До кінців штока 3 прикріплені одні кінці канатів 10 і 11, другі кінці яких закріплені на барабані 12 лебідки. При цьому канати 10, 11 обгинають блоки рухомої обойми 13, а канат 11 ще й напрямний блок 14. Робота зрівняльного гідравлічного пристрою міститься у наступному. При нормальній роботі безпечного здвоєного поліспаста, тобто при підніманні або опусканні обойми 13 з вантажем, необхідне вирівнювання довжин і натягів канатів 10 і 11 забезпечується за рахунок переміщення штока 3 з поршнем 5 у межах дільниці L1. При цьому рідина по дросельним отворам 9 перетікає із однієї порожнини в другу з мінімальним опором, тому що швидкість переміщення штока 3 з поршнем 5 при вирівнюванні довжин канатів 10 і 11 наближується до нуля. У разі обриву одного з канатів, наприклад 10, шток 3 з поршнем 5 починає переміщатись під дією зусилля у цілому канаті 11. При цьому швидкість переміщення штока 3 з поршнем 5, а відповідно і опускання вантажу підвішеного до обойми 13 і утримуємого канатом 11 задається параметрами дросельних отворів 9. Плавність зупинки штока з поршнем, а відповідно і плавність утримання вантажу на канаті 11, досягається завдяки тому, що при переміщенні штока з поршнем від початку дільниці L2 рідина починає перетікати по дросельним отворам 9 площа пропускного перетину котрих поступово зменшується до нуля. Перевагою пропонованого зрівняльного гідравлічного пристрою є виконання поршня без кільцевих виступів, а кришок - без відповідних виступам циліндричних впадин, що обумовлює зменшення габаритів і металомісткості пристрою та підвищення технологічності його виготовлення. Використання безпечних канатних підйомних систем з пропонованою конструкцією зрівняльного гідравлічного пристрою у відповідних вантажопідйомних машинах дає можливість зменшити габарити і металомісткість таких машин і тим самим підвищити технологічність їхнього виготовлення та експлуатації. До таких машин в першу чергу відносяться вантажопідйомні крані, а особливо - мостові. Пропонований пристрій може використовуватись у безпечних канатних підйомних системах до складу яких входять два канати, наприклад у безпечних здвоєних монтажних поліспастах, у безпечних здвоєних поліспастах мостових, козлових та інших кранів, а також у безпечних підйомних системах підйомників і самопідйомних колисок (платформ). Джерела інформації: 1. Авторское свидетельство СССР №840013, МКИ B66D3/04, 1975. 2. Авторское свидетельство СССР №1791362, МКИ B66D3/04, 1993. 5 Комп’ютерна верстка Б. Голік 71238 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
