Формула / Реферат

1. Напрямний пристрій підйомнихпосудин в стволах з канатними провідниками, що складається з робочих напрямних пристроїв, прикріплених до несучих елементів конструкції підйомної посудини, які взаємодіють з канатними провідниками, та допоміжних напрямних пристроїв, прикріплених до несучих елементів конструкції підйомної посудини, які взаємодіють з допоміжними жорсткими провідниками, змонтованими на проміжних та кінцевих пунктах зупинки посудин, який відрізняється тим, що канатний провідник пропущений через внутрішню порожнину допоміжного жорсткого провідника коробчастого типу з рухомим обмежувачем для запобігання виходу канатного провідника з внутрішньої порожнини допоміжного жорсткого провідника, а корпус напрямної втулки виконаний у вигляді башмака, взаємодіючого з допоміжним жорстким провідником, через внутрішню порожнину якого пропущений канатний провідник.

2. Напрямний пристрій по п. 1, який відрізняється тим, що напрямні втулки робочих напрямних пристроїв, що взаємодіють з кожним з канатних провідників, розміщені в спільному корпусі, що взаємодіє з відповідним жорстким допоміжним провідником.

3. Напрямний пристрій по п. 1, який відрізняється тим, що корпус напрямних пристроїв має в своєму складі пристрій для змащування провідників.

4. Напрямний пристрій по п. 1, який відрізняється тим, що рухомий обмежувач, що запобігає виходу канатного провідника з внутрішньої порожнини жорсткого допоміжного провідника, виконує роль приводу пристрою для подавання сигналу про координати місцезнаходження підйомної посудини.

Текст

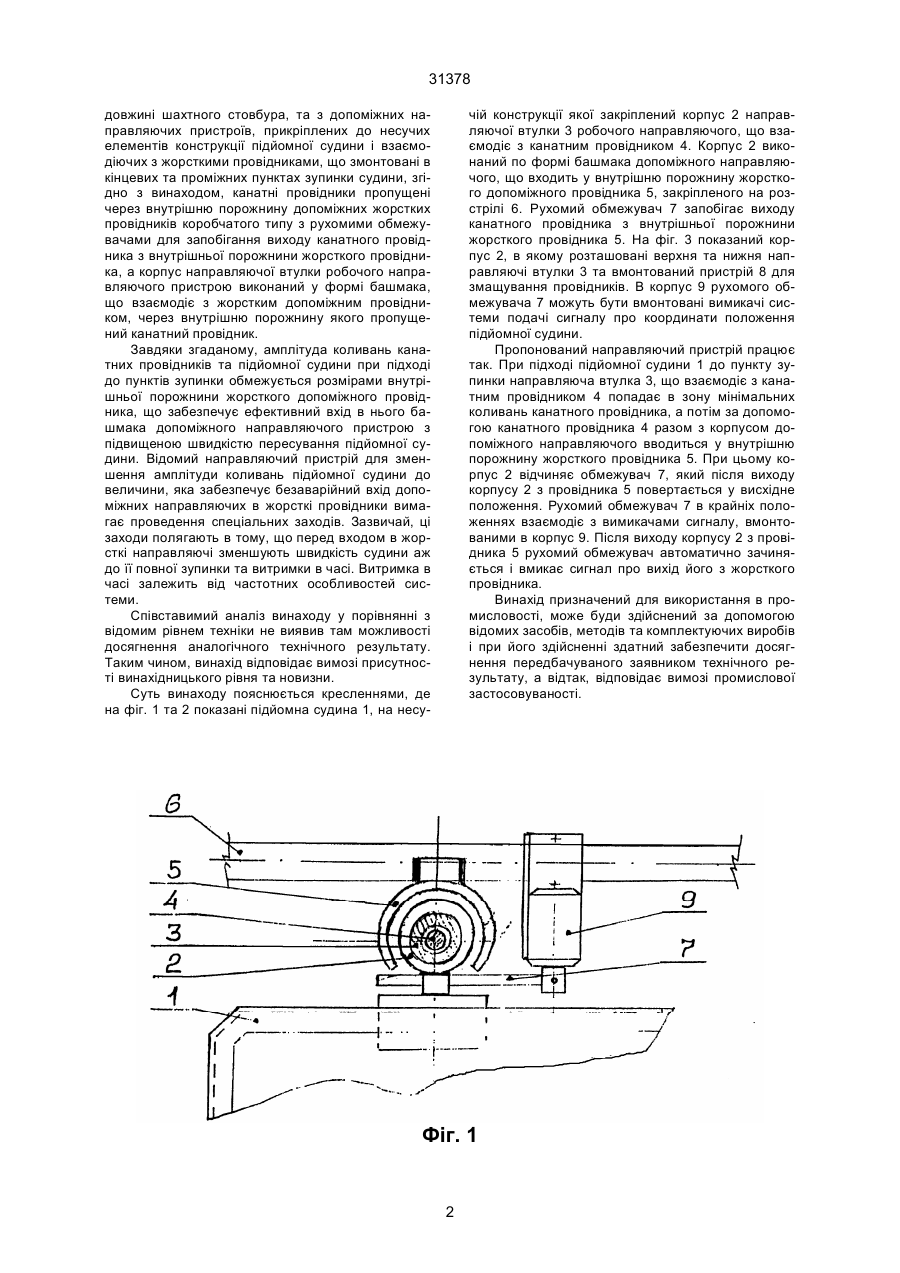

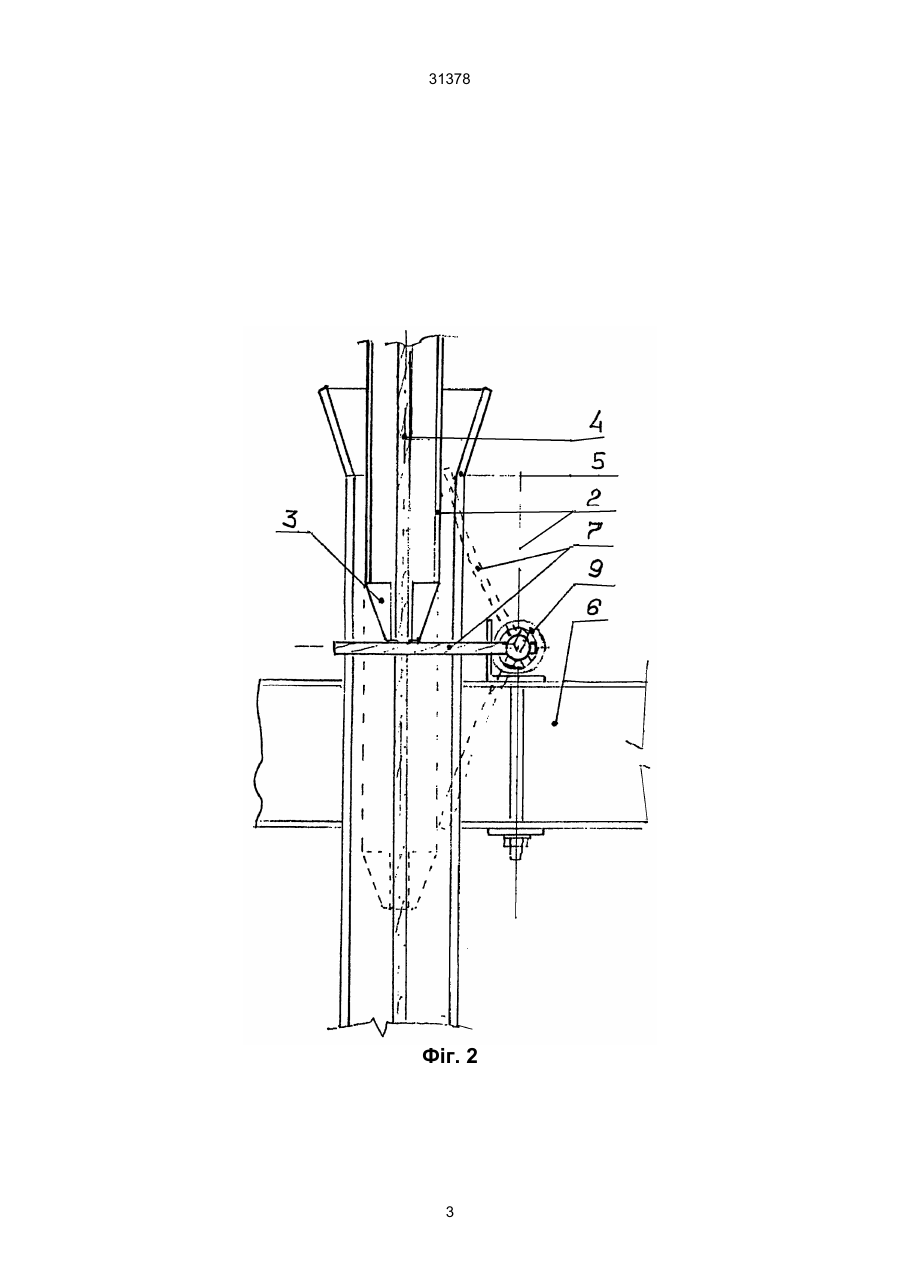

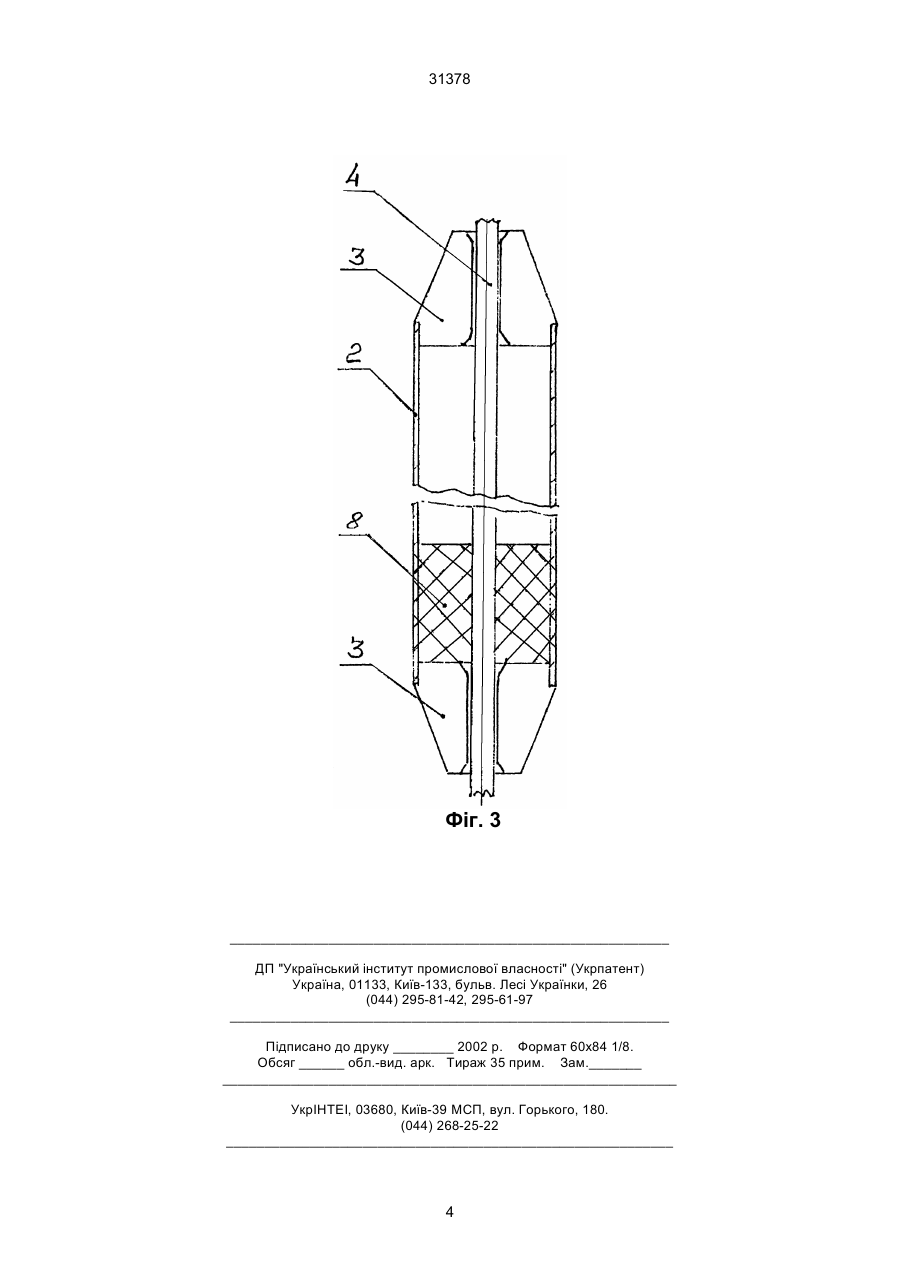

1. Напрямний пристрій підйомних посудин в стволах з канатними провідниками, що складається з робочих напрямних пристроїв, прикріплених до несучих елементів конструкції підйомної посудини, які взаємодіють з канатними провідниками, та допоміжних напрямних пристроїв прикріплених до несучих елементів конструкції підйомної посудини, які взаємодіють з допоміжними жорсткими провідниками, змонтованими на проміжних та кінцевих пунктах зупинки посудин, який відрізняється тим, що канатний провідник пропущений через внутрішню порожнину допоміжного жорсткого про 31378 довжині шахтного стовбура, та з допоміжних направляючих пристроїв, прикріплених до несучих елементів конструкції підйомної судини і взаємодіючих з жорсткими провідниками, що змонтовані в кінцевих та проміжних пунктах зупинки судини, згідно з винаходом, канатні провідники пропущені через внутрішню порожнину допоміжних жорстких провідників коробчатого типу з рухомими обмежувачами для запобігання виходу канатного провідника з внутрішньої порожнини жорсткого провідника, а корпус направляючої втулки робочого направляючого пристрою виконаний у формі башмака, що взаємодіє з жорстким допоміжним провідником, через внутрішню порожнину якого пропущений канатний провідник. Завдяки згаданому, амплітуда коливань канатних провідників та підйомної судини при підході до пунктів зупинки обмежується розмірами внутрішньої порожнини жорсткого допоміжного провідника, що забезпечує ефективний вхід в нього башмака допоміжного направляючого пристрою з підвищеною швидкістю пересування підйомної судини. Відомий направляючий пристрій для зменшення амплітуди коливань підйомної судини до величини, яка забезпечує безаварійний вхід допоміжних направляючих в жорсткі провідники вимагає проведення спеціальних заходів. Зазвичай, ці заходи полягають в тому, що перед входом в жорсткі направляючі зменшують швидкість судини аж до її повної зупинки та витримки в часі. Витримка в часі залежить від частотних особливостей системи. Співставимий аналіз винаходу у порівнянні з відомим рівнем техніки не виявив там можливості досягнення аналогічного технічного результату. Таким чином, винахід відповідає вимозі присутності винахідницького рівня та новизни. Суть винаходу пояснюється кресленнями, де на фіг. 1 та 2 показані підйомна судина 1, на несу чій конструкції якої закріплений корпус 2 направляючої втулки 3 робочого направляючого, що взаємодіє з канатним провідником 4. Корпус 2 виконаний по формі башмака допоміжного направляючого, що входить у внутрішню порожнину жорсткого допоміжного провідника 5, закріпленого на розстрілі 6. Рухомий обмежувач 7 запобігає виходу канатного провідника з внутрішньої порожнини жорсткого провідника 5. На фіг. 3 показаний корпус 2, в якому розташовані верхня та нижня направляючі втулки 3 та вмонтований пристрій 8 для змащування провідників. В корпус 9 рухомого обмежувача 7 можуть бути вмонтовані вимикачі системи подачі сигналу про координати положення підйомної судини. Пропонований направляючий пристрій працює так. При підході підйомної судини 1 до пункту зупинки направляюча втулка 3, що взаємодіє з канатним провідником 4 попадає в зону мінімальних коливань канатного провідника, а потім за допомогою канатного провідника 4 разом з корпусом допоміжного направляючого вводиться у внутрішню порожнину жорсткого провідника 5. При цьому корпус 2 відчиняє обмежувач 7, який після виходу корпусу 2 з провідника 5 повертається у висхідне положення. Рухомий обмежувач 7 в крайніх положеннях взаємодіє з вимикачами сигналу, вмонтованими в корпус 9. Після виходу корпусу 2 з провідника 5 рухомий обмежувач автоматично зачиняється і вмикає сигнал про вихід його з жорсткого провідника. Винахід призначений для використання в промисловості, може буди здійснений за допомогою відомих засобів, методів та комплектуючих виробів і при його здійсненні здатний забезпечити досягнення передбачуваного заявником технічного результату, а відтак, відповідає вимозі промислової застосовуваності. Фіг. 1 2 31378 Фіг. 2 3 31378 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4

Дивитися

Додаткова інформація

МПК / Мітки

МПК: B66B 7/02

Мітки: канатними, стволах, підйомних, провідниками, посудин, пристрій, напрямний
