Теплоізоляційна труба

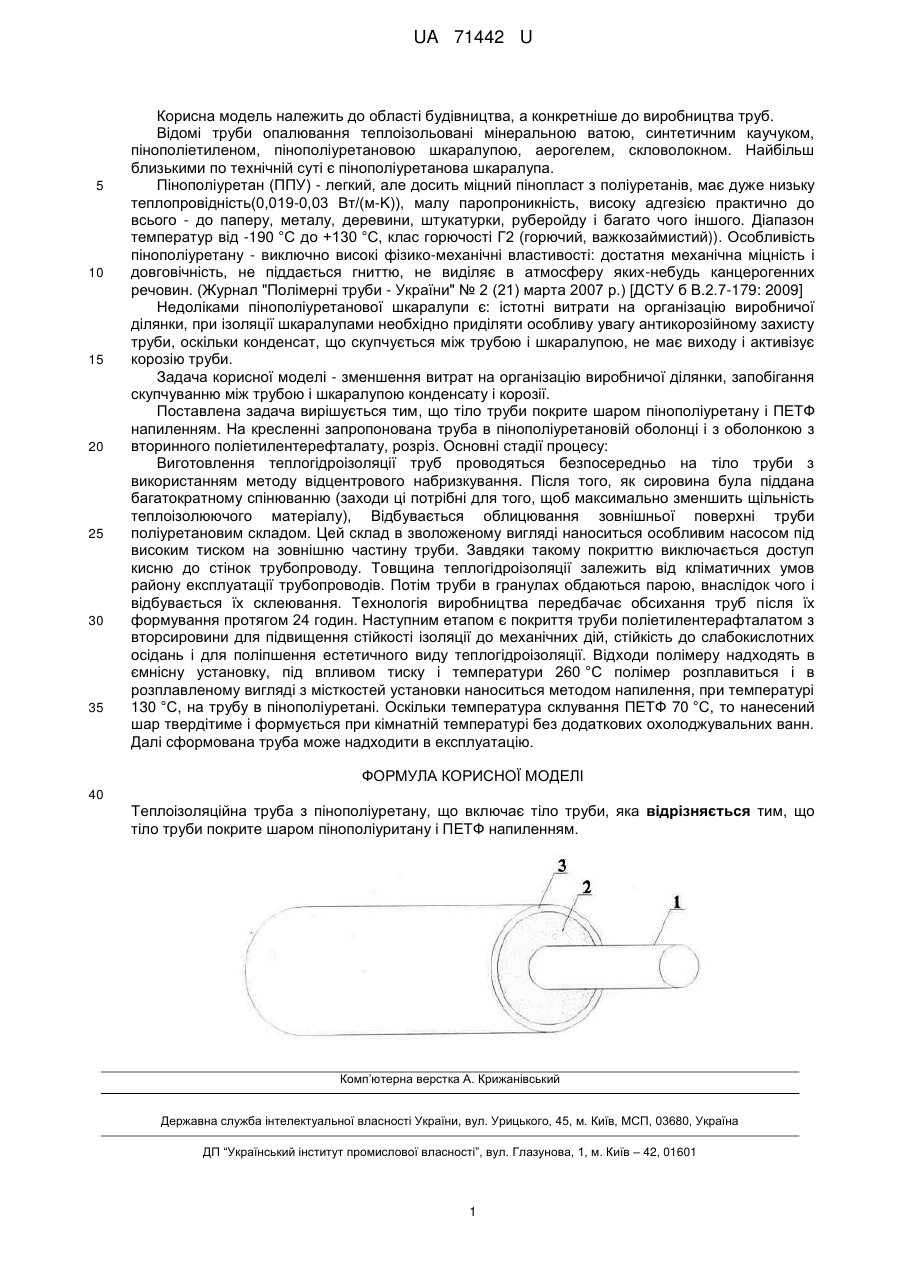

Реферат: UA 71442 U UA 71442 U 5 10 15 20 25 30 35 Корисна модель належить до області будівництва, а конкретніше до виробництва труб. Відомі труби опалювання теплоізольовані мінеральною ватою, синтетичним каучуком, пінополіетиленом, пінополіуретановою шкаралупою, аерогелем, скловолокном. Найбільш близькими по технічній суті є пінополіуретанова шкаралупа. Пінополіуретан (ППУ) - легкий, але досить міцний пінопласт з поліуретанів, має дуже низьку теплопровідність(0,019-0,03 Вт/(м-K)), малу паропроникність, високу адгезією практично до всього - до паперу, металу, деревини, штукатурки, руберойду і багато чого іншого. Діапазон температур від -190 °C до +130 °C, клас горючості Г2 (горючий, важкозаймистий)). Особливість пінополіуретану - виключно високі фізико-механічні властивості: достатня механічна міцність і довговічність, не піддається гниттю, не виділяє в атмосферу яких-небудь канцерогенних речовин. (Журнал "Полімерні труби - України" № 2 (21) марта 2007 р.) [ДСТУ б В.2.7-179: 2009] Недоліками пінополіуретанової шкаралупи є: істотні витрати на організацію виробничої ділянки, при ізоляції шкаралупами необхідно приділяти особливу увагу антикорозійному захисту труби, оскільки конденсат, що скупчується між трубою і шкаралупою, не має виходу і активізує корозію труби. Задача корисної моделі - зменшення витрат на організацію виробничої ділянки, запобігання скупчуванню між трубою і шкаралупою конденсату і корозії. Поставлена задача вирішується тим, що тіло труби покрите шаром пінополіуретану і ПЕТФ напиленням. На кресленні запропонована труба в пінополіуретановій оболонці і з оболонкою з вторинного поліетилентерефталату, розріз. Основні стадії процесу: Виготовлення теплогідроізоляції труб проводяться безпосередньо на тіло труби з використанням методу відцентрового набризкування. Після того, як сировина була піддана багатократному спінюванню (заходи ці потрібні для того, щоб максимально зменшить щільність теплоізолюючого матеріалу), Відбувається облицювання зовнішньої поверхні труби поліуретановим складом. Цей склад в зволоженому вигляді наноситься особливим насосом під високим тиском на зовнішню частину труби. Завдяки такому покриттю виключається доступ кисню до стінок трубопроводу. Товщина теплогідроізоляції залежить від кліматичних умов району експлуатації трубопроводів. Потім труби в гранулах обдаються парою, внаслідок чого і відбувається їх склеювання. Технологія виробництва передбачає обсихання труб після їх формування протягом 24 годин. Наступним етапом є покриття труби поліетилентерафталатом з вторсировини для підвищення стійкості ізоляції до механічних дій, стійкість до слабокислотних осідань і для поліпшення естетичного виду теплогідроізоляції. Відходи полімеру надходять в ємнісну установку, під впливом тиску і температури 260 °C полімер розплавиться і в розплавленому вигляді з місткостей установки наноситься методом напилення, при температурі 130 °C, на трубу в пінополіуретані. Оскільки температура склування ПЕТФ 70 °C, то нанесений шар твердітиме і формується при кімнатній температурі без додаткових охолоджувальних ванн. Далі сформована труба може надходити в експлуатацію. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Теплоізоляційна труба з пінополіуретану, що включає тіло труби, яка відрізняється тим, що тіло труби покрите шаром пінополіуритану і ПЕТФ напиленням. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
