Спосіб автоматичного поперечного горизонтування реактивної системи залпового вогню

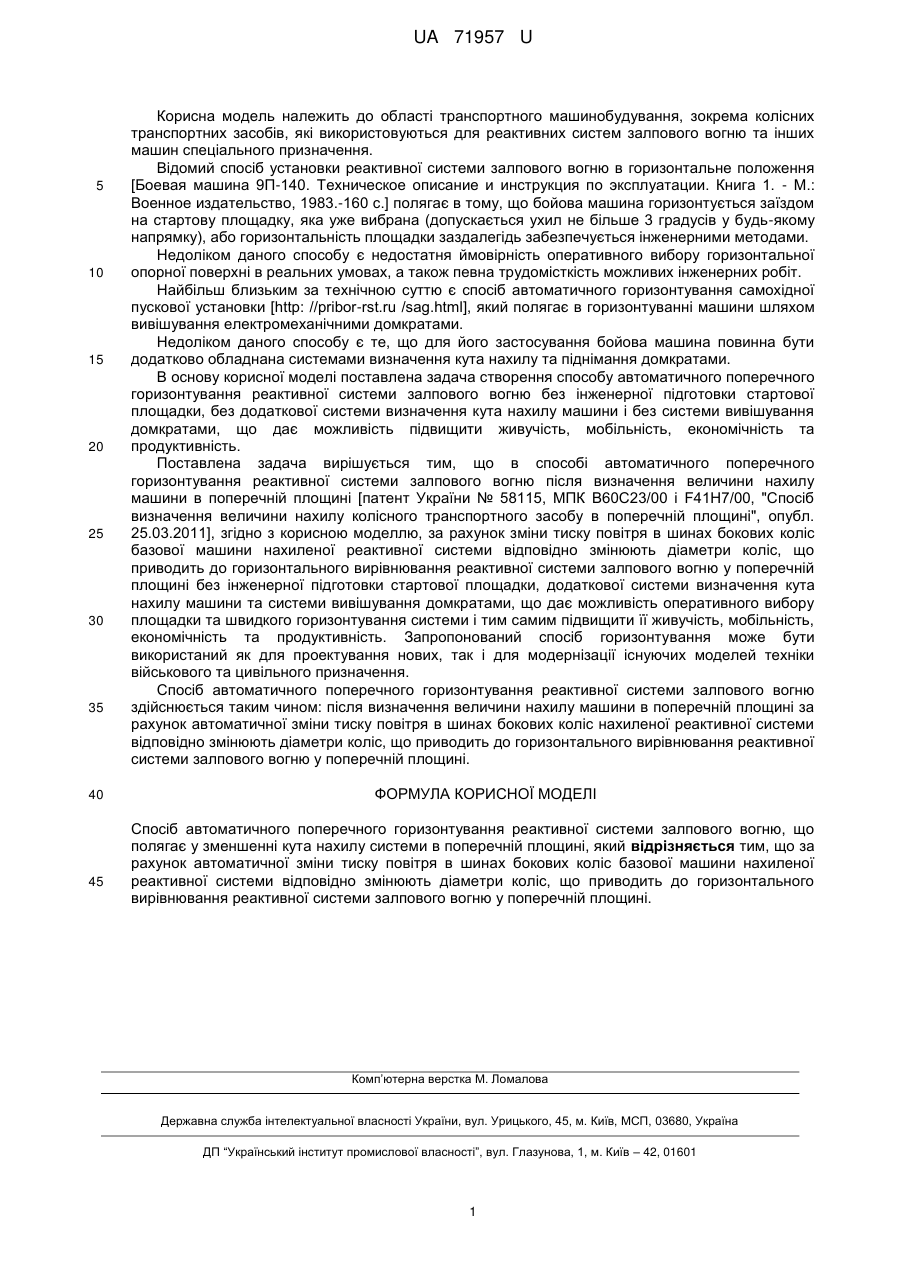

Реферат: Спосіб автоматичного поперечного горизонтування реактивної системи залпового вогню полягає у зменшенні кута нахилу системи в поперечній площині. За рахунок автоматичної зміни тиску повітря в шинах бокових коліс базової машини нахиленої реактивної системи відповідно змінюють діаметри коліс, що приводить до горизонтального вирівнювання реактивної системи залпового вогню у поперечній площині. UA 71957 U (12) UA 71957 U UA 71957 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області транспортного машинобудування, зокрема колісних транспортних засобів, які використовуються для реактивних систем залпового вогню та інших машин спеціального призначення. Відомий спосіб установки реактивної системи залпового вогню в горизонтальне положення [Боевая машина 9П-140. Техническое описание и инструкция по эксплуатации. Книга 1. - М.: Военное издательство, 1983.-160 с.] полягає в тому, що бойова машина горизонтується заїздом на стартову площадку, яка уже вибрана (допускається ухил не більше 3 градусів у будь-якому напрямку), або горизонтальність площадки заздалегідь забезпечується інженерними методами. Недоліком даного способу є недостатня ймовірність оперативного вибору горизонтальної опорної поверхні в реальних умовах, а також певна трудомісткість можливих інженерних робіт. Найбільш близьким за технічною суттю є спосіб автоматичного горизонтування самохідної пускової установки [http: //pribor-rst.ru /sag.html], який полягає в горизонтуванні машини шляхом вивішування електромеханічними домкратами. Недоліком даного способу є те, що для його застосування бойова машина повинна бути додатково обладнана системами визначення кута нахилу та піднімання домкратами. В основу корисної моделі поставлена задача створення способу автоматичного поперечного горизонтування реактивної системи залпового вогню без інженерної підготовки стартової площадки, без додаткової системи визначення кута нахилу машини і без системи вивішування домкратами, що дає можливість підвищити живучість, мобільність, економічність та продуктивність. Поставлена задача вирішується тим, що в способі автоматичного поперечного горизонтування реактивної системи залпового вогню після визначення величини нахилу машини в поперечній площині [патент України № 58115, МПК В60С23/00 і F41H7/00, "Спосіб визначення величини нахилу колісного транспортного засобу в поперечній площині", опубл. 25.03.2011], згідно з корисною моделлю, за рахунок зміни тиску повітря в шинах бокових коліс базової машини нахиленої реактивної системи відповідно змінюють діаметри коліс, що приводить до горизонтального вирівнювання реактивної системи залпового вогню у поперечній площині без інженерної підготовки стартової площадки, додаткової системи визначення кута нахилу машини та системи вивішування домкратами, що дає можливість оперативного вибору площадки та швидкого горизонтування системи і тим самим підвищити її живучість, мобільність, економічність та продуктивність. Запропонований спосіб горизонтування може бути використаний як для проектування нових, так і для модернізації існуючих моделей техніки військового та цивільного призначення. Спосіб автоматичного поперечного горизонтування реактивної системи залпового вогню здійснюється таким чином: після визначення величини нахилу машини в поперечній площині за рахунок автоматичної зміни тиску повітря в шинах бокових коліс нахиленої реактивної системи відповідно змінюють діаметри коліс, що приводить до горизонтального вирівнювання реактивної системи залпового вогню у поперечній площині. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб автоматичного поперечного горизонтування реактивної системи залпового вогню, що полягає у зменшенні кута нахилу системи в поперечній площині, який відрізняється тим, що за рахунок автоматичної зміни тиску повітря в шинах бокових коліс базової машини нахиленої реактивної системи відповідно змінюють діаметри коліс, що приводить до горизонтального вирівнювання реактивної системи залпового вогню у поперечній площині. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
