Лебідка

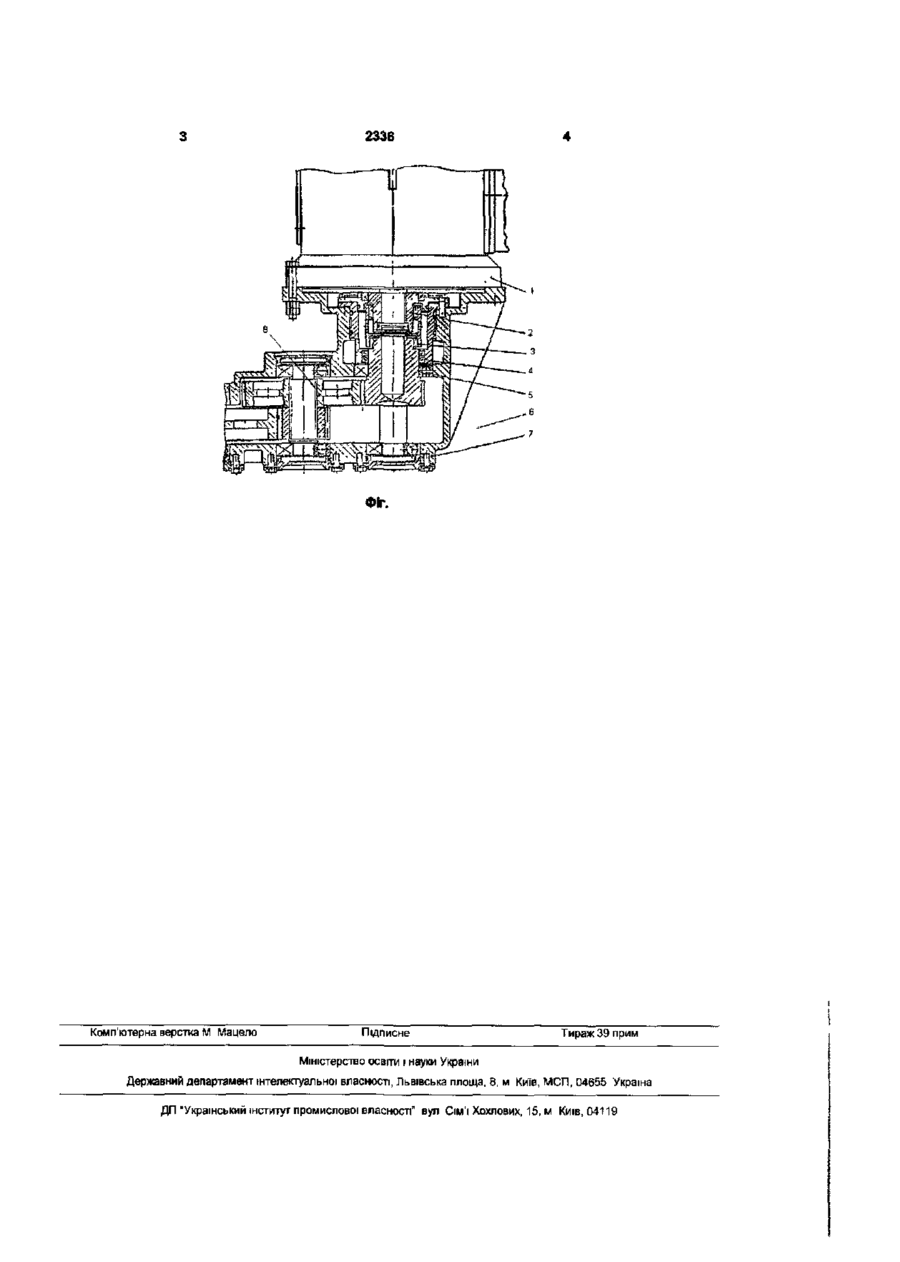

1 Лебідка, що містить двигун і редуктор із швидкохідною шестірнею, яка відрізняється тим, що редуктор обладнаний швидкохідним валом з'єднаним з валом двигуна за допомогою зубчастої муфти, при цьому швидкохідна шестірня розташована між опорами швидкохідного вала 2 Лебідка за п 1, яка відрізняється тим, що ШВИДКОХІДНІ вал та шестірня виконані у вигляді вала-шестірні Корисна модель належить до галузі машинобудування, зокрема, до лебідок скреперних, маневрових та ін , застосовуваних у вугільній і гірничорудній промисловостях Відома лебідка 55 ЛСУ, що містить двигун і редуктор із швидкохідною шестірнею і зубчастим колесом (див ж "Вугілля України", №4, 1977) прийнята за прототип Недоліком прототипу є консольне розташування швидкохідної шестірні на валу двигуна, що входить у зачеплення з зубчастим колесом редуктора Така установка шестірні призводить до збільшених зсуву і перекосів стосовно колеса через накопичені погрішності виготовлення шестірні та вала, установки їх у корпус двигуна і кріплення двигуна до редуктора, тим більше, що маса фланцевого двигуна до 700кг (у випадку його горизонтальної установки) викликає додаткові деформації корпусу редуктора через що відбувається передчасний знос шестірні до граничного стану і відмовлення В основу корисної моделі поставлена задача у лебідці, шляхом зміни конструкції вузла з'єднання швидкохідної шестірні з валом двигуна, забезпечити зменшення впливу на зачеплення швидкохідної шестірні з зубчастим колесом накопиченої погрішності від перекосів і зсувів що виникають при установці двигуна, а також збільшення терміну служби двигуна та редуктора Поставлена задача вирішується за рахунок того, що в лебідці, що містить двигун і редуктор ІЗ швидкохідною шестірнею, відповідно до корисної моделі, редуктор обладнаний швидкохідним валом, з'єднаним з валом двигуна за допомогою зубчастої муфти, при цьому швидкохідна шестірня розташована між опорами швидкохідного вала Поставлена задача вирішується також за рахунок того, що ШВИДКОХІДНІ вал і шестірня виконані у вигляді вал-шестірні Уведення до складу редуктора швидкохідного вала, що містить шестірню, та з'єднання його через зубчасту муфту з валом двигуна дозволяє компенсувати погрішності в зачепленні шестірні з колесом від установки двигуна а двохопорне виконання швидкохідного вала - уникнути погрішностей, що виникають при консольній установці шестірні на валу двигуна Суть корисної моделі пояснюється кресленням лебідки в розрізі Лебідка складається з двигуна 1 із установленою на валу зубчастою півмуфтою 2, яка зубчастою обоймою 3 з'єднується з зубчастою півмуфтою швидкохідної вал-шестірні 4, що спирається на підшипники 5 і 6 у корпусі редуктора 7 Здійснення корисної моделі реалізується в такий спосіб При обертанні вала двигуна 1, обертання вал-шестірні 4 здійснюється за допомогою зубчастої муфти 2 і 3, будова якої дозволяє компенсувати погрішності від установки двигуна Валшестерня 4, спираючись на підшипники 51 6, встановлені в корпусі редуктора 7, передає обертання зубчастому колесу 8 При цьому розташування шестірні між двома опорами підвищує точність і якість зачеплення 2336 Фіг. Комп'ютерна верстка М Мацело Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655 Україна ДП "Український інститут промислової власності" вул Сім'ї Хохпових, 15, м Київ, 04119
