Пристрій для утворення свердловин
Формула / Реферат

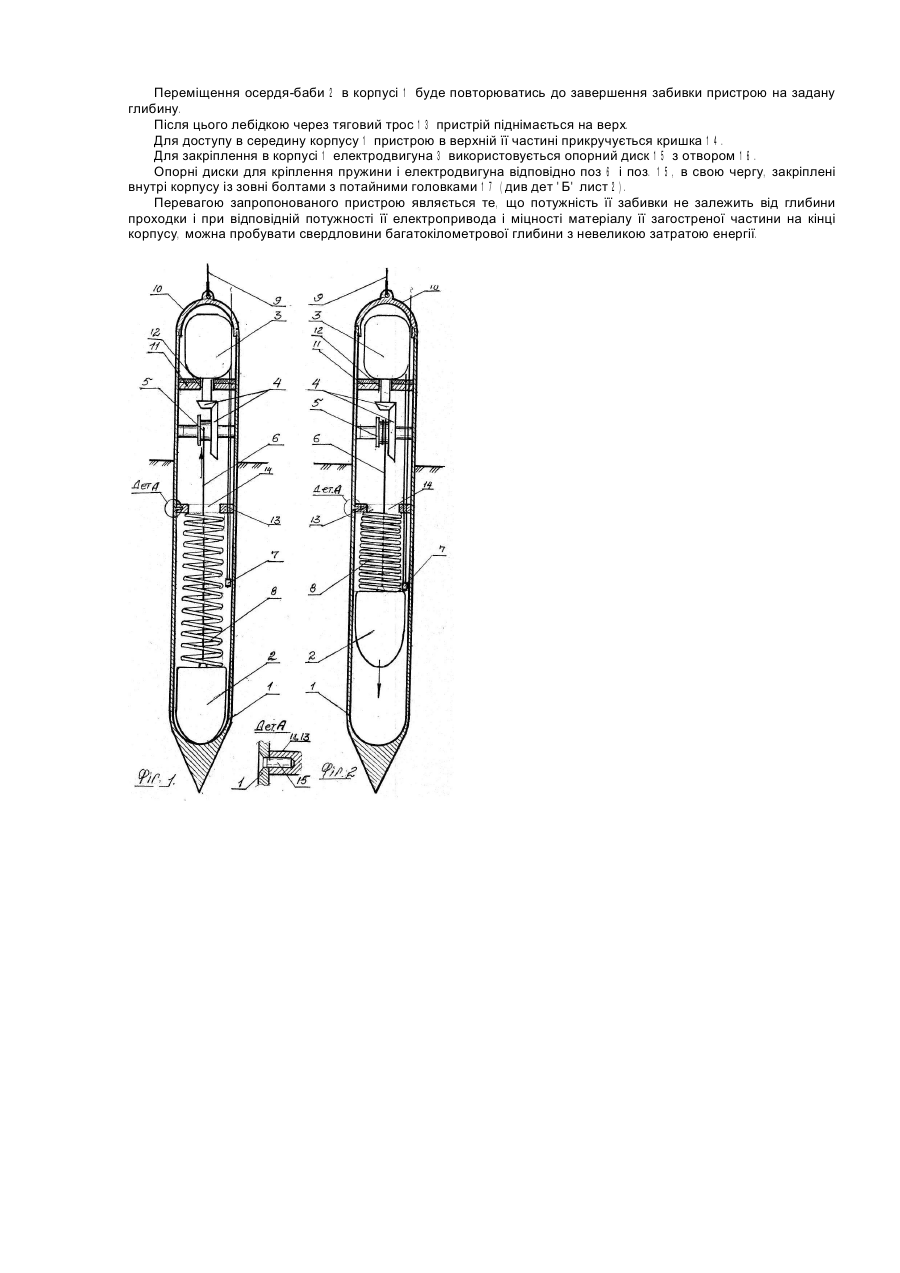

1.Пристрій для утворення свердловин, що містить загострений на кінці трубчастий корпус і осердя-бабу, яку встановлено у згаданому корпусі з можливістю поздовжнього переміщення, який відрізняється тим, що до верхньої частини осердя-баби закріплена частково стиснута пружина, яка зафіксована з іншого боку за допомогою упорів корпуса, у верхній частині згаданого корпуса встановлений двигун, який кінематично зв’язаний з осердям-бабою таким чином, що при обертанні його вала згадана пружина стискається, а осердя-баба підіймається, при цьому корпус виконаний герметичним та має засоби для закріплення його на тяговому тросі.
2. Пристрій за п.1, який відрізняється тим, що двигун кінематично зв’язаний з осердям-бабою через конічну або фрикційну передачу, ведуча шестірня якої встановлена на валу двигуна, а ведена встановлена на осі, розташованій перпендикулярно поздовжній осі корпуса, на якій також встановлений барабан для намотування троса, який приєднаний до осердя-баби.

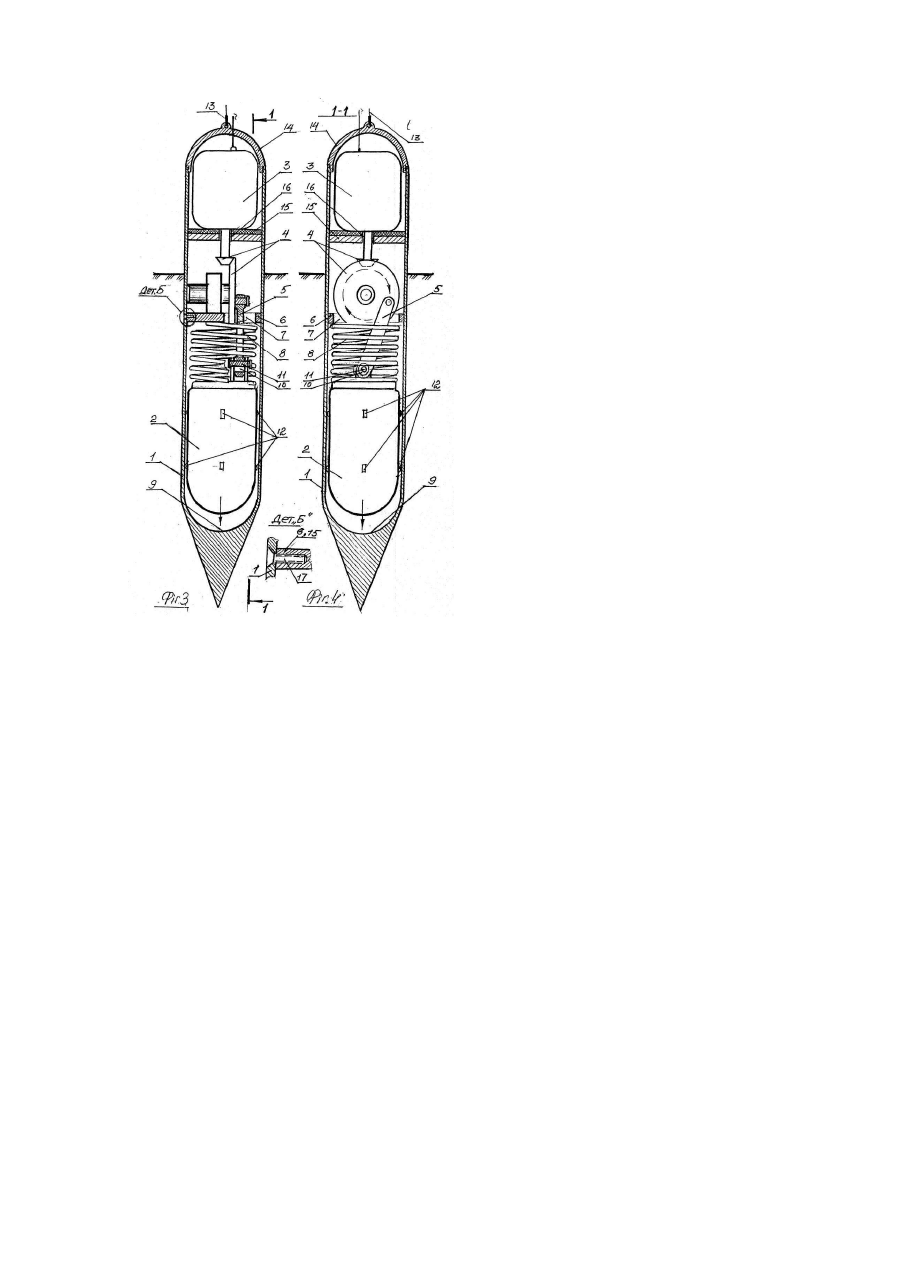

3. Пристрій за п.1, який відрізняється тим, що двигун кінематично зв’язаний з осердям-бабою через зубчату або фрикційну конічну передачу, ведуча шестірня якої встановлена на валу двигуна, а ведена встановлена на осі, розташованій перпендикулярно поздовжній осі корпуса, при цьому до веденої шестірні приєднаний кривошипно-шатунний механізм, шатун якого прикріплений до осердя-баби.
4. Пристрій за будь-яким з пп.1-3, який відрізняється тим, що двигун встановлений на опорному диску та виконаний віброізольованим.
5. Пристрій за будь-яким з пп.1-4, який відрізняється тим, що двигун оснащений переривачем.
.
Додаткова інформація
Назва патенту англійськоюAppliance for well formation
Автори англійськоюCheverdynskyi Yurii Oleksiiovych
Назва патенту російськоюУстройство для создания скважин
Автори російськоюЧевердинский Юрий Алексеевич
МПК / Мітки
МПК: E02D 7/02
Мітки: утворення, пристрій, свердловин
