Водонапірна башта із нагрівальними кабелями

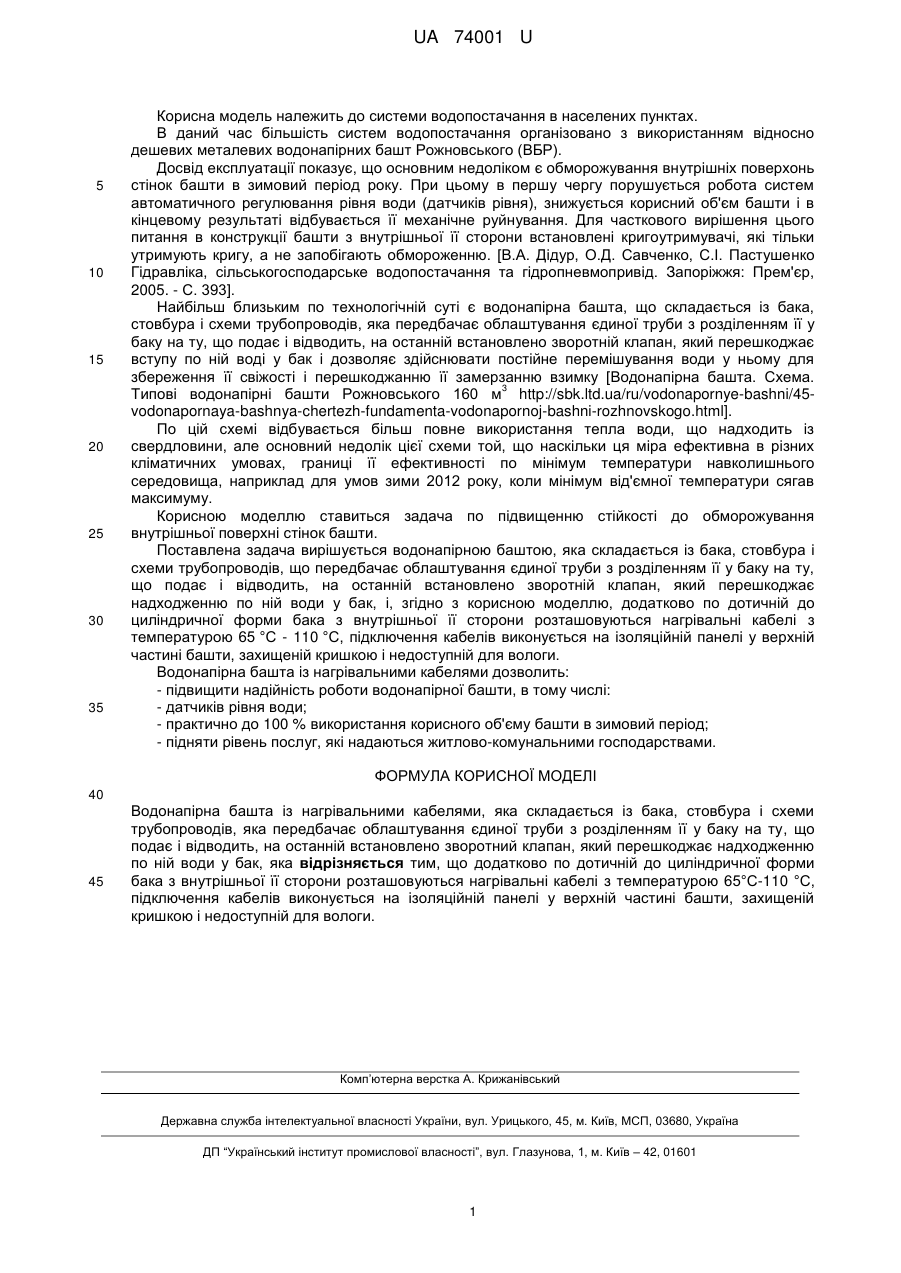

Реферат: UA 74001 U UA 74001 U 5 10 15 20 25 30 35 Корисна модель належить до системи водопостачання в населених пунктах. В даний час більшість систем водопостачання організовано з використанням відносно дешевих металевих водонапірних башт Рожновського (ВБР). Досвід експлуатації показує, що основним недоліком є обморожування внутрішніх поверхонь стінок башти в зимовий період року. При цьому в першу чергу порушується робота систем автоматичного регулювання рівня води (датчиків рівня), знижується корисний об'єм башти і в кінцевому результаті відбувається її механічне руйнування. Для часткового вирішення цього питання в конструкції башти з внутрішньої її сторони встановлені кригоутримувачі, які тільки утримують кригу, а не запобігають обмороженню. [В.А. Дідур, О.Д. Савченко, С.І. Пастушенко Гідравліка, сільськогосподарське водопостачання та гідропневмопривід. Запоріжжя: Прем'єр, 2005. - С. 393]. Найбільш близьким по технологічній суті є водонапірна башта, що складається із бака, стовбура і схеми трубопроводів, яка передбачає облаштування єдиної труби з розділенням її у баку на ту, що подає і відводить, на останній встановлено зворотній клапан, який перешкоджає вступу по ній воді у бак і дозволяє здійснювати постійне перемішування води у ньому для збереження її свіжості і перешкоджанню її замерзанню взимку [Водонапірна башта. Схема. 3 Типові водонапірні башти Рожновського 160 м http://sbk.ltd.ua/ru/vodonapornye-bashni/45vodonapornaya-bashnya-chertezh-fundamenta-vodonapornoj-bashni-rozhnovskogo.html]. По цій схемі відбувається більш повне використання тепла води, що надходить із свердловини, але основний недолік цієї схеми той, що наскільки ця міра ефективна в різних кліматичних умовах, границі її ефективності по мінімум температури навколишнього середовища, наприклад для умов зими 2012 року, коли мінімум від'ємної температури сягав максимуму. Корисною моделлю ставиться задача по підвищенню стійкості до обморожування внутрішньої поверхні стінок башти. Поставлена задача вирішується водонапірною баштою, яка складається із бака, стовбура і схеми трубопроводів, що передбачає облаштування єдиної труби з розділенням її у баку на ту, що подає і відводить, на останній встановлено зворотній клапан, який перешкоджає надходженню по ній води у бак, і, згідно з корисною моделлю, додатково по дотичній до циліндричної форми бака з внутрішньої її сторони розташовуються нагрівальні кабелі з температурою 65 °C - 110 °C, підключення кабелів виконується на ізоляційній панелі у верхній частині башти, захищеній кришкою і недоступній для вологи. Водонапірна башта iз нагрівальними кабелями дозволить: - підвищити надійність роботи водонапірної башти, в тому числі: - датчиків рівня води; - практично до 100 % використання корисного об'єму башти в зимовий період; - підняти рівень послуг, які надаються житлово-комунальними господарствами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Водонапірна башта із нагрівальними кабелями, яка складається із бака, стовбура і схеми трубопроводів, яка передбачає облаштування єдиної труби з розділенням її у баку на ту, що подає і відводить, на останній встановлено зворотний клапан, який перешкоджає надходженню по ній води у бак, яка відрізняється тим, що додатково по дотичній до циліндричної форми бака з внутрішньої її сторони розташовуються нагрівальні кабелі з температурою 65°С-110 °С, підключення кабелів виконується на ізоляційній панелі у верхній частині башти, захищеній кришкою і недоступній для вологи. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
