Водонапірна башта-фільтр з гідроавтоматичним пристроєм
Номер патенту: 61515
Опубліковано: 25.07.2011
Автори: Зощук Віталій Олегович, Чулюк Анна Олегівна, Орлов Валерій Олегович, Мінаєва Наталія Леонідівна
Формула / Реферат
Водонапірна башта-фільтр з гідроавтоматичним пристроєм, що складається з стовбура, бака водонапірної башти, подавального трубопроводу, на кінці якого встановлений аератор, що розміщений в металевому кожусі з вентиляційними отворами, повітровіддільника, який з'єднаний трубопроводом з підфільтровим простором, фільтрувальної засипки, утримуючої решітки, трубопроводу очищеної води, яка відрізняється тим, що в стовбурі башти встановлено промивний сифон, низхідна гілка якого з'єднана з пусковим сифоном, який розташований в оглядовому колодязі.
Текст

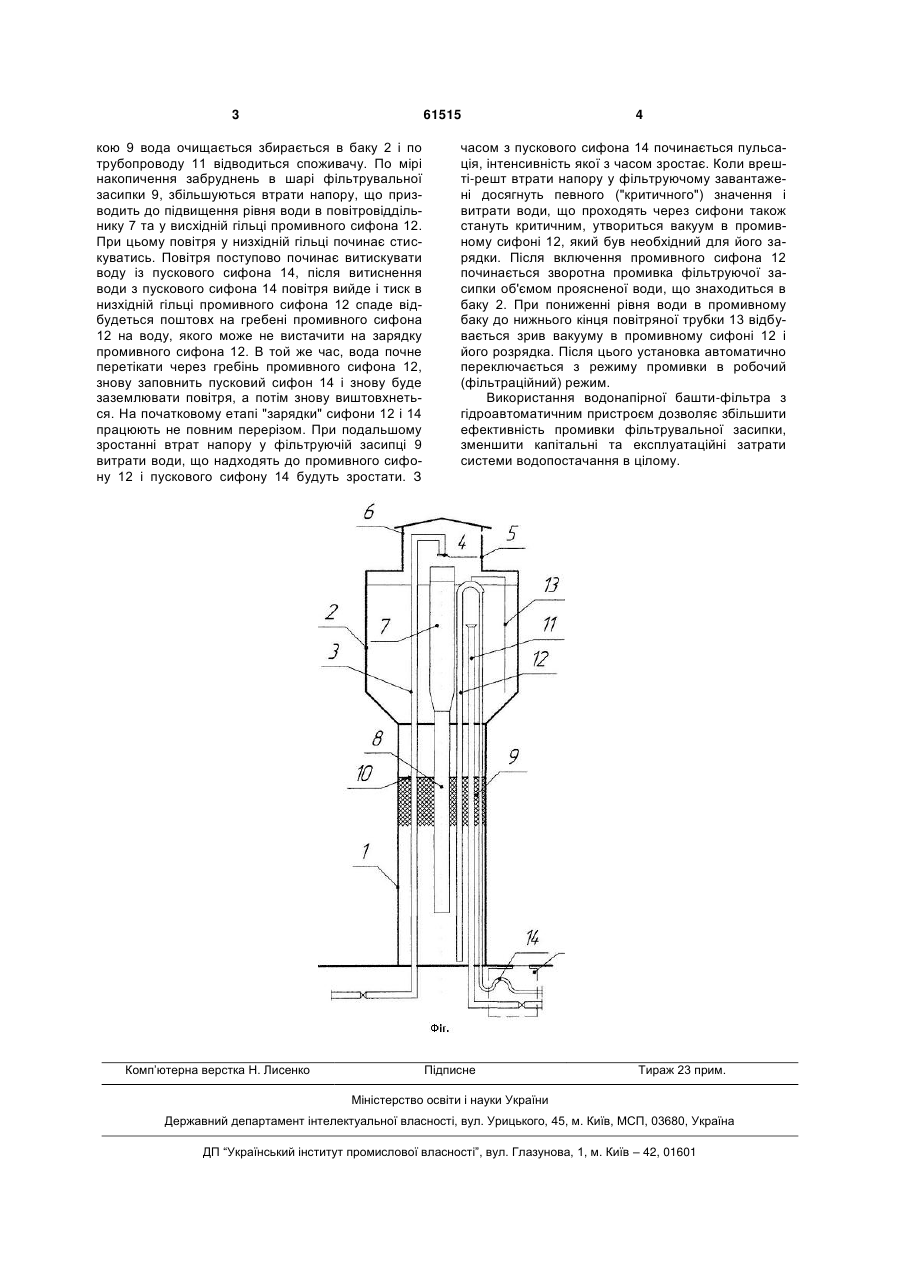

Водонапірна башта-фільтр з гідроавтоматичним пристроєм, що складається з стовбура, бака 3 61515 кою 9 вода очищається збирається в баку 2 і по трубопроводу 11 відводиться споживачу. По мірі накопичення забруднень в шарі фільтрувальної засипки 9, збільшуються втрати напору, що призводить до підвищення рівня води в повітровіддільнику 7 та у висхідній гільці промивного сифона 12. При цьому повітря у низхідній гільці починає стискуватись. Повітря поступово починає витискувати воду із пускового сифона 14, після витиснення води з пускового сифона 14 повітря вийде і тиск в низхідній гільці промивного сифона 12 спаде відбудеться поштовх на гребені промивного сифона 12 на воду, якого може не вистачити на зарядку промивного сифона 12. В той же час, вода почне перетікати через гребінь промивного сифона 12, знову заповнить пусковий сифон 14 і знову буде заземлювати повітря, а потім знову виштовхнеться. На початковому етапі "зарядки" сифони 12 і 14 працюють не повним перерізом. При подальшому зростанні втрат напору у фільтруючій засипці 9 витрати води, що надходять до промивного сифону 12 і пускового сифону 14 будуть зростати. З Комп’ютерна верстка Н. Лиcенко 4 часом з пускового сифона 14 починається пульсація, інтенсивність якої з часом зростає. Коли врешті-решт втрати напору у фільтруючому завантажені досягнуть певного ("критичного") значення і витрати води, що проходять через сифони також стануть критичним, утвориться вакуум в промивному сифоні 12, який був необхідний для його зарядки. Після включення промивного сифона 12 починається зворотна промивка фільтруючої засипки об'ємом проясненої води, що знаходиться в баку 2. При пониженні рівня води в промивному баку до нижнього кінця повітряної трубки 13 відбувається зрив вакууму в промивному сифоні 12 і його розрядка. Після цього установка автоматично переключається з режиму промивки в робочий (фільтраційний) режим. Використання водонапірної башти-фільтра з гідроавтоматичним пристроєм дозволяє збільшити ефективність промивки фільтрувальної засипки, зменшити капітальні та експлуатаційні затрати системи водопостачання в цілому. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWater tower-filter with hydroautomatic device
Автори англійськоюOrlov Valerii Olehovych, Zoschuk Vitalii Olehovych, Minaieva Nataliia Leonidivna, Chuliuk Anna Olehivna
Назва патенту російськоюВодонапорная башня-фильтр с гидроавтоматическим устройством
Автори російськоюОрлов Валерий Олегович, Зощук Виталий Олегович, Минаева Наталья Леонидовна, Чулюк Анна Олеговна
МПК / Мітки
МПК: C02F 1/64, B01D 24/00
Мітки: водонапірна, башта-фільтр, пристроєм, гідроавтоматичним
