Вимірювач параметрів стопи
Номер патенту: 74693
Опубліковано: 16.01.2006
Автори: Маєвський Віталій Сергійович, Ватолінський Леонід Єлівфєрієвич, Гадяцький Олександр Володимирович, Салєєва Антоніна Денисівна
Формула / Реферат

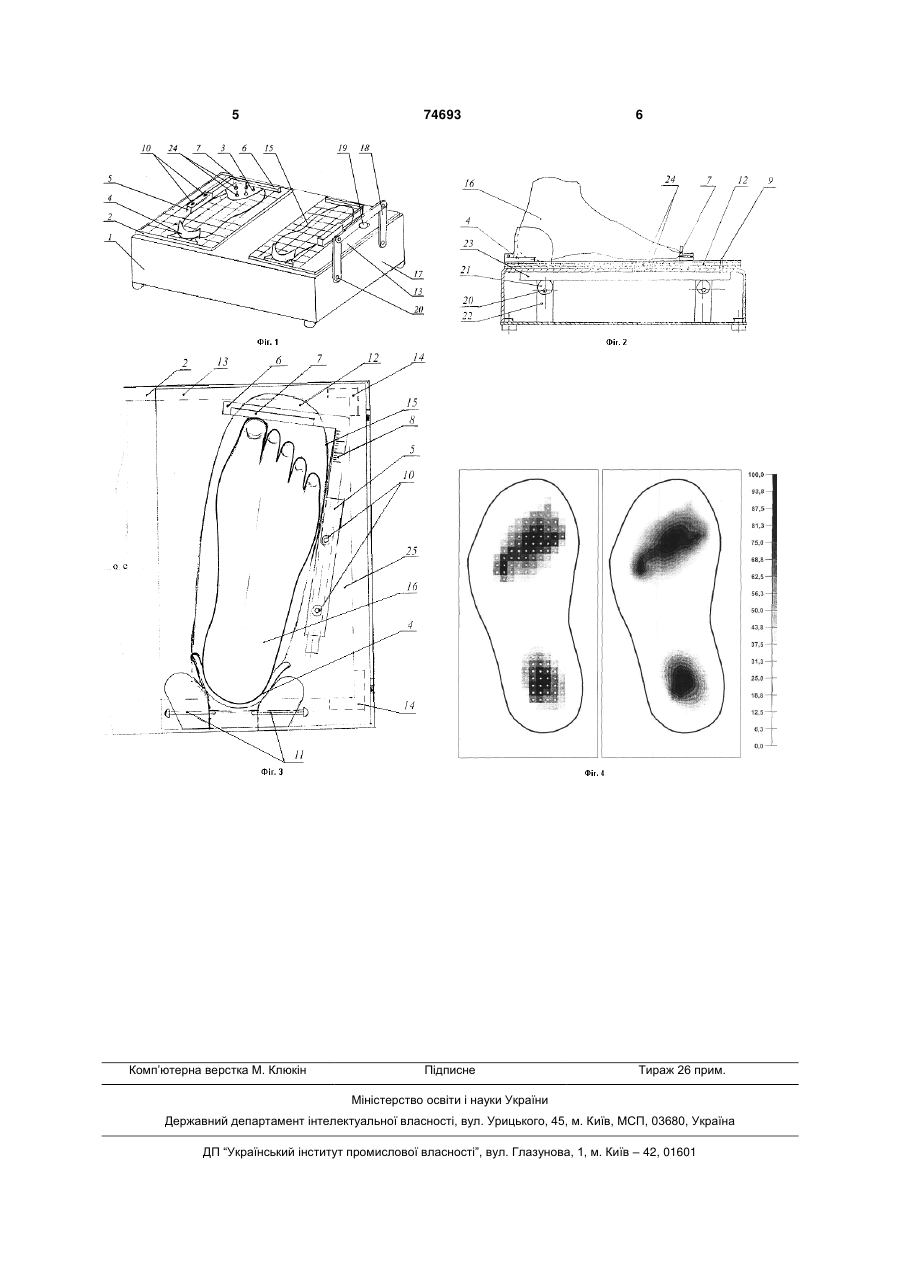

Вимірювач параметрів стопи, що включає корпус, вимірювальну платформу з отворами, виконаними на однаковій відстані один від одного, інденторний модуль з жорстко закріпленими на ньому інденторами, у вигляді загострених стержнів, важільно-кулачковий механізм з ручкою для підйому інденторного модуля, еластичну пластину, карту обстеження стоп, що знімається, та фіксатор стоп, який відрізняється тим, що має ложементи для п'яткового відділу, які жорстко, з можливістю знімання, з'єднані з вимірювальною платформою, та бокові упори для медіального відділу стоп, встановлені на платформі і виконані у вигляді прямокутного профілю, всередині якого розташовані Г-подібні повзуни, які містять на поперечному відділі упори на ділянку носка, а на поздовжньому відділі - вимірювальну лінійку.
Текст

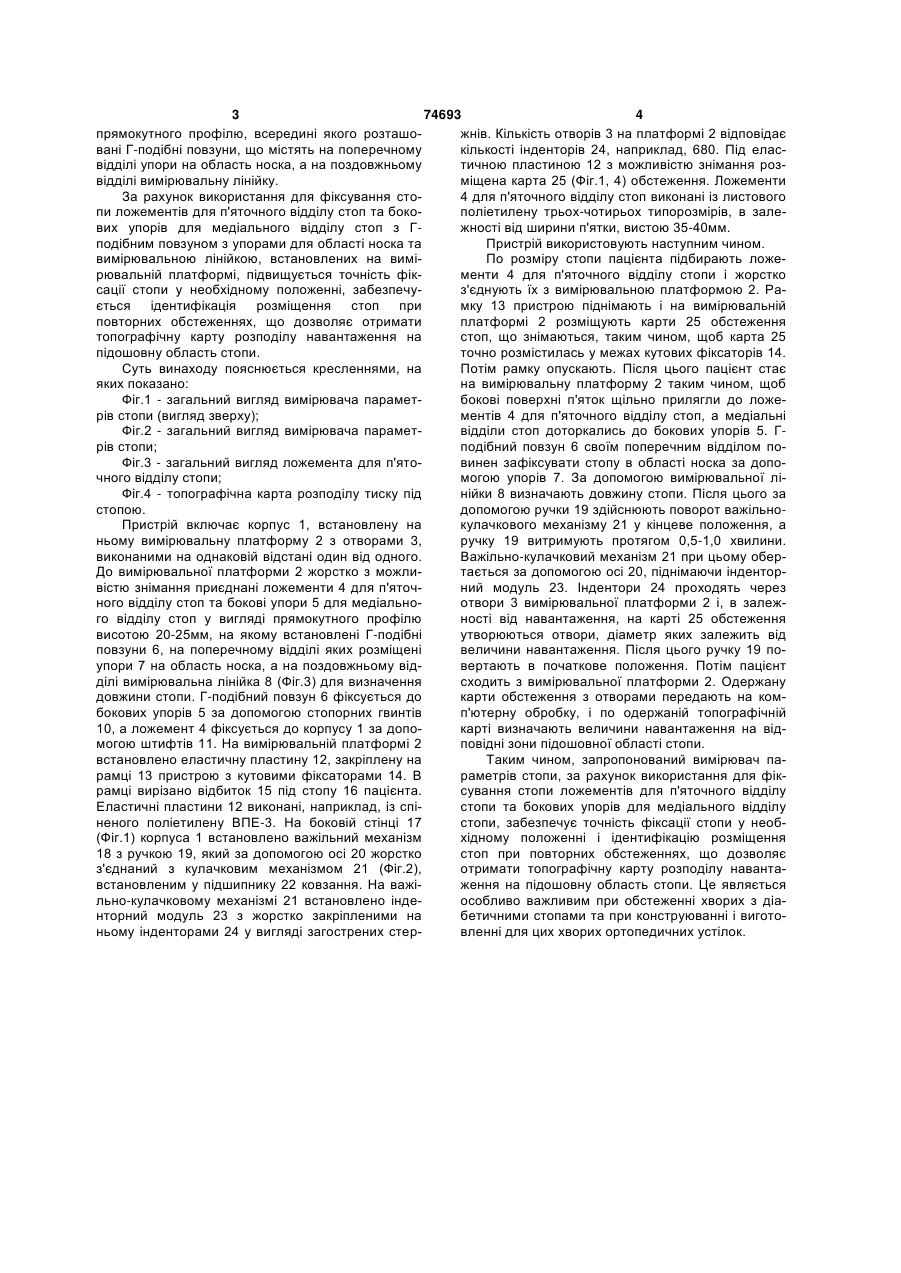

Вимірювач параметрів стопи, що включає корпус, вимірювальну платформу з отворами, виконаними на однаковій відстані один від одного, інденторний модуль з жорстко закріпленими на ньому інденторами, у вигляді загострених стержнів, важільно-кулачковий механізм з ручкою для підйому інденторного модуля, еластичну пластину, карту обстеження стоп, що знімається, та фіксатор стоп, який відрізняється тим, що має ложементи для п'яткового відділу, які жорстко, з можливістю знімання, з'єднані з вимірювальною платформою, та бокові упори для медіального відділу стоп, встановлені на платформі і виконані у вигляді прямокутного профілю, всередині якого розташовані Г-подібні повзуни, які містять на поперечному відділі упори на ділянку носка, а на поздовжньому відділі - вимірювальну лінійку. Винахід відноситься до медичної техніки, а саме до ортопедії, і може бути використаний для дослідження підошовної області стопи. Відомий вимірювач параметрів стопи для дослідження форми і розмірів підошовної поверхні стоп авт. св. SU № 1132915, 1984 p., що включає стійку, рухомі вимірювальні стержні та механізм повернення стержнів. Пристрій дозволяє отримувати дані про форму підошовної поверхні стопи. Недоліки пристрою полягають у тому, що важко визначати та коригувати параметри тиску на підошовній області деформованої стопи. Відомий також вимірювач параметрів стопи по патенту України № 31190 А, 2000p., який містить корпус, вимірювальну платформу з отворами, блок вимірювання навантажень у вигляді двох інденторних модулів, які переміщуються за рахунок важільно-кулачкового механізму, котрий з'єднаний з ручкою. Важільно-кулачковий механізм за допомогою ручки здійснює переміщення інденторного модуля, індентори якого впливають на карту обстеження та еластичну пластину. Пристрій дозволяє отримати інформацію про розподіл навантаження під стопою з прив'язкою до її контуру. Цей пристрій прийнято за прототип. Недоліки його полягають у тому, що при проведенні обстеження стоп та вимірюванні розподілу навантаження під стопою, фіксація стопи в заданому положенні при повторному обстеженні ускладнюється тому, що розміщення стоп на вимірювальній платформі здійснюється візуально. При цьому боковий упор у вигляді лінійки не має необхідної висоти, тим самим не фіксує стопу, а відсутність упора в області носка стопи впливає на точність фіксації стопи при обстеженні. Технічною задачею винаходу являється фіксування стоп у заданому положенні. Ця задача вирішена тим, що у вимірювачі параметрів стопи, що містить корпус, вимірювальну платформу з отворами виконаними на однаковій відстані один від одного, інденторний модуль з жорстко закріпленими на ньому інденторами, важільно-кулачковий механізм з ручкою для підйому інденторного модуля, еластичну пластину, карту обстеження стоп, що знімається, і фіксатор стоп, відмінністю є те, що в нього введені ложементи для п'яточного відділу, які жорстко з можливістю знімання з'єднані з вимірювальною платформою, та бокові упори для медіального відділу стоп, встановлені на платформі, які виконані у вигляді (19) UA (11) 74693 (13) C2 (21) 2004031783 (22) 11.03.2004 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Маєвський Віталій Сергійович, Салєєва Антоніна Денисівна, Гадяцький Олександр Володимирович, Ватолінський Леонід Єлівфєрієвич (73) Український науково-дослідний інститут протезування, протезобудування та відновлення працездатності (56) UA 31190, 15.12.2000 SU 1132915, 07.01.1985 CA 2431448, 10.12.2003 заявка US 2003/0033723, 20.02.2003 заявка JP 2003190121, 08.07.2003 SU 927221, 15.05.1982 3 74693 4 прямокутного профілю, всередині якого розташожнів. Кількість отворів 3 на платформі 2 відповідає вані Г-подібні повзуни, що містять на поперечному кількості інденторів 24, наприклад, 680. Під еласвідділі упори на область носка, а на поздовжньому тичною пластиною 12 з можливістю знімання розвідділі вимірювальну лінійку. міщена карта 25 (Фіг.1, 4) обстеження. Ложементи За рахунок використання для фіксування сто4 для п'яточного відділу стоп виконані із листового пи ложементів для п'яточного відділу стоп та бокополіетилену трьох-чотирьох типорозмірів, в залевих упорів для медіального відділу стоп з Гжності від ширини п'ятки, вистою 35-40мм. подібним повзуном з упорами для області носка та Пристрій використовують наступним чином. вимірювальною лінійкою, встановлених на виміПо розміру стопи пацієнта підбирають ложерювальній платформі, підвищується точність фікменти 4 для п'яточного відділу стопи і жорстко сації стопи у необхідному положенні, забезпечуз'єднують їх з вимірювальною платформою 2. Рається ідентифікація розміщення стоп при мку 13 пристрою піднімають і на вимірювальній повторних обстеженнях, що дозволяє отримати платформі 2 розміщують карти 25 обстеження топографічну карту розподілу навантаження на стоп, що знімаються, таким чином, щоб карта 25 підошовну область стопи. точно розмістилась у межах кутових фіксаторів 14. Суть винаходу пояснюється кресленнями, на Потім рамку опускають. Після цього пацієнт стає яких показано: на вимірювальну платформу 2 таким чином, щоб Фіг.1 - загальний вигляд вимірювача параметбокові поверхні п'яток щільно прилягли до ложерів стопи (вигляд зверху); ментів 4 для п'яточного відділу стоп, а медіальні Фіг.2 - загальний вигляд вимірювача параметвідділи стоп доторкались до бокових упорів 5. Грів стопи; подібний повзун 6 своїм поперечним відділом поФіг.3 - загальний вигляд ложемента для п'ятовинен зафіксувати стопу в області носка за допочного відділу стопи; могою упорів 7. За допомогою вимірювальної ліФіг.4 - топографічна карта розподілу тиску під нійки 8 визначають довжину стопи. Після цього за стопою. допомогою ручки 19 здійснюють поворот важільноПристрій включає корпус 1, встановлену на кулачкового механізму 21 у кінцеве положення, а ньому вимірювальну платформу 2 з отворами 3, ручку 19 витримують протягом 0,5-1,0 хвилини. виконаними на однаковій відстані один від одного. Важільно-кулачковий механізм 21 при цьому оберДо вимірювальної платформи 2 жорстко з можлитається за допомогою осі 20, піднімаючи інденторвістю знімання приєднані ложементи 4 для п'яточний модуль 23. Індентори 24 проходять через ного відділу стоп та бокові упори 5 для медіальноотвори 3 вимірювальної платформи 2 і, в залежго відділу стоп у вигляді прямокутного профілю ності від навантаження, на карті 25 обстеження висотою 20-25мм, на якому встановлені Г-подібні утворюються отвори, діаметр яких залежить від повзуни 6, на поперечному відділі яких розміщені величини навантаження. Після цього ручку 19 поупори 7 на область носка, а на поздовжньому відвертають в початкове положення. Потім пацієнт ділі вимірювальна лінійка 8 (Фіг.3) для визначення сходить з вимірювальної платформи 2. Одержану довжини стопи. Г-подібний повзун 6 фіксується до карти обстеження з отворами передають на комбокових упорів 5 за допомогою стопорних гвинтів п'ютерну обробку, і по одержаній топографічній 10, а ложемент 4 фіксується до корпусу 1 за допокарті визначають величини навантаження на відмогою штифтів 11. На вимірювальній платформі 2 повідні зони підошовної області стопи. встановлено еластичну пластину 12, закріплену на Таким чином, запропонований вимірювач парамці 13 пристрою з кутовими фіксаторами 14. В раметрів стопи, за рахунок використання для фікрамці вирізано відбиток 15 під стопу 16 пацієнта. сування стопи ложементів для п'яточного відділу Еластичні пластини 12 виконані, наприклад, із спістопи та бокових упорів для медіального відділу неного поліетилену ВПЕ-3. На боковій стінці 17 стопи, забезпечує точність фіксації стопи у необ(Фіг.1) корпуса 1 встановлено важільний механізм хідному положенні і ідентифікацію розміщення 18 з ручкою 19, який за допомогою осі 20 жорстко стоп при повторних обстеженнях, що дозволяє з'єднаний з кулачковим механізмом 21 (Фіг.2), отримати топографічну карту розподілу навантавстановленим у підшипнику 22 ковзання. На важіження на підошовну область стопи. Це являється льно-кулачковому механізмі 21 встановлено індеособливо важливим при обстеженні хворих з діанторний модуль 23 з жорстко закріпленими на бетичними стопами та при конструюванні і виготоньому інденторами 24 у вигляді загострених стервленні для цих хворих ортопедичних устілок. 5 Комп’ютерна верстка M. Клюкін 74693 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFoot measuring device
Автори англійськоюMaievskyi Vitalii Serhiovych, Salieieva Antonina Denysivna, Hadiatskyi Oleksandr Volodymyrovych, Vatolinskyi Leonid Yelivfierievych
Назва патенту російськоюИзмеритель параметров стопы
Автори російськоюМаевский Виталий Сергеевич, Салеева Антонина Денисовна, Гадяцкий Александр Владимирович, Ватолинский Леонид Еливферьевич
МПК / Мітки
МПК: A61B 5/107, A61B 5/103
Мітки: вимірювач, стопи, параметрів
