Спосіб механічно-пневматичного в’язання довговорсового килимарського вузла

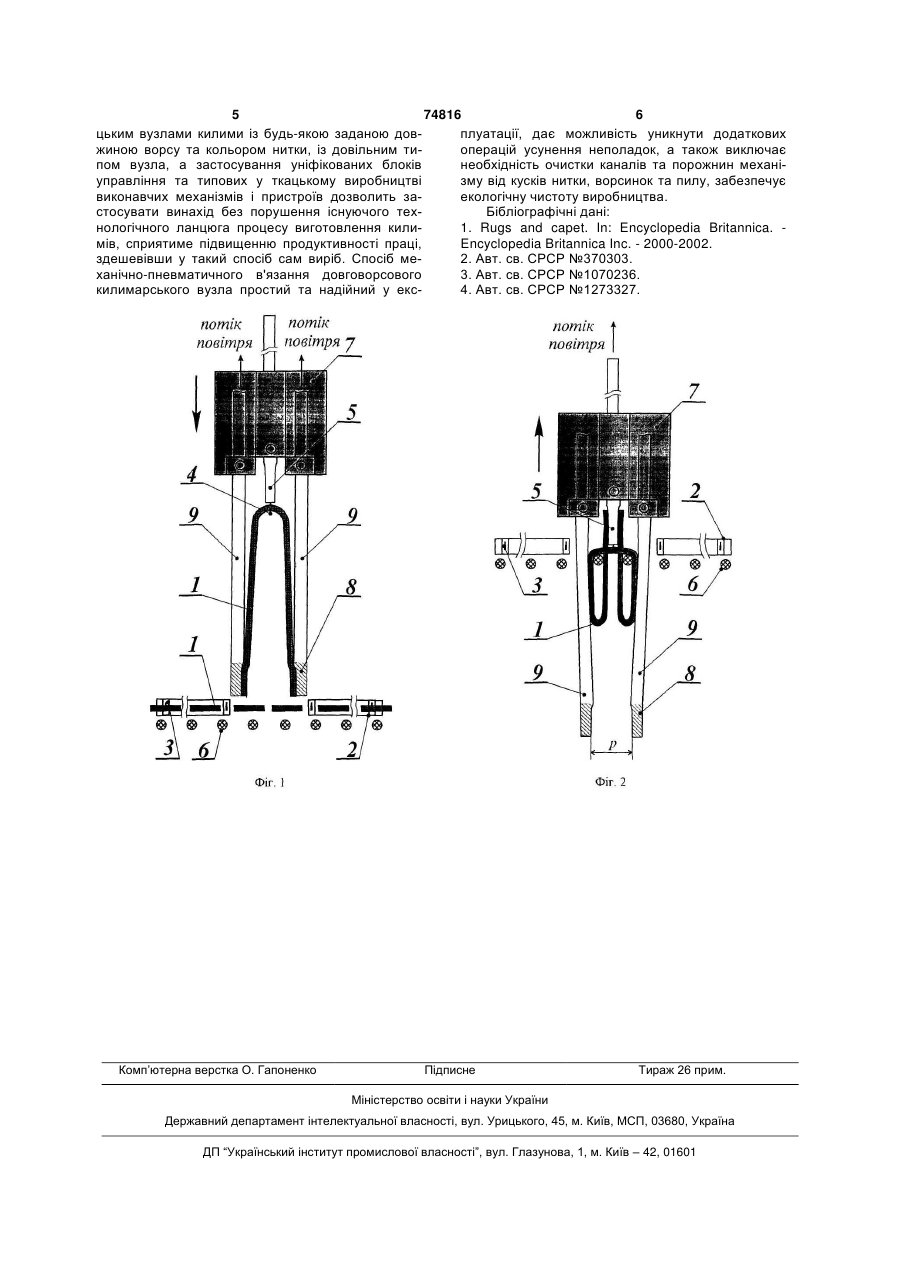

1. Спосіб в'язання довговорсового килимарського вузла, при якому здійснюють переміщення нитки вузла на нитках основи, причому переміщення першої навколо другої виконують за визначеною траєкторією відповідно до конфігурації вузла, який відрізняється тим, що переміщення нитки вузла реалізують поєднанням механічних і пневматичних операцій, спочатку фрагмент нитки вузла жорстко захоплюють посередині, механічно втягують у вилку, після чого кінці фрагмента нитки C2 1 3 74816 4 лу від різних частинок із зупинкою всього механіза відстань зведення окремих елементів мехаму, що негативно впливає на продуктивність. У нізму охоплення ниток основи визначають залеждругому випадку спосіб полягає у застосуванні ністю: зворотно-поступального руху, де передбачено р=2,2d механічне розміщення вузлов'язальної головки на На Фіг.1 та Фіг.2 представлено схему виконаннитках основи, огинання їх вузлоутворюючою нитня способу у складі: фрагмента нитки вузла 1, жокою, захоплення нитки в’язання, виведення її кінлоба 2, гачків-обмежувачів 3, рухомого гачка 4, ців між нитки основи, утворення вузла гачками та порожнистого штоку 5, ниток основи 6, колодки 7, його збивання. Ці операції здійснюють, тримаючи в наконечників 8 порожнистої вилки 9. руках корпус вузлов'язального механізму та маніСпосіб механічно-пневматичного в'язання довпулюючи ним. Таким чином, поєднують ручне і говоросового килимарського вузла виконують у механічне в'язання килимів, що не може забезпепослідовності, показаній на Фіг.1 та Фіг.2. Фрагчити високу продуктивність виготовлення килимів, мент нитки вузла 1 діаметра d і заздалегідь визнаавтоматизацію їх виробництва, а також призводить ченої довжини l, що зумовлена довжиною ворса m, до обмеження кольорової гами виробів та зменрозташовують у жолобі 2 між гачкамишення щільності вузлів на одиницю площі. обмежувачами 3, фіксують посередині рухомим В основу винаходу поставлено завдання ствогачком 4 до торця порожнистого штоку 5. Після рення способу механічно-пневматичного в'язання цього шток 5 разом із захопленою ниткою 1 передовговорсового килимарського вузла шляхом фоміщають у площині, перпендикулярній до площини рмування його за рахунок зворотно-поступального ниток основи 6 діаметром d1, витягуючи її (нитку 1) руху механізмів штока та вилки разом із колодкою, із жолоба 2 та гачків-обмежувачів 3. Зупиняють до якої вони прикріплені у поєднанні із подачею у втягування штоку 5 в колодку 7 у момент досягвідповідні часові проміжки потоків повітря через нення кінцями фрагмента нитки вузла 1 наконечвнутрішні порожнини вилки і штока для пневматиників 8 порожнистої вилки 9 і одночасно створючного утримання та фіксування нитки в'язання, що ють розрідження відкачуванням повітря у дозволить забезпечити в'язання вузлів із довільпорожнинах вилки 9. Завдяки ефекту всмоктуванною довжиною ворсу, візуальний контроль проценя вільні кінці фрагменту нитки вузла 1 фіксують су та дасть можливість виключити ручну працю, на наконечниках 8. Відтак, у цьому положенні фрамеханізувати та автоматизувати технологію вигогмент нитки вузла 1 разом із зупиненим штоком 5 товлення килимів. та жорстко встановленою на колодці 7 вилкою 9 Поставлене завдання вирішують поєднанням подають у зворотному напрямку до ниток основи 6 механічного виконання подачі нитки в'язання із механічним пересуванням колодки 7. Нитку вузла пневматичною її фіксацією потоком повітря на 1 заводять між ниток основи 6, кількість яких и елементах механізму зав'язування вузла. Швидвизначена типом вузла та регламентує кількість кість потоку повітря визначена співвідношенням проміжків k між ними, із одночасним зближенням поперечних розмірів каналів та сопел, а їх розмікінців вилки 9 на задану віддаль p. Тоді механічно щення на певній віддалі, відповідно до способу, звільняють нитку вузла 1 від рухомого гачка 4 і забезпечить разом із рухомими деталями механіпродовжують переміщення порожнистого штока 5 зму утримання нитки, її пересування під час в'яу цьому ж напрямку. Нитка вузла 1 виходить позання. Власне співвідношення розмірів рухомих верх штока 5, який продовжують переміщати подеталей штоку, вилки та перерізу каналів потоку під нею (ниткою 1) і поміж захопленими нитками повітря, їх розташування на визначеній віддалі основи 6 до досягнення його кінцем зафіксованих дасть можливість, відповідно до способу, в'язати кінців фрагменту нитки вузла 1 на наконечниках 8 довговорсові килимарські вузли. Завдяки перемівилки 9. Досягнувши зближення до вільного кінця щенню нитки в'язання тільки у площині нормальній штока 5 кінців наконечників 8 із пневматично зафідо площини ниток основи, усунено тривале тертя ксованими на них кінцями фрагменту нитки вузла поверхонь ниток основи до вузлоутворюючих ни1, припиняють розрідження в порожнинах вилки 9, ток. В результаті спрощення способу в'язання одночасно створюючи його у порожнині штока 5 і отримують можливість забезпечити неперервність таким чином перехоплюють кінці фрагменту нитки виробництва та автоматизацію процесу виготоввузла 1 із наконечників 8 на шток 5, де фіксують їх лення довговорсових килимів. У порівнянні із протакож пневматично. Дальше шток 5 із зафіксоватотипом пневматично-механічне утримання нитки ними кінцями фрагмента нитки вузла 1 переміщавузла призводить до відсутності потреби безпосеють у зворотному напрямку в колодку 7, формуючи редньої участі людини в процесі в'язання, а періокилимовий вузол заданого типу і затягуючи його на дичність пневматичної подачі повітря дасть змогу нитках основи 6. В момент зупинки штока 5 у кінуникнути забивання механізму ворсом. цевому положенні припиняють всмоктування повіСпосіб механічно-пневматичного в'язання довтря із його порожнини, чим звільнять сформований говоросового килимарського вузла здійснюють, вузол від його безпосереднього контакту із механівиходячи із залежності довжини нитки вузла І, зазмом в'язання. Так формують килимарський вузол, даної довжини ворсу килима m, діаметрів нитки завершивши повний цикл операцій механічнооснови d та нитки вузла d1, відстані між нитками пневматичного в'язання довговорсового килимароснови n, кількості проміжків між захопленими нитського вузла. ками основи k, відстані зведеня кінців механізму Таким чином, здійснюють спосіб механічноохоплення ниток основи p. Зазначені величини пневматичного в'язання довговорсового килимарпов'язані між собою таким чином: ського вузла, що дозволяє в'язати, наприклад в даній інтерпретації, турецьким чи подвійним туреl=2m+4 (d+2d1)+nk, 5 74816 6 цьким вузлами килими із будь-якою заданою довплуатації, дає можливість уникнути додаткових жиною ворсу та кольором нитки, із довільним тиоперацій усунення неполадок, а також виключає пом вузла, а застосування уніфікованих блоків необхідність очистки каналів та порожнин механіуправління та типових у ткацькому виробництві зму від кусків нитки, ворсинок та пилу, забезпечує виконавчих механізмів і пристроїв дозволить заекологічну чистоту виробництва. стосувати винахід без порушення існуючого техБібліографічні дані: нологічного ланцюга процесу виготовлення кили1. Rugs and capet. In: Encyclopedia Britannica. мів, сприятиме підвищенню продуктивності праці, Encyclopedia Britannica Inc. - 2000-2002. здешевівши у такий спосіб сам виріб. Спосіб ме2. Авт. св. СРСР №370303. ханічно-пневматичного в'язання довговорсового 3. Авт. св. СРСР №1070236. килимарського вузла простий та надійний у екс4. Авт. св. СРСР №1273327. Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
