Водовідвідний колектор з дреною

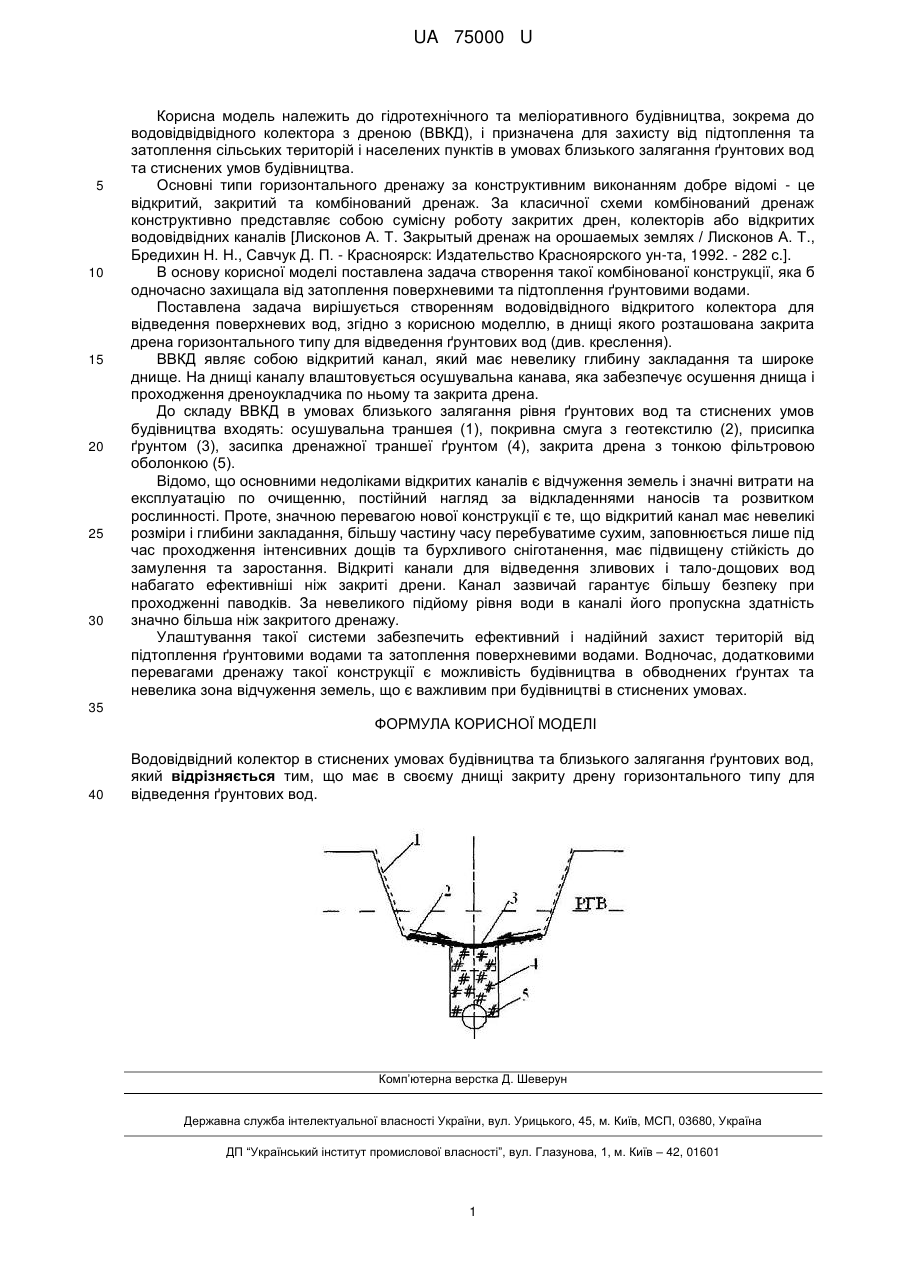

Реферат: Водовідвідний колектор в стиснених умовах будівництва та близького залягання ґрунтових вод містить в своєму днищі закриту дрену горизонтального типу для відведення ґрунтових вод. UA 75000 U (12) UA 75000 U UA 75000 U 5 10 15 20 25 30 Корисна модель належить до гідротехнічного та меліоративного будівництва, зокрема до водовідвідвідного колектора з дреною (ВВКД), і призначена для захисту від підтоплення та затоплення сільських територій і населених пунктів в умовах близького залягання ґрунтових вод та стиснених умов будівництва. Основні типи горизонтального дренажу за конструктивним виконанням добре відомі - це відкритий, закритий та комбінований дренаж. За класичної схеми комбінований дренаж конструктивно представляє собою сумісну роботу закритих дрен, колекторів або відкритих водовідвідних каналів [Лисконов А. Т. Закрытый дренаж на орошаемых землях / Лисконов А. Т., Бредихин Н. Н., Савчук Д. П. - Красноярск: Издательство Красноярского ун-та, 1992. - 282 с.]. В основу корисної моделі поставлена задача створення такої комбінованої конструкції, яка б одночасно захищала від затоплення поверхневими та підтоплення ґрунтовими водами. Поставлена задача вирішується створенням водовідвідного відкритого колектора для відведення поверхневих вод, згідно з корисною моделлю, в днищі якого розташована закрита дрена горизонтального типу для відведення ґрунтових вод (див. креслення). ВВКД являє собою відкритий канал, який має невелику глибину закладання та широке днище. На днищі каналу влаштовується осушувальна канава, яка забезпечує осушення днища і проходження дреноукладчика по ньому та закрита дрена. До складу ВВКД в умовах близького залягання рівня ґрунтових вод та стиснених умов будівництва входять: осушувальна траншея (1), покривна смуга з геотекстилю (2), присипка ґрунтом (3), засипка дренажної траншеї ґрунтом (4), закрита дрена з тонкою фільтровою оболонкою (5). Відомо, що основними недоліками відкритих каналів є відчуження земель і значні витрати на експлуатацію по очищенню, постійний нагляд за відкладеннями наносів та розвитком рослинності. Проте, значною перевагою нової конструкції є те, що відкритий канал має невеликі розміри і глибини закладання, більшу частину часу перебуватиме сухим, заповнюється лише під час проходження інтенсивних дощів та бурхливого сніготанення, має підвищену стійкість до замулення та заростання. Відкриті канали для відведення зливових і тало-дощових вод набагато ефективніші ніж закриті дрени. Канал зазвичай гарантує більшу безпеку при проходженні паводків. За невеликого підйому рівня води в каналі його пропускна здатність значно більша ніж закритого дренажу. Улаштування такої системи забезпечить ефективний і надійний захист територій від підтоплення ґрунтовими водами та затоплення поверхневими водами. Водночас, додатковими перевагами дренажу такої конструкції є можливість будівництва в обводнених ґрунтах та невелика зона відчуження земель, що є важливим при будівництві в стиснених умовах. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Водовідвідний колектор в стиснених умовах будівництва та близького залягання ґрунтових вод, який відрізняється тим, що має в своєму днищі закриту дрену горизонтального типу для відведення ґрунтових вод. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
