Сонячний тепловий колектор

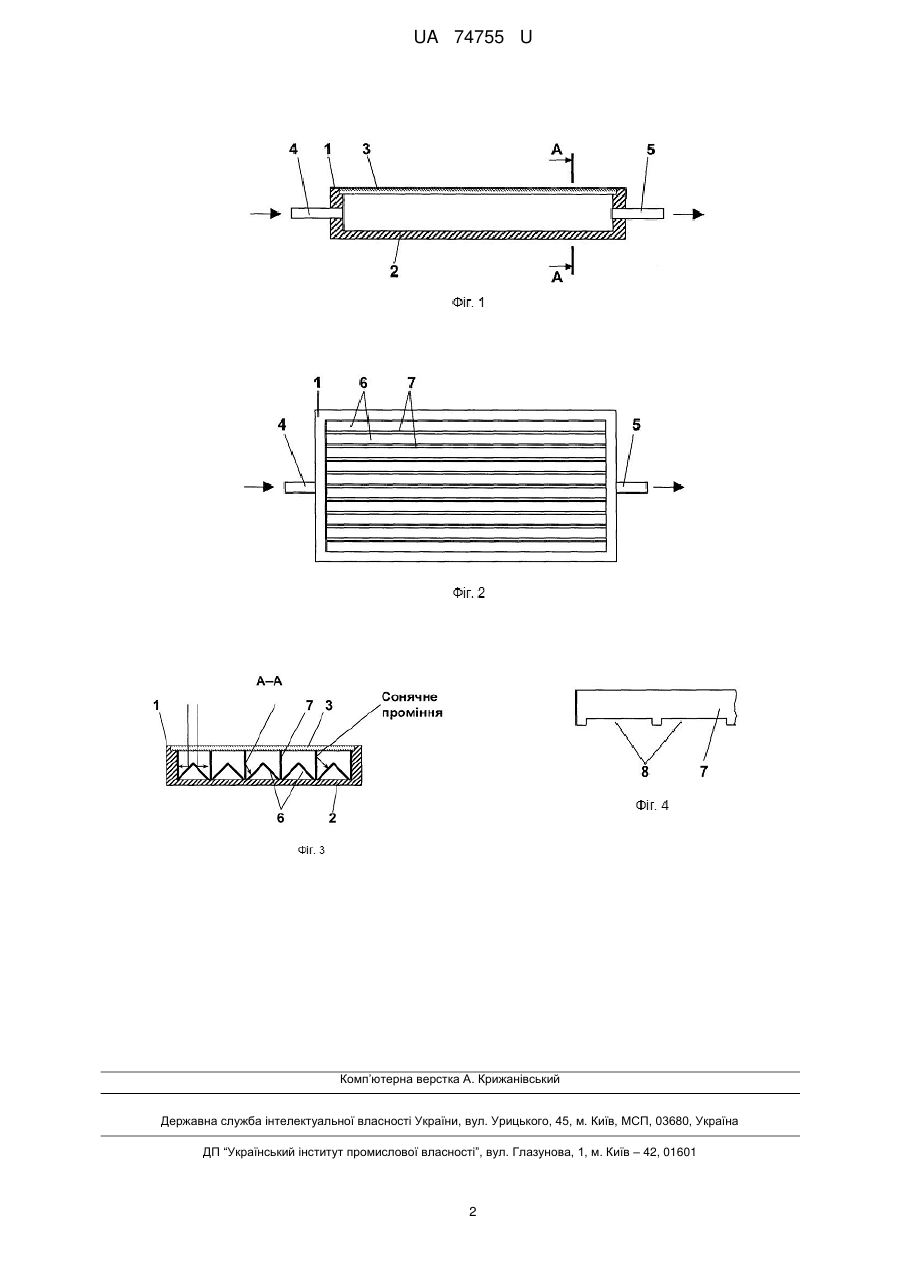

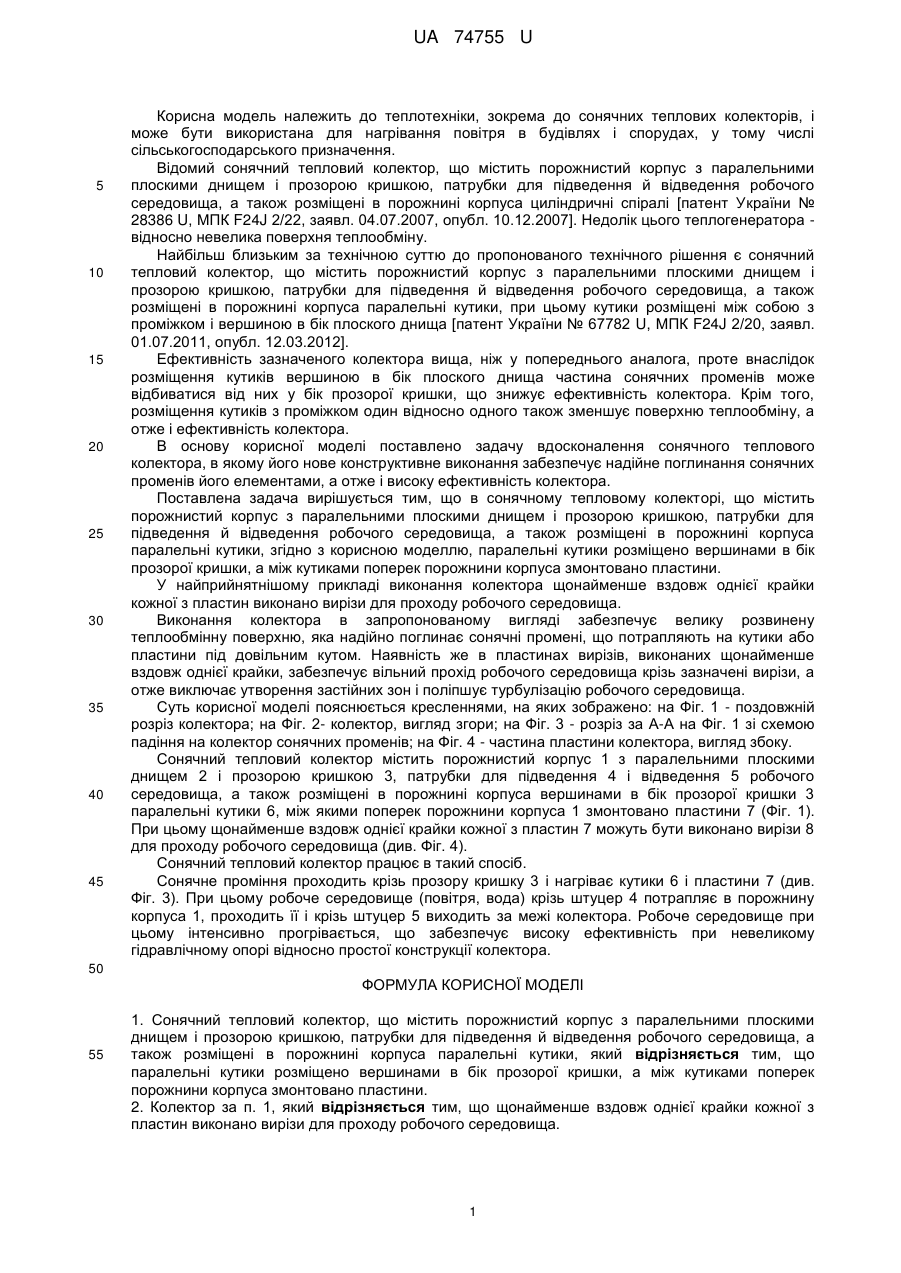

Реферат: UA 74755 U UA 74755 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до теплотехніки, зокрема до сонячних теплових колекторів, і може бути використана для нагрівання повітря в будівлях і спорудах, у тому числі сільськогосподарського призначення. Відомий сонячний тепловий колектор, що містить порожнистий корпус з паралельними плоскими днищем і прозорою кришкою, патрубки для підведення й відведення робочого середовища, а також розміщені в порожнині корпуса циліндричні спіралі [патент України № 28386 U, МПК F24J 2/22, заявл. 04.07.2007, опубл. 10.12.2007]. Недолік цього теплогенератора відносно невелика поверхня теплообміну. Найбільш близьким за технічною суттю до пропонованого технічного рішення є сонячний тепловий колектор, що містить порожнистий корпус з паралельними плоскими днищем і прозорою кришкою, патрубки для підведення й відведення робочого середовища, а також розміщені в порожнині корпуса паралельні кутики, при цьому кутики розміщені між собою з проміжком і вершиною в бік плоского днища [патент України № 67782 U, МПК F24J 2/20, заявл. 01.07.2011, опубл. 12.03.2012]. Ефективність зазначеного колектора вища, ніж у попереднього аналога, проте внаслідок розміщення кутиків вершиною в бік плоского днища частина сонячних променів може відбиватися від них у бік прозорої кришки, що знижує ефективність колектора. Крім того, розміщення кутиків з проміжком один відносно одного також зменшує поверхню теплообміну, а отже і ефективність колектора. В основу корисної моделі поставлено задачу вдосконалення сонячного теплового колектора, в якому його нове конструктивне виконання забезпечує надійне поглинання сонячних променів його елементами, а отже і високу ефективність колектора. Поставлена задача вирішується тим, що в сонячному тепловому колекторі, що містить порожнистий корпус з паралельними плоскими днищем і прозорою кришкою, патрубки для підведення й відведення робочого середовища, а також розміщені в порожнині корпуса паралельні кутики, згідно з корисною моделлю, паралельні кутики розміщено вершинами в бік прозорої кришки, а між кутиками поперек порожнини корпуса змонтовано пластини. У найприйнятнішому прикладі виконання колектора щонайменше вздовж однієї крайки кожної з пластин виконано вирізи для проходу робочого середовища. Виконання колектора в запропонованому вигляді забезпечує велику розвинену теплообмінну поверхню, яка надійно поглинає сонячні промені, що потрапляють на кутики або пластини під довільним кутом. Наявність же в пластинах вирізів, виконаних щонайменше вздовж однієї крайки, забезпечує вільний прохід робочого середовища крізь зазначені вирізи, а отже виключає утворення застійних зон і поліпшує турбулізацію робочого середовища. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поздовжній розріз колектора; на Фіг. 2- колектор, вигляд згори; на Фіг. 3 - розріз за А-А на Фіг. 1 зі схемою падіння на колектор сонячних променів; на Фіг. 4 - частина пластини колектора, вигляд збоку. Сонячний тепловий колектор містить порожнистий корпус 1 з паралельними плоскими днищем 2 і прозорою кришкою 3, патрубки для підведення 4 і відведення 5 робочого середовища, а також розміщені в порожнині корпуса вершинами в бік прозорої кришки 3 паралельні кутики 6, між якими поперек порожнини корпуса 1 змонтовано пластини 7 (Фіг. 1). При цьому щонайменше вздовж однієї крайки кожної з пластин 7 можуть бути виконано вирізи 8 для проходу робочого середовища (див. Фіг. 4). Сонячний тепловий колектор працює в такий спосіб. Сонячне проміння проходить крізь прозору кришку 3 і нагріває кутики 6 і пластини 7 (див. Фіг. 3). При цьому робоче середовище (повітря, вода) крізь штуцер 4 потрапляє в порожнину корпуса 1, проходить її і крізь штуцер 5 виходить за межі колектора. Робоче середовище при цьому інтенсивно прогрівається, що забезпечує високу ефективність при невеликому гідравлічному опорі відносно простої конструкції колектора. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Сонячний тепловий колектор, що містить порожнистий корпус з паралельними плоскими днищем і прозорою кришкою, патрубки для підведення й відведення робочого середовища, а також розміщені в порожнині корпуса паралельні кутики, який відрізняється тим, що паралельні кутики розміщено вершинами в бік прозорої кришки, а між кутиками поперек порожнини корпуса змонтовано пластини. 2. Колектор за п. 1, який відрізняється тим, що щонайменше вздовж однієї крайки кожної з пластин виконано вирізи для проходу робочого середовища. 1 UA 74755 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
