Спосіб поперечного розпилу крихких матеріалів

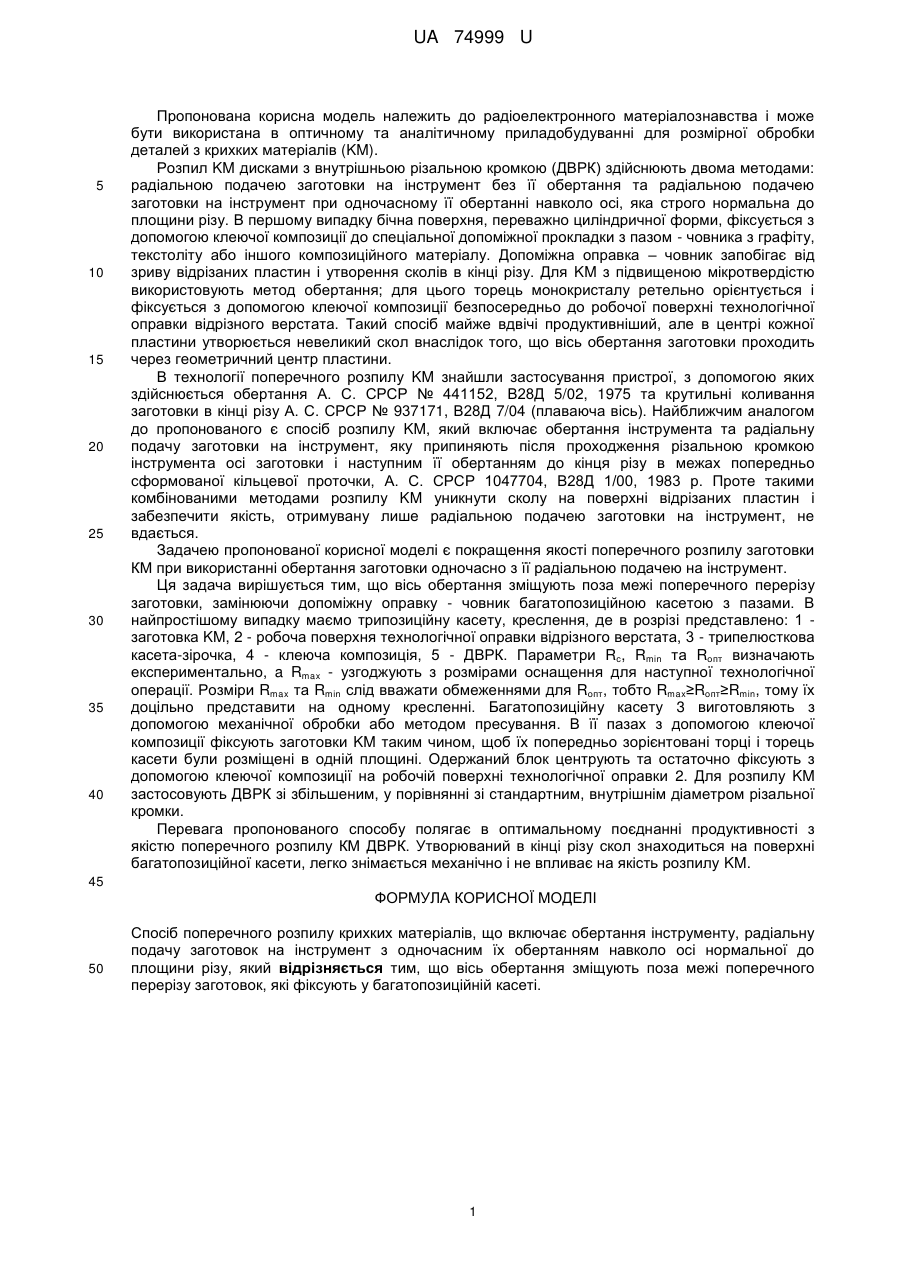

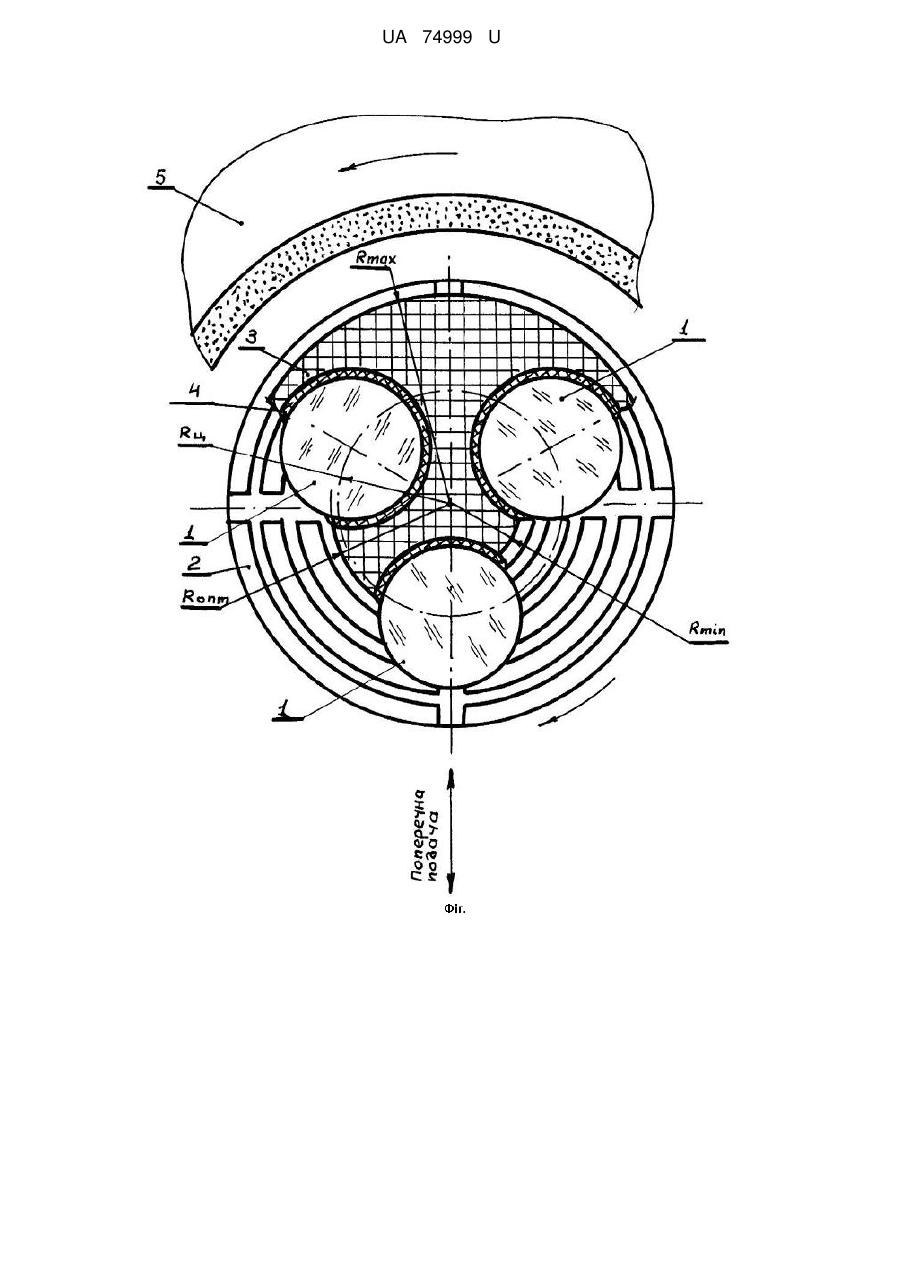

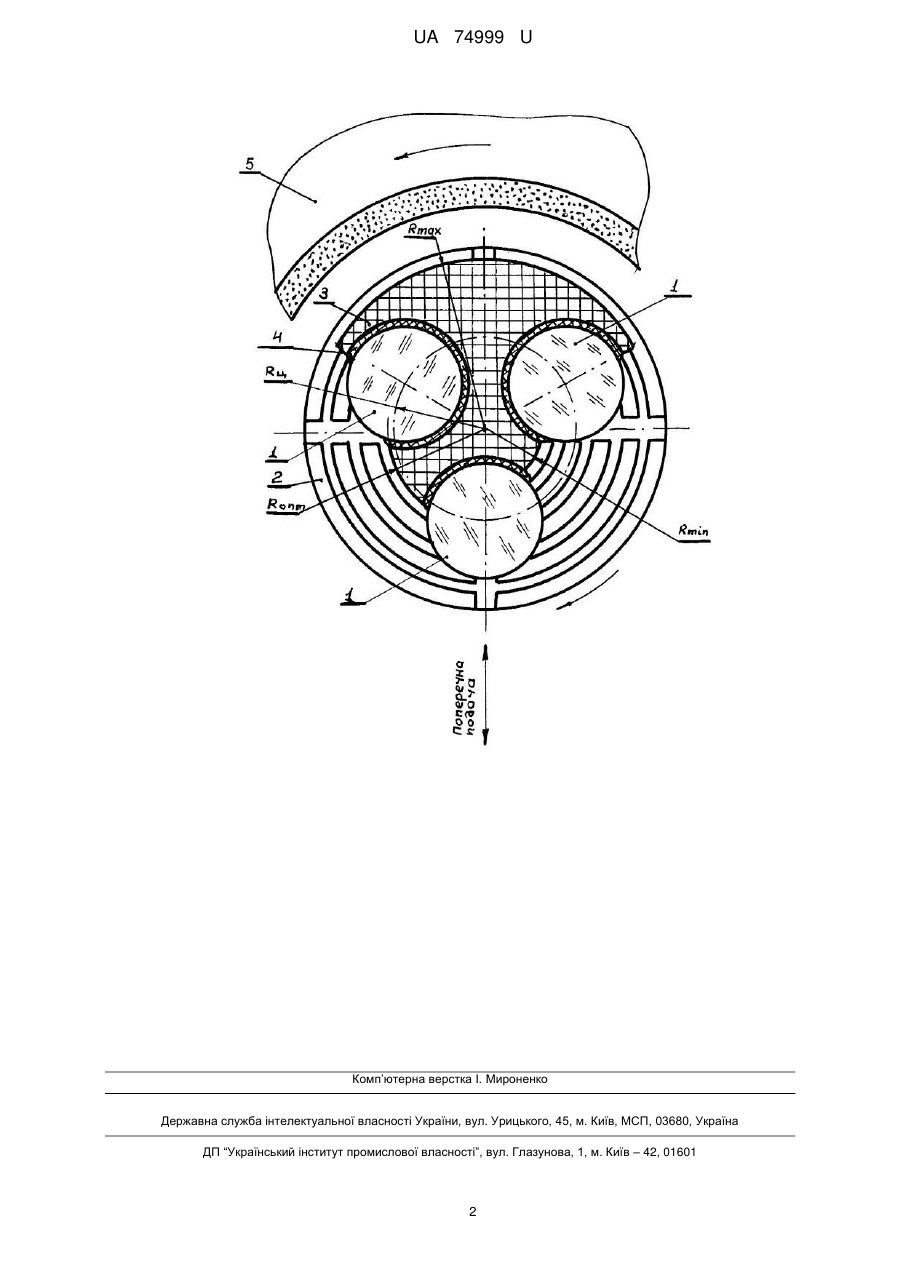

Реферат: Спосіб поперечного розпилу крихких матеріалів включає обертання інструменту, радіальну подачу заготовок на інструмент з одночасним їх обертанням навколо осі нормальної до площини різу. Крім того, вісь обертання зміщують поза межі поперечного перерізу заготовок, які фіксують у багатопозиційній касеті. UA 74999 U (54) СПОСІБ ПОПЕРЕЧНОГО РОЗПИЛУ КРИХКИХ МАТЕРІАЛІВ UA 74999 U UA 74999 U 5 10 15 20 25 30 35 40 Пропонована корисна модель належить до радіоелектронного матеріалознавства і може бути використана в оптичному та аналітичному приладобудуванні для розмірної обробки деталей з крихких матеріалів (KM). Розпил KM дисками з внутрішньою різальною кромкою (ДВРК) здійснюють двома методами: радіальною подачею заготовки на інструмент без її обертання та радіальною подачею заготовки на інструмент при одночасному її обертанні навколо осі, яка строго нормальна до площини різу. В першому випадку бічна поверхня, переважно циліндричної форми, фіксується з допомогою клеючої композиції до спеціальної допоміжної прокладки з пазом - човника з графіту, текстоліту або іншого композиційного матеріалу. Допоміжна оправка – човник запобігає від зриву відрізаних пластин і утворення сколів в кінці різу. Для KM з підвищеною мікротвердістю використовують метод обертання; для цього торець монокристалу ретельно орієнтується і фіксується з допомогою клеючої композиції безпосередньо до робочої поверхні технологічної оправки відрізного верстата. Такий спосіб майже вдвічі продуктивніший, але в центрі кожної пластини утворюється невеликий скол внаслідок того, що вісь обертання заготовки проходить через геометричний центр пластини. В технології поперечного розпилу KM знайшли застосування пристрої, з допомогою яких здійснюється обертання А. С. СРСР № 441152, В28Д 5/02, 1975 та крутильні коливання заготовки в кінці різу А. С. СРСР № 937171, В28Д 7/04 (плаваюча вісь). Найближчим аналогом до пропонованого є спосіб розпилу KM, який включає обертання інструмента та радіальну подачу заготовки на інструмент, яку припиняють після проходження різальною кромкою інструмента осі заготовки і наступним її обертанням до кінця різу в межах попередньо сформованої кільцевої проточки, А. С. СРСР 1047704, В28Д 1/00, 1983 р. Проте такими комбінованими методами розпилу KM уникнути сколу на поверхні відрізаних пластин і забезпечити якість, отримувану лише радіальною подачею заготовки на інструмент, не вдається. Задачею пропонованої корисної моделі є покращення якості поперечного розпилу заготовки КМ при використанні обертання заготовки одночасно з її радіальною подачею на інструмент. Ця задача вирішується тим, що вісь обертання зміщують поза межі поперечного перерізу заготовки, замінюючи допоміжну оправку - човник багатопозиційною касетою з пазами. В найпростішому випадку маємо трипозиційну касету, креслення, де в розрізі представлено: 1 заготовка KM, 2 - робоча поверхня технологічної оправки відрізного верстата, 3 - трипелюсткова касета-зірочка, 4 - клеюча композиція, 5 - ДВРК. Параметри Rс, Rmin та Rопт визначають експериментально, a Rmax - узгоджують з розмірами оснащення для наступної технологічної операції. Розміри Rmax та Rmin слід вважати обмеженнями для Rопт, тобто Rmax≥Rопт≥Rmin, тому їх доцільно представити на одному кресленні. Багатопозиційну касету 3 виготовляють з допомогою механічної обробки або методом пресування. В її пазах з допомогою клеючої композиції фіксують заготовки KM таким чином, щоб їх попередньо зорієнтовані торці і торець касети були розміщені в одній площині. Одержаний блок центрують та остаточно фіксують з допомогою клеючої композиції на робочій поверхні технологічної оправки 2. Для розпилу KM застосовують ДВРК зі збільшеним, у порівнянні зі стандартним, внутрішнім діаметром різальної кромки. Перевага пропонованого способу полягає в оптимальному поєднанні продуктивності з якістю поперечного розпилу КМ ДВРК. Утворюваний в кінці різу скол знаходиться на поверхні багатопозиційної касети, легко знімається механічно і не впливає на якість розпилу KM. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб поперечного розпилу крихких матеріалів, що включає обертання інструменту, радіальну подачу заготовок на інструмент з одночасним їх обертанням навколо осі нормальної до площини різу, який відрізняється тим, що вісь обертання зміщують поза межі поперечного перерізу заготовок, які фіксують у багатопозиційній касеті. 1 UA 74999 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП“Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
