Відцентровий насос

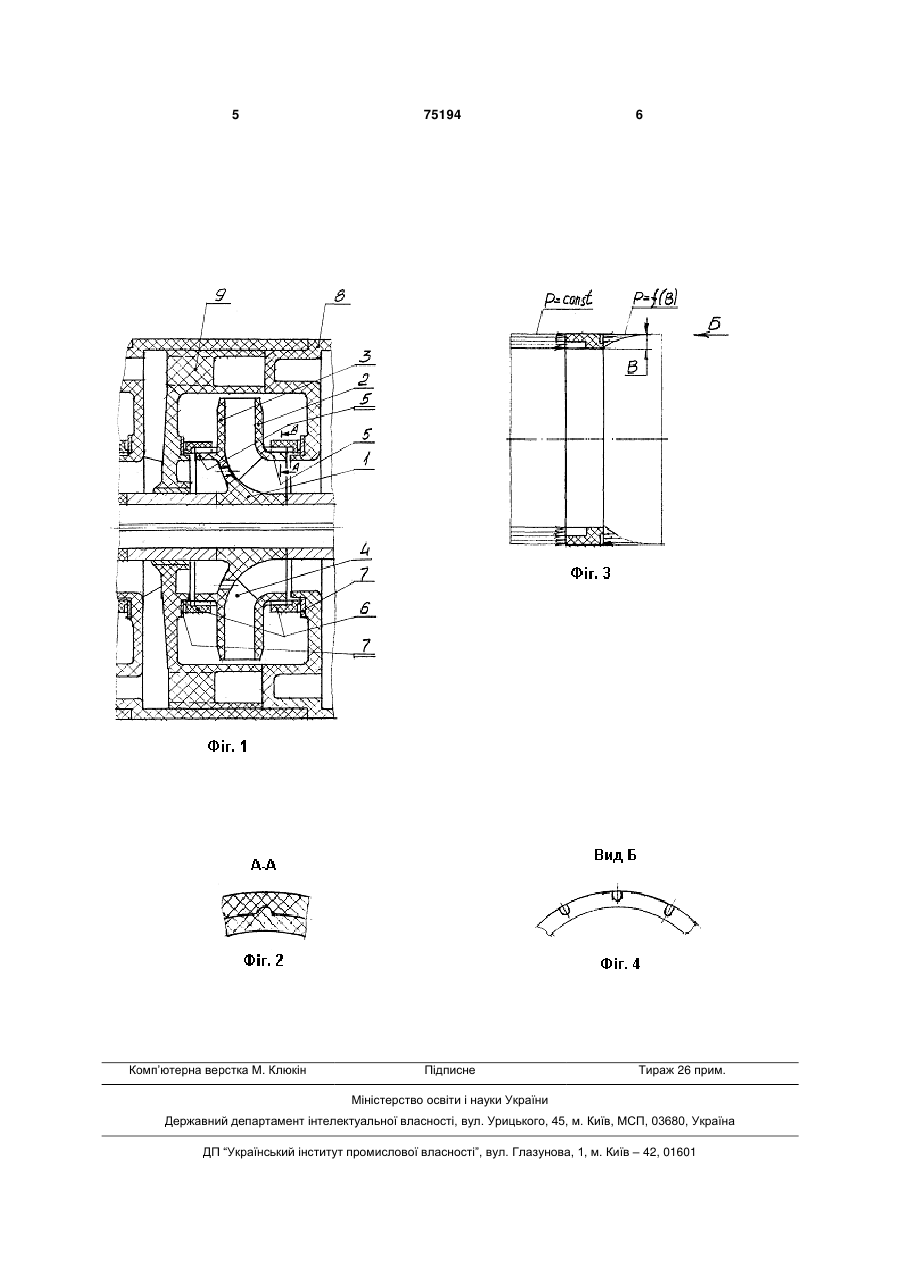

1. Відцентровий насос, що має робоче колесо з дисками, що з'єднані лопатками, і з буртиками на них та ущільнення між буртиками і нерухомими деталями насоса, який відрізняється тим, що ущільнення виконують у вигляді знімного пересувного кільця, яке надівають на буртик з фіксацією 3 75194 4 деталями насоса, це ущільнення виконують у На фіг. 1 зображений поздовжній переріз навигляді знімального пересувного кільця, яке одясоса на прикладі свердловинного насоса, на фіг. 2 гають на буртик з фіксацією для обертання з ним і - варіант фіксації пересувного кільця з буртиком з можливістю осьового пересування по ньому до для їх сумісного обертання, на фіг. 3 - епюри тиску упору у нерухому деталь насоса та з необхідним рідини на торцеві поверхні пересувного кільця, на притисненням до неї за рахунок зусилля, яке фіг.4 - вид Б на поверхню тертя пересувного виникає на пересувному кільці від перепаду тиску кільця з не крізними канавками. на його торцевих поверхнях. Пересувне кільце Насос має робоче колесо 1 з дисками 2 та 3, виконують із антифрикційного матеріалу, а на його що з'єднані лопатками 4, та з буртиками 5 на дисторцевій поверхні тертя можуть виконувати не ках 2 та 3. На буртики 5 одягнені пересувні кільця крізні канавки для покращення змащення та змен6, які зафіксовані для сумісного обертання з буршення механічних втрат від тертя і відповідно тиками 5 робочого колеса 1, наприклад, виступом підвищення ККД, та для відкидання від неї та пазом, що показані на фіг. 2, та опираються механічних домішок, які можуть бути у рідині, і зовнішньою торцевою поверхнею на знімальні відповідно підвищення надійності насоса. Викошайби 7 нерухомих деталей 8 та 9 насоса. нання пересувного кільця знімальним спрощує Пересувні кільця 6 та шайби 7 виконують із підбір матеріалу для нього та його технологічність, антифрикційних по відношенню один до другого а також ремонтопридатність насоса. Для подальматеріалів. шого покращення ремонтопридатності і надійності Насос працює наступним чином. насоса та покращення його ККД опорну поверхню При обертанні робочого колеса 1 зовні його для пересувного кільця на нерухомій деталі модисків 2 та 3 створюється тиск рідини, яку перекажуть виконувати у вигляді знімальної шайби із чують. Цей тиск діє на торцеві поверхні пересувзносостійкого антифрикційного по відношенню до них кілець 6, розподіляючись на них як показано пересувного кільця матеріалу. на фіг. 3. Завдяки такому розподіленню пересувні Ця сукупність нових суттєвих ознак, що полякільця 6 при роботі насоса незалежно від їх зносу гають у виконанні ущільнень робочого колеса напостійно притискуються до шайб 7, що установлені соса у вигляді знімальних та пересувних в осьона нерухомих деталях 8 та 9 насоса. Це на відміну вому напрямку кілець з обпиранням їх торцевою від прототипів забезпечує покращення та поверхнею на знімальні шайби на нерухомих дестабільність параметрів насоса, а також осьової талях насоса, у взаємодії з відомою ознакою, що сили робочого колеса в процесі експлуатації, що в полягає у наявності робочого колеса із дисками та свою чергу покращує також надійність насоса. ущільненням між його буртиками і нерухомими Оптимальність притиснення пересувних кілець б деталями насоса, забезпечує підвищення ККД до шайб 7 забезпечують за рахунок товщини "В" насоса, високу стабільність його параметрів при кілець , що видно із епюр тиску на фіг.З. експлуатації та покращення надійності насоса Оптимальність ККД та надійність ущільнення і завдяки відсутності зазору між ущільнюючими повідповідно насоса забезпечують відповідним верхнями незалежно від їх зносу та не зростанню підбором матеріалів пересувних кілець б і шайб 7 завдяки цьому осьової сили робочого колеса при та виконанням при необхідності на поверхні тертя експлуатації. Це також спрощує підбір матеріалу пересувних кілець 6 не крізних канавок, як показадля деталей ущільнення при проектуванні насоса, но на фіг.4, які покращують змащення ущільнення тому що вони відділені конструктивно і та захищають його від механічних домішок, що технологічно від основних його деталей (робочого можуть бути в рідині, відкидаючи їх від нього. колеса, нерухомих деталей) та значно покращує При цьому ремонт насоса зводиться в основремонтопридатність насоса завдяки можливості ному до заміни зношених пересувних кілець 6 та заміни деталей ущільнення (кільця та шайби) та шайб 7 новими на відміну від прототипів, де відсутності поверхонь тертя, що зношуються, на необхідно заміняти робочі колеса і нерухомі деталі основних деталях насоса ( на робочому колесі та насоса, тому що поверхні тертя їх ущільнень, які на нерухомих деталях) і збереженню цих деталей найбільш зношуються, в них не відділені від оспри експлуатації насоса. новних деталей. Тому ремонт пропонуємого насоКрім цього така конструкція ущільнення робоса значно простіший та дешевший. чого колеса насоса дозволяє перекачувати ним Джерела інформації: більш забруднені механічними домішками рідини, 1. Скважинные насосные установки. Каталог. що розширює його функціональні можливості. М.: ЦИНТИХИМНЕФТЕМАШ, 1997 - С.5, 6. 5 Комп’ютерна верстка М. Клюкін 75194 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
