F01L 1/00 — Клапанні механізми, наприклад з підйомними клапанами

Номер патенту: 113072

Опубліковано: 10.01.2017

Автор: Самарін Олександр Євгенович

МПК: F01L 1/00

Мітки: механізм, кульовий, газорозподільний

Формула / Реферат:

1. Кульовий газорозподільний механізм, що складається з органу газорозподілу та приводу, розташованих у кришці циліндра, який відрізняється тим, що орган газорозподілу виконано у вигляді запірної кулі з отвором, встановленої у сідельних кільцях з отворами, з приводом від приводного вала, що має зубчасте зачеплення з розподільним валом.2. Кульовий газорозподільний механізм за п. 1, який відрізняється тим, що отвір запірної кулі та...

Номер патенту: 110618

Опубліковано: 25.10.2016

Автори: Липинський Михайло Сергійович, Абрамчук Федір Іванович, Манойло Володимир Максимович, Дзюбенко Олександр Андрійович

МПК: F02M 23/00, F01L 1/00

Мітки: дросельний, повітропостачання, вузол, системі, згоряння, внутрішнього, двигуна

Формула / Реферат:

Дросельний вузол системи повітропостачання ДВЗ, що містить корпус, в якому знаходиться вісь з поворотною дросельною заслінкою, пов'язаною з важелем приводу, датчиком її положення, та засіб регулювання прохідних перетинів каналів проходження повітря в циліндри ДВЗ, який відрізняється тим, що у засобі регулювання перетинів проходження повітря в циліндри ДВЗ в місці розташування поворотної заслінки виконано горловину корпусу еліпсоподібної...

Номер патенту: 98133

Опубліковано: 27.04.2015

Автор: Пода Вадим Борисович

МПК: F01L 1/00

Мітки: механізм, привода, згоряння, клапана, двигуна, внутрішнього

Формула / Реферат:

Механізм привода клапана двигуна внутрішнього згоряння, який містить клапан, що відкривається у бік головки циліндра, пружину стискання, яка діє у напрямку закриття клапана, двоплечий важіль і механізм утримання клапана в закритому положенні, який відрізняється тим, що має розподільний вал із профільованим кулачком, який розташований вище двоплечого важеля і контактує поверхнею кулачка з одним із плечей важеля, в той час як протилежне плече...

Номер патенту: 90249

Опубліковано: 26.05.2014

Автори: Іскович-Лотоцький Ростислав Дмитрович, Міськов Вадим Петрович

МПК: F01L 1/00

Мітки: клапан-пульсатор

Формула / Реферат:

Клапан-пульсатор, який містить корпус, запірний елемент у вигляді двоступінчатого вала, спряжений своїми циліндричними поверхнями з осьовою розточкою корпуса, конічна частина запірного елемента утворює змінну площу підйому, пружина зворотного ходу розташована між стінкою корпуса та торцем циліндра меншого діаметра запірного елемента, а між більшим за діаметром торцем циліндра запірного елемента та поверхнею розточки корпуса утворена...

Номер патенту: 89418

Опубліковано: 25.04.2014

Автор: Олійник Дмитро Олександрович

МПК: F01L 1/00, F02G 3/00

Мітки: двигуна, газорозподільний, механізм, згоряння, внутрішнього

Формула / Реферат:

Газорозподільний механізм двигуна внутрішнього згоряння, що включає блок циліндрів із впускними й випускними клапанами, а також кулачки, виконані з можливістю періодичного впливу на клапани, який відрізняється тим, що газорозподільний механізм має корпус, закріплений до блока циліндрів, у якому закріплені електричні двигуни, пов'язані з електронною системою керування, при цьому кожний циліндр двигуна має два електродвигуни, причому ротор...

Номер патенту: 81612

Опубліковано: 10.07.2013

Автори: Іскович-Лотоцький Ростислав Дмитрович, Насонов Максим Володимирович, Міськов Вадим Петрович

МПК: F01L 1/00

Мітки: електромагнітним, клапан-пульсатор, керуванням, гідравлічний

Формула / Реферат:

Гідравлічний клапан-пульсатор з електромагнітним керуванням, який містить кульковий запірний елемент другого каскаду, притиснений штовхачем, котрий зафіксовано пружиною до сідла лінії гідросистеми, яка з'єднана з порожниною, в якій розміщено кульковий запірний елемент автоматичного дроселя, що притиснений пружиною до штовхача, який тісно контактує з кульковим запірним елементом першого каскаду, притисненим до сідла регульованою пружиною,...

Номер патенту: 73363

Опубліковано: 25.09.2012

Автори: Удовик Сергій Дмитрович, Лисенко Володимир Сергійович

МПК: F01L 1/00

Мітки: подачі, гідромеханізм, верстата, відрізного

Формула / Реферат:

Гідромеханізм подачі відрізного верстата, який містить гідроциліндр з штоком і гільзою, шарнірно закріплений до корпусу верстата і першого важеля з встановленою на ньому дисковою фрезою з її приводом, чотирилінійний гідророзподільник з трипоясковим золотником і власним корпусом, який відрізняється тим, що у гідромеханізм введений копір, закріплений до штока гідроциліндра, і у гідророзподільник - регульований дросель, утворений кромкою...

Номер патенту: 42768

Опубліковано: 27.07.2009

Автори: Скрипниченко Сергій Антонович, Черниш Микола Михайлович, Заворотний Леонід Євгенієвич, Прасолов Євген Якович

МПК: F01L 31/00, F01L 9/00, F01L 1/00 ...

Мітки: електромагнітним, клапан, приводом

Формула / Реферат:

Клапан з електромагнітним приводом, що включає в себе корпус, направляючу втулку та клапан, який відрізняється тим, що додатково додається електромагнітний привід, в який входить електромагнітна котушка з феритовим серцевинним стрижнем, пружина, направляюча пластина-шайба, захисна кришка, фіксуюча шайба, компенсатор, універсальне фіксуюче кріплення, якір.

Номер патенту: 37578

Опубліковано: 10.12.2008

Автори: Леонтьєв Анатолій Володимирович, Леонтьєв Віталій Володимирович, Фролов Віталій Костянтинович

МПК: F01L 5/00, F02B 9/00, F01L 1/00 ...

Мітки: внутрішнього, згорання, чотиритактний, двигун

Формула / Реферат:

Чотиритактний двигун внутрішнього згоряння, який містить в корпусі щонайменше один основний циліндр з поршнем, механічно з'єднаним з основним валом, головка основного циліндра містить елементи впускання паливної суміші та випускання відпрацьованих газів, містить щонайменше один допоміжний циліндр із щонайменше одним вікном газорозподілу, який розміщений в головці та з'єднаний з робочою порожниною основного циліндра, а також щонайменше один...

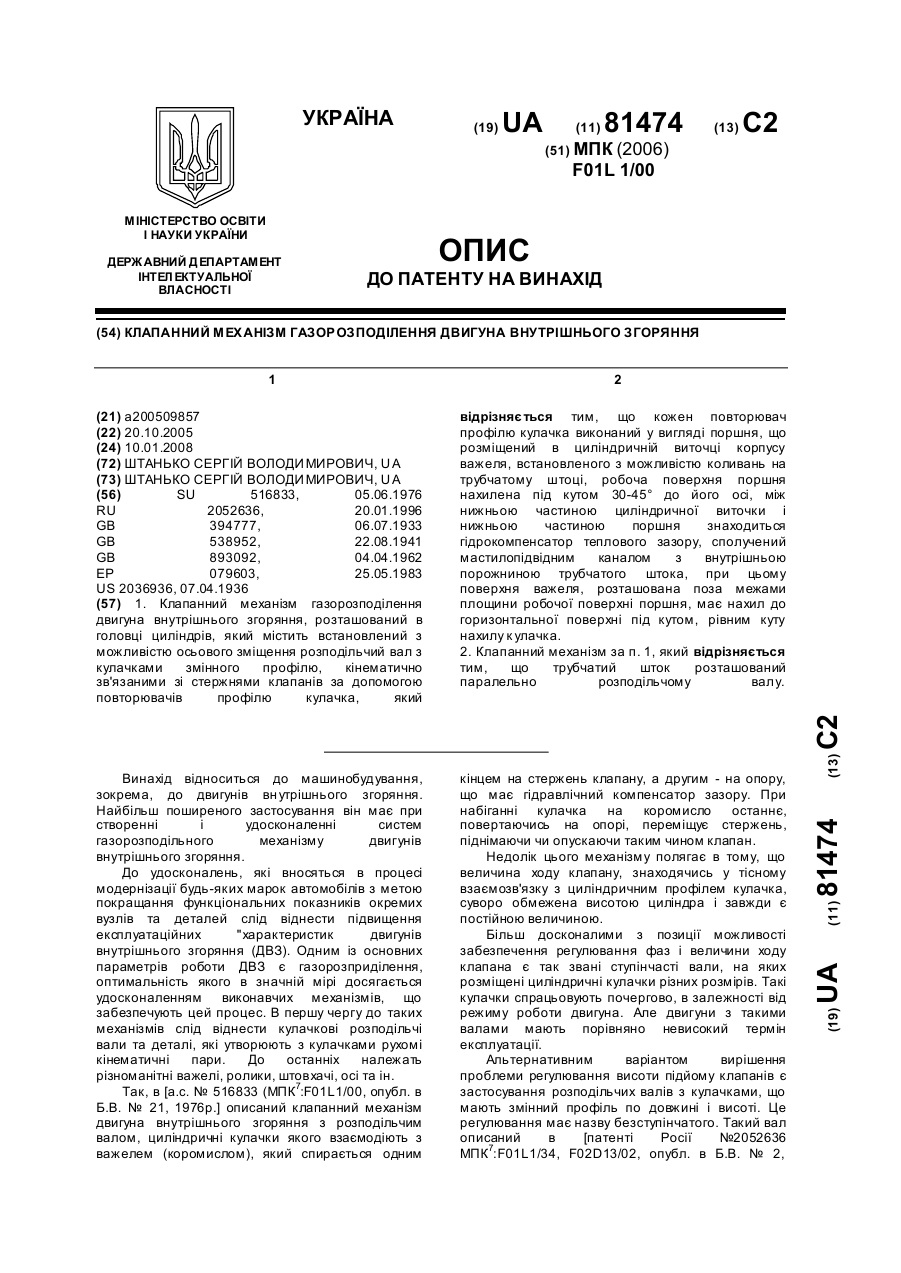

Номер патенту: 81474

Опубліковано: 10.01.2008

Автор: Штанько Сергій Володимирович

МПК: F01L 1/00

Мітки: механізм, згоряння, клапанний, газорозподілення, двигуна, внутрішнього

Формула / Реферат:

1. Клапанний механізм газорозподілення двигуна внутрішнього згоряння, розташований в головці циліндрів, який містить встановлений з можливістю осьового зміщення розподільчий вал з кулачками змінного профілю, кінематично зв'язаними зі стержнями клапанів за допомогою повторювачів профілю кулачка, який відрізняється тим, що кожен повторювач профілю кулачка виконаний у вигляді поршня, що розміщений в циліндричній виточці корпусу важеля,...

Номер патенту: 16314

Опубліковано: 15.08.2006

Автор: Штанько Сергій Володимирович

МПК: F01L 1/00, F01L 1/18, F01L 1/34 ...

Мітки: клапанний, двигуна, механізм, внутрішнього, газорозподілення, згоряння

Формула / Реферат:

Клапанний механізм двигуна внутрішнього згорання з поршневим повторювачем профілю конічного кулачка, який містить розташований в головці блока циліндрів розподільчий вал з конічними кулачками, і клапани газорозподільного механізму, який відрізняється тим, що, містить паралельно розташовані в головці блока циліндрів розподільчий вал з конічними кулачками і трубчатий шток на якому подвижно встановлено ричаги приводу клапанів, при цьому трубка...

Номер патенту: 13762

Опубліковано: 17.04.2006

Автори: Марчук Володимир Єфремович, Шульга Іван Федорович, Плюснін Олег Євтихійович, Шульга Олександр Іванович

МПК: F01L 1/00, F01L 1/20

Мітки: рельєфу, утримують, пристрій, матеріали, плоский, заглибин, поверхні, тертя, утворення, мастильні

Формула / Реферат:

Пристрій для утворення на плоскій поверхні тертя рельєфу заглибин, що утримують мастильні матеріали, який містить привідний вал, кулачок, призначений для качання коромисла на заданий кут, коромисло, вісь коромисла, стояк осі коромисла, пружину, регулювальний гвинт, розташований на кінці коромисла, контргайку регулювального гвинта, який відрізняється тим, що регулювальний гвинт містить бойок, який фіксується за допомогою механізму кріплення,...

Номер патенту: 23955

Опубліковано: 31.08.1998

Автор: Пастух Ігор Маркович

МПК: F01L 9/04, F01L 1/00

Мітки: клапан, вакуумний

Формула / Реферат:

1. Клапан вакуумный, состоящий из корпуса с двумя патрубками для присоединения его к магистрали вакуумного насоса и вакуумируемой полости, седла на входе патрубка вакуумируемой полости, тарелки с уплотнителем, главной пружины, сильфона, штока и механизма подъема штока, отличающийся тем, что механизм подъема штока выполнен в виде зубчато-реечной передачи, причем в передаче имеется пружинно-электромагнитное устройство расцепления штока,...
