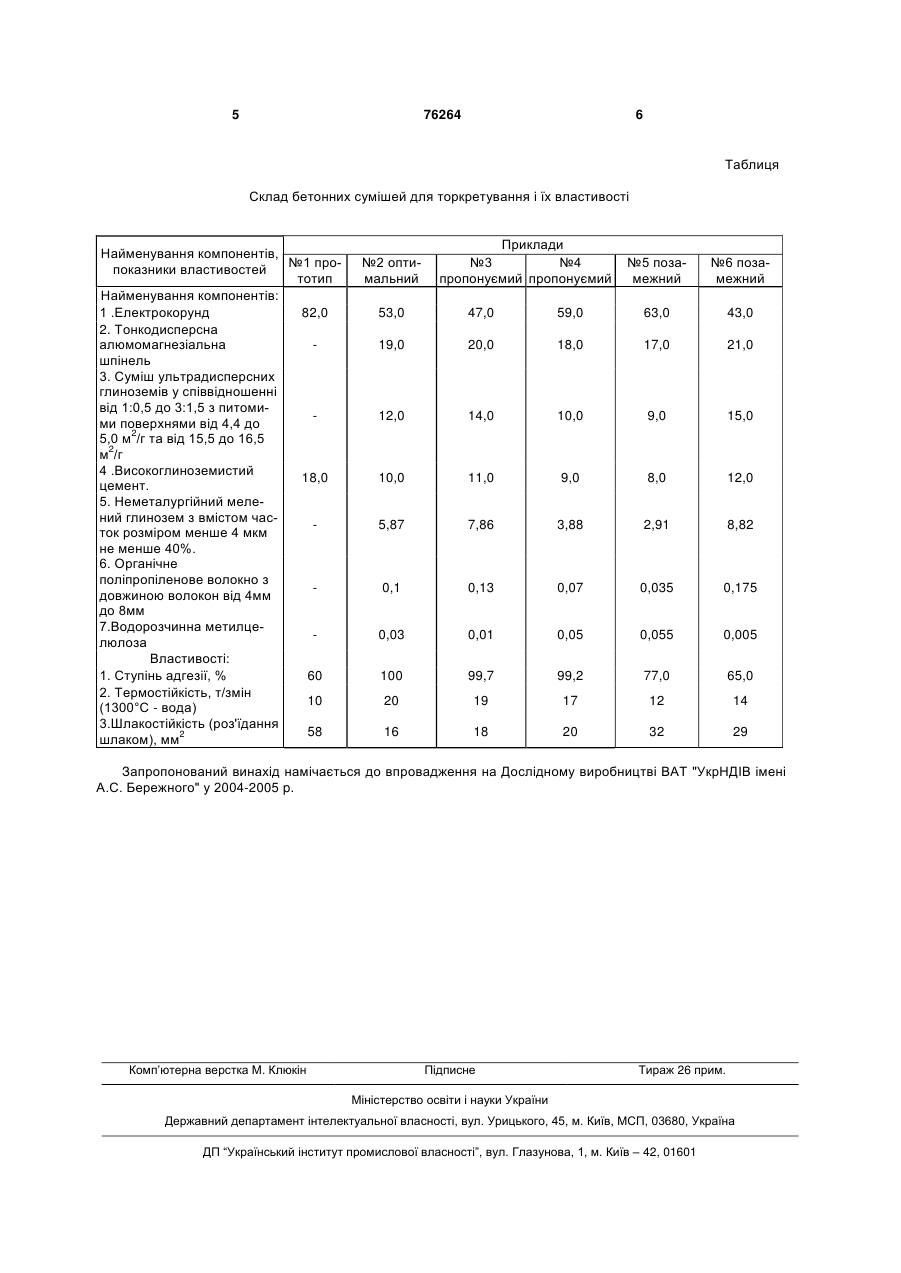

Бетонна суміш для торкретування

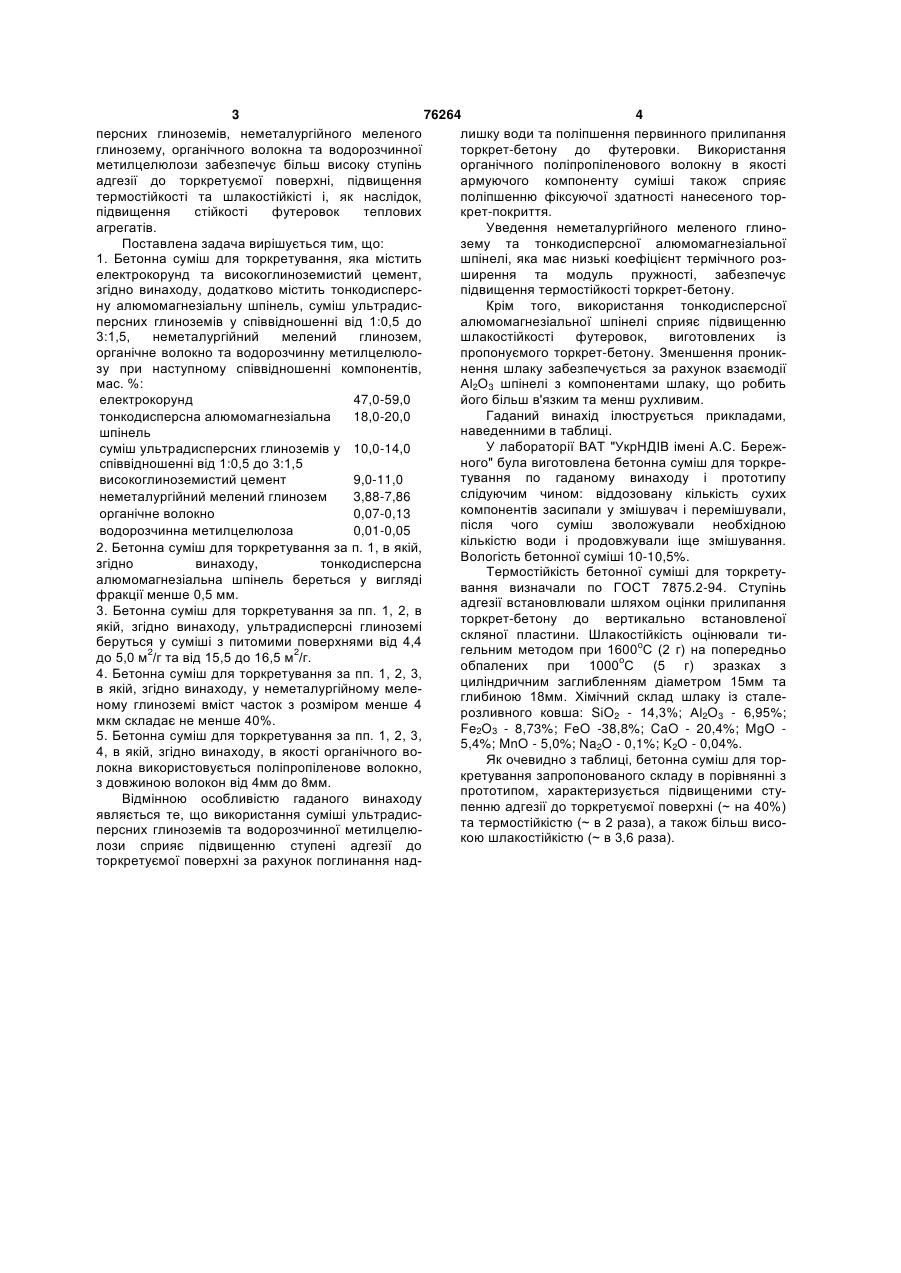

Бетонна суміш для торкретування, що містить електрокорунд та високоглиноземистий цемент, яка відрізняється тим, що додатково містить тонкодисперсну алюмомагнезіальну шпінель фракції, меншої від 0,5 мм, суміш ультрадисперсних глиноземів з питомими поверхнями 4,4-5,0 м2/г та 15,516,5 м2/г у співвідношенні 1-3:0,5-1,5, неметалургійний мелений глинозем з вмістом часток, розміром, меншим від 4 мкм, не меншим від 40 %, органічне пропіленове волокно з довжиною волокон 48 мм та водорозчинну метилцелюлозу при такому співвідношенні компонентів, мас. %: електрокорунд 47-59 тонкодисперсна алюмомагнезіальна шпінель фракції, меншої від 0,5 мм 18-20 суміш ультрадисперсних глиноземів з питомими поверхнями 4,4-5,0 м2/г та 15,5-16,5 м2/г у співвідношенні 1-3:0,51,5 10-14 високоглиноземистий цемент 9-11 неметалургійний мелений глинозем з вмістом часток, розміром, меншим від 4 мкм, не меншим від 40 % 3,88-7,86 органічне пропіленове волокно з довжиною волокон 4-8 мм 0,07-0,13 водорозчинна метилцелюлоза 0,01-0,05. (19) UA (11) (21) 20040705278 (22) 01.07.2004 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Примаченко Володимир Васильович, Мартиненко Валерій Владленович, Бабкіна Ліна Олексіївна, Хончик Інна Володимирівна, Нікуліна Людмила Миколаївна, Зінченко Валентина Леонідівна (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ВОГНЕТРИВІВ ІМЕНІ А.С.БЕРЕЖНОГО" (56) UA 48283, C2, 15.08.2002 UA 71037, C2, 15.11.2004 (по з. 2002053931, опубл. 15.11.2003) SU 198199, 09.06.1967 SU 768786, 07.10.1980 RU 2214983, C1, 04.03.2002 RU 2140407, C1, 18.01.1999 RU 2184100, C1, 12.07.2000 US 5362692, A, 08.11.1994 US 6080234, A, 27.06.2000 SU 1616881, A1, 30.12.1990 SU 1749206, A1, 23.07.1992 JP 2003246683, A, 09.09.2003 RU 2028282, C1, 28.05.1990 UA 74253, C2, 15.11.2005 UA 73852, C2, 15.09.2005 C2 2 76264 1 3 76264 4 персних глиноземів, неметалургійного меленого лишку води та поліпшення первинного прилипання глинозему, органічного волокна та водорозчинної торкрет-бетону до футеровки. Використання метилцелюлози забезпечує більш високу ступінь органічного поліпропіленового волокну в якості адгезії до торкретуємої поверхні, підвищення армуючого компоненту суміші також сприяє термостійкості та шлакостійкісті і, як наслідок, поліпшенню фіксуючої здатності нанесеного торпідвищення стійкості футеровок теплових крет-покриття. агрегатів. Уведення неметалургійного меленого глиноПоставлена задача вирішується тим, що: зему та тонкодисперсної алюмомагнезіальної 1. Бетонна суміш для торкретування, яка містить шпінелі, яка має низькі коефіцієнт термічного розелектрокорунд та високоглиноземистий цемент, ширення та модуль пружності, забезпечує згідно винаходу, додатково містить тонкодисперспідвищення термостійкості торкрет-бетону. ну алюмомагнезіальну шпінель, суміш ультрадисКрім того, використання тонкодисперсної персних глиноземів у співвідношенні від 1:0,5 до алюмомагнезіальної шпінелі сприяє підвищенню 3:1,5, неметалургійний мелений глинозем, шлакостійкості футеровок, виготовлених із органічне волокно та водорозчинну метилцелюлопропонуємого торкрет-бетону. Зменшення проникзу при наступному співвідношенні компонентів, нення шлаку забезпечується за рахунок взаємодії мас. %: Аl2O3 шпінелі з компонентами шлаку, що робить електрокорунд 47,0-59,0 його більш в'язким та менш рухливим. Гаданий винахід ілюструється прикладами, тонкодисперсна алюмомагнезіальна 18,0-20,0 наведенними в таблиці. шпінель У лабораторії ВАТ "УкрНДІВ імені А.С. Бережсуміш ультрадисперсних глиноземів у 10,0-14,0 ного" була виготовлена бетонна суміш для торкреспіввідношенні від 1:0,5 до 3:1,5 тування по гаданому винаходу і прототипу високоглиноземистий цемент 9,0-11,0 слідуючим чином: віддозовану кількість сухих неметалургійний мелений глинозем 3,88-7,86 компонентів засипали у змішувач і перемішували, органічне волокно 0,07-0,13 після чого суміш зволожували необхідною водорозчинна метилцелюлоза 0,01-0,05 кількістю води і продовжували іще змішування. 2. Бетонна суміш для торкретування за п. 1, в якій, Вологість бетонної суміші 10-10,5%. згідно винаходу, тонкодисперсна Термостійкість бетонної суміші для торкретуалюмомагнезіальна шпінель береться у вигляді вання визначали по ГОСТ 7875.2-94. Ступінь фракції менше 0,5 мм. адгезії встановлювали шляхом оцінки прилипання 3. Бетонна суміш для торкретування за пп. 1, 2, в торкрет-бетону до вертикально встановленої якій, згідно винаходу, ультрадисперсні глиноземі скляної пластини. Шлакостійкість оцінювали тиберуться у суміші з питомими поверхнями від 4,4 гельним методом при 1600оС (2 г) на попередньо 2 2 до 5,0 м /г та від 15,5 до 16,5 м /г. обпалених при 1000оС (5 г) зразках з 4. Бетонна суміш для торкретування за пп. 1, 2, 3, циліндричним заглибленням діаметром 15мм та в якій, згідно винаходу, у неметалургійному мелеглибиною 18мм. Хімічний склад шлаку із сталеному глиноземі вміст часток з розміром менше 4 розливного ковша: SiO2 - 14,3%; Аl2O3 - 6,95%; мкм складає не менше 40%. Fe2O3 - 8,73%; FeO -38,8%; CaO - 20,4%; MgO 5. Бетонна суміш для торкретування за пп. 1, 2, 3, 5,4%; MnO - 5,0%; Na2O - 0,1%; K2O - 0,04%. 4, в якій, згідно винаходу, в якості органічного воЯк очевидно з таблиці, бетонна суміш для торлокна використовується поліпропіленове волокно, кретування запропонованого складу в порівнянні з з довжиною волокон від 4мм до 8мм. прототипом, характеризується підвищеними стуВідмінною особливістю гаданого винаходу пенню адгезії до торкретуємої поверхні (~ на 40%) являється те, що використання суміші ультрадиста термостійкістю (~ в 2 раза), а також більш висоперсних глиноземів та водорозчинної метилцелюкою шлакостійкістю (~ в 3,6 раза). лози сприяє підвищенню ступені адгезії до торкретуємої поверхні за рахунок поглинання над 5 76264 6 Таблиця Склад бетонних сумішей для торкретування і їх властивості Найменування компонентів, №1 пропоказники властивостей тотип Найменування компонентів: 1 .Електрокорунд 82,0 2. Тонкодисперсна алюмомагнезіальна шпінель 3. Суміш ультрадисперсних глиноземів у співвідношенні від 1:0,5 до 3:1,5 з питомими поверхнями від 4,4 до 2 5,0 м /г та від 15,5 до 16,5 м2/г 4 .Високоглиноземистий 18,0 цемент. 5. Неметалургійний мелений глинозем з вмістом часток розміром менше 4 мкм не менше 40%. 6. Органічне поліпропіленове волокно з довжиною волокон від 4мм до 8мм 7.Водорозчинна метилцелюлоза Властивості: 1. Ступінь адгезії, % 60 2. Термостійкість, т/змін 10 (1300°С - вода) 3.Шлакостійкість (роз'їдання 58 шлаком), мм2 №2 оптимальний Приклади №3 №4 пропонуємий пропонуємий №5 позамежний №6 позамежний 53,0 47,0 59,0 63,0 43,0 19,0 20,0 18,0 17,0 21,0 12,0 14,0 10,0 9,0 15,0 10,0 11,0 9,0 8,0 12,0 5,87 7,86 3,88 2,91 8,82 0,1 0,13 0,07 0,035 0,175 0,03 0,01 0,05 0,055 0,005 100 99,7 99,2 77,0 65,0 20 19 17 12 14 16 18 20 32 29 Запропонований винахід намічається до впровадження на Дослідному виробництві ВАТ "УкрНДІВ імені А.С. Бережного" у 2004-2005 p. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
