Засувка

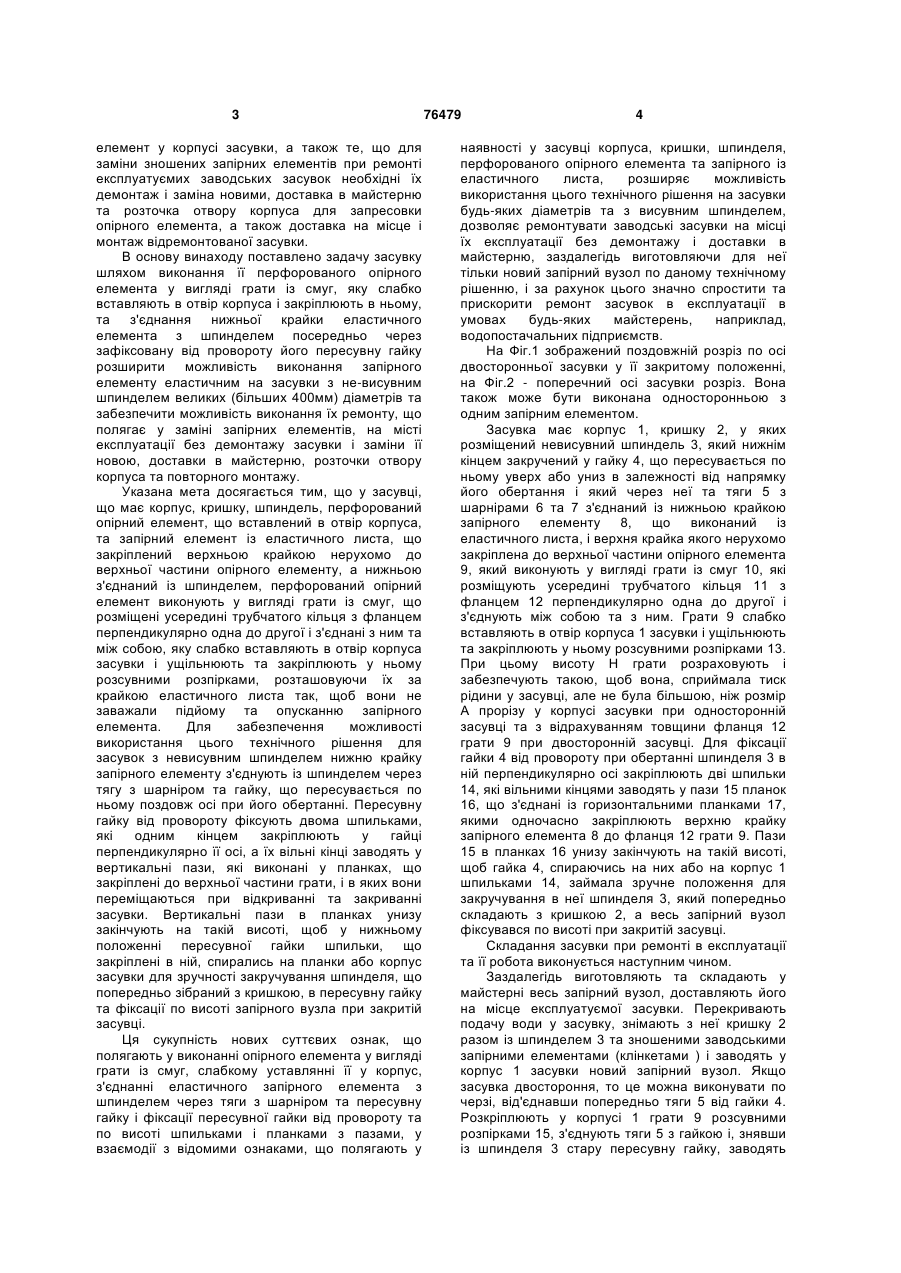

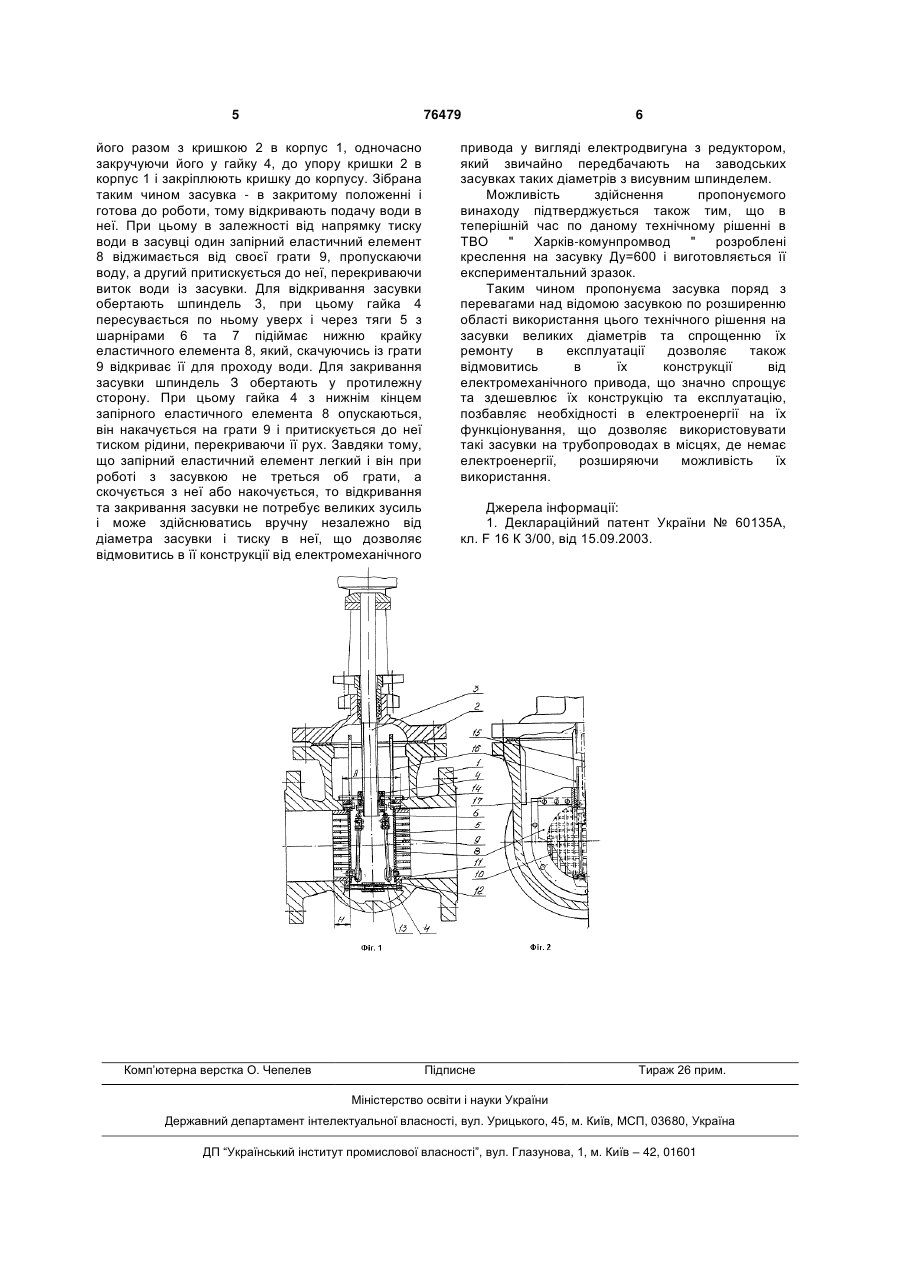

1.Засувка, що містить корпус, кришку, шпиндель, перфорований опорний елемент, що вставлений в отвір корпуса, та запірний елемент із еластичного листа, що закріплений верхньою крайкою нерухомо до верхньої частини перфорованого опорного елемента, а нижньою з'єднаний із шпинделем, яка відрізняється тим, що перфорований опорний елемент виконаний у вигляді грат із смуг, які розміщені усередині трубчатого кільця з фланцем перпендикулярно одна до одної і з'єднані з ним та між собою, C2 2 (13) 1 3 елемент у корпусі засувки, а також те, що для заміни зношених запірних елементів при ремонті експлуатуємих заводських засувок необхідні їх демонтаж і заміна новими, доставка в майстерню та розточка отвору корпуса для запресовки опірного елемента, а також доставка на місце і монтаж відремонтованої засувки. В основу винаходу поставлено задачу засувку шляхом виконання її перфорованого опірного елемента у вигляді грати із смуг, яку слабко вставляють в отвір корпуса і закріплюють в ньому, та з'єднання нижньої крайки еластичного елемента з шпинделем посередньо через зафіксовану від провороту його пересувну гайку розширити можливість виконання запірного елементу еластичним на засувки з не-висувним шпинделем великих (більших 400мм) діаметрів та забезпечити можливість виконання їх ремонту, що полягає у заміні запірних елементів, на місті експлуатації без демонтажу засувки і заміни її новою, доставки в майстерню, розточки отвору корпуса та повторного монтажу. Указана мета досягається тим, що у засувці, що має корпус, кришку, шпиндель, перфорований опірний елемент, що вставлений в отвір корпуса, та запірний елемент із еластичного листа, що закріплений верхньою крайкою нерухомо до верхньої частини опірного елементу, а нижньою з'єднаний із шпинделем, перфорований опірний елемент виконують у вигляді грати із смуг, що розміщені усередині трубчатого кільця з фланцем перпендикулярно одна до другої і з'єднані з ним та між собою, яку слабко вставляють в отвір корпуса засувки і ущільнюють та закріплюють у ньому розсувними розпірками, розташовуючи їх за крайкою еластичного листа так, щоб вони не заважали підйому та опусканню запірного елемента. Для забезпечення можливості використання цього технічного рішення для засувок з невисувним шпинделем нижню крайку запірного елементу з'єднують із шпинделем через тягу з шарніром та гайку, що пересувається по ньому поздовж осі при його обертанні. Пересувну гайку від провороту фіксують двома шпильками, які одним кінцем закріплюють у гайці перпендикулярно її осі, а їх вільні кінці заводять у вертикальні пази, які виконані у планках, що закріплені до верхньої частини грати, і в яких вони переміщаються при відкриванні та закриванні засувки. Вертикальні пази в планках унизу закінчують на такій висоті, щоб у нижньому положенні пересувної гайки шпильки, що закріплені в ній, спирались на планки або корпус засувки для зручності закручування шпинделя, що попередньо зібраний з кришкою, в пересувну гайку та фіксації по висоті запірного вузла при закритій засувці. Ця сукупність нових суттєвих ознак, що полягають у виконанні опірного елемента у вигляді грати із смуг, слабкому уставлянні її у корпус, з'єднанні еластичного запірного елемента з шпинделем через тяги з шарніром та пересувну гайку і фіксації пересувної гайки від провороту та по висоті шпильками і планками з пазами, у взаємодії з відомими ознаками, що полягають у 76479 4 наявності у засувці корпуса, кришки, шпинделя, перфорованого опірного елемента та запірного із еластичного листа, розширяє можливість використання цього технічного рішення на засувки будь-яких діаметрів та з висувним шпинделем, дозволяє ремонтувати заводські засувки на місці їх експлуатації без демонтажу і доставки в майстерню, заздалегідь виготовляючи для неї тільки новий запірний вузол по даному технічному рішенню, і за рахунок цього значно спростити та прискорити ремонт засувок в експлуатації в умовах будь-яких майстерень, наприклад, водопостачальних підприємств. На Фіг.1 зображений поздовжній розріз по осі двосторонньої засувки у її закритому положенні, на Фіг.2 - поперечний осі засувки розріз. Вона також може бути виконана односторонньою з одним запірним елементом. Засувка має корпус 1, кришку 2, у яких розміщений невисувний шпиндель 3, який нижнім кінцем закручений у гайку 4, що пересувається по ньому уверх або униз в залежності від напрямку його обертання і який через неї та тяги 5 з шарнірами 6 та 7 з'єднаний із нижньою крайкою запірного елементу 8, що виконаний із еластичного листа, і верхня крайка якого нерухомо закріплена до верхньої частини опірного елемента 9, який виконують у вигляді грати із смуг 10, які розміщують усередині трубчатого кільця 11 з фланцем 12 перпендикулярно одна до другої і з'єднують між собою та з ним. Грати 9 слабко вставляють в отвір корпуса 1 засувки і ущільнюють та закріплюють у ньому розсувними розпірками 13. При цьому висоту Н грати розраховують і забезпечують такою, щоб вона, сприймала тиск рідини у засувці, але не була більшою, ніж розмір А прорізу у корпусі засувки при односторонній засувці та з відрахуванням товщини фланця 12 грати 9 при двосторонній засувці. Для фіксації гайки 4 від провороту при обертанні шпинделя 3 в ній перпендикулярно осі закріплюють дві шпильки 14, які вільними кінцями заводять у пази 15 планок 16, що з'єднані із горизонтальними планками 17, якими одночасно закріплюють верхню крайку запірного елемента 8 до фланця 12 грати 9. Пази 15 в планках 16 унизу закінчують на такій висоті, щоб гайка 4, спираючись на них або на корпус 1 шпильками 14, займала зручне положення для закручування в неї шпинделя 3, який попередньо складають з кришкою 2, а весь запірний вузол фіксувався по висоті при закритій засувці. Складання засувки при ремонті в експлуатації та її робота виконується наступним чином. Заздалегідь виготовляють та складають у майстерні весь запірний вузол, доставляють його на місце експлуатуємої засувки. Перекривають подачу води у засувку, знімають з неї кришку 2 разом із шпинделем 3 та зношеними заводськими запірними елементами (клінкетами ) і заводять у корпус 1 засувки новий запірний вузол. Якщо засувка двостороння, то це можна виконувати по черзі, від'єднавши попередньо тяги 5 від гайки 4. Розкріплюють у корпусі 1 грати 9 розсувними розпірками 15, з'єднують тяги 5 з гайкою і, знявши із шпинделя 3 стару пересувну гайку, заводять 5 76479 його разом з кришкою 2 в корпус 1, одночасно закручуючи його у гайку 4, до упору кришки 2 в корпус 1 і закріплюють кришку до корпусу. Зібрана таким чином засувка - в закритому положенні і готова до роботи, тому відкривають подачу води в неї. При цьому в залежності від напрямку тиску води в засувці один запірний еластичний елемент 8 віджимається від своєї грати 9, пропускаючи воду, а другий притискується до неї, перекриваючи виток води із засувки. Для відкривання засувки обертають шпиндель 3, при цьому гайка 4 пересувається по ньому уверх і через тяги 5 з шарнірами 6 та 7 підіймає нижню крайку еластичного елемента 8, який, скачуючись із грати 9 відкриває її для проходу води. Для закривання засувки шпиндель З обертають у протилежну сторону. При цьому гайка 4 з нижнім кінцем запірного еластичного елемента 8 опускаються, він накачується на грати 9 і притискується до неї тиском рідини, перекриваючи її рух. Завдяки тому, що запірний еластичний елемент легкий і він при роботі з засувкою не треться об грати, а скочується з неї або накочується, то відкривання та закривання засувки не потребує великих зусиль і може здійснюватись вручну незалежно від діаметра засувки і тиску в неї, що дозволяє відмовитись в її конструкції від електромеханічного Комп’ютерна верстка О. Чепелев 6 привода у вигляді електродвигуна з редуктором, який звичайно передбачають на заводських засувках таких діаметрів з висувним шпинделем. Можливість здійснення пропонуємого винаходу підтверджується також тим, що в теперішній час по даному технічному рішенні в ТВО " Харків-комунпромвод " розроблені креслення на засувку Ду=600 і виготовляється її експериментальний зразок. Таким чином пропонуєма засувка поряд з перевагами над відомою засувкою по розширенню області використання цього технічного рішення на засувки великих діаметрів та спрощенню їх ремонту в експлуатації дозволяє також відмовитись в їх конструкції від електромеханічного привода, що значно спрощує та здешевлює їх конструкцію та експлуатацію, позбавляє необхідності в електроенергії на їх функціонування, що дозволяє використовувати такі засувки на трубопроводах в місцях, де немає електроенергії, розширяючи можливість їх використання. Джерела інформації: 1. Деклараційний патент України № 60135А, кл. F 16 К 3/00, від 15.09.2003. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
