Засувка

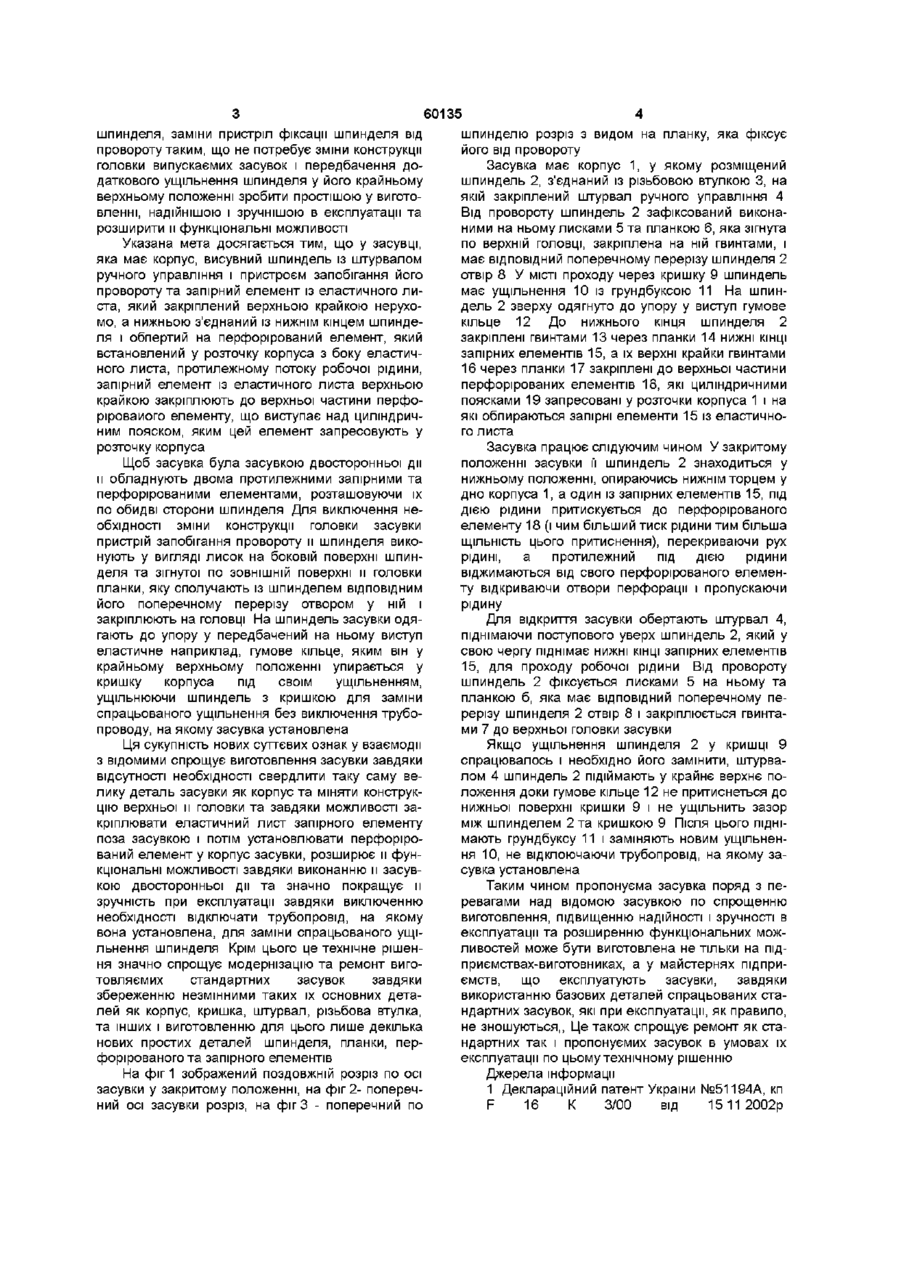

1 Засувка, що має корпус, висувний шпиндель із штурвалом ручного управління і пристроєм запобігання його повороту та запірний елемент із еластичного листа, який закріплений верхньою крайкою нерухомо, а нижньою з'єднаний із нижнім кінцем шпинделя і обпертий на опірний перфорований елемент, який вставлений у розточку корпусу з боку еластичного листа, протилежного потоку робочої рідини, яка відрізняється тим, що запірний елемент із еластичного листа верхньою крайкою закріплений до верхньої частини перфорованого елемента, що виступає над циліндричним пояском, яким цей елемент запресований у розточку корпуса 2 Засувка за п 1, яка відрізняється тим, що вона обладнана двома протилежними запірними та перфорованими елементами, розташованими по обидва боки шпинделя 3 Засувка за пп 1 та 2, яка відрізняється тим, що пристрій запобігання повороту її шпинделя виконують у вигляді лисок на боковій поверхні шпинделя та зігнутої по ЗОВНІШНІЙ поверхні її головки планки, яка з'єднана із шпинделем ВІДПОВІДНИМ його поперечному перерізу отвором у ній і закріплена на головці 4 Засувка за пп 1 та 2, яка відрізняється тим, що на шпиндель засувки надіте до упору у його виступ еластичне кільце, яким він у крайньому верхньому положенні упирається у кришку корпуса під своїм ущільненням, ущільнюючи шпиндель з кришкою для заміни спрацьованого ущільнення без виключення трубопроводу, на якому засувка установлена Винахід відноситься до трубопровідної арматури, зокрема до відключаючих пристроїв із запірними елементами і може бути використаний для створення і виготовлення засувок нового покоління та для модернізації і ремонту експлуатуємих засувок Відома засувка, що має корпус, висувний шпиндель із штурвалом ручного управління і пристроєм запобігання його провороту та запірний елемент із еластичного листа, який закріплений верхньою крайкою нерухомо, а нижньою з'єднаний із нижнім кінцем шпинделя і обпертий на перфорірований елемент, який вставлений у розточку з боку еластичного листа, протилежного потоку робочої рідини При цьому верхня крайка еластичного листа закріплена через планку безпосередньо до корпусу, а пристрій запобігання провороту шпинделя здійснюється гвинтом, який загвинчений у різьбовий отвір у головці засувки і кінцем заходить у виконаний на шпинделі паз [1] безпосередньо до корпусу потребує свердління отворів у ньому під болти, що технологічно складно і може призвести до розгерметизації засувки в експлуатації при розслабленні затягання болтів, а також те, що фіксація шпинделя від провороту гвинтом потребує зміни конструкції головки засувки для розміщення гвинта у порівнянні із випускаючими, де в ній розміщена обертаєма разом із штурвалом різьбова втулка, що ускладнює модернізацію и ремонт експлуатуючих засувок Крім цього по-перше відома засувка - односторонньої дії і не може бути використана в системах, де може мінятись напрямок руху рідини, або у цьому випадку необхідно установлювати дві засувки протилежно одна одній, і по-друге для заміни спрацьованого ущільнення шпинделя відомої засувки необхідно виключати трубопровід, на якому вона установлена Недостатками відомої засувки є те, що закріплення верхньої крайки еластичного листа В основу винаходу поставлено задачу засувку шляхом перенесення верхньої крайки запірного елементу із еластичного листа з корпусу, передбачення запірних елементів по обидві сторони ю СО О (О шпинделя, замши пристріл фіксації шпинделя від провороту таким, що не потребує зміни конструкції головки випускаємих засувок і передбачення додаткового ущільнення шпинделя у його крайньому верхньому положенні зробити простішою у виготовленні, надійнішою і зручнішою в експлуатації та розширити и функціональні можливості Указана мета досягається тим, що у засувці, яка має корпус, висувний шпиндель із штурвалом ручного управління і пристроєм запобігання його провороту та запірний елемент із еластичного листа, який закріплений верхньою крайкою нерухомо, а нижньою з'єднаний із нижнім кінцем шпинделя і обпертий на перфорірований елемент, який встановлений у розточку корпуса з боку еластичного листа, протилежному потоку робочої рідини, запірний елемент із еластичного листа верхньою крайкою закріплюють до верхньої частини перфоріроваиого елементу, що виступає над циліндричним пояском, яким цей елемент запресовують у розточку корпуса Щоб засувка була засувкою двосторонньої дії и обладнують двома протилежними запірними та перфорірованими елементами, розташовуючи їх по обидві сторони шпинделя Для виключення необхідності зміни конструкції головки засувки пристрій запобігання провороту и шпинделя виконують у вигляді лисок на боковій поверхні шпинделя та зігнутої по ЗОВНІШНІЙ поверхні її головки планки, яку сполучають із шпинделем ВІДПОВІДНИМ його поперечному перерізу отвором у ній і закріплюють на головці На шпиндель засувки одягають до упору у передбачений на ньому виступ еластичне наприклад, гумове кільце, яким він у крайньому верхньому положенні упирається у кришку корпуса під своїм ущільненням, ущільнюючи шпиндель з кришкою для заміни спрацьованого ущільнення без виключення трубопроводу, на якому засувка установлена Ця сукупність нових суттєвих ознак у взаємодії з відомими спрощує виготовлення засувки завдяки відсутності необхідності свердлити таку саму велику деталь засувки як корпус та міняти конструкцію верхньої и головки та завдяки можливості закріплювати еластичний лист запірного елементу поза засувкою і потім установлювати перфорірований елемент у корпус засувки, розширює и функціональні можливості завдяки виконанню и засувкою двосторонньої дії та значно покращує и зручність при експлуатації завдяки виключенню необхідності відключати трубопровід, на якому вона установлена, для заміни спрацьованого ущільнення шпинделя Крім цього це технічне рішення значно спрощує модернізацію та ремонт виготовляємих стандартних засувок завдяки збереженню незмінними таких їх основних деталей як корпус, кришка, штурвал, різьбова втулка, та інших і виготовленню для цього лише декілька нових простих деталей шпинделя, планки, перфорірованогота запірного елементів На фіг 1 зображений поздовжній розріз по осі засувки у закритому положенні, на фіг 2- поперечний осі засувки розріз, на фіг 3 - поперечний по 60135 шпинделю розріз з видом на планку, яка фіксує його від провороту Засувка має корпус 1, у якому розміщений шпиндель 2, з'єднаний із різьбовою втулкою 3, на якій закріплений штурвал ручного управління 4 Від провороту шпиндель 2 зафіксований виконаними на ньому лисками 5 та планкою 6, яка зігнута по верхній головці, закріплена на ній гвинтами, і має ВІДПОВІДНИЙ поперечному перерізу шпинделя 2 отвір 8 У МІСТІ проходу через кришку 9 шпиндель має ущільнення 10 із грундбуксою 11 На шпиндель 2 зверху одягнуто до упору у виступ гумове кільце 12 До нижнього кінця шпинделя 2 закріплені гвинтами 13 через планки 14 нижні КІНЦІ запірних елементів 15, а їх верхні крайки гвинтами 16 через планки 17 закріплені до верхньої частини перфорірованих елементів 18, які циліндричними поясками 19 запресовані у розточки корпуса 1 і на які обпираються запірні елементи 15 із еластичного листа Засувка працює слідуючим чином У закритому положенні засувки її шпиндель 2 знаходиться у нижньому положенні, опираючись нижнім торцем у дно корпуса 1, а один із запірних елементів 15, під дією рідини притискується до перфорірованого елементу 18 (і ЧИМ більший тиск рідини тим більша ЩІЛЬНІСТЬ цього притиснення), перекриваючи рух рідині, а протилежний під дією рідини віджимаються від свого перфорірованого елементу відкриваючи отвори перфорації і пропускаючи рідину Для відкриття засувки обертають штурвал 4, піднімаючи поступового уверх шпиндель 2, який у свою чергу піднімає нижні КІНЦІ запірних елементів 15, для проходу робочої рідини Від провороту шпиндель 2 фіксується лисками 5 на ньому та планкою б, яка має ВІДПОВІДНИЙ поперечному перерізу шпинделя 2 отвір 8 і закріплюється гвинтами 7 до верхньої головки засувки Якщо ущільнення шпинделя 2 у кришці 9 спрацювалось і необхідно його замінити, штурвалом 4 шпиндель 2 підіймають у крайнє верхнє положення доки гумове кільце 12 не притиснеться до нижньої поверхні кришки 9 і не ущільнить зазор між шпинделем 2 та кришкою 9 Після цього піднімають грундбуксу 11 і заміняють новим ущільнення 10, не відклоючаючи трубопровід, на якому засувка установлена Таким чином пропонуєма засувка поряд з перевагами над відомою засувкою по спрощенню виготовлення, підвищенню надійності і зручності в експлуатації та розширенню функціональних можливостей може бути виготовлена не тільки на підприємствах-виготовниках, а у майстернях підприємств, що експлуатують засувки, завдяки використанню базових деталей спрацьованих стандартних засувок, які при експлуатації, як правило, не зношуються,, Це також спрощує ремонт як стандартних так і пропонуємих засувок в умовах їх експлуатації по цьому технічному рішенню Джерела інформації 1 Деклараційний патент України №51194А, кп F 16 К 3/00 від 15 11 2002р 60135 Фіі.3 Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
