Безпечний здвоєний поліспаст

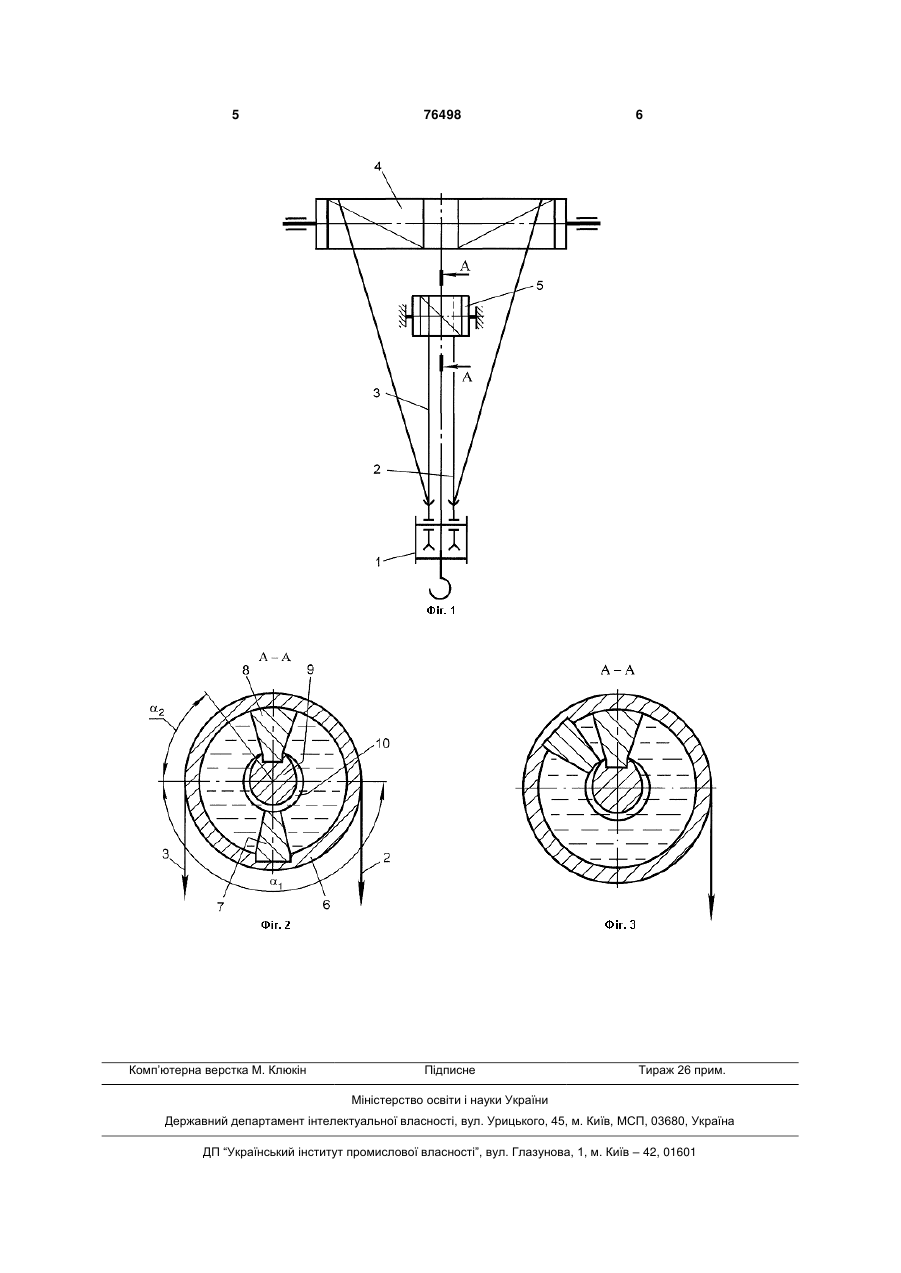

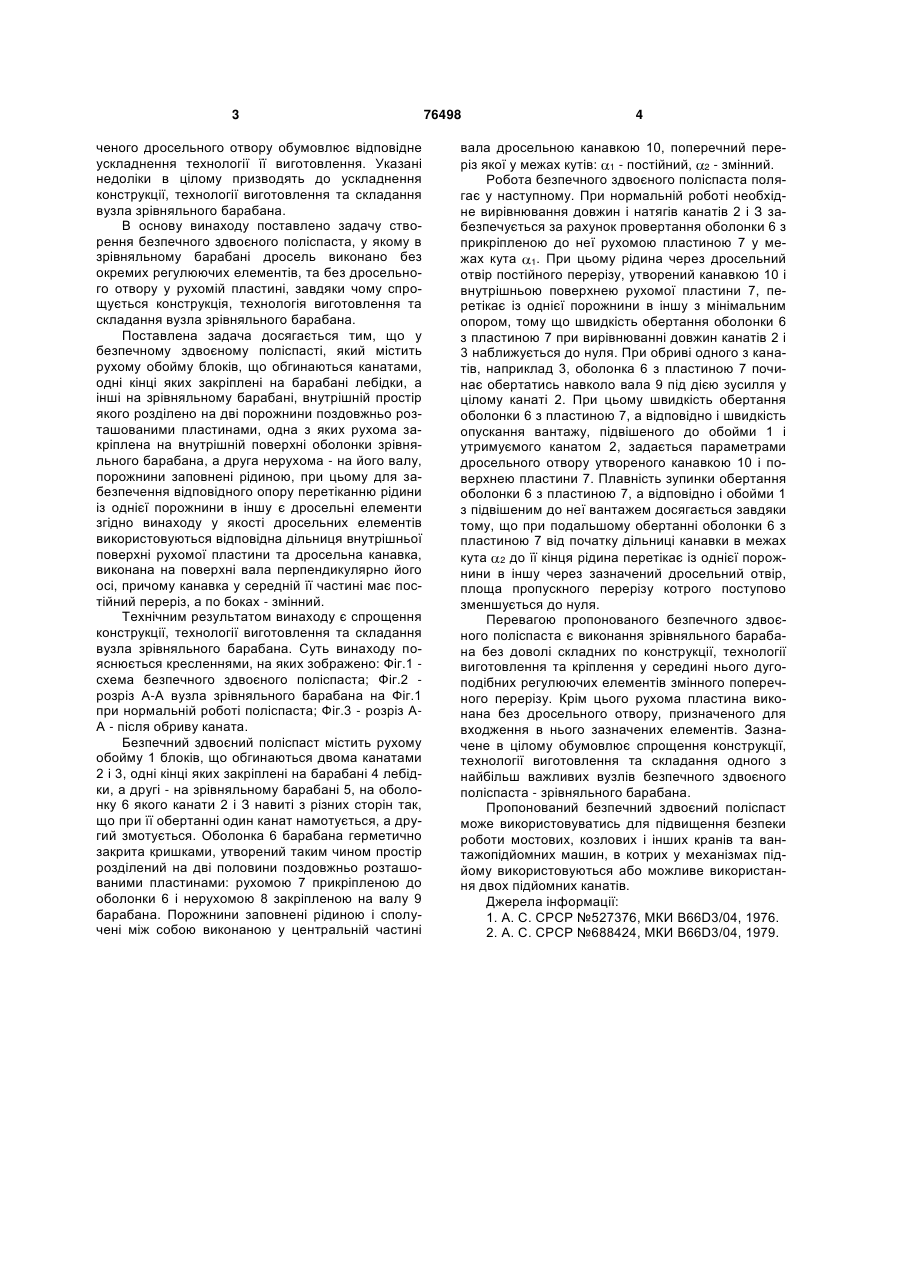

Безпечний здвоєний поліспаст, який містить рухому обойму блоків, що обгинаються канатами, 3 ченого дросельного отвору обумовлює відповідне ускладнення технології її виготовлення. Указані недоліки в цілому призводять до ускладнення конструкції, технології виготовлення та складання вузла зрівняльного барабана. В основу винаходу поставлено задачу створення безпечного здвоєного поліспаста, у якому в зрівняльному барабані дросель виконано без окремих регулюючих елементів, та без дросельного отвору у рухомій пластині, завдяки чому спрощується конструкція, технологія виготовлення та складання вузла зрівняльного барабана. Поставлена задача досягається тим, що у безпечному здвоєному поліспасті, який містить рухому обойму блоків, що обгинаються канатами, одні кінці яких закріплені на барабані лебідки, а інші на зрівняльному барабані, внутрішній простір якого розділено на дві порожнини поздовжньо розташованими пластинами, одна з яких рухома закріплена на внутрішній поверхні оболонки зрівняльного барабана, а друга нерухома - на його валу, порожнини заповнені рідиною, при цьому для забезпечення відповідного опору перетіканню рідини із однієї порожнини в іншу є дросельні елементи згідно винаходу у якості дросельних елементів використовуються відповідна дільниця внутрішньої поверхні рухомої пластини та дросельна канавка, виконана на поверхні вала перпендикулярно його осі, причому канавка у середній її частині має постійний переріз, а по боках - змінний. Технічним результатом винаходу є спрощення конструкції, технології виготовлення та складання вузла зрівняльного барабана. Суть винаходу пояснюється кресленнями, на яких зображено: Фіг.1 схема безпечного здвоєного поліспаста; Фіг.2 розріз А-А вузла зрівняльного барабана на Фіг.1 при нормальній роботі поліспаста; Фіг.3 - розріз АА - після обриву каната. Безпечний здвоєний поліспаст містить рухому обойму 1 блоків, що обгинаються двома канатами 2 і 3, одні кінці яких закріплені на барабані 4 лебідки, а другі - на зрівняльному барабані 5, на оболонку 6 якого канати 2 і З навиті з різних сторін так, що при її обертанні один канат намотується, а другий змотується. Оболонка 6 барабана герметично закрита кришками, утворений таким чином простір розділений на дві половини поздовжньо розташованими пластинами: рухомою 7 прикріпленою до оболонки 6 і нерухомою 8 закріпленою на валу 9 барабана. Порожнини заповнені рідиною і сполучені між собою виконаною у центральній частині 76498 4 вала дросельною канавкою 10, поперечний переріз якої у межах кутів: 1 - постійний, 2 - змінний. Робота безпечного здвоєного поліспаста полягає у наступному. При нормальній роботі необхідне вирівнювання довжин і натягів канатів 2 і З забезпечується за рахунок провертання оболонки 6 з прикріпленою до неї рухомою пластиною 7 у межах кута 1. При цьому рідина через дросельний отвір постійного перерізу, утворений канавкою 10 і внутрішньою поверхнею рухомої пластини 7, перетікає із однієї порожнини в іншу з мінімальним опором, тому що швидкість обертання оболонки 6 з пластиною 7 при вирівнюванні довжин канатів 2 і 3 наближується до нуля. При обриві одного з канатів, наприклад 3, оболонка 6 з пластиною 7 починає обертатись навколо вала 9 під дією зусилля у цілому канаті 2. При цьому швидкість обертання оболонки 6 з пластиною 7, а відповідно і швидкість опускання вантажу, підвішеного до обойми 1 і утримуємого канатом 2, задається параметрами дросельного отвору утвореного канавкою 10 і поверхнею пластини 7. Плавність зупинки обертання оболонки 6 з пластиною 7, а відповідно і обойми 1 з підвішеним до неї вантажем досягається завдяки тому, що при подальшому обертанні оболонки 6 з пластиною 7 від початку дільниці канавки в межах кута 2 до її кінця рідина перетікає із однієї порожнини в іншу через зазначений дросельний отвір, площа пропускного перерізу котрого поступово зменшується до нуля. Перевагою пропонованого безпечного здвоєного поліспаста є виконання зрівняльного барабана без доволі складних по конструкції, технології виготовлення та кріплення у середині нього дугоподібних регулюючих елементів змінного поперечного перерізу. Крім цього рухома пластина виконана без дросельного отвору, призначеного для входження в нього зазначених елементів. Зазначене в цілому обумовлює спрощення конструкції, технології виготовлення та складання одного з найбільш важливих вузлів безпечного здвоєного поліспаста - зрівняльного барабана. Пропонований безпечний здвоєний поліспаст може використовуватись для підвищення безпеки роботи мостових, козлових і інших кранів та вантажопідйомних машин, в котрих у механізмах підйому використовуються або можливе використання двох підйомних канатів. Джерела інформації: 1. А. С. СРСР №527376, МКИ В66D3/04, 1976. 2. А. С. СРСР №688424, МКИ В66D3/04, 1979. 5 Комп’ютерна верстка М. Клюкін 76498 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
