Поліспаст

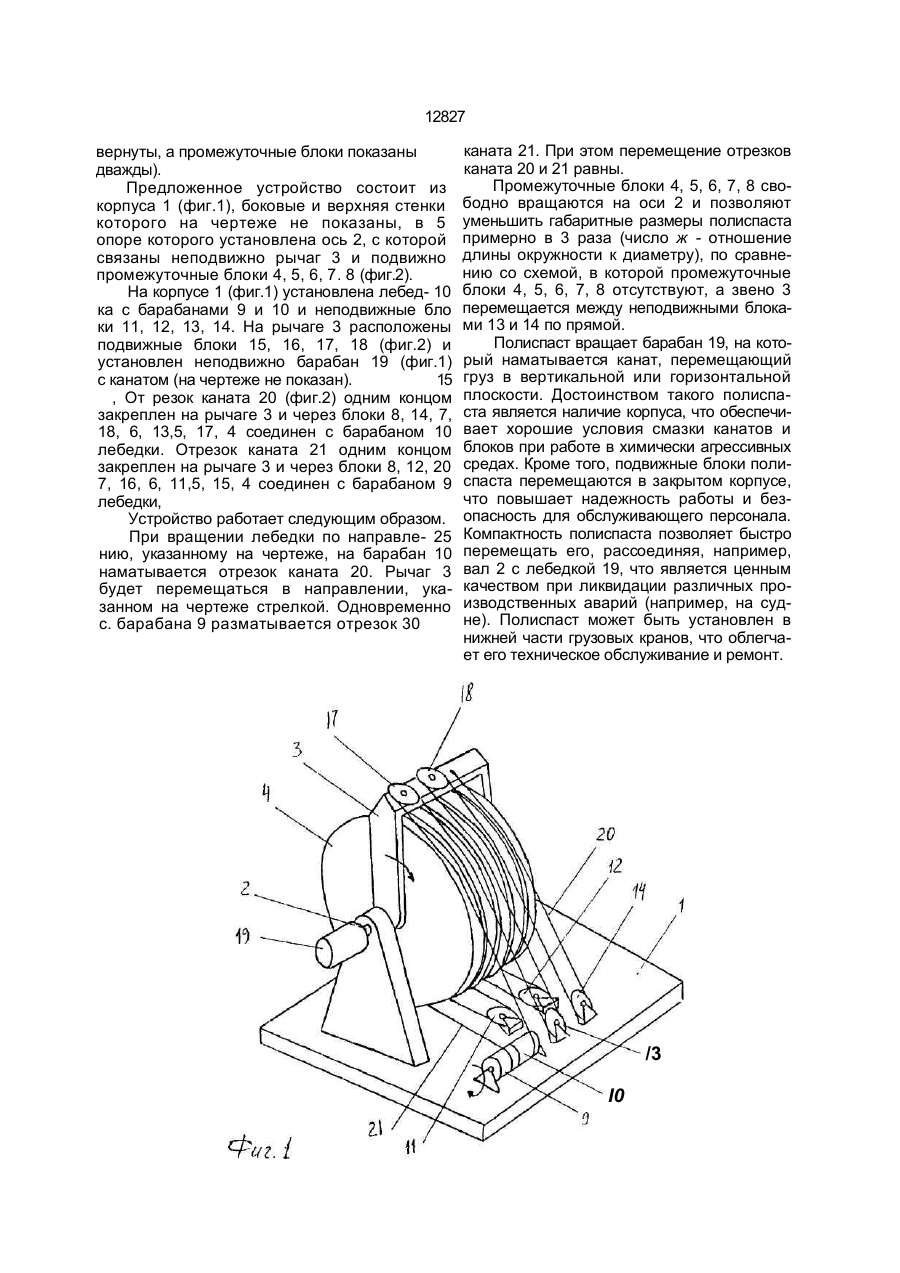

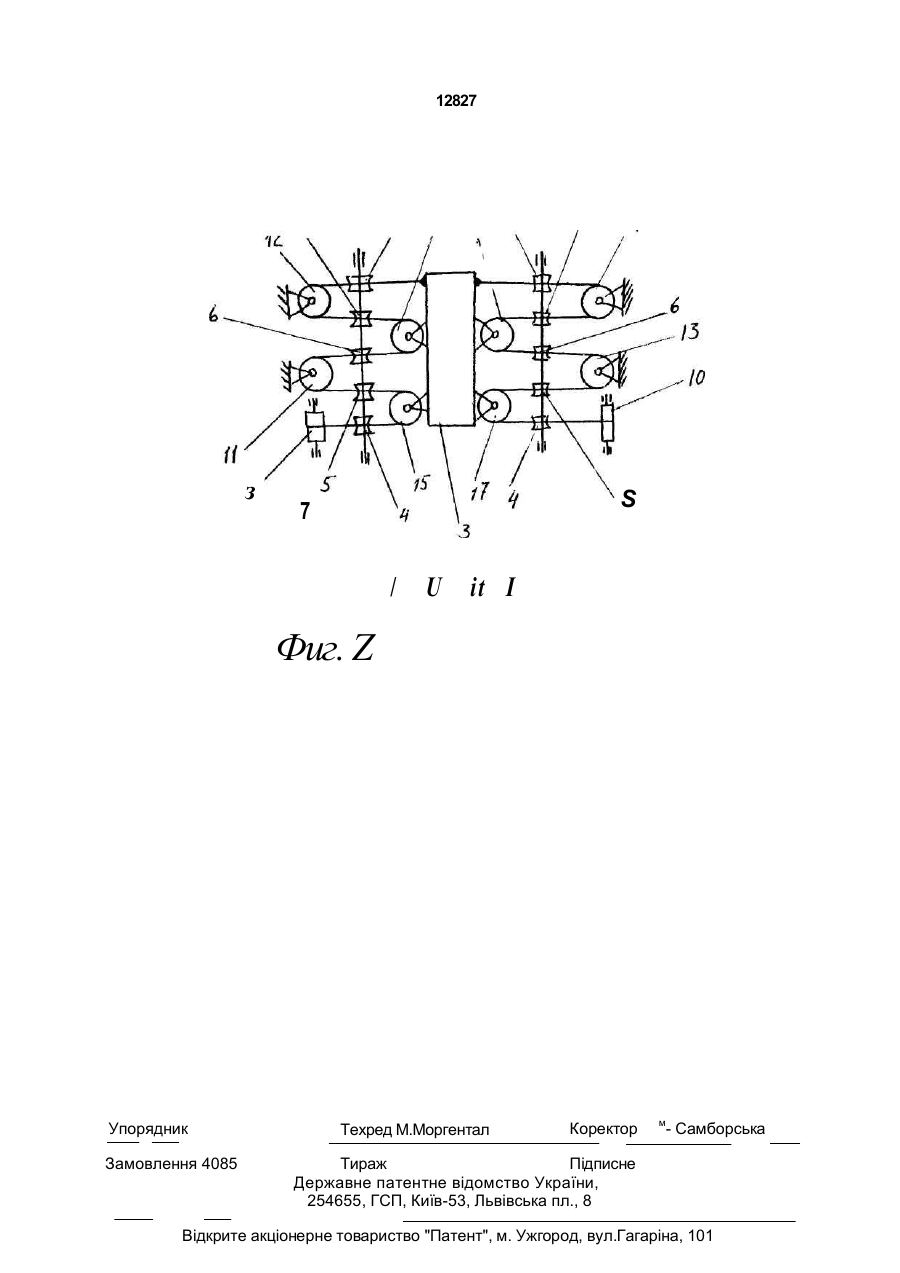

Полиспаст, содержащий корпус, уста новленные в нем привод, подвижные и не подвижные блоки, барабан с канатом, о т л и ч а ю щ и й с я тем, что снабжен промежуточными подвижными блоками, установленными на оси барабана и рычагом, закрепленным на оси с охватом промежуточных блоков, подвижные блоки размещены на рычаге, а канат выполнен из двух отрезков, каждый из которых одним концом закреплен на рычаге, другим - на приводе, при этом неподвижные и подвижные блоки связаны между собой посредством соответствующих отрезков каната через промежуточные блоки. С> Заявленное устройство относился к механизмам для подъема и перемещения грузов. Известен полиспастный подъемник [1], содержащий перемещающийся по монорельсу корпус, в котором смонтирован приводной пневмоцилиндр, несущий установленные на его штоке подвижные блоки и закрепленные в его корпусе неподвижные блоки, при этом подвижные и неподвижные блоки установлены радиально относительно продольной оси пневмоцилиндра соответственно на его наружной поверхности и на штоке, причем каждый подвижный блок расположен между двумя неподвижными. Недостатком устройства являются большие габаритные размеры при больших перемещениях штока. Кроме того, полиспастный подъемник не позволяет непосредственно преобразовывать линейное движение каната во вращательное движение выходного звена. Целью изобретения является уменьшение габаритных размеров. Указанная цель достигается благодаря тому, что в полиспасте, содержащем корпус, канат, подвижные и неподвижные блоки, причем каждый подвижный блок расположен между двумя неподвижными, предусмотрены следующие отличия: подвижные блоки установлены на рычаге, связанным с корпусом через ось, на которой расположены промежуточные блоки, канат состоит из двух отрезков, каждый из которых одним концом закреплен на рычаге, другим - на лебедке, установленной в корпусе, при этом канаты соединяют подвижные и неподвижные блоки через промежуточные блоки, охватываемые каждым из названных отрезков каната по соответствующей дуге. Заявленное решение соответствует критерию "существенные отличия", так как отличительные признаки отсутствуют в известных устройствах - аналогах. Техническое решение поясняется чертежом, на котором: фиг.1 - аксонометрическая проекция полиспаста, фиг.2 кинематическая схема (отрезки каната раз оо ю О 12827 вернуты, а промежуточные блоки показаны дважды). Предложенное устройство состоит из корпуса 1 (фиг.1), боковые и верхняя стенки которого на чертеже не показаны, в 5 опоре которого установлена ось 2, с которой связаны неподвижно рычаг 3 и подвижно промежуточные блоки 4, 5, 6, 7. 8 (фиг.2). На корпусе 1 (фиг.1) установлена лебед- 10 ка с барабанами 9 и 10 и неподвижные бло ки 11, 12, 13, 14. На рычаге 3 расположены подвижные блоки 15, 16, 17, 18 (фиг.2) и установлен неподвижно барабан 19 (фиг.1) с канатом (на чертеже не показан). 15 , От резок каната 20 (фиг.2) одним концом закреплен на рычаге 3 и через блоки 8, 14, 7, 18, 6, 13,5, 17, 4 соединен с барабаном 10 лебедки. Отрезок каната 21 одним концом закреплен на рычаге 3 и через блоки 8, 12, 20 7, 16, 6, 11,5, 15, 4 соединен с барабаном 9 лебедки, Устройство работает следующим образом. При вращении лебедки по направле- 25 нию, указанному на чертеже, на барабан 10 наматывается отрезок каната 20. Рычаг 3 будет перемещаться в направлении, указанном на чертеже стрелкой. Одновременно с. барабана 9 разматывается отрезок 30 каната 21. При этом перемещение отрезков каната 20 и 21 равны. Промежуточные блоки 4, 5, 6, 7, 8 свободно вращаются на оси 2 и позволяют уменьшить габаритные размеры полиспаста примерно в 3 раза (число ж - отношение длины окружности к диаметру), по сравнению со схемой, в которой промежуточные блоки 4, 5, 6, 7, 8 отсутствуют, а звено 3 перемещается между неподвижными блоками 13 и 14 по прямой. Полиспаст вращает барабан 19, на который наматывается канат, перемещающий груз в вертикальной или горизонтальной плоскости. Достоинством такого полиспаста является наличие корпуса, что обеспечивает хорошие условия смазки канатов и блоков при работе в химически агрессивных средах. Кроме того, подвижные блоки полиспаста перемещаются в закрытом корпусе, что повышает надежность работы и безопасность для обслуживающего персонала. Компактность полиспаста позволяет быстро перемещать его, рассоединяя, например, вал 2 с лебедкой 19, что является ценным качеством при ликвидации различных производственных аварий (например, на судне). Полиспаст может быть установлен в нижней части грузовых кранов, что облегчает его техническое обслуживание и ремонт. /3 І0 12827 з S 7 / U it І Фиг. Z Упорядник Замовлення 4085 Техред М.Моргентал Коректор м - Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
