Плоскошліфувальна машина для паркету

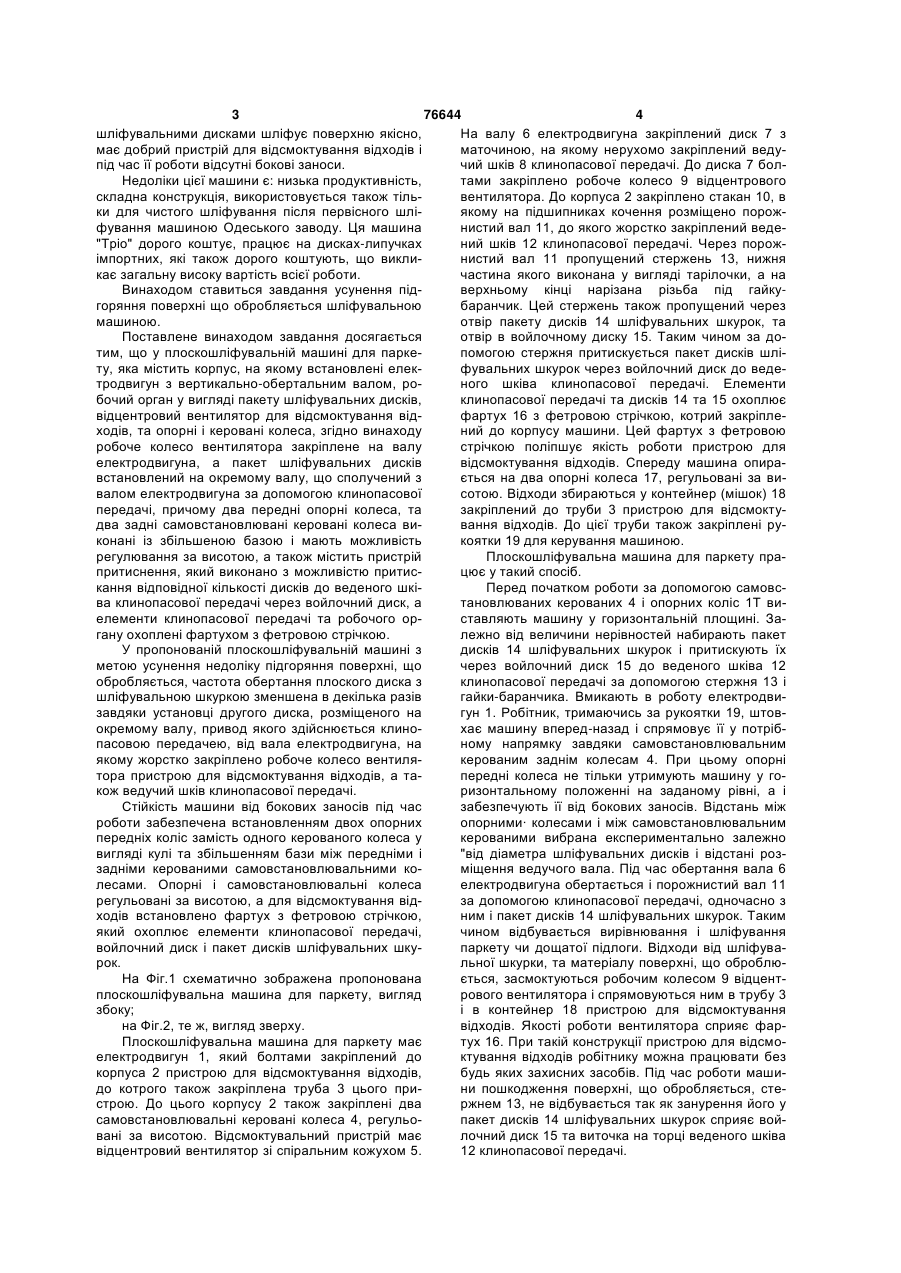

1. Плоскошліфувальна машина для паркету, що містить корпус, на якому встановлені електродвигун з вертикально-обертальним валом, робочий орган у вигляді пакета шліфувальних дисків, відцентровий вентилятор для відсмоктування відходів та опорні і керовані колеса, яка відрізняється тим, що робоче колесо вентилятора закріплене C2 1 3 76644 4 шліфувальними дисками шліфує поверхню якісно, На валу 6 електродвигуна закріплений диск 7 з має добрий пристрій для відсмоктування відходів і маточиною, на якому нерухомо закріплений ведупід час її роботи відсутні бокові заноси. чий шків 8 клинопасової передачі. До диска 7 болНедоліки цієї машини є: низька продуктивність, тами закріплено робоче колесо 9 відцентрового складна конструкція, використовується також тільвентилятора. До корпуса 2 закріплено стакан 10, в ки для чистого шліфування після первісного шліякому на підшипниках кочення розміщено порожфування машиною Одеського заводу. Ця машина нистий вал 11, до якого жорстко закріплений веде"Тріо" дорого коштує, працює на дисках-липучках ний шків 12 клинопасової передачі. Через порожімпортних, які також дорого коштують, що виклинистий вал 11 пропущений стержень 13, нижня кає загальну високу вартість всієї роботи. частина якого виконана у вигляді тарілочки, а на Винаходом ставиться завдання усунення підверхньому кінці нарізана різьба під гайкугоряння поверхні що обробляється шліфувальною баранчик. Цей стержень також пропущений через машиною. отвір пакету дисків 14 шліфувальних шкурок, та Поставлене винаходом завдання досягається отвір в войлочному диску 15. Таким чином за дотим, що у плоскошліфувальній машині для паркепомогою стержня притискується пакет дисків шліту, яка містить корпус, на якому встановлені елекфувальних шкурок через войлочний диск до ведетродвигун з вертикально-обертальним валом, роного шківа клинопасової передачі. Елементи бочий орган у вигляді пакету шліфувальних дисків, клинопасової передачі та дисків 14 та 15 охоплює відцентровий вентилятор для відсмоктування відфартух 16 з фетровою стрічкою, котрий закріплеходів, та опорні і керовані колеса, згідно винаходу ний до корпусу машини. Цей фартух з фетровою робоче колесо вентилятора закріплене на валу стрічкою поліпшує якість роботи пристрою для електродвигуна, а пакет шліфувальних дисків відсмоктування відходів. Спереду машина опиравстановлений на окремому валу, що сполучений з ється на два опорні колеса 17, регульовані за вивалом електродвигуна за допомогою клинопасової сотою. Відходи збираються у контейнер (мішок) 18 передачі, причому два передні опорні колеса, та закріплений до труби 3 пристрою для відсмоктудва задні самовстановлювані керовані колеса вивання відходів. До цієї труби також закріплені руконані із збільшеною базою і мають можливість коятки 19 для керування машиною. регулювання за висотою, а також містить пристрій Плоскошліфувальна машина для паркету прапритиснення, який виконано з можливістю притисцює у такий спосіб. кання відповідної кількості дисків до веденого шкіПеред початком роботи за допомогою самовсва клинопасової передачі через войлочний диск, а тановлюваних керованих 4 і опорних коліс 1Τ виелементи клинопасової передачі та робочого орставляють машину у горизонтальній площині. Загану охоплені фартухом з фетровою стрічкою. лежно від величини нерівностей набирають пакет У пропонованій плоскошліфувальній машині з дисків 14 шліфувальних шкурок і притискують їх метою усунення недоліку підгоряння поверхні, що через войлочний диск 15 до веденого шківа 12 обробляється, частота обертання плоского диска з клинопасової передачі за допомогою стержня 13 і шліфувальною шкуркою зменшена в декілька разів гайки-баранчика. Вмикають в роботу електродвизавдяки установці другого диска, розміщеного на гун 1. Робітник, тримаючись за рукоятки 19, штовокремому валу, привод якого здійснюється клинохає машину вперед-назад і спрямовує її у потрібпасовою передачею, від вала електродвигуна, на ному напрямку завдяки самовстановлювальним якому жорстко закріплено робоче колесо вентилякерованим заднім колесам 4. При цьому опорні тора пристрою для відсмоктування відходів, а тапередні колеса не тільки утримують машину у гокож ведучий шків клинопасової передачі. ризонтальному положенні на заданому рівні, а і Стійкість машини від бокових заносів під час забезпечують її від бокових заносів. Відстань між роботи забезпечена встановленням двох опорних опорними· колесами і між самовстановлювальним передніх коліс замість одного керованого колеса у керованими вибрана експериментально залежно вигляді кулі та збільшенням бази між передніми і "від діаметра шліфувальних дисків і відстані роззадніми керованими самовстановлювальними коміщення ведучого вала. Під час обертання вала 6 лесами. Опорні і самовстановлювальні колеса електродвигуна обертається і порожнистий вал 11 регульовані за висотою, а для відсмоктування відза допомогою клинопасової передачі, одночасно з ходів встановлено фартух з фетровою стрічкою, ним і пакет дисків 14 шліфувальних шкурок. Таким який охоплює елементи клинопасової передачі, чином відбувається вирівнювання і шліфування войлочний диск і пакет дисків шліфувальних шкупаркету чи дощатої підлоги. Відходи від шліфуварок. льної шкурки, та матеріалу поверхні, що оброблюНа Фіг.1 схематично зображена пропонована ється, засмоктуються робочим колесом 9 відцентплоскошліфувальна машина для паркету, вигляд рового вентилятора і спрямовуються ним в трубу 3 збоку; і в контейнер 18 пристрою для відсмоктування на Фіг.2, те ж, вигляд зверху. відходів. Якості роботи вентилятора сприяє фарПлоскошліфувальна машина для паркету має тух 16. При такій конструкції пристрою для відсмоелектродвигун 1, який болтами закріплений до ктування відходів робітнику можна працювати без корпуса 2 пристрою для відсмоктування відходів, будь яких захисних засобів. Під час роботи машидо котрого також закріплена труба 3 цього прини пошкодження поверхні, що обробляється, стестрою. До цього корпусу 2 також закріплені два ржнем 13, не відбувається так як занурення його у самовстановлювальні керовані колеса 4, регульопакет дисків 14 шліфувальних шкурок сприяє войвані за висотою. Відсмоктувальний пристрій має лочний диск 15 та виточка на торці веденого шківа відцентровий вентилятор зі спіральним кожухом 5. 12 клинопасової передачі. 5 76644 6 Вирівнювання і шліфування поверхні одночаскерованих коліс, а також певною товщиною пакету но такою машиною можна виконувати як грубе дисків і фракції номерів шліфувальних шкурок, (підготовче замість одеської машини), так і чистозаміна чи доповнення, чи зменшення яких не виве під лак (замість імпортних дискових). Висока кликає утруднень при даній конструкції. якість відбувається завдяки регулювання опорних і Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
