Вібраційний копач

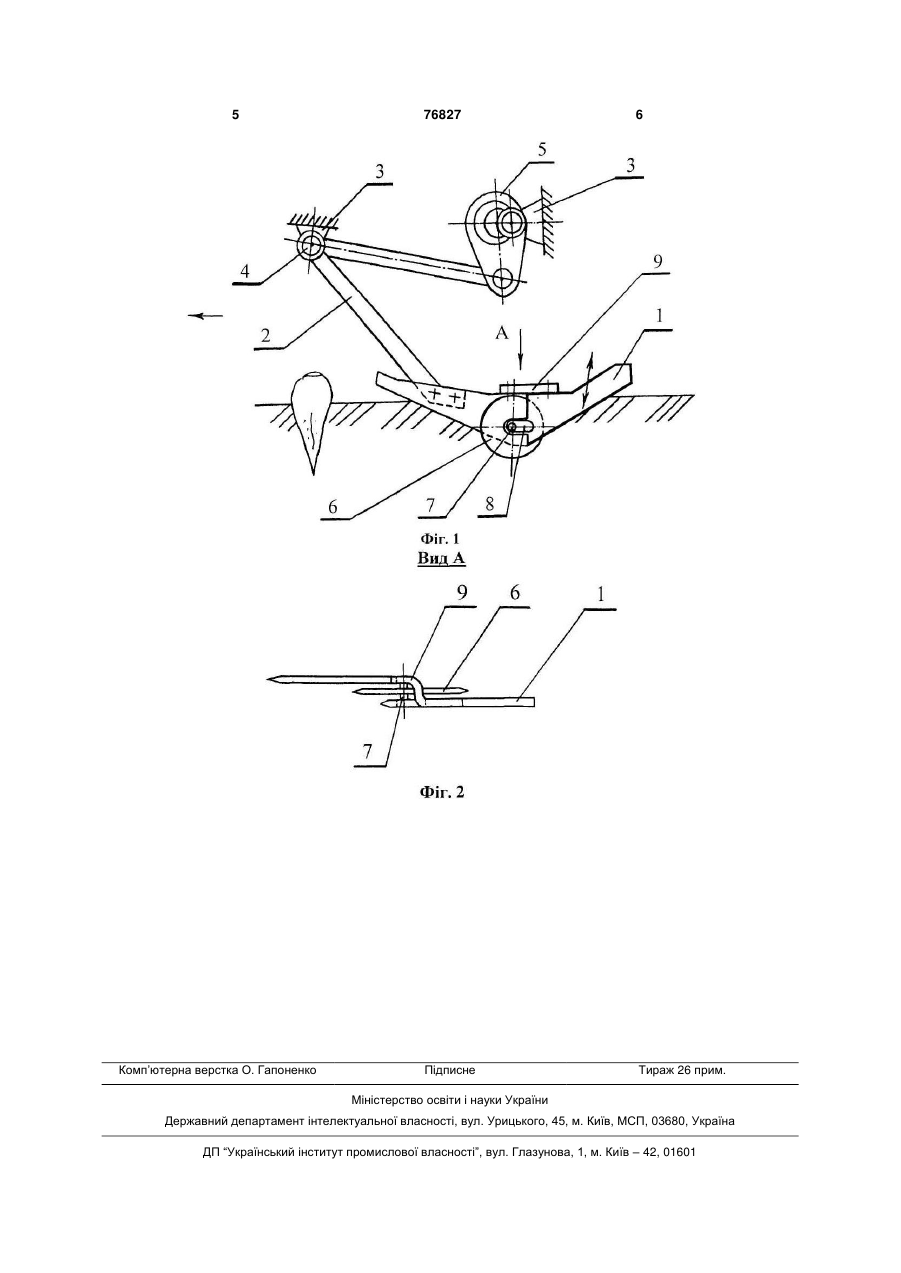

Вібраційний копач, що містить два лемеші зі стійками, встановленими на рамі шарнірно і кінематично зв'язаними з приводом їх у коливальний рух (у повздовжньо-вертикальній площині), подрібнювачі шару ґрунту, що виконані у вигляді дисків, встановлених вільно на осях лемешів, який відрізняється тим, що внутрішня площина кожного лемеша виконана у вигляді сходинки таким чином, що передні частини дисків-подрібнювачів знаходяться з тильних боків лемешів, а задні їх частини розташовані всередині простору між лемешами, причому диски виконані у вигляді плоских гладких дисків, а осі дисків встановлені у повздовжніх отворах лемешів. (19) (21) 20040907222 (22) 02.09.2004 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Головач Іван Володимирович (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ (56) UA 9709, 30.09.1996 SU 1287768, 07.02.1987 FR 2263674, 10.10.1975 FR 2443194, 04.07.1980 GB 968761, 02.09.1964 GB 2182232, 13.05.1987 JP 2000116218, 25.04.2000 SU 1105149, 30.07.1982 3 76827 4 органа та надмірне травмування коренеплодів при вжньо-вертикальній площині, а з задніми частинаїх контактуванні з внутрішніми поверхнями лемеми дисків-подрібнювачів 6 кожного лемеша 1, зашів, особливо бокових поверхонь коренеплодів і їх тискаються між ними і при обертанні дисківхвостових частин. подрібнювачів 6 на осях 7 вилучаються з ґрунту. Перед винаходом поставлене завдання знизиТаким чином, в даному випадку затиснутий між ти травмування коренеплодів. двома дисками-подрібнювачами 6 коренеплід, при Поставлене завдання досягається тим, що одночасних коливальних рухах лемешів 1 (і одновнутрішня площина кожного лемеша виконана у часно дисків-подрібнювачів 6), вже не має відносвигляді сходинки таким чином, що передні частини ного руху всередині робочого русла копача (завдядисків-подрібнювачів знаходяться з тильних боків ки обертанню дисків-подрібнювачів 6 на осях 7) лемешів, а задні їх частини розташовані всередині при його вириванні з ґрунту, що в цілому не призпростору між лемешами, причому осі дисків вставодить до пошкодження бокових частин коренепновлені у повздовжніх отворах лемешів. лоду. Якщо при контакті з двома дискамиНа Фіг.1 зображений вібраційний копач під час подрібнювачами 6 двох лемешів 1, якимось чином, виконання технологічного процесу (вид збоку). На не відбудеться вилучення коренеплодів з ґрунту, Фіг.2 дано вид А на Фіг.1. то це обов'язково відбудеться у задній частині Вібраційний копач складається з викопуючих лемешів 1 між їх площинами. Передня частина лемешів 1, які виконані у вигляді сходинки, тобто дисків-подрібнювачів 6 знаходиться з тильних бозадні їх частини, відносно передніх частин, відхиків лемешів 1 (у передній частині лемешів 1), а лені у зовнішній бік копача. Лемеші 1 закріплені на тому вона допомагає розрізати шар ґрунту при стійках 2, що встановлені на рамі 3 за допомогою обертанні дисків-подрібнювачів 6 (тобто відбувашарнірів 4. Стійки 2 зв'язані з приводом 5, що приється ефективне різання лезом при обертанні круводить лемеші 1 у коливальний рух (у повздовжглого диску). А оскільки це відбувається у передній ньо-вертикальній площині). Кожний з лемешів 1 частині лемешів 1, тобто у тій частині яка рухаєтьмає встановлений диск-подрібнювач 6 (тобто, пося саме в твердому, ще незруйнованому шарі ґрудрібнювач шару ґрунту), виконаний у вигляді плоснту, то на це буде витрачатись значно менше енекого, гладкого диска, який вільно встановлений на ргії. Задні частини дисків-подрібнювачів 6, які осі 7, яка закріплена у повздовжній отвір 8, який розташовані всередині простору між лемешами 1, знаходиться в зоні сходинки лемешів 1 (тобто на фактично виконують тут функції дискового викокожній з частин лемеша 1, або тільки на одній, є пуючого робочого органу. Завдяки тому, що верхні дугоподібні отвори 8 для встановлення у них і зачастини коренеплодів затискаються в даному викріплення двох кінців осей 7). При цьому кожний падку вже між площинами дисків-подрібнювачів 6, диск-подрібнювач 6 встановлений усередині плоякі вільно обертаються навколо осей 7, то не відщини лемеша 1 таким чином, що передні частини бувається пошкоджень бокових поверхонь коренедисків-подрібнювачів 6 знаходяться з тильного плодів при такому затисканні і руху коренеплодів боку лемеша 1, а задні їх частини розташовані догори. Таким чином, при затисканні коренеплодів всередині простору між двома лемешами 1 (тобто між задніми частинами дисків-подрібнювачів 6 при виходить у робочу зону, де відбувається затисканїх вільному обертанні (від зачеплення з ґрунтом) ня коренеплодів). Повздовжні отвори 8 дозволядля коренеплодів створюються додаткові вертикають пересувати осі 7 відносно довжин лемешів 1. льні зусилля вилучення з ґрунту. Для того щоб Зверху на сходинці кожного викопуючого лемеша 1 контакт коренеплодів з дисками-подрібнювачами 6 встановлена ланка 9, що додатково з'єднує певідбувався в задній їх частині внутрішня площина редню і задню частини лемешів 1. Напрямки коликожного лемеша 1 виконана у вигляді сходинки, а вального руху викопуючих лемешів 1, а також посуся площина лемеша 1 (від цієї сходинці донизу) тупального руху вібраційного копача показані має наскрізний поперечний отвір донизу, в який і стрілками. встановлено диск-подрібнювач 6. Для того щоб Вібраційний копач працює наступним чином. конструкція була більш жорсткою зверху на лемеПересуваючись поступово по рядку коренеплодів шах 1 над сходинкою закріплена ланка 9 такої ж викопуючі лемеші 1 охоплюють рядок коренеплоформи. Для того щоб задня частина дисківдів з двох боків, розрізаючи шар ґрунту і завдяки подрібнювачів 6 була максимально розташована стійкам 2, шарнірам 4 і приводу 5 лемешів 1 у ковсередині простору між лемешами 1 використовуливальний рух у повздовжньо-вертикальній плоються повздовжні отвори 8, в яких пересувається і щині ефективно руйнують шар ґрунту навколо козакріплюється вісь 7. Так, при роботі на більш суренеплодів. При цьому диски-подрібнювачі 6 хому і твердому ґрунті вісі 7 повинні бути розташовільно обертаючись на осях 7 розрізаючи нижній вані у повздовжніх отворах 8 з максимальним вишар ґрунту, звільнюючи коренеплоди від зв'язків з ходом дисків-подрібнювачів 6 у задню частину ґрунтом в нижній їх хвостовій частині. Потрапляюлемешів 1 у середині простору між лемешами 1. чи у середню, а потім і у задню частину лемешів 1 Таким чином, застосування запропонованого коренеплоди контактують вже не з внутрішніми вібраційного копача дозволить знизити травмуплощинами лемешів 1, які коливаються у повздовання коренеплодів на 5...10%. 5 Комп’ютерна верстка О. Гапоненко 76827 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
