Однорядковий бурякозбиральний комбайн

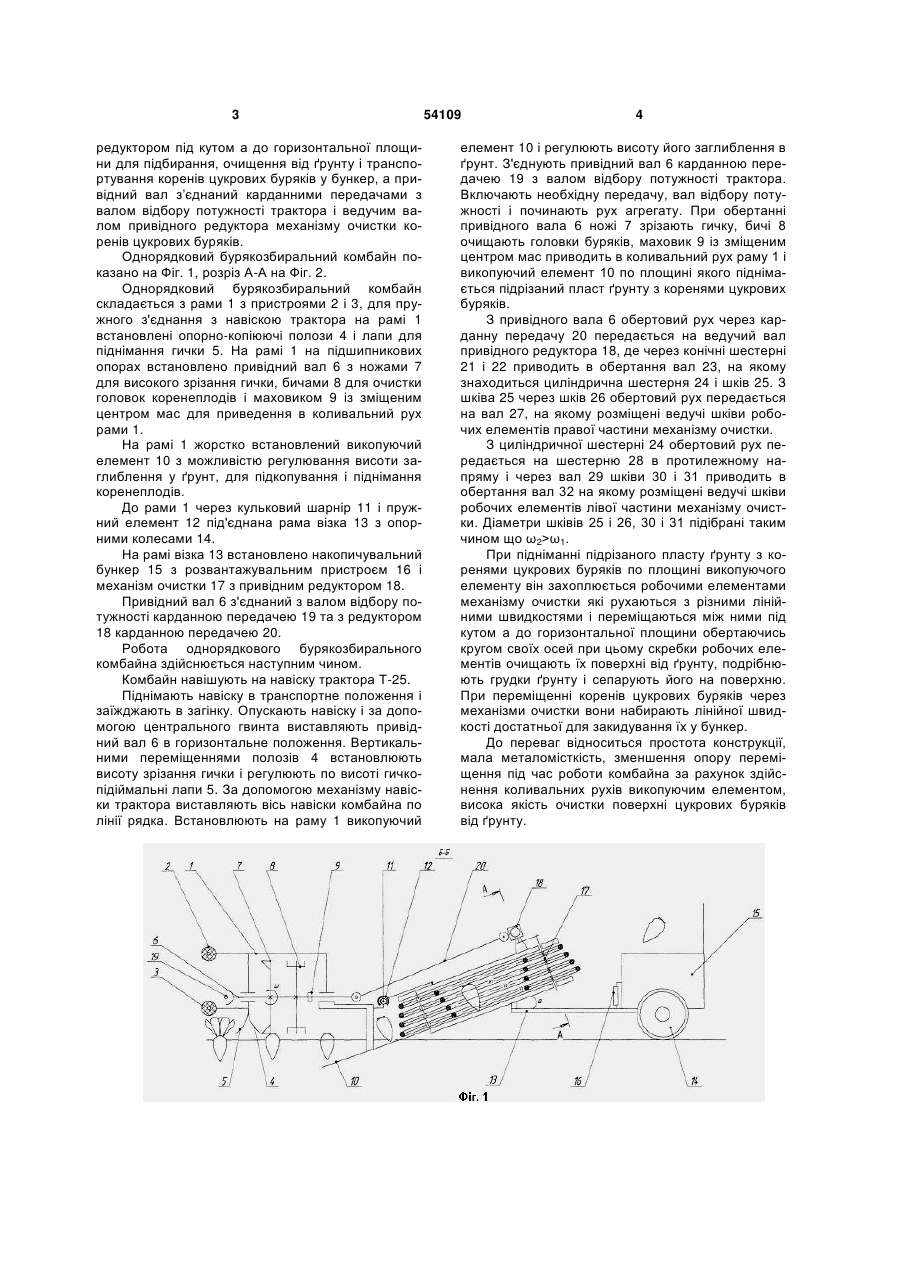

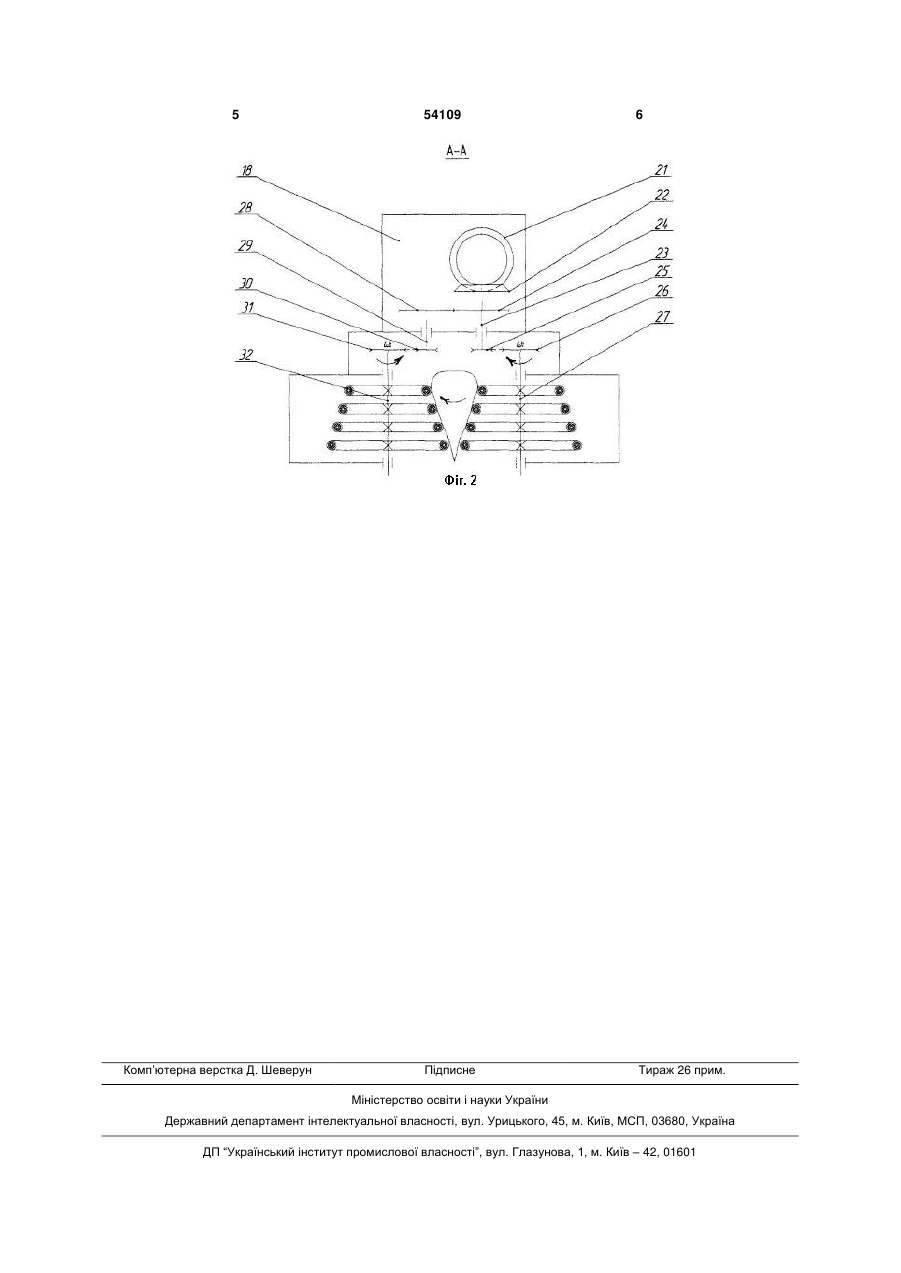

Однорядковий бурякозбиральний комбайн, що виконаний у вигляді рами з опорними полозами, рами візка з опорними колесами, накопичувального бункера з розвантажувальним пристроєм, механізму очистки коренів цукрових буряків з привідним редуктором, який відрізняється тим, що на рамі з опорними полозами, які здатні переміщати U 2 (19) 1 3 редуктором під кутом а до горизонтальної площини для підбирання, очищення від ґрунту і транспортування коренів цукрових буряків у бункер, а привідний вал з’єднаний карданними передачами з валом відбору потужності трактора і ведучим валом привідного редуктора механізму очистки коренів цукрових буряків. Однорядковий бурякозбиральний комбайн показано на Фіг. 1, розріз А-А на Фіг. 2. Однорядковий бурякозбиральний комбайн складається з рами 1 з пристроями 2 і 3, для пружного з'єднання з навіскою трактора на рамі 1 встановлені опорно-копіюючі полози 4 і лапи для піднімання гички 5. На рамі 1 на підшипникових опорах встановлено привідний вал 6 з ножами 7 для високого зрізання гички, бичами 8 для очистки головок коренеплодів і маховиком 9 із зміщеним центром мас для приведення в коливальний рух рами 1. На рамі 1 жорстко встановлений викопуючий елемент 10 з можливістю регулювання висоти заглиблення у ґрунт, для підкопування і піднімання коренеплодів. До рами 1 через кульковий шарнір 11 і пружний елемент 12 під'єднана рама візка 13 з опорними колесами 14. На рамі візка 13 встановлено накопичувальний бункер 15 з розвантажувальним пристроєм 16 і механізм очистки 17 з привідним редуктором 18. Привідний вал 6 з'єднаний з валом відбору потужності карданною передачею 19 та з редуктором 18 карданною передачею 20. Робота однорядкового бурякозбирального комбайна здійснюється наступним чином. Комбайн навішують на навіску трактора Т-25. Піднімають навіску в транспортне положення і заїжджають в загінку. Опускають навіску і за допомогою центрального гвинта виставляють привідний вал 6 в горизонтальне положення. Вертикальними переміщеннями полозів 4 встановлюють висоту зрізання гички і регулюють по висоті гичкопідіймальні лапи 5. За допомогою механізму навіски трактора виставляють вісь навіски комбайна по лінії рядка. Встановлюють на раму 1 викопуючий 54109 4 елемент 10 і регулюють висоту його заглиблення в ґрунт. З'єднують привідний вал 6 карданною передачею 19 з валом відбору потужності трактора. Включають необхідну передачу, вал відбору потужності і починають рух агрегату. При обертанні привідного вала 6 ножі 7 зрізають гичку, бичі 8 очищають головки буряків, маховик 9 із зміщеним центром мас приводить в коливальний рух раму 1 і викопуючий елемент 10 по площині якого піднімається підрізаний пласт ґрунту з коренями цукрових буряків. З привідного вала 6 обертовий рух через карданну передачу 20 передається на ведучий вал привідного редуктора 18, де через конічні шестерні 21 і 22 приводить в обертання вал 23, на якому знаходиться циліндрична шестерня 24 і шків 25. З шківа 25 через шків 26 обертовий рух передається на вал 27, на якому розміщені ведучі шківи робочих елементів правої частини механізму очистки. З циліндричної шестерні 24 обертовий рух передається на шестерню 28 в протилежному напряму і через вал 29 шківи 30 і 31 приводить в обертання вал 32 на якому розміщені ведучі шківи робочих елементів лівої частини механізму очистки. Діаметри шківів 25 і 26, 30 і 31 підібрані таким чином що ω2>ω1. При підніманні підрізаного пласту ґрунту з коренями цукрових буряків по площині викопуючого елементу він захоплюється робочими елементами механізму очистки які рухаються з різними лінійними швидкостями і переміщаються між ними під кутом а до горизонтальної площини обертаючись кругом своїх осей при цьому скребки робочих елементів очищають їх поверхні від ґрунту, подрібнюють грудки ґрунту і сепарують його на поверхню. При переміщенні коренів цукрових буряків через механізми очистки вони набирають лінійної швидкості достатньої для закидування їх у бункер. До переваг відноситься простота конструкції, мала металомісткість, зменшення опору переміщення під час роботи комбайна за рахунок здійснення коливальних рухів викопуючим елементом, висока якість очистки поверхні цукрових буряків від ґрунту. 5 Комп’ютерна верстка Д. Шеверун 54109 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
