Рукоятка керування приводами крана
Формула / Реферат
Рукоятка керування приводами крана, що містить основу, циліндричний шарнір, ручку з важелем і тягу, яка відрізняється тим, що основа рукоятки виконана у вигляді П-подібної балки, в отвір у верхній частині якої вертикально встановлено і нерухомо закріплено стакан з прямокутним горизонтальним отвором, що співпадає нижньою поверхнею з дном стакана, в дні стакана виконано вертикальні пази, які з’єднані між собою горизонтальною перемичкою, що паралельна горизонтальній осі прямокутного отвору стакана, в порожнину стакана введена Т-подібна вилка, у вертикальному елементі якої в площині її поперечок виконаний горизонтальний отвір у вигляді двох зустрічних зрізаними вершинами конусів, який у своїй горизонтальній площині перехрещується з круглим отвором, виконаним у площині, перпендикулярній до площини поперечок, в круглому отворі з можливістю обертання встановлено вісь, яка зафіксовано від осьового зміщення на циліндричному шарнірі, який горизонтально встановлений в стакані над прямокутним отвором, співвісно вертикальному елементу Т-подібної вилки на його протилежній стороні виконаний з можливістю взаємодії зі згаданими вертикальними пазами дна стакана сухар, а кінці поперечок вилки оснащені заокругленими кулачками з можливістю взаємодії кожного кулачка з гніздом тяги, при цьому важіль рукоятки співвісно з'єднаний з вертикальним елементом Т-подібної вилки з можливістю зміни і фіксації положення вилки в площині поперечок і з можливістю обертання її навколо циліндричного шарніра.
Текст

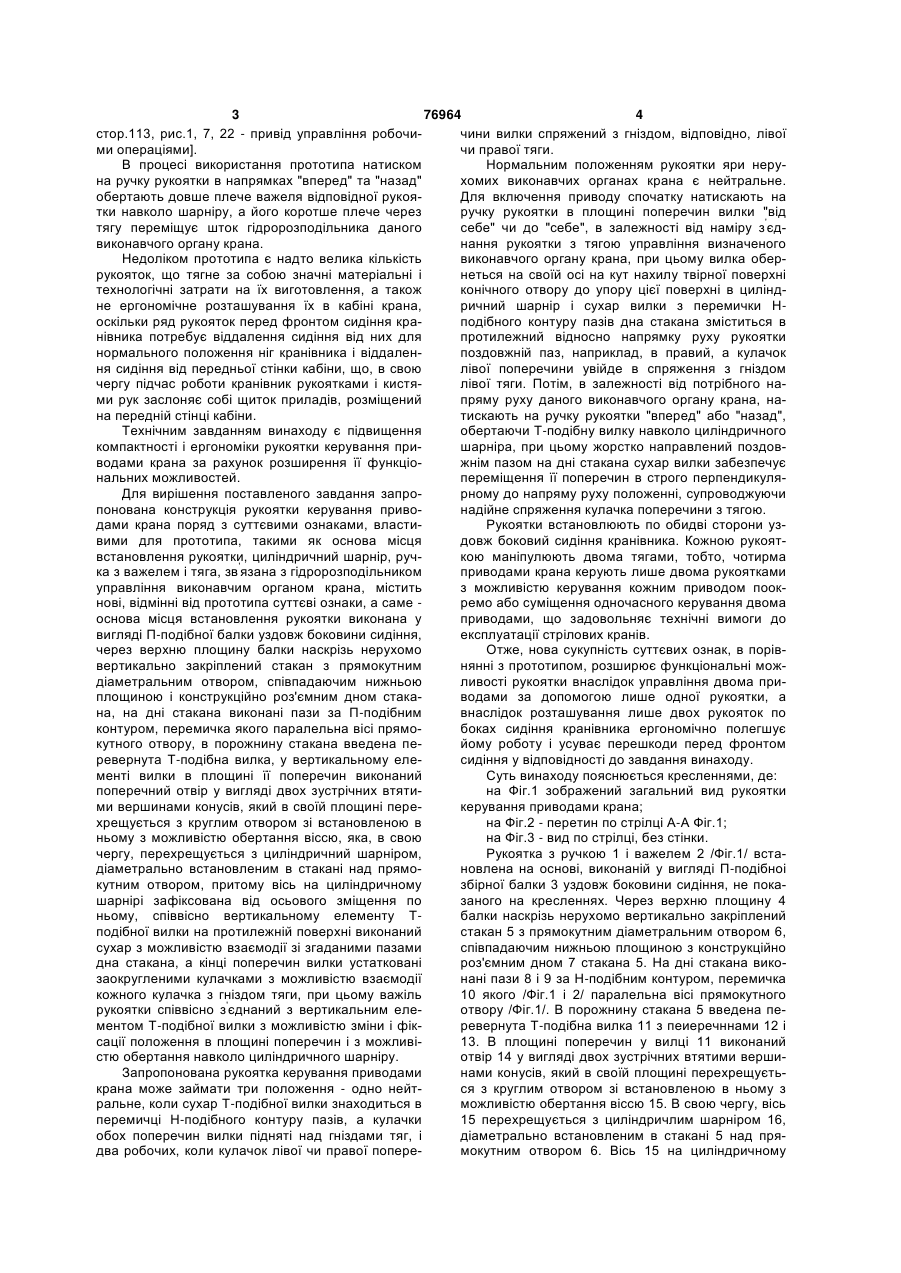

Рукоятка керування приводами крана, що містить основу, циліндричний шарнір, ручку з важелем і тягу, яка відрізняється тим, що основа рукоятки виконана у вигляді П-подібної балки, в отвір у верхній частині якої вертикально встановлено і нерухомо закріплено стакан з прямокутним горизонтальним отвором, що співпадає нижньою поверхнею з дном стакана, в дні стакана виконано вертикальні пази, які з’єднані між собою горизонтальною перемичкою, що паралельна го C2 2 (19) 1 3 76964 4 стор.113, рис.1, 7, 22 - привід управління робочичини вилки спряжений з гніздом, відповідно, лівої ми операціями]. чи правої тяги. В процесі використання прототипа натиском Нормальним положенням рукоятки яри неруна ручку рукоятки в напрямках "вперед" та "назад" хомих виконавчих органах крана є нейтральне. обертають довше плече важеля відповідної рукояДля включення приводу спочатку натискають на тки навколо шарніру, а його коротше плече через ручку рукоятки в площині поперечин вилки "від тягу переміщує шток гідророзподільника даного себе" чи до "себе", в залежності від наміру з'єдвиконавчого органу крана. нання рукоятки з тягою управління визначеного Недоліком прототипа є надто велика кількість виконавчого органу крана, при цьому вилка оберрукояток, що тягне за собою значні матеріальні і неться на своїй осі на кут нахилу твірної поверхні технологічні затрати на їх виготовлення, а також конічного отвору до упору цієї поверхні в циліндне ергономічне розташування їх в кабіні крана, ричний шарнір і сухар вилки з перемички Носкільки ряд рукояток перед фронтом сидіння краподібного контуру пазів дна стакана зміститься в нівника потребує віддалення сидіння від них для протилежний відносно напрямку руху рукоятки нормального положення ніг кранівника і віддаленпоздовжній паз, наприклад, в правий, а кулачок ня сидіння від передньої стінки кабіни, що, в свою лівої поперечини увійде в спряження з гніздом чергу підчас роботи кранівник рукоятками і кистялівої тяги. Потім, в залежності від потрібного нами рук заслоняє собі щиток приладів, розміщений пряму руху даного виконавчого органу крана, нана передній стінці кабіни. тискають на ручку рукоятки "вперед" або "назад", Технічним завданням винаходу є підвищення обертаючи Т-подібну вилку навколо циліндричного компактності і ергономіки рукоятки керування пришарніра, при цьому жорстко направлений поздовводами крана за рахунок розширення її функціожнім пазом на дні стакана сухар вилки забезпечує нальних можливостей. переміщення її поперечин в строго перпендикуляДля вирішення поставленого завдання запрорному до напряму руху положенні, супроводжуючи понована конструкція рукоятки керування привонадійне спряження кулачка поперечини з тягою. дами крана поряд з суттєвими ознаками, властиРукоятки встановлюють по обидві сторони узвими для прототипа, такими як основа місця довж боковий сидіння кранівника. Кожною рукоятвстановлення рукоятки, циліндричний шарнір, ручкою маніпулюють двома тягами, тобто, чотирма ка з важелем і тяга, зв'язана з гідророзподільником приводами крана керують лише двома рукоятками управління виконавчим органом крана, містить з можливістю керування кожним приводом поокнові, відмінні від прототипа суттєві ознаки, а саме ремо або суміщення одночасного керування двома основа місця встановлення рукоятки виконана у приводами, що задовольняє технічні вимоги до вигляді П-подібної балки уздовж боковини сидіння, експлуатації стрілових кранів. через верхню площину балки наскрізь нерухомо Отже, нова сукупність суттєвих ознак, в поріввертикально закріплений стакан з прямокутним нянні з прототипом, розширює функціональні мождіаметральним отвором, співпадаючим нижньою ливості рукоятки внаслідок управління двома приплощиною і конструкційно роз'ємним дном стакаводами за допомогою лише одної рукоятки, а на, на дні стакана виконані пази за П-подібним внаслідок розташування лише двох рукояток по контуром, перемичка якого паралельна вісі прямобоках сидіння кранівника ергономічно полегшує кутного отвору, в порожнину стакана введена пейому роботу і усуває перешкоди перед фронтом ревернута Т-подібна вилка, у вертикальному елесидіння у відповідності до завдання винаходу. менті вилки в площині її поперечин виконаний Суть винаходу пояснюється кресленнями, де: поперечний отвір у вигляді двох зустрічних втятина Фіг.1 зображений загальний вид рукоятки ми вершинами конусів, який в своїй площині перекерування приводами крана; хрещується з круглим отвором зі встановленою в на Фіг.2 - перетин по стрілці А-А Фіг.1; ньому з можливістю обертання віссю, яка, в свою на Фіг.3 - вид по стрілці, без стінки. чергу, перехрещується з циліндричний шарніром, Рукоятка з ручкою 1 і важелем 2 /Фіг.1/ встадіаметрально встановленим в стакані над прямоновлена на основі, виконаній у вигляді П-подібноі кутним отвором, притому вісь на циліндричному збірної балки 3 уздовж боковини сидіння, не покашарнірі зафіксована від осьового зміщення по заного на кресленнях. Через верхню площину 4 ньому, співвісно вертикальному елементу Тбалки наскрізь нерухомо вертикально закріплений подібної вилки на протилежній поверхні виконаний стакан 5 з прямокутним діаметральним отвором 6, сухар з можливістю взаємодії зі згаданими пазами співпадаючим нижньою площиною з конструкційно дна стакана, а кінці поперечин вилки устатковані роз'ємним дном 7 стакана 5. На дні стакана викозаокругленими кулачками з можливістю взаємодії нані пази 8 і 9 за Н-подібним контуром, перемичка кожного кулачка з гніздом тяги, при цьому важіль 10 якого /Фіг.1 і 2/ паралельна вісі прямокутного рукоятки співвісно з'єднаний з вертикальним елеотвору /Фіг.1/. В порожнину стакана 5 введена пементом Т-подібної вилки з можливістю зміни і фікревернута Т-подібна вилка 11 з пеиеречннами 12 і сації положення в площині поперечин і з можливі13. В площині поперечин у вилці 11 виконаний стю обертання навколо циліндричного шарніру. отвір 14 у вигляді двох зустрічних втятими вершиЗапропонована рукоятка керування приводами нами конусів, який в своїй площині перехрещуєтькрана може займати три положення - одно нейтся з круглим отвором зі встановленою в ньому з ральне, коли сухар Т-подібної вилки знаходиться в можливістю обертання віссю 15. В свою чергу, вісь перемичці Н-подібного контуру пазів, а кулачки 15 перехрещується з циліндричлим шарніром 16, обох поперечин вилки підняті над гніздами тяг, і діаметрально встановленим в стакані 5 над прядва робочих, коли кулачок лівої чи правої поперемокутним отвором 6. Вісь 15 на циліндричному 5 76964 6 шарнірі 16 зафіксована від осьового зміщення по 1 рукоятки в площині поперечин 12 і 13 "від себе" ньому за допомогою, наприклад, втулок 17. Співвічи "до себе", при цьому вилка 11 обернеться на осі сно вилці 11 виконаний сухар 18 з можливістю 15 на кут нахилу твірної поверхні конічного отвору взаємодії з пазами 8 і 9. Кінці поперечин 12 і 13 14 до упору цієї поверхні в циліндричний шарнір устатковані заокругленими кулачками 19 з можли16 і сухар 18 з перемички 10 дна стакана 5 змісвістю взаємодії кожного кулачка з гніздом 20 тяги титься в протилежний відносно напрямку руху ру21 і тяги 22 /Фіг.1 і 3/. Важіль 2 /Фіг.1/ рукоятки спікоятки паз, наприклад, в паз 9, а кулачок 19 попеввісно з’єднаний з вилкою 11 з можливістю зміни і речини 12 увійде в спряження з гніздом 20 тяги 21. фіксації кульковим підпружиненим фіксатором 23 Натиск на рукоятку в протилежному напрямі звільположення в площині поперечин 12 і 13 і з можлиняє від з'єднання рукоятку з тягою 21, а з'єднує вістю обертання навколо циліндричного шарніру рукоятку з тягою 22. Потім натискають на ручку 1 16. Згори стакан 5 накритий еластичним гофроварукоятки в напрямку "вперед" або "назад", оберним кожухом 24. таючи вилку 11 навколо циліндричного шарніра Рукоятку керування приводами крана викорис16, при цьому жорстко направлений поздовжнім товують наступним чином: пазом 8 чи 9 сухар 18 вилки 11 забезпечує переНормальним положенням рукоятки при неруміщення її поперечин 12 і 13 в строго перпендикухомих виконавчих органах крана в центральне, лярному до напрямку руху рукоятки положенні, коли сухар 13 знаходиться в перемичці 10. Для супроводжуючи надійне спряження їх кулачків 19 з включення приводу спочатку натискають на ручку гніздами 20 тяги 21 чи 22. Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюControl handle of drives of crane
Автори англійськоюShvidler Oleksandr Petrovych
Назва патенту російськоюРукоятка управления приводами крана
Автори російськоюШвидлер Александр Петрович
МПК / Мітки
МПК: B66C 13/00
Мітки: приводами, рукоятка, крана, керування
