Шахтна піч

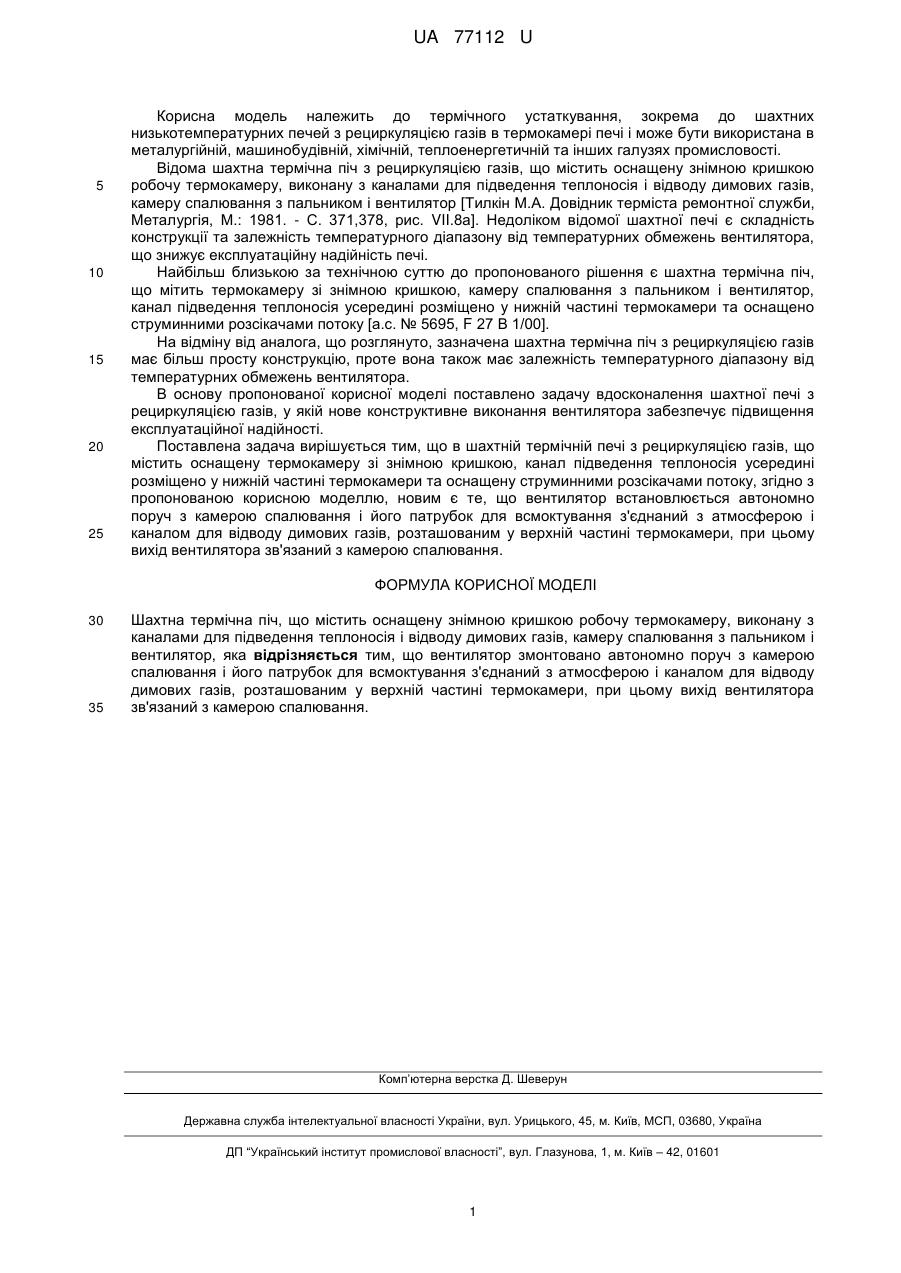

Реферат: Шахтна термічна піч, що містить оснащену знімною кришкою робочу термокамеру, виконану з каналами для підведення теплоносія і відводу димових газів, камеру спалювання з пальником і вентилятор, причому вентилятор змонтовано автономно поруч з камерою спалювання, і його патрубок для всмоктування з'єднаний з атмосферою і каналом для відводу димових газів, розташованим у верхній частині термокамери, при цьому вихід вентилятора зв'язаний з камерою спалювання. UA 77112 U (54) ШАХТНА ПІЧ UA 77112 U UA 77112 U 5 10 15 20 25 Корисна модель належить до термічного устаткування, зокрема до шахтних низькотемпературних печей з рециркуляцією газів в термокамері печі і може бути використана в металургійній, машинобудівній, хімічній, теплоенергетичній та інших галузях промисловості. Відома шахтна термічна піч з рециркуляцією газів, що містить оснащену знімною кришкою робочу термокамеру, виконану з каналами для підведення теплоносія і відводу димових газів, камеру спалювання з пальником і вентилятор [Тилкін М.А. Довідник терміста ремонтної служби, Металургія, М.: 1981. - С. 371,378, рис. VII.8а]. Недоліком відомої шахтної печі є складність конструкції та залежність температурного діапазону від температурних обмежень вентилятора, що знижує експлуатаційну надійність печі. Найбільш близькою за технічною суттю до пропонованого рішення є шахтна термічна піч, що мітить термокамеру зі знімною кришкою, камеру спалювання з пальником і вентилятор, канал підведення теплоносія усередині розміщено у нижній частині термокамери та оснащено струминними розсікачами потоку [а.с. № 5695, F 27 В 1/00]. На відміну від аналога, що розглянуто, зазначена шахтна термічна піч з рециркуляцією газів має більш просту конструкцію, проте вона також має залежність температурного діапазону від температурних обмежень вентилятора. В основу пропонованої корисної моделі поставлено задачу вдосконалення шахтної печі з рециркуляцією газів, у якій нове конструктивне виконання вентилятора забезпечує підвищення експлуатаційної надійності. Поставлена задача вирішується тим, що в шахтній термічній печі з рециркуляцією газів, що містить оснащену термокамеру зі знімною кришкою, канал підведення теплоносія усередині розміщено у нижній частині термокамери та оснащену струминними розсікачами потоку, згідно з пропонованою корисною моделлю, новим є те, що вентилятор встановлюється автономно поруч з камерою спалювання і його патрубок для всмоктування з'єднаний з атмосферою і каналом для відводу димових газів, розташованим у верхній частині термокамери, при цьому вихід вентилятора зв'язаний з камерою спалювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Шахтна термічна піч, що містить оснащену знімною кришкою робочу термокамеру, виконану з каналами для підведення теплоносія і відводу димових газів, камеру спалювання з пальником і вентилятор, яка відрізняється тим, що вентилятор змонтовано автономно поруч з камерою спалювання і його патрубок для всмоктування з'єднаний з атмосферою і каналом для відводу димових газів, розташованим у верхній частині термокамери, при цьому вихід вентилятора зв'язаний з камерою спалювання. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
