Фреза

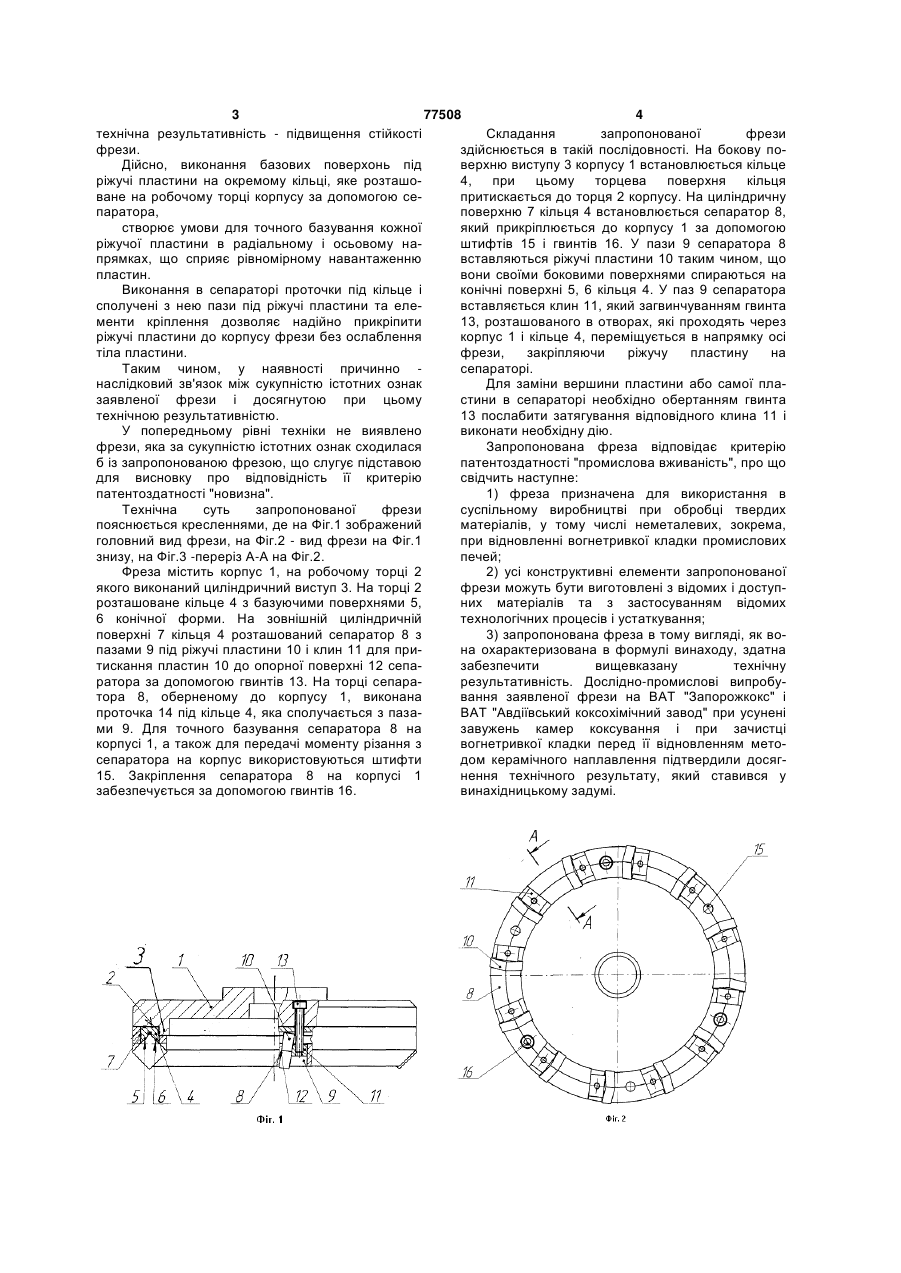

Фреза, що містить корпус, різальні пластини, притиснені до базової поверхні, утвореної двома конічними поверхнями, і елементи кріплення, яка відрізняється тим, що базові поверхні під різальні пластини виконані на окремому базуючому кільці, яке розташоване на робочому торці корпусу за допомогою обойми, в якій виконане кільцеве проточування під базуюче кільце і сполучені з кільцевим проточуванням пази під різальні пластини та елементи кріплення. (19) (21) 20041008467 (22) 18.10.2004 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Бондік Віктор Анатолійович, Манкевич Анатолій Миколайович, Чепелянський Анатолій Якович, Матюха Петро Григорович, Гусєв Володимир Владиленович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "НАУКОВО-ВПРОВАДЖУВАЛЬНЕ ПІДПРИЄМСТВО "МАК" (56) DD 39366, кл. B23C5/06, 1965. 3 77508 4 технічна результативність - підвищення стійкості Складання запропонованої фрези фрези. здійснюється в такій послідовності. На бокову поДійсно, виконання базових поверхонь під верхню виступу 3 корпусу 1 встановлюється кільце ріжучі пластини на окремому кільці, яке розташо4, при цьому торцева поверхня кільця ване на робочому торці корпусу за допомогою сепритискається до торця 2 корпусу. На циліндричну паратора, поверхню 7 кільця 4 встановлюється сепаратор 8, створює умови для точного базування кожної який прикріплюється до корпусу 1 за допомогою ріжучої пластини в радіальному і осьовому наштифтів 15 і гвинтів 16. У пази 9 сепаратора 8 прямках, що сприяє рівномірному навантаженню вставляються ріжучі пластини 10 таким чином, що пластин. вони своїми боковими поверхнями спираються на Виконання в сепараторі проточки під кільце і конічні поверхні 5, 6 кільця 4. У паз 9 сепаратора сполучені з нею пази під ріжучі пластини та елевставляється клин 11, який загвинчуванням гвинта менти кріплення дозволяє надійно прикріпити 13, розташованого в отворах, які проходять через ріжучі пластини до корпусу фрези без ослаблення корпус 1 і кільце 4, переміщується в напрямку осі тіла пластини. фрези, закріпляючи ріжучу пластину на Таким чином, у наявності причинно сепараторі. наслідковий зв'язок між сукупністю істотних ознак Для заміни вершини пластини або самої плазаявленої фрези і досягнутою при цьому стини в сепараторі необхідно обертанням гвинта технічною результативністю. 13 послабити затягування відповідного клина 11 і У попередньому рівні техніки не виявлено виконати необхідну дію. фрези, яка за сукупністю істотних ознак сходилася Запропонована фреза відповідає критерію б із запропонованою фрезою, що слугує підставою патентоздатності "промислова вживаність", про що для висновку про відповідність її критерію свідчить наступне: патентоздатності "новизна". 1) фреза призначена для використання в Технічна суть запропонованої фрези суспільному виробництві при обробці твердих пояснюється кресленнями, де на Фіг.1 зображений матеріалів, у тому числі неметалевих, зокрема, головний вид фрези, на Фіг.2 - вид фрези на Фіг.1 при відновленні вогнетривкої кладки промислових знизу, на Фіг.3 -переріз А-А на Фіг.2. печей; Фреза містить корпус 1, на робочому торці 2 2) усі конструктивні елементи запропонованої якого виконаний циліндричний виступ 3. На торці 2 фрези можуть бути виготовлені з відомих і доступрозташоване кільце 4 з базуючими поверхнями 5, них матеріалів та з застосуванням відомих 6 конічної форми. На зовнішній циліндричній технологічних процесів і устаткування; поверхні 7 кільця 4 розташований сепаратор 8 з 3) запропонована фреза в тому вигляді, як вопазами 9 під ріжучі пластини 10 і клин 11 для прина охарактеризована в формулі винаходу, здатна тискання пластин 10 до опорної поверхні 12 сепазабезпечити вищевказану технічну ратора за допомогою гвинтів 13. На торці сепарарезультативність. Дослідно-промислові випробутора 8, оберненому до корпусу 1, виконана вання заявленої фрези на ВАТ "Запорожкокс" і проточка 14 під кільце 4, яка сполучається з пазаВАТ "Авдіївський коксохімічний завод" при усунені ми 9. Для точного базування сепаратора 8 на завужень камер коксування і при зачистці корпусі 1, а також для передачі моменту різання з вогнетривкої кладки перед її відновленням метосепаратора на корпус використовуються штифти дом керамічного наплавлення підтвердили досяг15. Закріплення сепаратора 8 на корпусі 1 нення технічного результату, який ставився у забезпечується за допомогою гвинтів 16. винахідницькому задумі. 5 Комп’ютерна верстка М. Клюкін 77508 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
