Механізм кантування чаші шлаковоза

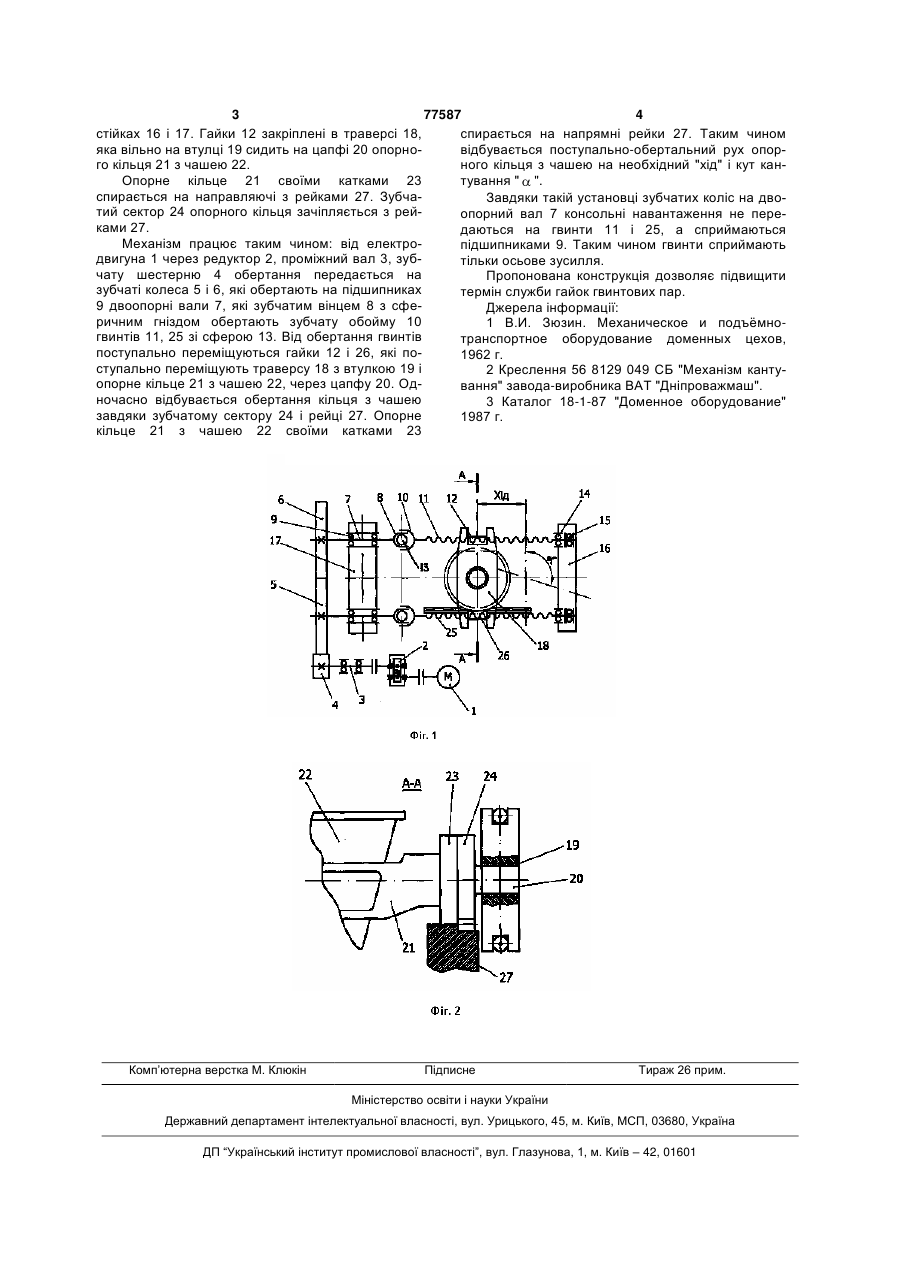

Механізм кантування чаші шлаковоза, що містить електродвигун, редуктор, проміжний вал з шестірнею, нижню і верхню гвинтові пари із зубчатими колесами, стійки і траверси з втулками, який відрізняється тим, що гвинти гвинтових пар виконано роз'ємними - з консольної частини, виконаної у вигляді двоопорного вала із зубчатим вінцем, що входить в зачеплення із додатково передбаченою зубчатою обоймою іншої частини гвинта, в площині осей їх зубів знаходиться центр додатково передбаченої опорної сферичної пари двоопорного вала і гвинта. (19) (21) a200504275 (22) 04.05.2005 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Дудка Анатолій Іванович, Драгомирецький Юлій Олександрович, Болотін Владіслав Єгорович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ДНІПРОВАЖМАШ" (56) Заявка UA 20040705661, пріор. 12.07.2004, публ. 16.01.2006 SU 863646 A1, 15.09.1981 SU 1130607 A1, 23.12.1984 SU 876717 A1, 30.10.1981 SU 1082830 A1, 30.03.1984 3 77587 4 стійках 16 і 17. Гайки 12 закріплені в траверсі 18, спирається на напрямні рейки 27. Таким чином яка вільно на втулці 19 сидить на цапфі 20 опорновідбувається поступально-обертальний рух опорго кільця 21 з чашею 22. ного кільця з чашею на необхідний "хід" і кут канОпорне кільце 21 своїми катками 23 тування " ". спирається на направляючі з рейками 27. ЗубчаЗавдяки такій установці зубчатих коліс на двотий сектор 24 опорного кільця зачіпляється з рейопорний вал 7 консольні навантаження не переками 27. даються на гвинти 11 і 25, а сприймаються Механізм працює таким чином: від електропідшипниками 9. Таким чином гвинти сприймають двигуна 1 через редуктор 2, проміжний вал 3, зубтільки осьове зусилля. чату шестерню 4 обертання передається на Пропонована конструкція дозволяє підвищити зубчаті колеса 5 і 6, які обертають на підшипниках термін служби гайок гвинтових пар. 9 двоопорні вали 7, які зубчатим вінцем 8 з сфеДжерела інформації: ричним гніздом обертають зубчату обойму 10 1 В.И. Зюзин. Механическое и подъѐмногвинтів 11, 25 зі сферою 13. Від обертання гвинтів транспортное оборудование доменных цехов, поступально переміщуються гайки 12 і 26, які по1962 г. ступально переміщують траверсу 18 з втулкою 19 і 2 Креслення 56 8129 049 СБ "Механізм кантуопорне кільце 21 з чашею 22, через цапфу 20. Одвання" завода-виробника ВАТ "Дніпроважмаш". ночасно відбувається обертання кільця з чашею 3 Каталог 18-1-87 "Доменное оборудование" завдяки зубчатому сектору 24 і рейці 27. Опорне 1987 г. кільце 21 з чашею 22 своїми катками 23 Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
