Доїльний апарат

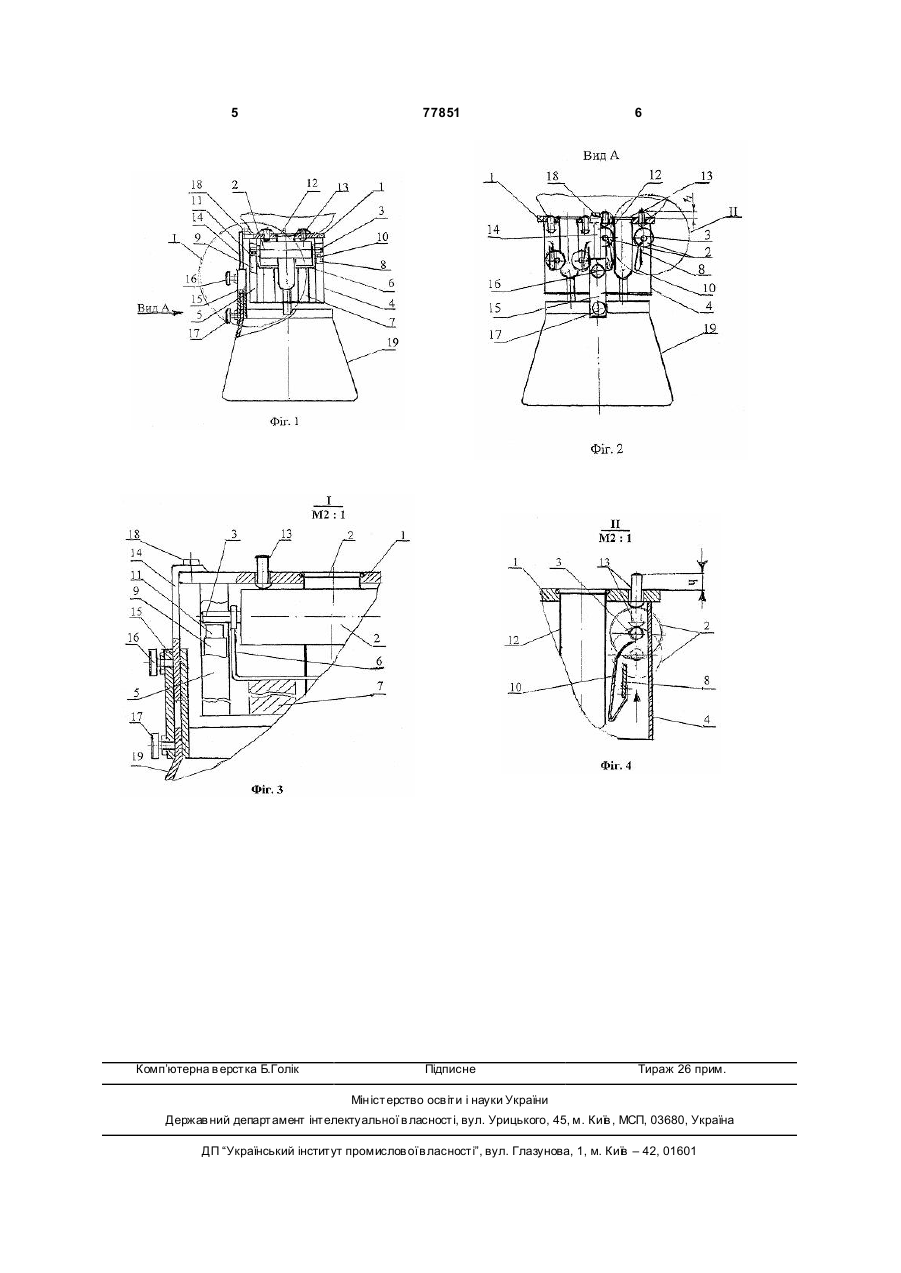

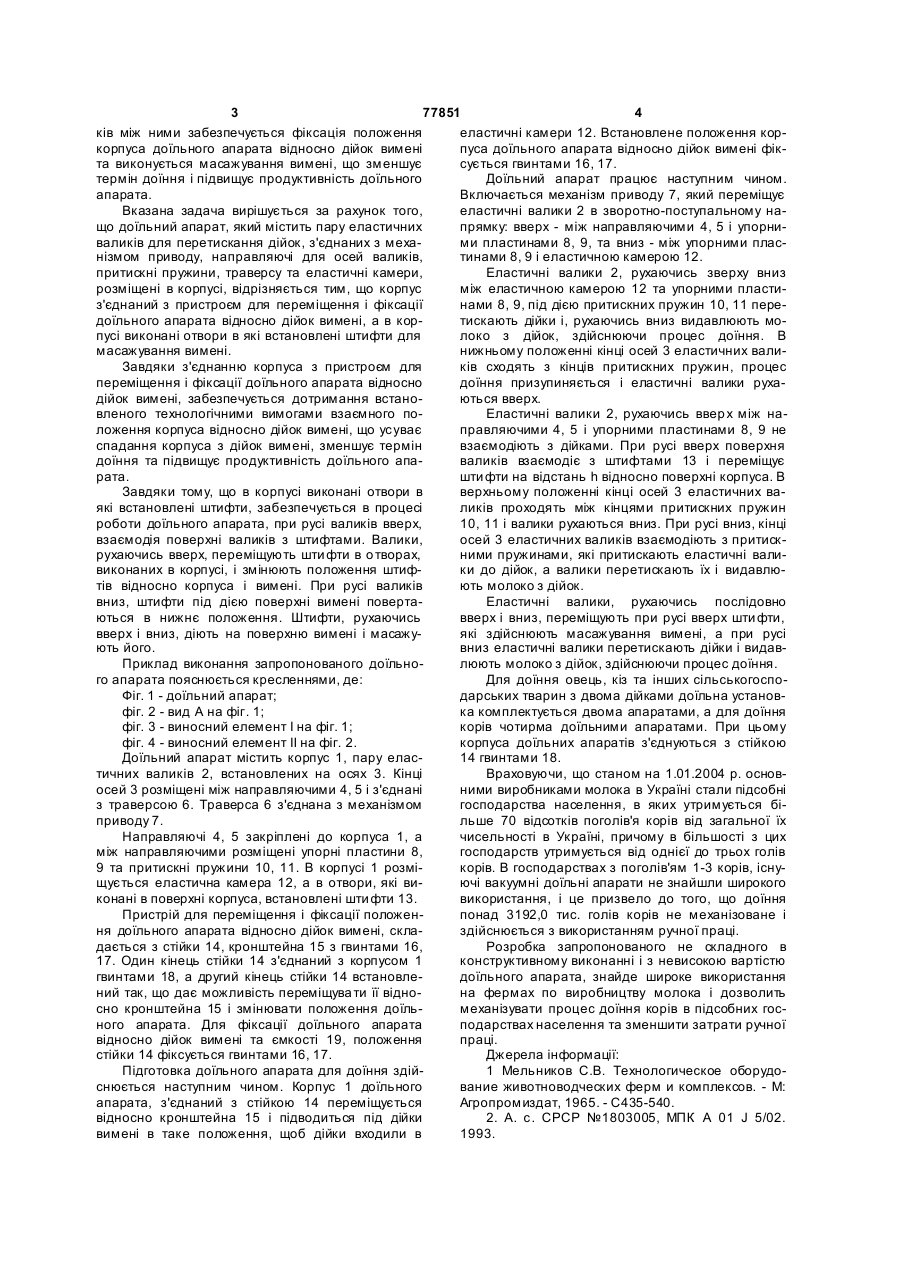

1. Доїльний апарат, що містить пару еластичних валиків для перетискання дійок, з'єднаних з механізмом приводу, напрямні для осей валиків, притискні пружини, траверсу та еластичні камери, які розміщені в корпусі, який відрізняється тим, що корпус з'єднаний з пристроєм для переміщення і фіксації доїльного апарата відносно дійок вимені, при цьому в корпусі виконані отвори, в які встановлені штифти для масажування вимені. 2. Доїльний апарат за п.1, який відрізняється тим, що пристрій для переміщення і фіксації доїльного апарата складається з стійки, кронштейна з гвинтами, причому один кінець стійки з’єднаний з корпусом гвинтами, а другий – встановлений з можливістю переміщення стійки відносно кронштейна для зміни положення доїльного апарата. Винахід відноситься до техніки для доїння і може використовуватися на тваринницьких фермах по виробництву молока для машинного доїння сільськогосподарських тварин. Відомі доїльні апарати, які містять вакуумну систему, з'єднану з механізмом приводу та еластичні камери, розміщені в корпусі [1]. Недоліком таких доїльних апаратів є те, що в процесі доїння мають місце зміни та зниження величини вакууму в системі. Це призводить до зміни положення корпуса доїльного апарата, відносно дійок вимені сільськогосподарських тварин та спадання еластичних камер і корпуса з дійок, що порушує те хнологічний процес, збільшує термін доїння та знижує продуктивність доїльного апарата. В конструкції таких доїльних апаратів також відсутні пристрої для масажування вимені сільськогосподарських тварин, що уповільнює молоковіддачу, збільшує термін доїння та знижує продуктивність доїльного апарата. За прототип прийнятий найбільш близький по технічній суті механічний доїльний апарат, що містить пару еластичних валиків для перетискання дійок, з'єднаних з механізмом приводу, направля ючі для осей валиків, притискні пружини, траверсу та еластичні камери, розміщені в корпусі [2]. Недоліком такого доїльного апарата є те, що він не оснащений пристроєм для переміщення і фіксації доїльного апарата відносно дійок вимені сільськогосподарських тварин та пристроєм для масажування вимені. Відсутність в конструкції доїльного апарата пристрою для переміщення і фіксації доїльного апарата відносно дійок вимені, не забезпечує в процесі доїння дотримання встановленого технологічними вимогами положення корпуса доїльного апарата відносно дійок вимені, що призводить до спадання еластичних камер і корпуса з дійок, порушує те хнологічний процес, збільшує термін доїння та знижує продуктивність доїльного апарата. Відсутність в конструкції доїльного апарата пристрою для масажування вимені сільськогосподарських тварин уповільнює молоковіддачу, збільшує термін доїння та знижує продуктивність доїльного апарата. Задачею винаходу є розробка доїльного апарата в якому шляхом удосконалення конструкції, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і формах зв'яз (19) UA (11) 77851 (13) C2 (21) a200502533 (22) 21.03.2005 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Вітвіцький Володимир Валентинович, Александров Микола Степанович, Лосина Микола Степанович (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ПРОДУКТИВНОСТІ АГРОПРОМИСЛОВОГО КОМПЛЕКСУ "УКРАГРОПРОМПРОДУКТИВНІСТЬ" (56) SU 1803005, 23.03.1993 SU 933055, 07.06.1982 SU 803911, 25.02.1981 SU 1311642, 23.05.1987 заявка DE 19711250, 04.06.1998 EP 1239725, 03.03.2004 RU 2108030, 10.04.1998 3 77851 4 ків між ними забезпечується фіксація положення еластичні камери 12. Встановлене положення коркорпуса доїльного апарата відносно дійок вимені пуса доїльного апарата відносно дійок вимені фікта виконується масажування вимені, що зменшує сується гвинтами 16, 17. термін доїння і підвищує продуктивність доїльного Доїльний апарат працює наступним чином. апарата. Включається механізм приводу 7, який переміщує Вказана задача вирішується за рахунок того, еластичні валики 2 в зворотно-поступальному нащо доїльний апарат, який містить пару еластичних прямку: вверх - між направляючими 4, 5 і упорниваликів для перетискання дійок, з'єднаних з мехами пластинами 8, 9, та вниз - між упорними пласнізмом приводу, направляючі для осей валиків, тинами 8, 9 і еластичною камерою 12. притискні пружини, траверсу та еластичні камери, Еластичні валики 2, рухаючись зверху вниз розміщені в корпусі, відрізняється тим, що корпус між еластичною камерою 12 та упорними пластиз'єднаний з пристроєм для переміщення і фіксації нами 8, 9, під дією притискних пружин 10, 11 передоїльного апарата відносно дійок вимені, а в кортискають дійки і, рухаючись вниз видавлюють мопусі виконані отвори в які встановлені штифти для локо з дійок, здійснюючи процес доїння. В масажування вимені. нижньому положенні кінці осей 3 еластичних валиЗавдяки з'єднанню корпуса з пристроєм для ків сходять з кінців притискних пружин, процес переміщення і фіксації доїльного апарата відносно доїння призупиняється і еластичні валики рухадійок вимені, забезпечується дотримання встаноються вверх. вленого технологічними вимогами взаємного поЕластичні валики 2, рухаючись ввер х між наложення корпуса відносно дійок вимені, що усуває правляючими 4, 5 і упорними пластинами 8, 9 не спадання корпуса з дійок вимені, зменшує термін взаємодіють з дійками. При русі вверх поверхня доїння та підвищує продуктивність доїльного апаваликів взаємодіє з штифтами 13 і переміщує рата. шти фти на відстань h відносно поверхні корпуса. В Завдяки тому, що в корпусі виконані отвори в верхньому положенні кінці осей 3 еластичних ваякі встановлені штифти, забезпечується в процесі ликів проходять між кінцями притискних пружин роботи доїльного апарата, при русі валиків вверх, 10, 11 і валики рухаються вниз. При русі вниз, кінці взаємодія поверхні валиків з штифтами. Валики, осей 3 еластичних валиків взаємодіють з притискрухаючись вверх, переміщують шти фти в о творах, ними пружинами, які притискають еластичні валивиконаних в корпусі, і змінюють положення штифки до дійок, а валики перетискають їх і видавлютів відносно корпуса і вимені. При русі валиків ють молоко з дійок. вниз, штифти під дією поверхні вимені повертаЕластичні валики, рухаючись послідовно ються в нижнє положення. Штифти, рухаючись вверх і вниз, переміщують при русі вверх шти фти, вверх і вниз, діють на поверхню вимені і масажуякі здійснюють масажування вимені, а при русі ють його. вниз еластичні валики перетискають дійки і видавПриклад виконання запропонованого доїльнолюють молоко з дійок, здійснюючи процес доїння. го апарата пояснюється кресленнями, де: Для доїння овець, кіз та інших сільськогоспоФіг. 1 - доїльний апарат; дарських тварин з двома дійками доїльна установфіг. 2 - вид А на фіг. 1; ка комплектується двома апаратами, а для доїння фіг. 3 - виносний елемент І на фіг. 1; корів чотирма доїльними апаратами. При цьому фіг. 4 - виносний елемент ІІ на фіг. 2. корпуса доїльних апаратів з'єднуються з стійкою Доїльний апарат містить корпус 1, пару елас14 гвинтами 18. тичних валиків 2, встановлених на осях 3. Кінці Враховуючи, що станом на 1.01.2004 p. основосей 3 розміщені між направляючими 4, 5 і з'єднані ними виробниками молока в Україні стали підсобні з траверсою 6. Траверса 6 з'єднана з механізмом господарства населення, в яких утримується біприводу 7. льше 70 відсотків поголів'я корів від загальної їх Направляючі 4, 5 закріплені до корпуса 1, а чисельності в Україні, причому в більшості з цих між направляючими розміщені упорні пластини 8, господарств утримується від однієї до трьох голів 9 та притискні пружини 10, 11. В корпусі 1 розмікорів. В господарствах з поголів'ям 1-3 корів, існущується еластична камера 12, а в отвори, які виючі вакуумні доїльні апарати не знайшли широкого конані в поверхні корпуса, встановлені шти фти 13. використання, і це призвело до того, що доїння Пристрій для переміщення і фіксації положенпонад 3192,0 тис. голів корів не механізоване і ня доїльного апарата відносно дійок вимені, склаздійснюється з використанням ручної праці. дається з стійки 14, кронштейна 15 з гвинтами 16, Розробка запропонованого не складного в 17. Один кінець стійки 14 з'єднаний з корпусом 1 конструктивному виконанні і з невисокою вартістю гвинтами 18, а другий кінець стійки 14 встановледоїльного апарата, знайде широке використання ний так, що дає можливість переміщува ти її віднона фермах по виробництву молока і дозволить сно кронштейна 15 і змінювати положення доїльмеханізувати процес доїння корів в підсобних госного апарата. Для фіксації доїльного апарата подарствах населення та зменшити затрати ручної відносно дійок вимені та ємкості 19, положення праці. стійки 14 фіксується гвинтами 16, 17. Джерела інформації: Підготовка доїльного апарата для доїння здій1 Мельников С.В. Технологическое оборудоснюється наступним чином. Корпус 1 доїльного вание животноводческих ферм и комплексов. - М: апарата, з'єднаний з стійкою 14 переміщується Агропромиздат, 1965. - С435-540. відносно кронштейна 15 і підводиться під дійки 2. А. с. СРСР №1803005, МПК A 01 J 5/02. вимені в таке положення, щоб дійки входили в 1993. 5 Комп’ютерна в ерстка Б.Голік 77851 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
