Доїльний апарат

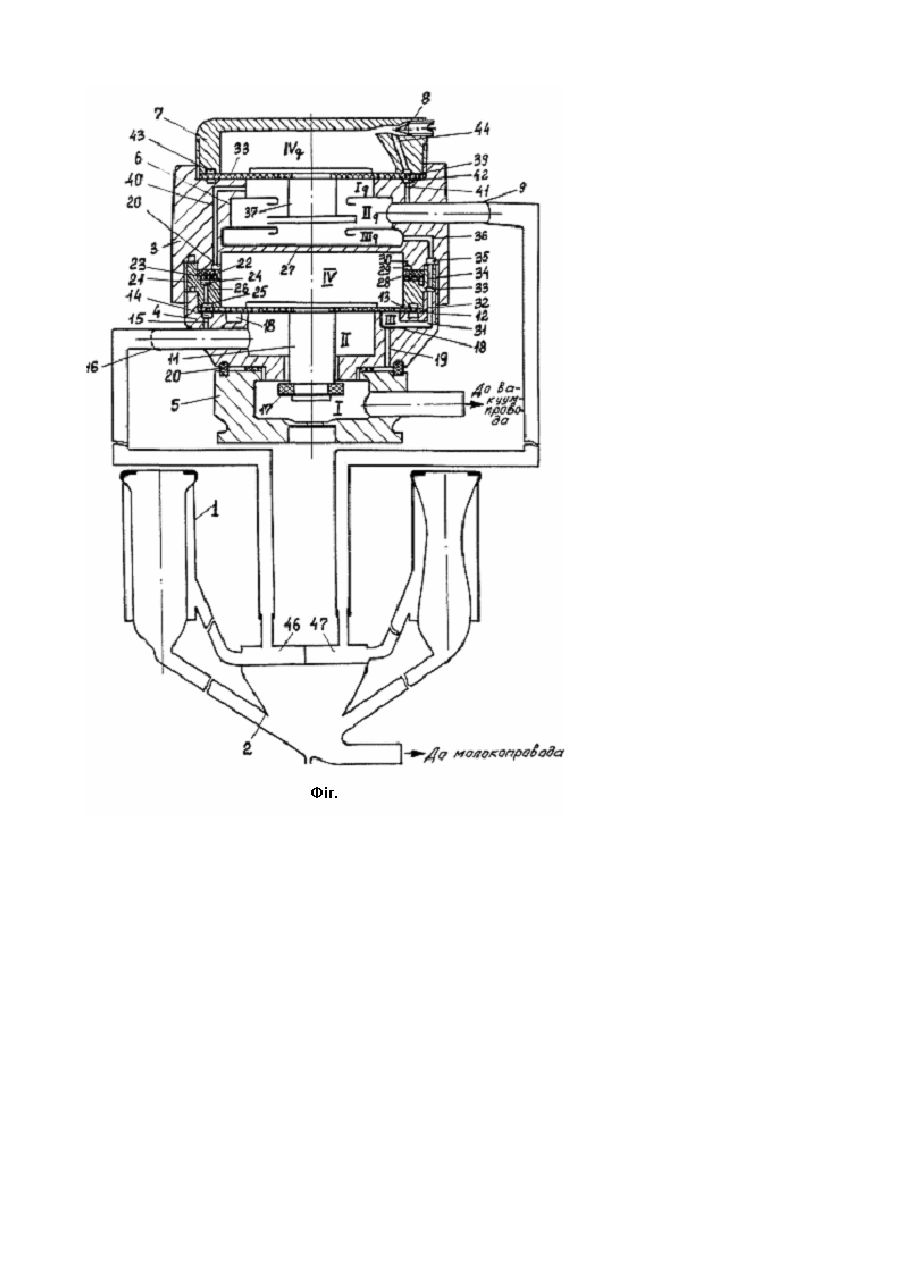

Винахід відноситься до сільського господарства, а саме до машинного доїння корів. Відомий доїльний апарат, який включає в собі доїльні стакани, колектор, шланги, основний і допоміжний пульсатори, що забезпечують при такті ссання в усіх доїльних стаканах віброколивання дійкової гуми [Авт. св. СРСР №971176, МПК А01J5/02, 1982]. Але цей доїльний апарат виконує одночасну дію змінним вакуумметричним тиском як на передні, так і на задні дійки вимені і не забезпечує одночасного закінчення молоковиведення з передніх і задніх дійок вимені. Також відомий доїльний апарат, який складається з доїльних стаканів, колектора, шлангів, основного і допоміжного пульсаторів, де в керуючій камері допоміжного пульсатора за допомогою заповненої рідини регулюють режим роботи машинного доїння [Авт. св. СРСР №1660638, МПК A01J5/04, 1991]. Але цей доїльний апарат теж викликає одночасну дію змінним вакуумметричним тиском як на передні, так і на задні дійки вимені та не забезпечує одночасного закінчення молоковиведення з передніх і задніх дійок вимені. Найбільш близьким технічним рішенням за технічною суттю є доїльний апарат, який складається з доїльних стаканів, колектора, шлангів, основного і допоміжного пульсаторів [Авт. св. СРСР №1794418, МПК А01J5/02, 1993]. Недоліком представленого доїльного апарата є не вирішена компоновка основного і допоміжного пульсаторів, та наявність дроселюючих пристроїв надходження повітря, що веде до складності конструктивного виконання, зниження надійності роботи доїльного апарата та неодночасне закінчення молоковиведення з передніх і задніх дійок вимені, що може вести до "холостого" доїння задніх дійок та викликати захворювання на мастит. В основу винаходу поставлена задача удосконалити доїльний апарат так, щоб покращити молоковиведення з синхронним закінченням молоковіддачі у передніх і задніх дійок вимені корови за рахунок попарного їх доїння і внаслідок чого спрямувати роботу доїльного апарата так, щоб ліквідувати "холосте" доїння задніх дійок вимені та знизити можливість захворювання корів на мастит і забезпечити швидкість і повноту молоковиведення з вимені корови. Поставлена задача вирішується тим, що в доїльному апараті, який складається з доїльних стаканів, колектора, шлангів, основного і допоміжного пульсаторів, згідно винаходу, камера постійного вакууму допоміжного пульсатора з'єднана через його робочу камеру, шланг та розподільник колектора з міжстінними камерами пари доїльних стаканів для передніх дійок вимені і робоча камера допоміжного пульсатора сполучена через регулюючий дросель з керуючою камерою допоміжного пульсатора, а робоча камера основного пульсатора сполучена через шланг і розподільник колектора з міжстінними камерами другої пари доїльних стаканів для задніх дійок вимені. На фіг.1 схематично показано запропонований доїльний апарат. Доїльний апарат складається з двокамерних доїльних стаканів 1, колектора 2, шлангів, з'єднувального корпусу 3 з корпусом основного пульсатора 4, який розміщено на підставці 5, та допоміжного пульсатора 6 з кришкою 7. В кришці 7 розміщено регулюючий дросель 8 частоти пульсацій. Від корпусу 3 відходить патрубок 9 для підведення змінного вакуумметричного тиску на пару стаканів передніх дійок вимені. В підставці 5 виконано патрубок 10 для підведення від вакуумпровода постійного вакуумметричного тиску в камеру (І) постійного вакууму основного пульсатора. В нижній частині корпусу 4 основного пульсатора по вертикальній осі виконано виточку для знаходження штока 11 клапанно-мембранного механізму, у верхній частині якого розміщено мембрану 12 з отворами 13 проти кільцевої виточки 14, щоб через свердлення 15 та патрубок 16 з'єднуватися з робочою камерою (II) основного пульсатора. В нижній частині штока 11 розміщено клапан 17 для періодичного впускання вакуумметричного тиску з камери (І) постійного вакууму в робочу камеру (II). Також у верхній площині корпусу основного пульсатора виконана кільцева виточка 18 для створення камери постійного атмосферного тиску (III), в яку через свердлення 19 та фільтроелемент 20, розміщеного між площинами підставки і корпусом основного пульсатора, надходить очищене повітря без шкідливих домішок довкілля. На корпус основного пульсатора нагвинчується з'єднувальний корпус 3, яким притискують до мембрани 12 кільцеву вставку 21, на яку завчасно розміщують кільце 22, де по його площині виконана лабіринтова канавка 23, що через кільцеві виточки 24 і 25, свердлення 26, отвори 13 мембрани, далі кільцеву виточку 14, свердлення 15 з'єднана через патрубок 16 з робочою камерою (II) основного пульсатора. Під перемичкою 27 з'єднувального корпусу 3 над мембраною 12 створена керуюча камера (IV) змінного тиску основного пульсатора, в яку через свердлення 28, кільцеву виточку 29 та канал 30 періодично надходить змінний тиск з робочої камери (II). Від камери (III) постійного атмосферного тиску основного пульсатора надходить повітря в камеру (IIIд) постійного атмосферного тиску допоміжного пульсатора через канали 31, 32, кільцеву виточку 33 у вставці 21, свердлення 34, кільцеву ви точку 35 та канал 36. Над камерою (IIIд) постійного атмосферного тиску розміщено клапанно-мембраний механізм зі штоком 37, у верхній частині якого закріплено мембрану 38 з отворами 39 розміщеними ближче до її периферії. Під мембраною 38 створена камера (Ід) постійного вакууму допоміжного пульсатора, в яку через канал 40 та кільцеву виточку 29 надходить вакуум з камери (І) основного пульсатора через його робочу камеру (ІІ).Над клапанномембраним механізмом допоміжного пульсатора в кришці 7 створена керуюча камера (ІУд) змінного вакуумметричного тиску, в яку через свердлення 41, кільцеву виточку 42, отвори 39 в мембрані 38 та кільцеву виточку 43 в кришці 7, сверления 44 і регулюючий дросель 8 переходить змінний вакуумметричний тиск з робочої камери (ІІд). Доїльний апарат працює таким чином. При підключенні пульсатора через патрубок 10 до джерела постійного вакуумметричного тиску в камері (І) постійного вакууму встановлюється певна стала величина, що діє на клапан 17 і відкриває шлях вакуума в робочу камеру (II). З робочої камери (II) через патрубок 16, шланг змінного тиску, розподільник колектора 46 розрідження надходить в міжстінні камери задньої пари доїльних стаканів. В той же час від доїльного відра або молокопроводу молочним шлангом вакуум надходить в піддійкові камери доїльних стаканів. В задній парі доїльних стаканів створюється такт ссання. Одночасно в міжстінні камери передньої пари доїльних стаканів з робочої камери (ІІд) допоміжного пульсатора від камери (III) постійного атмосферного тиску по каналах 31, 36 та камеру (IIIд), патрубок 9, шланг змінного тиску, розподільник 47 колектора надходить повітря і відбувається такт стиску. Також розрідження з робочої камери (II) переходить через свердлення 15, 26 і 28, кільцеві канавки 14, 24, 25, 29, отворі 13 в мембрані, лабіринтову канавку 23 та канавку 30 в керуючу камеру (IV) основного пульсатора і каналом 40 - в камеру (Ід) допоміжного пульсатора. За рахунок того, що мембрана 12 по площині більше клапана 17 і на неї діє знизу атмосферний тиск з камери (III) постійного атмосферного тиску, клапанно-мембраний механізм основного пульсатора підніметься у верхнє положення. Внаслідок цього повітря з камери (III) через кільцевий буртик та припідняту мембрану 12 надійде в робочу камеру (II) і далі в патрубок 16, шланг змінного тиску, розподільник 46 колектора і спрямовується в міжстінні камери задніх доїльних стаканів, створюючи такт стиску. Одночасно розрідження переходить не тільки в керуючу камеру (IV), а і в допоміжний пульсатор: спочатку в камеру (Ід), далі в робочу камеру (ІІд), з якої через патрубок 9, шланг змінного тиску, розподільник 47 колектора в міжстінні камери передніх доїльних стаканів, створюючи такт ссання, що показано нижче в таблиці. За час такту ссання в передніх доїльних стаканах відбувається до 6-10 стискань дійкової гуми, регулюючи їх кількість дроселем 8. Тому що з робочої камери (ІІд) допоміжного пульсатора в його керуючу камеру (ІVд) періодично підводиться повітря з камери (IIIд) постійного атмосферного тиску завдяки роботи клапанно-мембарного механізму допоміжного пульсатора при такті ссання. Тобто на передніх дійках вимені при такті ссання дійкова гума вібрує. Повітря з робочої камери (II) основного пульсатора по свердленнях 15, 26, 28, кільцевих виточках 14, 24, 25 і 29, лабіринтовій канавці 23 та каналу 30 знову переходить в керуючу камеру (IV) основного пульсатора і цикл роботи доїльного апарата знову повторюється. Вібруюча дія дійкової гуми у передніх доїльних стаканах викликає додаткове подразнення передніх дійок вимені. Внаслідок чого передні дійки швидше забезпечують молоковиведення, яке синхронно закінчується з молоковиведенням задніми дійками вимені. Кількість стискань при такті ссання в передній парі доїльних стаканів в залежності від тугодійності корови і стану дійок завчасно змінюють регулюючим дроселем розміщеному в кришці допоміжного пульсатора на шляху сполучення керуючої і робочої камер. Попарне доїння передніх і задніх дійок вимені запропонованим доїльним апаратом з високочастотним коливанням дійкової гуми в передній парі доїльних стаканів при такті ссання значно покращує режим машинного доїння корів. Запропонований режим машинного доїння додатково забезпечує активний масаж вимені та одночасне молоковиведення з передніх і задніх дійок вимені, ліквідує "холосте" доїння задніх дійок, запобігає захворюванню вимені на мастит. Таблиця Схема роботи доїльного апарата Такти Камери Стакана Задня Передня пара пара Колектора Розподільник Задня Передня пара пара на молочна На стаканів стаканів Під- Між- Під- Міжпередню задню дій- стін- дій- стінI пару пару кова на кова на станків станків Ссання Стиску 0 0 0 + 0 + 0 0 Стиску Ссання 0 + 0 0 0 0 + 0 Позначення: "0" - розрідження в камері; "+" - повітря в камері з атмосферним тиском Пульсатора Основного Допоміжного II III IV ІД ІІД IIIд ІVд 0 + + + + 0 0 0 + 0 + + 0 +
