Спосіб завантаження доменних печей, обладнаних лотковими безконусними завантажувальними пристроями

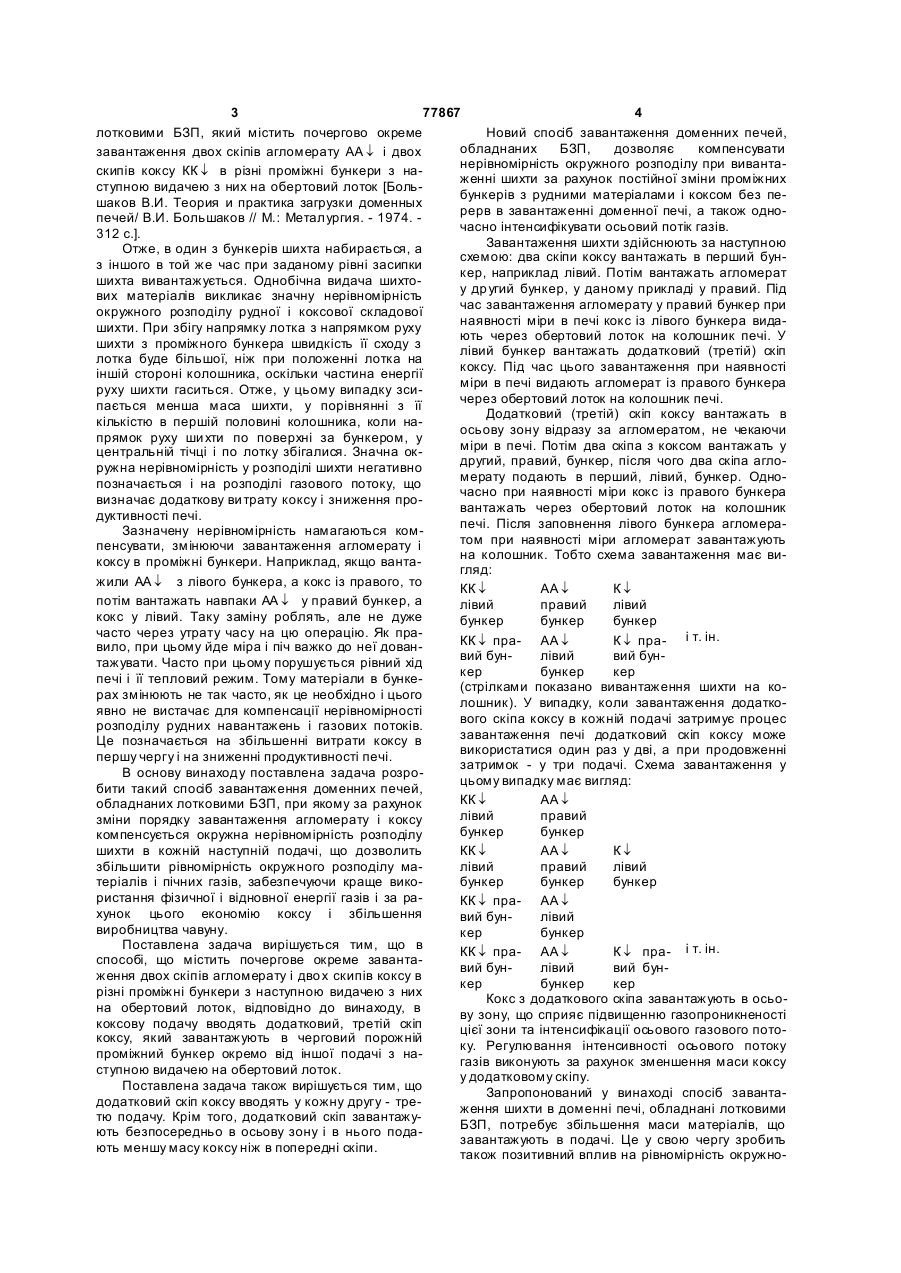

1. Спосіб завантаження доменних печей лотковими безконусними завантажувальними пристроями, який включає почергове окреме завантаження двох скіпів агломерату і дво х скіпів коксу в різні проміжні бункери, після чого вказані матеріали вивантажують на обертовий лоток, який відрізняє ться тим, що додатково вводять третій скіп коксу, який завантажують в черговий порожній проміжний бункер окремо від іншої подачі матеріалів, після чого вивантажують його на обертовий лоток. 2. Спосіб за п. 1, який відрізняється тим, що додатковий скіп коксу вводять у кожну другу - третю подачу. 3. Спосіб за п. 1 або 2, який відрізняється тим, що додатковий скіп завантажують безпосередньо в осьову зону доменної печі. 4. Спосіб за пп. 1-3, який відрізняється тим, що в додатковий скіп подають меншу масу коксу, ніж в попередні скіпи. Винахід відноситься до чорної металургії, зокрема, до доменного виробництва, і найбільш ефективно може бути застосований при завантаженні доменних печей, обладнаних лотковими БЗП (безконусні завантажувальні пристрої). Відомий спосіб змішуваного завантаження шихти в проміжні бункери КА ¯ АК ¯ . Й кокс, й агломерат завантажуються в обидва бункери, що трохи знижує орієнтовану окружну нерівномірність, властиву усім лотковим розподільникам. На МК «Азовсталь» таке завантаження шихти застосовували цілком (100 %) на доменній печі № 3 [Освоение технологии доменной плавки на печи, оборудованной бесконусным загрузочным устройством с лотковым распределителем шихти / А.А. Бачинин, А.Г. Попов, B.C. Полянично и др.//Сталь, 1993. - № 3. - С. 14-21]. Відомий спосіб не дозволяє цілком вирішити задачу винаходу, тому що при одночасному розташуванні коксу і агломерату в одному бункері діється їх змішування під час зсипання на колошник. Це ускладнює регулювання радіального розподілу ши хти і газів. До того ж, діється велике перевіяння дріб'язку при завантаженні малих мас агломерату за системою КА[ АК[. На МК «Азовсталь» при цьому зміст СО2 у центрі печі складає 10-12 % замість оптимальних 3-4 %. Найбільш близьким технічним рішенням - прототипом є традиційний спосіб завантаження шихти (19) UA (11) 77867 (21) a200504568 (22) 16.05.2005 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Воробйов Олександр Васильович, Волошин В'ячеслав Степанович, Тарасов Володимир Петрович, Васькевич Михайло Якович, Гуденко Дмитро Петрович, Безменов Володимир Олександрович, Четиркін Євген Іванович, Зотов Олексій Володимирович, Биков Леонід Всеволодович, Томаш Олександр Анатолійович, Тарасов Петро Володимирович (73) Приазовський державний технічний університет (56) SU, 1567642, A1, 30.05.1990 SU, 1788017, A1, 15.01.1993 SU, 1482953, A1, 30.05.1989 SU, 2078141, C1, 27.04.1997 RU, 2055904, C1, 10.03.1996 RU, 2022025, C1, 30.10.1994 US, 4949940, 21.08.1990 JP, 62177109, 04.08.1987 JP, 06010018, 18.01.1994 Бачинин А. А., Попов А. Г., Поляничко В. С. и др. Освоение технологии доменной плавки на печи, C2 2 (13) 1 3 77867 4 лотковими БЗП, який містить почергово окреме Новий спосіб завантаження доменних печей, обладнаних БЗП, дозволяє компенсувати завантаження двох скіпів агломерату АА ¯ і двох нерівномірність окружного розподілу при вивантаскипів коксу КК ¯ в різні проміжні бункери з наженні шихти за рахунок постійної зміни проміжних ступною видачею з них на обертовий лоток [Больбункерів з рудними матеріалами і коксом без пешаков В.И. Теория и практика загрузки доменных рерв в завантаженні доменної печі, а також однопечей/ В.И. Большаков // М.: Металургия. - 1974. часно інтенсифікувати осьовий потік газів. 312 с.]. Завантаження шихти здійснюють за наступною Отже, в один з бункерів шихта набирається, а схемою: два скіпи коксу вантажать в перший бунз іншого в той же час при заданому рівні засипки кер, наприклад лівий. Потім вантажать агломерат шихта вивантажується. Однобічна видача шихтоу др угий бункер, у даному прикладі у правий. Під вих матеріалів викликає значну нерівномірність час завантаження агломерату у правий бункер при окружного розподілу рудної і коксової складової наявності міри в печі кокс із лівого бункера видашихти. При збігу напрямку лотка з напрямком руху ють через обертовий лоток на колошник печі. У шихти з проміжного бункера швидкість її сходу з лівий бункер вантажать додатковий (третій) скіп лотка буде більшої, ніж при положенні лотка на коксу. Під час цього завантаження при наявності іншій стороні колошника, оскільки частина енергії міри в печі видають агломерат із правого бункера руху шихти гаситься. Отже, у цьому випадку зсичерез обертовий лоток на колошник печі. пається менша маса шихти, у порівнянні з її Додатковий (третій) скіп коксу вантажать в кількістю в першій половині колошника, коли наосьову зону відразу за агломератом, не чекаючи прямок руху ши хти по поверхні за бункером, у міри в печі. Потім два скіпа з коксом вантажать у центральній тічці і по лотку збігалися. Значна окдругий, правий, бункер, після чого два скіпа аглоружна нерівномірність у розподілі шихти негативно мерату подають в перший, лівий, бункер. Однопозначається і на розподілі газового потоку, що часно при наявності міри кокс із правого бункера визначає додаткову ви трату коксу і зниження провантажать через обертовий лоток на колошник дуктивності печі. печі. Після заповнення лівого бункера агломераЗазначену нерівномірність намагаються комтом при наявності міри агломерат завантажують пенсувати, змінюючи завантаження агломерату і на колошник. Тобто схема завантаження має викоксу в проміжні бункери. Наприклад, якщо вантагляд: жили АА ¯ з лівого бункера, а кокс із правого, то КК ¯ АА ¯ К¯ потім вантажать навпаки АА ¯ у правий бункер, а лівий правий лівий кокс у лівий. Таку заміну роблять, але не дуже бункер бункер бункер часто через утрату часу на цю операцію. Як праКК ¯ пра- АА ¯ К ¯ пра- і т. ін. вило, при цьому йде міра і піч важко до неї дованвий бунлівий вий бунтажувати. Часто при цьому порушується рівний хід кер бункер кер печі і її тепловий режим. Тому матеріали в бунке(стрілками показано вивантаження шихти на корах змінюють не так часто, як це необхідно і цього лошник). У випадку, коли завантаження додаткоявно не вистачає для компенсації нерівномірності вого скіпа коксу в кожній подачі затримує процес розподілу рудних навантажень і газових потоків. завантаження печі додатковий скіп коксу може Це позначається на збільшенні витрати коксу в використатися один раз у дві, а при продовженні першу чергу і на зниженні продуктивності печі. затримок - у три подачі. Схема завантаження у В основу винаходу поставлена задача розроцьому випадку має вигляд: бити такий спосіб завантаження доменних печей, КК ¯ АА ¯ обладнаних лотковими БЗП, при якому за рахунок лівий правий зміни порядку завантаження агломерату і коксу бункер бункер компенсується окружна нерівномірність розподілу шихти в кожній наступній подачі, що дозволить КК ¯ АА ¯ К¯ збільшити рівномірність окружного розподілу малівий правий лівий теріалів і пічних газів, забезпечуючи краще викобункер бункер бункер ристання фізичної і відновної енергії газів і за раКК ¯ пра- АА ¯ хунок цього економію коксу і збільшення вий бунлівий виробництва чавуну. кер бункер Поставлена задача вирішується тим, що в КК ¯ пра- АА ¯ К ¯ пра- і т. ін. способі, що містить почергове окреме завантавий бунлівий вий бунження двох скіпів агломерату і дво х скипів коксу в кер бункер кер різні проміжні бункери з наступною видачею з них Кокс з додаткового скіпа завантажують в осьона обертовий лоток, відповідно до винаходу, в ву зону, що сприяє підвищенню газопроникненості коксову подачу вводять додатковий, третій скіп цієї зони та інтенсифікації осьового газового потококсу, який завантажують в черговий порожній ку. Регулювання інтенсивності осьового потоку проміжний бункер окремо від іншої подачі з нагазів виконують за рахунок зменшення маси коксу ступною видачею на обертовий лоток. у додатковому скіпу. Поставлена задача також вирішується тим, що Запропонований у винаході спосіб завантадодатковий скіп коксу вводять у кожну другу - треження шихти в доменні печі, обладнані лотковими тю подачу. Крім того, додатковий скіп завантажуБЗП, потребує збільшення маси матеріалів, що ють безпосередньо в осьову зону і в нього подазавантажують в подачі. Це у свою чергу зробить ють меншу масу коксу ніж в попередні скіпи. також позитивний вплив на рівномірність окружно 5 77867 6 го розподілу ши хти і менше перевіювання її часток теплової і відбудовної енергії пічних газів, в остапо горизонтальних і вертикальних перерізах печі. точному підсумку знизиться витрата коксу при одЗбільшиться стабільність ходу печі і використання ночасному збільшенні продуктивності печі. Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
