Пристрій для формування повітряної оболонки, що ізолює факел фарби фарборозпилювача

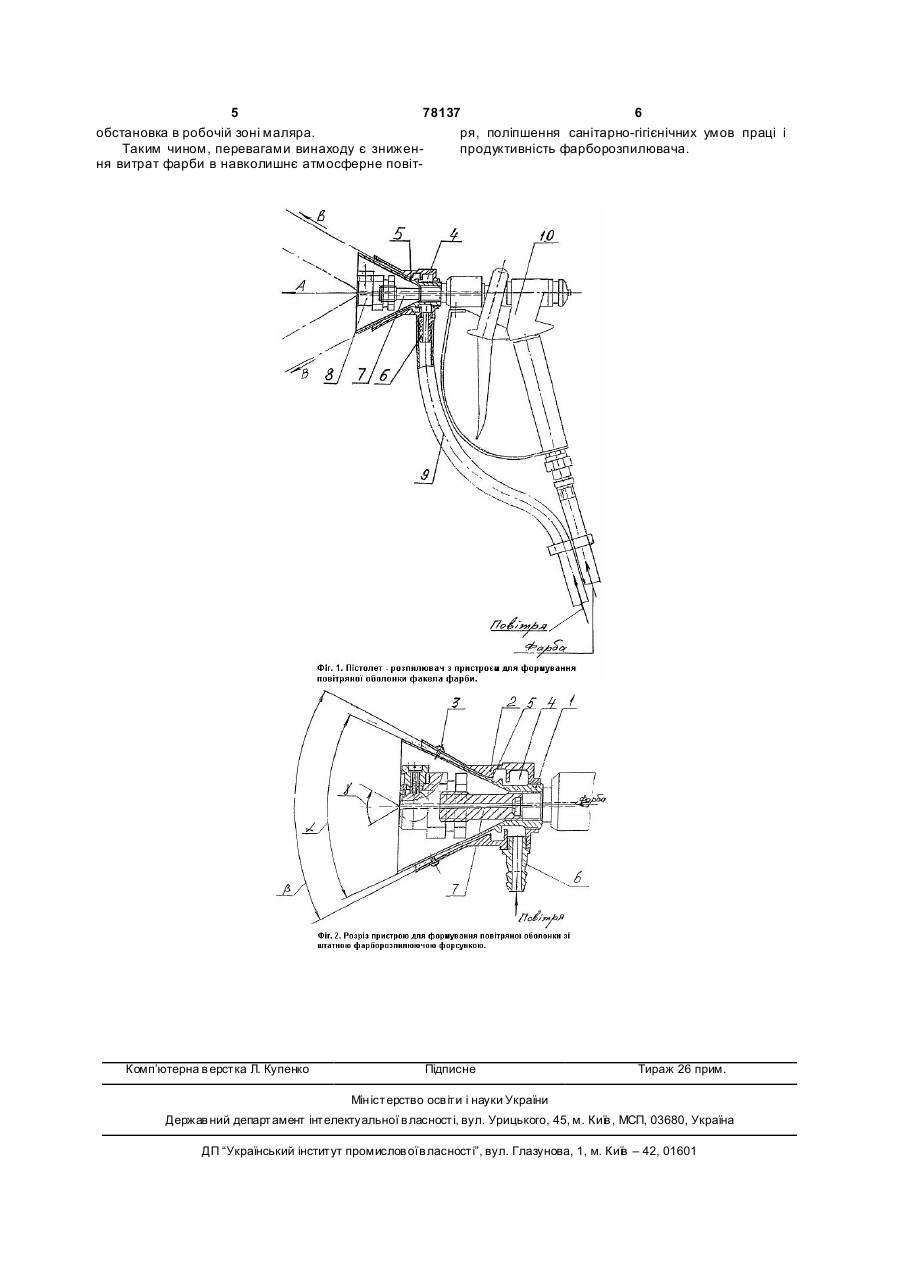

1. Пристрій для формування повітряної оболонки факела фарби фарборозпилювача, що міс C2 2 (19) 1 3 78137 4 «Фарборозпилювач А.Б.Єрмилова» [а.с. СРСР Технічне рішення пристрою для формування №1666195, кл. В05В1/06, 1989p. Бюлетень 28 повітряної оболонки, використовуване як насадка 1991p. ВНДІПІ ДКВВ при ДКНТ СРСР]. Фарбороздо пістолета-розпилювача, приведено нижче: пилювач містить центральне сопло для розпиленНа Фіг.1 зображений загальний вид пістолетаня фарби з конічним вихідним патрубком, який розпилювача з пристроєм для формування повітрозширюється, і повітряне зовнішнє сопло, яке ряної оболонки факела фарби. розширюється, утворюючи з центральним соплом На Фіг.2 зображений розріз пристрою для фокільцеве сопло Лаваля. У критичному перетині рмування повітряної оболонки зі штатною фарбосопла в патрубку виконана наскрізна перфорація. розпилюючою форсункою. На вихідному торці зовнішнього сопла закріплений Пристрій формування повітряної оболонки розтруб, який розширюється, з кутом розширення, факе ла фарби містить внутрішній дифузор 1 з меншим кута розширення зовнішнього сопла. У ' підставі розтруба виконана наскрізна перфорація. центральним кутом розкриття a і різьбленням в Загальними істотними ознаками є те, що відоциліндричній частині для насадки (кріплення) на ме пристосування має зовнішній і внутрішній розфарборозпилювач 10, що відповідає різьбленню труби (дифузори), які створюють кільцеве сопло штатної фарборозпилюючої форсунки 8, і зовнішЛаваля, що дозволяє збільшити швидкість повіт' ряної оболонки при обтіканні факела фарби. ній дифузор 2 з кутом розкриття b > a , що кріНедоліком даної конструкції є необхідність пепиться до дифузора 1 різьбовим сполученням в реробки розпилюючої голівки фарборозпилювача, тильній частині і розташованих по окружності коскладність і необхідна висока точність виготовленнусної поверхні дифузорів 1 і 2 гвинтів 3, що заня розтрубів з перфорацією і можливими непередбезпечують можливість досить точної і рівномірної баченими впливами повітряної оболонки при стиснастройки кільцевого зазору між ними. ку факела фарби. Зовнішній дифузор 2 разом із внутрішнім диЗавданням винаходу є створення пристрою фузором 1 у зібраному виді утворюють кільцеву для формування повітряної оболонки, що забездвокамерну порожнину 4, що переходить у кільцепечує максимальну ізоляцію факела фарби від ве сопло Лаваля 5, забезпечують рівномірність і навколишнього середовища при зменшенні до високу швидкість витікання повітря для утворення мінімуму впливу повітряної оболонки на факел повітряної оболонки. Зовнішній дифузор 2 постафарби. При цьому врахо вується, що промислові чений патрубком 6 для підведення стиснутого попідприємства України оснащені досить дорогою вітря в порожнину 4. фарборозпилюючою технікою, відмовитися від По осі фарбоподавального каналу закріплений якої заради нової, навіть більш досконалої техніки на різьбленні внутрішнього дифузора 1 подовжунедоцільно. У той же час оснащення існуючого вач 7, на кінці якого кріпиться на різьбленні штатна устаткування невеликими і недорогими пристрояфорсунка 8, що забезпечує розпил фарби під куми формування повітряної оболонки дозволить том у. Віддалення форсунки 8 за допомогою пополіпшити умови праці і зменшити витрати лакодовжувача 7 від поверхні вн утрішнього дифузора 1 фарбових матеріалів. охороняє її від налипання фарби. Істотними ознаками винаходу є: ПФПО працює наступним способом. 1) Пристрій для формування повітряної обоФарборозпилювальна штатна форсунка 8 ралонки представляє собою насадку до пістолетазом з подовжувачем 7 формує факел, що складарозпилювача і не вимагає переробки фірмових ється з дрібнодисперсних часток фарби, які руха(вітчизняних і закордонних) фарбувальних устаноються в напрямку, зазначеному стрілкою А. Через вок. шланг 9 і патрубок 6 у кільцеву двокамерну поро2) Кільцева порожнина для підведення стиснужнину 4 надходить від джерела стиснуте повітря, того повітря виконана двокамерною перед надхощо формується в кільцевий повітряний потік, продженням у кільцеве сопло Лаваля, що забезпечує ходить через кільцеве сопло Лаваля 5, здобуває рівномірність надходження повітря по окружності велику швидкість і утворює кільцеву повітряну кільцевого сопла. оболонку, що о хоплює факел фарби і рухається в 3) Введений подовжувач видаляє фарборознапрямку, зазначеному стрілками В. Повітряний пилювальну штатн у голівку, а отже, і факел фарби потік, завдяки великій швидкості руху за межами від поверхні внутрішнього дифузора, що виключає дифузорів 1 і 2, підсмоктує і захоплює із собою можливість налипання фарби на його поверхню і зовнішні частки повітря, що забезпечує збільшенне дозволяє повітряній оболонці впливати на рівня площі поперечного переріза і щільності повітномірність розпилення факела фарби. ряного потоку. 4) Кути розпилу фарби і розширення повітряПісля виходу із кільцевого сопла між дифузоної оболонки виконуються розмірними, що дозворами 1 і 2 кільцевий повітряний потік, що має доляє зменшити виділення фарби в навколишнє сесить високу швидкість, захищає факел фарби від редовище без значного звуження факела фарби. поперечного витання часток, аеродинамічного Перевагами винаходу є зниження витрат фартертя і, як наслідок, різко знижує влучення дрібноби в навколишнє атмосферне повітря, поліпшення дисперсних часток фарби в навколишнє середорівномірності покриття, поліпшення санітарновище. За рахунок цього велика частина фарби гігієнічних умов праці малярів, збільшення продуклягає на пофарбовану поверхню, збільшується тивності фарборозпилювача. При цьому конструкширина офарбованої за один прохід смуги і підція пристрою відносно проста і не має особливих вищується продуктивність фарборозпилювання, вимог до якості виготовлення. заощаджується фарба і поліпшується екологічна 5 78137 6 обстановка в робочій зоні маляра. ря, поліпшення санітарно-гігієнічних умов праці і Таким чином, перевагами винаходу є зниженпродуктивність фарборозпилювача. ня витрат фарби в навколишнє атмосферне повіт Комп’ютерна в ерстка Л. Купенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
