Відцентровий фільтр

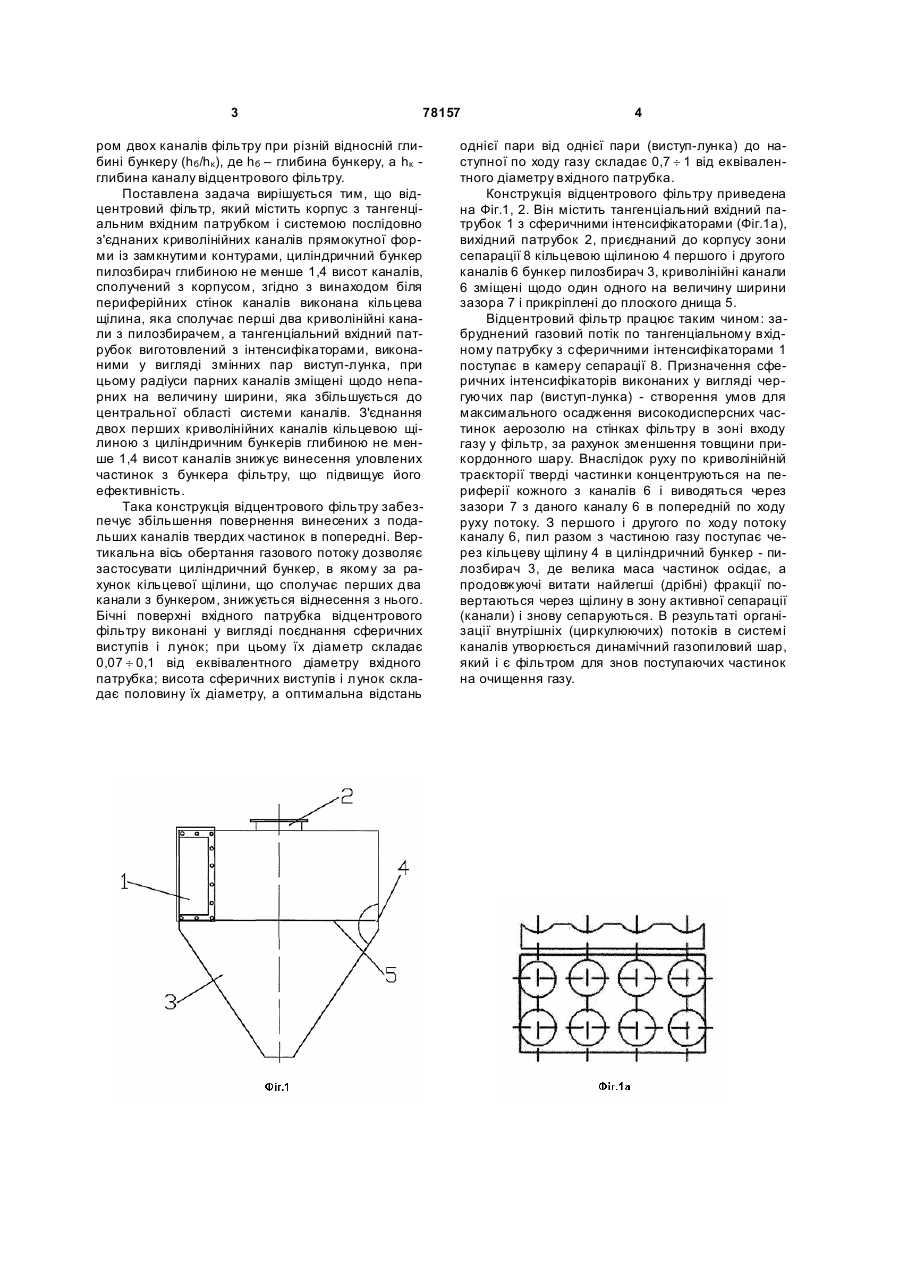

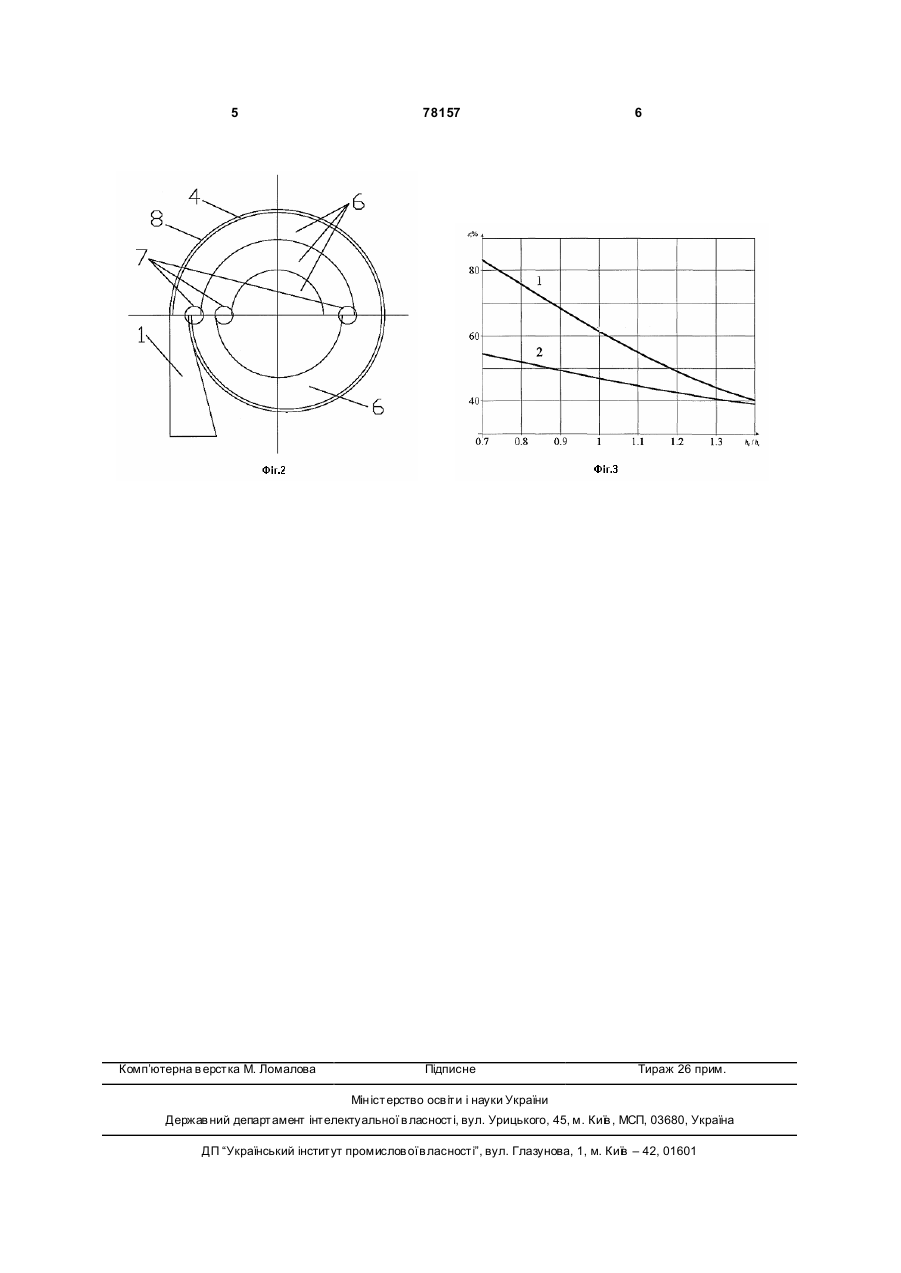

Відцентровий фільтр, який містить корпус з тангенціальним вхідним патрубком і системою 3 78157 ром двох каналів фільтру при різній відносній глибині бункеру (hб /hк ), де hб – глибина бункеру, а hк глибина каналу відцентрового фільтру. Поставлена задача вирішується тим, що відцентровий фільтр, який містить корпус з тангенціальним вхідним патрубком і системою послідовно з'єднаних криволінійних каналів прямокутної форми із замкнутими контурами, циліндричний бункер пилозбирач глибиною не менше 1,4 висот каналів, сполучений з корпусом, згідно з винаходом біля периферійних стінок каналів виконана кільцева щілина, яка сполучає перші два криволінійні канали з пилозбирачем, а тангенціальний вхідний патрубок виготовлений з інтенсифікаторами, виконаними у вигляді змінних пар виступ-лунка, при цьому радіуси парних каналів зміщені щодо непарних на величину ширини, яка збільшується до центральної області системи каналів. З'єднання двох перших криволінійних каналів кільцевою щілиною з циліндричним бункерів глибиною не менше 1,4 висот каналів знижує винесення уловлених частинок з бункера фільтру, що підвищує його ефективність. Така конструкція відцентрового фільтру забезпечує збільшення повернення винесених з подальших каналів твердих частинок в попередні. Вертикальна вісь обертання газового потоку дозволяє застосувати циліндричний бункер, в якому за рахунок кільцевої щілини, що сполучає перших два канали з бункером, знижується віднесення з нього. Бічні поверхні вхідного патрубка відцентрового фільтру виконані у вигляді поєднання сферичних виступів і лунок; при цьому їх діаметр складає 0,07 ¸ 0,1 від еквівалентного діаметру вхідного патрубка; висота сферичних виступів і лунок складає половину їх діаметру, а оптимальна відстань 4 однієї пари від однієї пари (виступ-лунка) до наступної по ходу газу складає 0,7 ¸ 1 від еквівалентного діаметру вхідного патрубка. Конструкція відцентрового фільтру приведена на Фіг.1, 2. Він містить тангенціальний вхідний патрубок 1 з сферичними інтенсифікаторами (Фіг.1а), вихідний патрубок 2, приєднаний до корпусу зони сепарації 8 кільцевою щілиною 4 першого і другого каналів 6 бункер пилозбирач 3, криволінійні канали 6 зміщені щодо один одного на величину ширини зазора 7 і прикріплені до плоского днища 5. Відцентровий фільтр працює таким чином: забруднений газовий потік по тангенціальному вхідному патрубку з сферичними інтенсифікаторами 1 поступає в камеру сепарації 8. Призначення сферичних інтенсифікаторів виконаних у вигляді чергуючих пар (виступ-лунка) - створення умов для максимального осадження високодисперсних частинок аерозолю на стінках фільтру в зоні входу газу у фільтр, за рахунок зменшення товщини прикордонного шару. Внаслідок руху по криволінійній траєкторії тверді частинки концентруються на периферії кожного з каналів 6 і виводяться через зазори 7 з даного каналу 6 в попередній по ходу руху потоку. З першого і другого по ходу потоку каналу 6, пил разом з частиною газу поступає через кільцеву щілину 4 в циліндричний бункер - пилозбирач 3, де велика маса частинок осідає, а продовжуючі витати найлегші (дрібні) фракції повертаються через щілину в зону активної сепарації (канали) і знову сепаруються. В результаті організації внутрішніх (циркулюючих) потоків в системі каналів утворюється динамічний газопиловий шар, який і є фільтром для знов поступаючих частинок на очищення газу. 5 Комп’ютерна в ерстка М. Ломалова 78157 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
