Спосіб опалювання нагрівальної печі
Номер патенту: 78175
Опубліковано: 15.02.2007
Автори: Романенко Володимир Ілліч, Бабенко Михайло Антонович, Остапенко Арнольд Леонтійович, Сокуренко Анатолій Валентинович, Гончаров Микола Васильович, Курочкін Олександр Федорович, Гаркавенко Сергій Вікторович, Кекух Анатолій Володимирович, Шеремет Володимир Олександрович
Формула / Реферат
Спосіб опалювання нагрівальної печі шляхом спалювання суміші доменного, коксового і природного газів, регулювання складу суміші зміною співвідношення витрати окремих компонентів, який відрізняється тим, що склад газової суміші і її питому теплоту згоряння встановлюють у залежності від продуктивності печі відповідно до співвідношення
Qcм.п. = a Qсм.н.(Пп. /Пн.),
де Qcм.п. - поточне значення питомої теплоти згоряння газової суміші відповідної продуктивності Пп., мДж/м3, Пн. - номінальна продуктивність нагрівальної печі, т/год., Пп. - поточна продуктивність нагрівальної печі, т/год., Qcм.н. - питома теплота згоряння газової суміші, установлена для номінальної продуктивності печі, мДж/м3, а = 0,93-1,1 - коефіцієнт, що залежить від продуктивності печі.
Текст

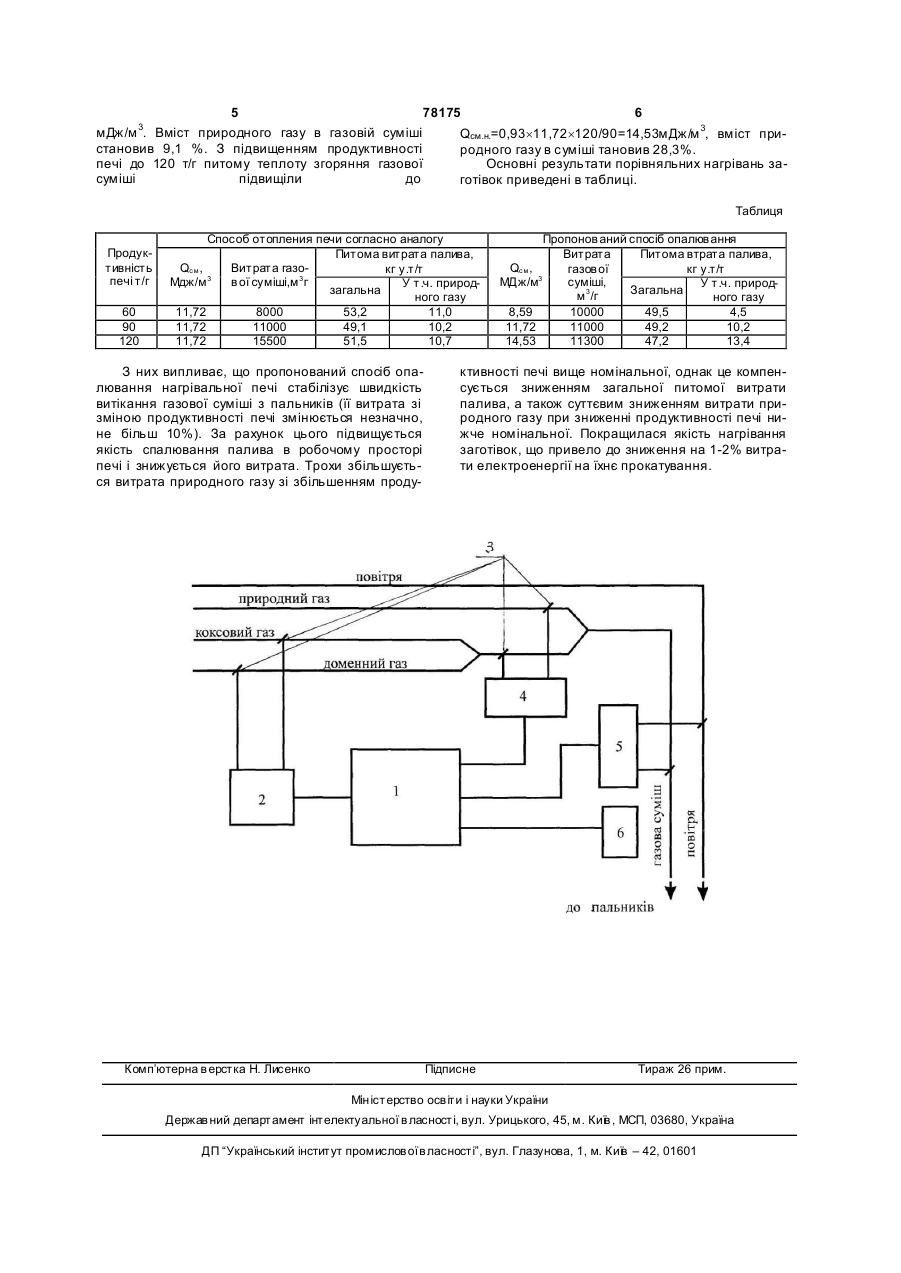

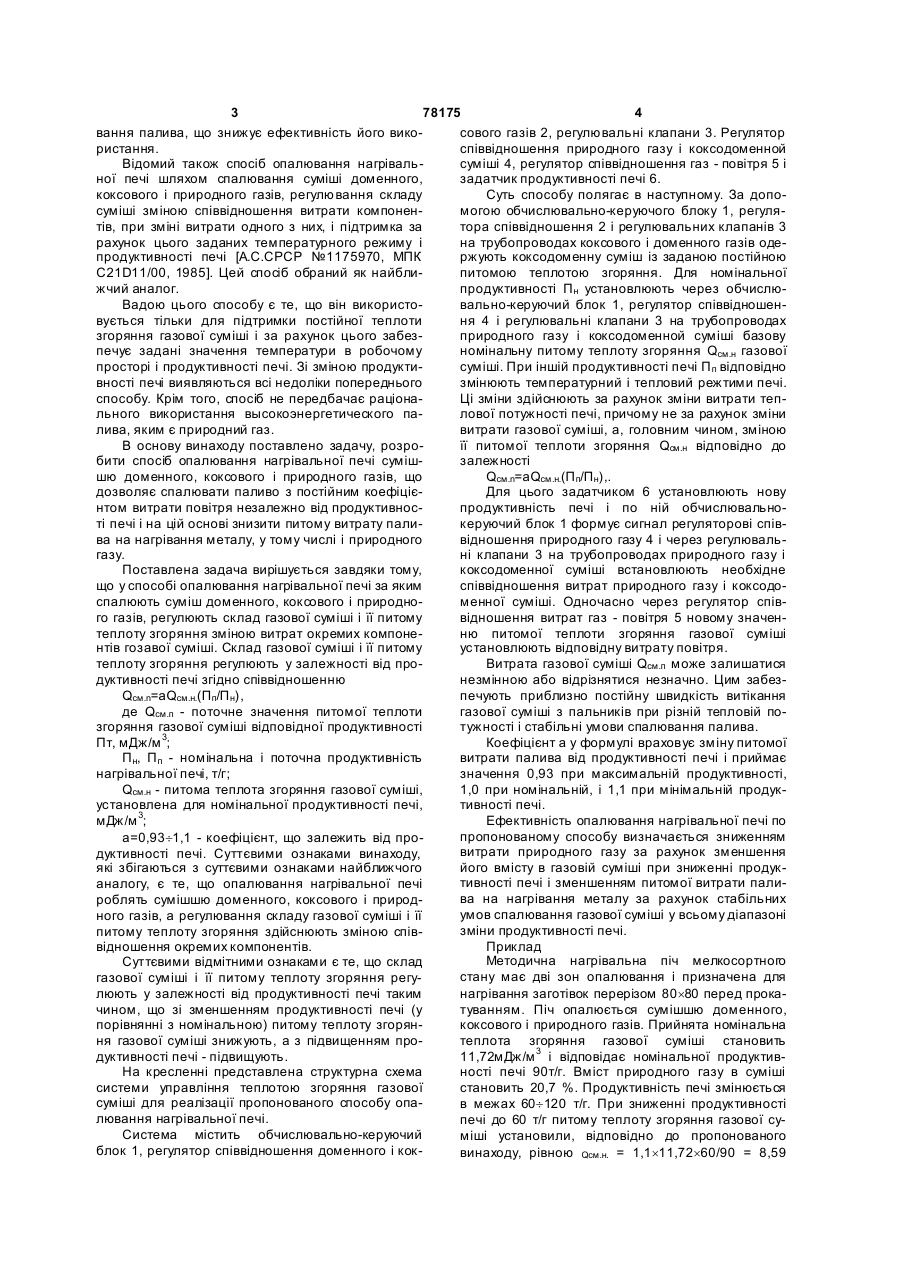

Спосіб опалювання нагрівальної печі шляхом спалювання суміші доменного, коксового і природного газів, регулювання складу суміші зміною співвідношення витрати окремих компонентів, який відрізняє ться тим, що склад газової суміші і її питому теплоту згоряння встановлюють у залежності від продуктивності печі відповідно до співвідношення Qcм.п.=a Qсм.н.(П п. /П н.), де Qcм.п. - поточне значення питомої теплоти згоряння газової суміші відповідної продуктивності П п., мДж/м 3, П н. - номінальна продуктивність нагрівальної печі, т/год., П п. - поточна продуктивність нагрівальної печі, т/год., Qcм.н. - питома теплота згоряння газової суміші, установлена для номінальної продуктивності печі, мДж/м 3, а=0,93-1,1 коефіцієнт, що залежить від продуктивності печі. UA (21) u200509612 (22) 13.10.2005 (24) 15.02.2007 (46) 15.02.2007, Бюл. № 2, 2007 р. (72) Гончаров Микола Васильович, Остапенко Арнольд Леонтійович, Сокуренко Анатолій Валентинович, Шеремет Володимир Олександрович, Романенко Володимир Ілліч, Кекух Анатолій Володимирович, Бабенко Михайло Антонович, Курочкін Олександр Федорович, Гаркавенко Сергій Вікторович (73) Гончаров Микола Васильович, Остапенко Арнольд Леонтійович, Сокуренко Анатолій Валентинович, Шеремет Володимир Олександрович, Романенко Володимир Ілліч, Кекух Анатолій Володимирович, Бабенко Михайло Антонович, Курочкін Олександр Федорович, Гаркавенко Сергій Вікторович (56) SU, 1 175 970, A, 30.08.1985 SU, 1 201 625, A, 30.12.1985 SU, 1 361 435, A2, 23.12.1987 SU, 1 752 794, A1, 07.08.1992 UA, 19 859, C1, 25.12.1997 UA, 43 017, A, 15.11.2001 UA, 55 115, A, 17.03.2003 UA, 3 359, U, 15.11.2004 C2 2 (19) 1 3 78175 4 вання палива, що знижує ефективність його викосового газів 2, регулювальні клапани 3. Регулятор ристання. співвідношення природного газу і коксодоменной Відомий також спосіб опалювання нагрівальсуміші 4, регулятор співвідношення газ - повітря 5 і ної печі шляхом спалювання суміші доменного, задатчик продуктивності печі 6. коксового і природного газів, регулювання складу Суть способу полягає в наступному. За допосуміші зміною співвідношення витрати компоненмогою обчислювально-керуючого блоку 1, регулятів, при зміні витрати одного з них, і підтримка за тора співвідношення 2 і регулювальних клапанів 3 рахунок цього заданих температурного режиму і на трубопроводах коксового і доменного газів одепродуктивності печі [А.С.СРСР №1175970, МПК ржують коксодоменну суміш із заданою постійною C21D11/00, 1985]. Цей спосіб обраний як найблипитомою теплотою згоряння. Для номінальної жчий аналог. продуктивності П н установлюють через обчислюВадою цього способу є те, що він використовально-керуючий блок 1, регулятор співвідношенвується тільки для підтримки постійної теплоти ня 4 і регулювальні клапани 3 на трубопроводах згоряння газової суміші і за рахунок цього забезприродного газу і коксодоменной суміші базову печує задані значення температури в робочому номінальну питому теплоту згоряння Qcм.н газової просторі і продуктивності печі. Зі зміною продуктисуміші. При іншій продуктивності печі П п відповідно вності печі виявляються всі недоліки попереднього змінюють температурний і тепловий режтими печі. способу. Крім того, спосіб не передбачає раціонаЦі зміни здійснюють за рахунок зміни витрати тепльного використання высокоэнергетического палової потужності печі, причому не за рахунок зміни лива, яким є природний газ. витрати газової суміші, а, головним чином, зміною В основу винаходу поставлено задачу, розроїї питомої теплоти згоряння Qcм.н відповідно до бити спосіб опалювання нагрівальної печі сумішзалежності шю доменного, коксового і природного газів, що Qcм.n=aQсм.н.(П п/П н),. дозволяє спалювати паливо з постійним коефіцієДля цього задатчиком 6 установлюють нову нтом витрати повітря незалежно від продуктивноспродуктивність печі і по ній обчислювальноті печі і на цій основі знизити питому витрату паликеруючий блок 1 формує сигнал регуляторові співва на нагрівання металу, у тому числі і природного відношення природного газу 4 і через регулювальгазу. ні клапани 3 на трубопроводах природного газу і Поставлена задача вирішується завдяки тому, коксодоменної суміші встановлюють необхідне що у способі опалювання нагрівальної печі за яким співвідношення витрат природного газу і коксодоспалюють суміш доменного, коксового і природноменної суміші. Одночасно через регулятор співго газів, регулюють склад газової суміші і її питому відношення витрат газ - повітря 5 новому значентеплоту згоряння зміною витрат окремих компоненю питомої теплоти згоряння газової суміші нтів гозавої суміші. Склад газової суміші і її питому установлюють відповідну витрату повітря. теплоту згоряння регулюють у залежності від проВитрата газової суміші Qсм.п може залишатися дуктивності печі згідно співвідношенню незмінною або відрізнятися незначно. Цим забезQcм.n=aQсм.н.(П п/П н), печують приблизно постійну швидкість витікання де Qcм.п - поточне значення питомої теплоти газової суміші з пальників при різній тепловій позгоряння газової суміші відповідної продуктивності тужності і стабільні умови спалювання палива. Пт, мДж/м 3; Коефіцієнт а у формулі враховує зміну питомої П н, П п - номінальна і поточна продуктивність витрати палива від продуктивності печі і приймає нагрівальної печі, т/г; значення 0,93 при максимальній продуктивності, Qcм.н - питома теплота згоряння газової суміші, 1,0 при номінальній, і 1,1 при мінімальній продукустановлена для номінальної продуктивності печі, тивності печі. мДж/м 3; Ефективність опалювання нагрівальної печі по пропонованому способу визначається зниженням а=0,93¸1,1 - коефіцієнт, що залежить від провитрати природного газу за рахунок зменшення дуктивності печі. Суттєвими ознаками винаходу, які збігаються з суттєвими ознаками найближчого його вмісту в газовій суміші при зниженні продуктивності печі і зменшенням питомої витрати палианалогу, є те, що опалювання нагрівальної печі ва на нагрівання металу за рахунок стабільних роблять сумішшю доменного, коксового і природумов спалювання газової суміші у всьому діапазоні ного газів, а регулювання складу газової суміші і її зміни продуктивності печі. питому теплоту згоряння здійснюють зміною співвідношення окремих компонентів. Приклад Методична нагрівальна піч мелкосортного Суттєвими відмітними ознаками є те, що склад стану має дві зон опалювання і призначена для газової суміші і її питому теплоту згоряння регулюють у залежності від продуктивності печі таким нагрівання заготівок перерізом 80´80 перед прокачином, що зі зменшенням продуктивності печі (у туванням. Піч опалюється сумішшю доменного, порівнянні з номінальною) питому теплоту згорянкоксового і природного газів. Прийнята номінальна ня газової суміші знижують, а з підвищенням протеплота згоряння газової суміші становить дуктивності печі - підвищують. 11,72мДж/м 3 і відповідає номінальної продуктивНа кресленні представлена структурна схема ності печі 90т/г. Вміст природного газу в суміші системи управління теплотою згоряння газової становить 20,7 %. Продуктивність печі змінюється суміші для реалізації пропонованого способу опав межах 60¸120 т/г. При зниженні продуктивності лювання нагрівальної печі. печі до 60 т/г питому теплоту згоряння газової суСистема містить обчислювально-керуючий міші установили, відповідно до пропонованого блок 1, регулятор співвідношення доменного і коквинаходу, рівною Qсм.н. = 1,1´11,72´60/90 = 8,59 5 78175 6 мДж/м 3. Вміст природного газу в газовій суміші Qсм.н.=0,93´11,72´120/90=14,53мДж/м 3, вміст пристановив 9,1 %. З підвищенням продуктивності родного газу в суміші тановив 28,3%. печі до 120 т/г питому теплоту згоряння газової Основні результати порівняльних нагрівань засуміші підвищіли до готівок приведені в таблиці. Таблиця Продуктивність печі т/г 60 90 120 Способ отопления печи согласно аналогу Питома витрата палива, Qсм, Витрата газокг у.т/т Мдж/м 3 в ої суміші,м 3г У т.ч. природзагальна ного газу 11,72 8000 53,2 11,0 11,72 11000 49,1 10,2 11,72 15500 51,5 10,7 З них випливає, що пропонований спосіб опалювання нагрівальної печі стабілізує швидкість витікання газової суміші з пальників (її витрата зі зміною продуктивності печі змінюється незначно, не більш 10%). За рахунок цього підвищується якість спалювання палива в робочому просторі печі і знижується його витрата. Трохи збільшується витрата природного газу зі збільшенням проду Комп’ютерна в ерстка Н. Лисенко Пропонов аний спосіб опалюв ання Витрата Питома втрата палива, Qсм, газов ої кг у.т/т МДж/м3 суміші, У т.ч. природ3 Загальна м /г ного газу 8,59 10000 49,5 4,5 11,72 11000 49,2 10,2 14,53 11300 47,2 13,4 ктивності печі вище номінальної, однак це компенсується зниженням загальної питомої витрати палива, а також суттєвим зниженням витрати природного газу при зниженні продуктивності печі нижче номінальної. Покращилася якість нагрівання заготівок, що привело до зниження на 1-2% витрати електроенергії на їхнє прокатування. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for heating of heating furnace
Автори англійськоюHoncharov Mykola Vasyliovych, Ostapenko Arnold Leontiovych, Sokurenko Anatolii Valentynovych, Sheremet Volodymyr Oleksandrovych, Romanenko Volodymyr Illich, Kekukh Anatolii Volodymyrovych, Babenko Mykhailo Antonovych, Kurochkin Oleksandr Fedorovych, Harkavenko Serhii Viktorovych
Назва патенту російськоюСпособ отопления нагревательной печи
Автори російськоюГончаров Николай Васильевич, Остапенко Арнольд Леонтьевич, Сокуренко Анатолий Валентинович, Шеремет Владимир Александрович, Романенко Владимир Ильич, Кэкух Анатолий Владимирович, Бабенко Михаил Антонович, Курочкин Александр Федорович, Гаркавенко Сергей Викторович
МПК / Мітки
МПК: C21D 1/00, C21D 9/00, F23N 1/00, F23N 1/02, C21D 1/34, C21D 11/00
Мітки: печі, спосіб, нагрівальної, опалювання
