Прокатна кліть для прокатки різних заготовок, які потребують різних зусиль прокатки
Формула / Реферат
1. Прокатна кліть для прокатки різних заготовок, що потребують різних зусиль прокатки, з нижнім і верхнім робочими валками, опорними валками, які відповідають робочим валкам, за необхідності з пристроєм згинання для робочих валків, а також за необхідності з пристроями для установки і балансування опорного валка і з парою встановлювальних циліндрів (3) між станинами (1) кліті і подушками (2), яка відрізняється тим, що встановлювальні циліндри (3) відповідно складаються з телескопічного циліндра (4), в якому передбачені перший концентричний циліндр (5) з великим діаметром для високих зусиль прокатки і другий концентричний циліндр (15) з меншим діаметром для малих зусиль прокатки, причому гідравлічний ввід (11) для кільцеподібного простору (5а) великого поршня (5d) за допомогою з'єднання (20) зв'язаний з нижньою стороною (15b) меншого поршня (15 а).
2. Прокатна кліть за п. 1, яка відрізняється тим, що перший великий циліндр (5) з великим діаметром утворює зовнішню кільцеподібну камеру (5а) нагнітання, робоча рідина в якій притискає велике поршневе кільце (5b) до дна (5с) циліндра.
3. Прокатна кліть за п. 1, яка відрізняється тим, що поршень (15а) другого циліндра (15) з меншим діаметром утворює у внутрішньому просторі (21) великого поршня (5d) камеру (13) нагнітання для приведення в дію меншого поршня (15а).
4. Прокатна кліть за п. 3, яка відрізняється тим, що гідравлічний ввід (14) для меншого поршня (15а) проходить через стінку (5е) і через дно (5с) першого циліндра (5).
5. Прокатна кліть за одним з пунктів 1-4, яка відрізняється тим, що перший великий циліндр (5) має гідравлічний ввід (12), що закінчується в ділянці дна (5с) циліндра.
6. Прокатна кліть за одним з пунктів 1-4, яка відрізняється тим, що перший великий циліндр (5) закритий за допомогою запірного кільця (8), яке ущільнює великий поршень (5d), до якого приєднаний гідравлічний ввід (11) для зовнішньої кільцеподібної камери (5а) нагнітання.
Текст

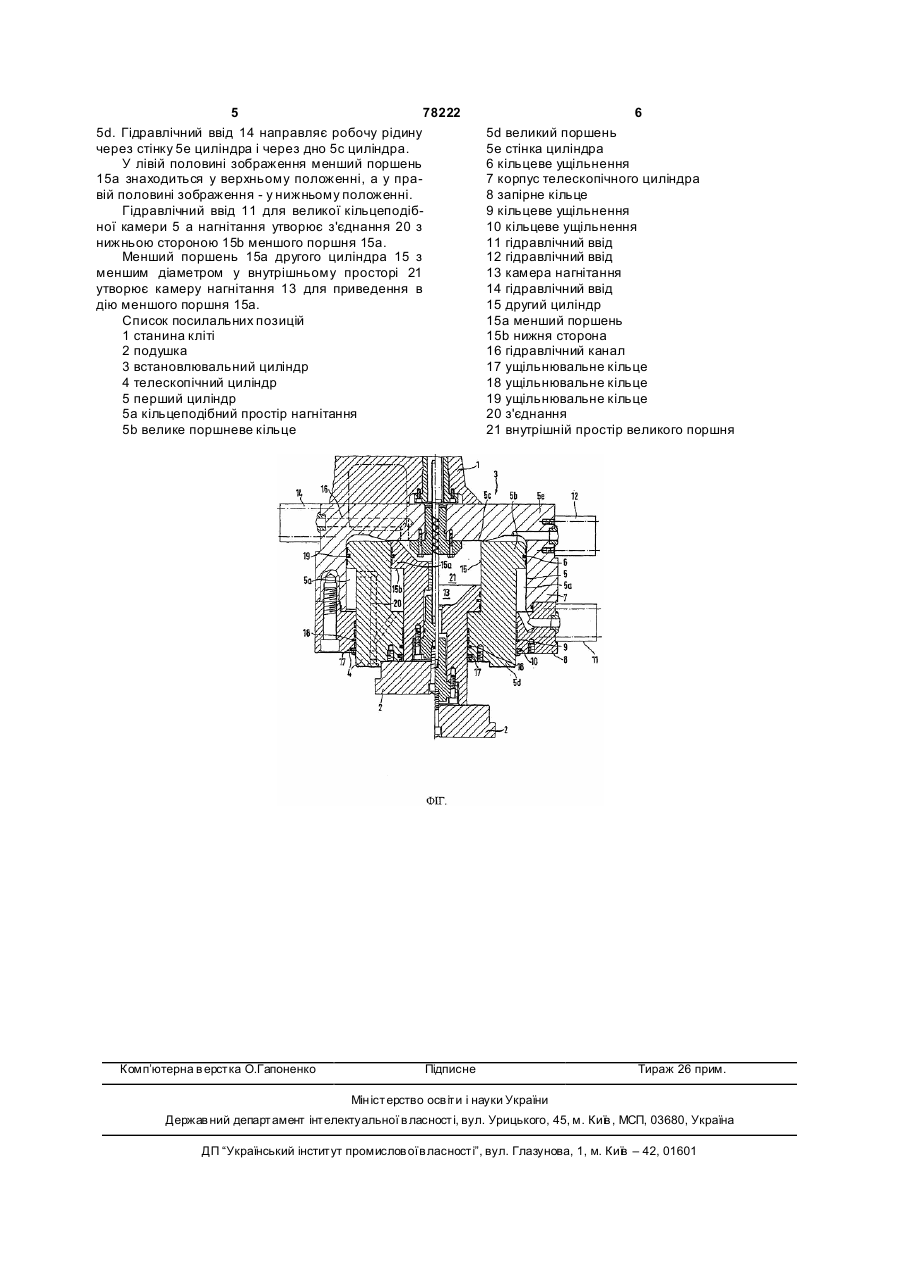

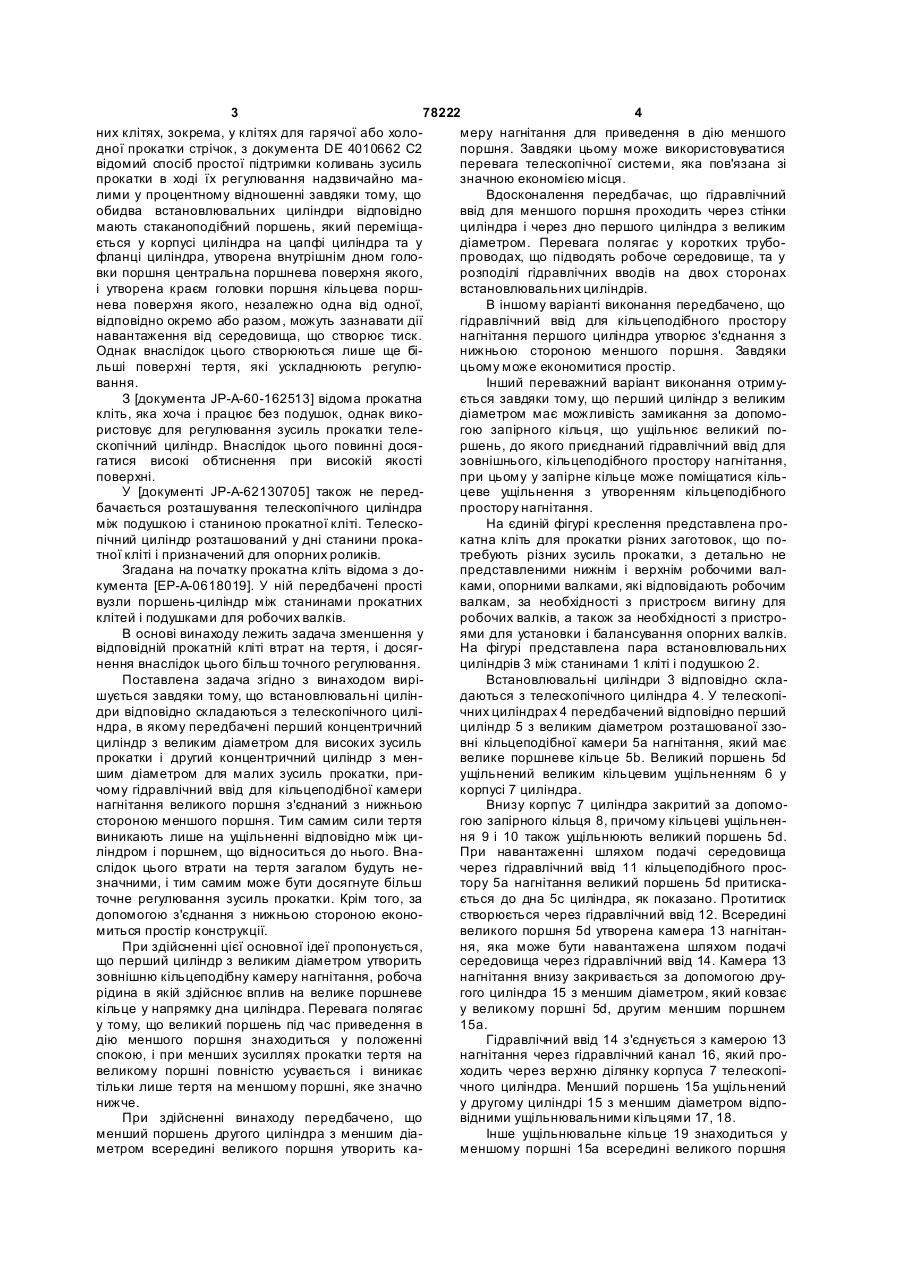

1. Прокатна кліть для прокатки різних заготовок, що потребують різних зусиль прокатки, з нижнім і верхнім робочими валками, опорними валками, які відповідають робочим валкам, за необхідності з пристроєм згинання для робочих валків, а також за необхідності з пристроями для установки і балансування опорного валка і з парою встановлювальних циліндрів (3) між станинами (1) кліті і подушками (2), яка відрізняється тим, що встановлювальні циліндри (3) відповідно складаються з телескопічного циліндра (4), в якому передбачені перший концентричний циліндр (5) з великим діаметром для високих зусиль прокатки і другий концентричний циліндр (15) з меншим діаметром для малих зусиль прокатки, причому гід C2 2 78222 1 3 78222 4 них клітях, зокрема, у клітях для гарячої або холомеру нагнітання для приведення в дію меншого дної прокатки стрічок, з документа DE 4010662 С2 поршня. Завдяки цьому може використовуватися відомий спосіб простої підтримки коливань зусиль перевага телескопічної системи, яка пов'язана зі прокатки в ході їх регулювання надзвичайно мазначною економією місця. лими у процентному відношенні завдяки тому, що Вдосконалення передбачає, що гідравлічний обидва встановлювальних циліндри відповідно ввід для меншого поршня проходить через стінки мають стаканоподібний поршень, який переміщациліндра і через дно першого циліндра з великим ється у корпусі циліндра на цапфі циліндра та у діаметром. Перевага полягає у коротких трубофланці циліндра, утворена внутрішнім дном голопроводах, що підводять робоче середовище, та у вки поршня центральна поршнева поверхня якого, розподілі гідравлічних вводів на двох сторонах і утворена краєм головки поршня кільцева поршвстановлювальних циліндрів. нева поверхня якого, незалежно одна від одної, В іншому варіанті виконання передбачено, що відповідно окремо або разом, можуть зазнавати дії гідравлічний ввід для кільцеподібного простору навантаження від середовища, що створює тиск. нагнітання першого циліндра утворює з'єднання з Однак внаслідок цього створюються лише ще бінижньою стороною меншого поршня. Завдяки льші поверхні тертя, які ускладнюють регулюцьому може економитися простір. вання. Інший переважний варіант виконання отримуЗ [документа JP-A-60-162513] відома прокатна ється завдяки тому, що перший циліндр з великим кліть, яка хоча і працює без подушок, однак викодіаметром має можливість замикання за допомористовує для регулювання зусиль прокатки телегою запірного кільця, що ущільнює великий поскопічний циліндр. Внаслідок цього повинні досяршень, до якого приєднаний гідравлічний ввід для гатися високі обтиснення при високій якості зовнішнього, кільцеподібного простору нагнітання, поверхні. при цьому у запірне кільце може поміщатися кільУ [документі JP-A-62130705] також не передцеве ущільнення з утворенням кільцеподібного бачається розташування телескопічного циліндра простору нагнітання. між подушкою і станиною прокатної кліті. ТелескоНа єдиній фігурі креслення представлена пропічний циліндр розташований у дні станини прокакатна кліть для прокатки різних заготовок, що потної кліті і призначений для опорних роликів. требують різних зусиль прокатки, з детально не Згадана на початку прокатна кліть відома з допредставленими нижнім і верхнім робочими валкумента [ЕР-А-0618019]. У ній передбачені прості ками, опорними валками, які відповідають робочим вузли поршень-циліндр між станинами прокатних валкам, за необхідності з пристроєм вигину для клітей і подушками для робочих валків. робочих валків, а також за необхідності з пристроВ основі винаходу лежить задача зменшення у ями для установки і балансування опорних валків. відповідній прокатній кліті втрат на тертя, і досягНа фігурі представлена пара встановлювальних нення внаслідок цього більш точного регулювання. циліндрів 3 між станинами 1 кліті і подушкою 2. Поставлена задача згідно з винаходом виріВстановлювальні циліндри 3 відповідно склашується завдяки тому, що встановлювальні циліндаються з телескопічного циліндра 4. У телескопідри відповідно складаються з телескопічного цилічних циліндрах 4 передбачений відповідно перший ндра, в якому передбачені перший концентричний циліндр 5 з великим діаметром розташованої ззоциліндр з великим діаметром для високих зусиль вні кільцеподібної камери 5а нагнітання, який має прокатки і другий концентричний циліндр з менвелике поршневе кільце 5b. Великий поршень 5d шим діаметром для малих зусиль прокатки, приущільнений великим кільцевим ущільненням 6 у чому гідравлічний ввід для кільцеподібної камери корпусі 7 циліндра. нагнітання великого поршня з'єднаний з нижньою Внизу корпус 7 циліндра закритий за допомостороною меншого поршня. Тим самим сили тертя гою запірного кільця 8, причому кільцеві ущільненвиникають лише на ущільненні відповідно між циня 9 і 10 також ущільнюють великий поршень 5d. ліндром і поршнем, що відноситься до нього. ВнаПри навантаженні шляхом подачі середовища слідок цього втрати на тертя загалом будуть нечерез гідравлічний ввід 11 кільцеподібного просзначними, і тим самим може бути досягнуте більш тору 5а нагнітання великий поршень 5d притискаточне регулювання зусиль прокатки. Крім того, за ється до дна 5с циліндра, як показано. Протитиск допомогою з'єднання з нижньою стороною еконостворюється через гідравлічний ввід 12. Всередині миться простір конструкції. великого поршня 5d утворена камера 13 нагнітанПри здійсненні цієї основної ідеї пропонується, ня, яка може бути навантажена шляхом подачі що перший циліндр з великим діаметром утворить середовища через гідравлічний ввід 14. Камера 13 зовнішню кільцеподібну камеру нагнітання, робоча нагнітання внизу закривається за допомогою друрідина в якій здійснює вплив на велике поршневе гого циліндра 15 з меншим діаметром, який ковзає кільце у напрямку дна циліндра. Перевага полягає у великому поршні 5d, другим меншим поршнем у тому, що великий поршень під час приведення в 15а. дію меншого поршня знаходиться у положенні Гідравлічний ввід 14 з'єднується з камерою 13 спокою, і при менших зусиллях прокатки тертя на нагнітання через гідравлічний канал 16, який провеликому поршні повністю усувається і виникає ходить через верхню ділянку корпуса 7 телескопітільки лише тертя на меншому поршні, яке значно чного циліндра. Менший поршень 15а ущільнений нижче. у другому циліндрі 15 з меншим діаметром відпоПри здійсненні винаходу передбачено, що відними ущільнювальними кільцями 17, 18. менший поршень другого циліндра з меншим діаІнше ущільнювальне кільце 19 знаходиться у метром всередині великого поршня утворить каменшому поршні 15а всередині великого поршня 5 78222 5d. Гідравлічний ввід 14 направляє робочу рідину через стінку 5е циліндра і через дно 5с циліндра. У лівій половині зображення менший поршень 15а знаходиться у верхньому положенні, а у правій половині зображення - у нижньому положенні. Гідравлічний ввід 11 для великої кільцеподібної камери 5 а нагнітання утворює з'єднання 20 з нижньою стороною 15b меншого поршня 15а. Менший поршень 15а другого циліндра 15 з меншим діаметром у внутрішньому просторі 21 утворює камеру нагнітання 13 для приведення в дію меншого поршня 15а. Список посилальних позицій 1 станина кліті 2 подушка 3 встановлювальний циліндр 4 телескопічний циліндр 5 перший циліндр 5а кільцеподібний простір нагнітання 5b велике поршневе кільце Комп’ютерна в ерстка О.Гапоненко 6 5d великий поршень 5е стінка циліндра 6 кільцеве ущільнення 7 корпус телескопічного циліндра 8 запірне кільце 9 кільцеве ущільнення 10 кільцеве ущільнення 11 гідравлічний ввід 12 гідравлічний ввід 13 камера нагнітання 14 гідравлічний ввід 15 другий циліндр 15а менший поршень 15b нижня сторона 16 гідравлічний канал 17 ущільнювальне кільце 18 ущільнювальне кільце 19 ущільнювальне кільце 20 з'єднання 21 внутрішній простір великого поршня Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRoll stand for rolling different rolling stock that requires different roll separating forces
Автори англійськоюDenker Wolfgang
Назва патенту російськоюПрокатная клеть для прокатки разных заготовок, которые нуждаются в различных усилиях прокатки
Автори російськоюДенкер Вольфганг
МПК / Мітки
МПК: B21B 31/16
Мітки: потребують, різних, заготовок, прокатки, зусиль, кліть, прокатна
