Спосіб формування суцільного водяного струменя повітряно-пінним пожежним стволом

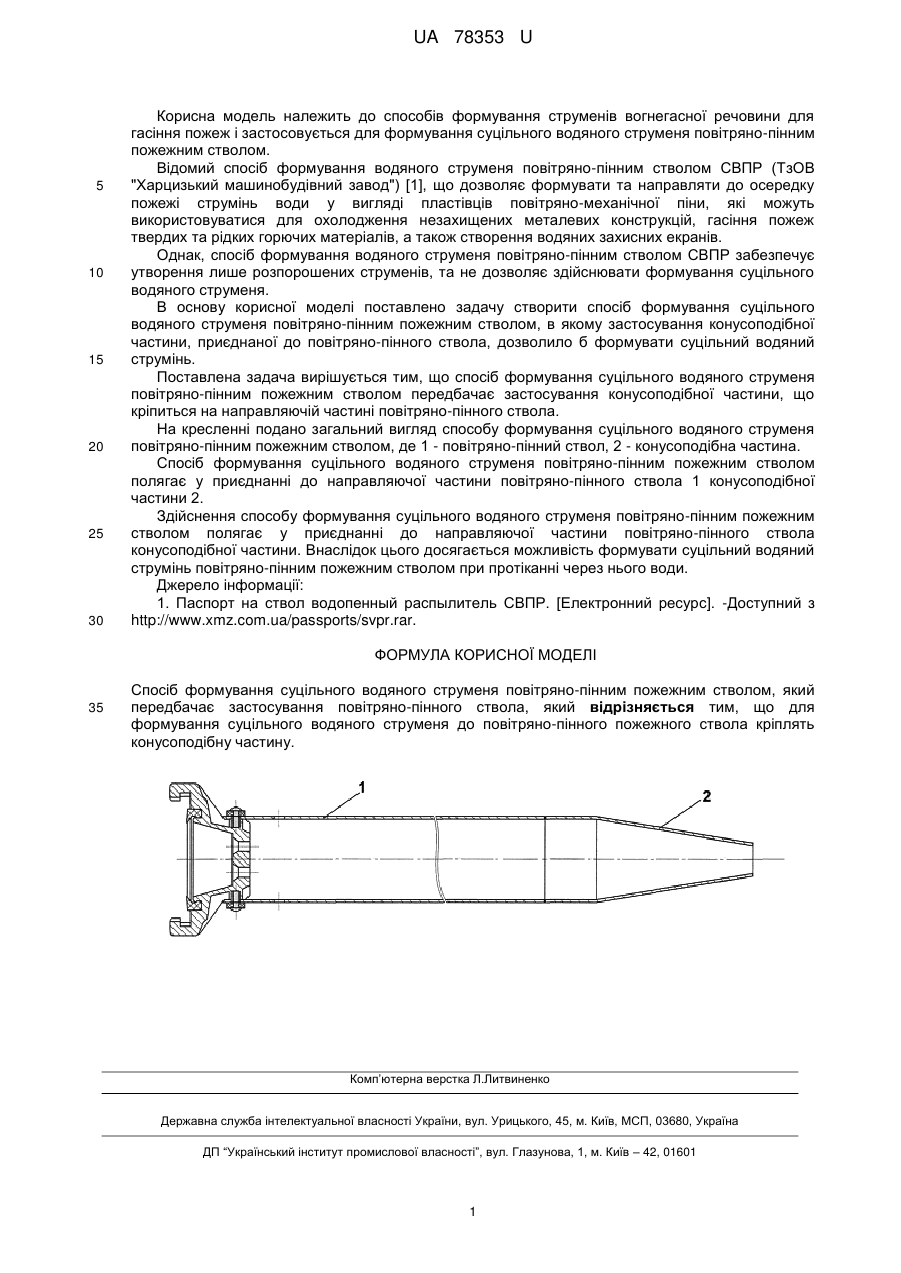

Реферат: UA 78353 U UA 78353 U 5 10 15 20 25 30 Корисна модель належить до способів формування струменів вогнегасної речовини для гасіння пожеж і застосовується для формування суцільного водяного струменя повітряно-пінним пожежним стволом. Відомий спосіб формування водяного струменя повітряно-пінним стволом СВПР (ТзОВ "Харцизький машинобудівний завод") [1], що дозволяє формувати та направляти до осередку пожежі струмінь води у вигляді пластівців повітряно-механічної піни, які можуть використовуватися для охолодження незахищених металевих конструкцій, гасіння пожеж твердих та рідких горючих матеріалів, а також створення водяних захисних екранів. Однак, спосіб формування водяного струменя повітряно-пінним стволом СВПР забезпечує утворення лише розпорошених струменів, та не дозволяє здійснювати формування суцільного водяного струменя. В основу корисної моделі поставлено задачу створити спосіб формування суцільного водяного струменя повітряно-пінним пожежним стволом, в якому застосування конусоподібної частини, приєднаної до повітряно-пінного ствола, дозволило б формувати суцільний водяний струмінь. Поставлена задача вирішується тим, що спосіб формування суцільного водяного струменя повітряно-пінним пожежним стволом передбачає застосування конусоподібної частини, що кріпиться на направляючій частині повітряно-пінного ствола. На кресленні подано загальний вигляд способу формування суцільного водяного струменя повітряно-пінним пожежним стволом, де 1 - повітряно-пінний ствол, 2 - конусоподібна частина. Спосіб формування суцільного водяного струменя повітряно-пінним пожежним стволом полягає у приєднанні до направляючої частини повітряно-пінного ствола 1 конусоподібної частини 2. Здійснення способу формування суцільного водяного струменя повітряно-пінним пожежним стволом полягає у приєднанні до направляючої частини повітряно-пінного ствола конусоподібної частини. Внаслідок цього досягається можливість формувати суцільний водяний струмінь повітряно-пінним пожежним стволом при протіканні через нього води. Джерело інформації: 1. Паспорт на ствол водопенный распылитель СВПР. [Електронний ресурс]. -Доступний з http://www.xmz.com.ua/passports/svpr.rar. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб формування суцільного водяного струменя повітряно-пінним пожежним стволом, який передбачає застосування повітряно-пінного ствола, який відрізняється тим, що для формування суцільного водяного струменя до повітряно-пінного пожежного ствола кріплять конусоподібну частину. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
