Спосіб виготовлення гнучкого електролюмінесцентного індикатора

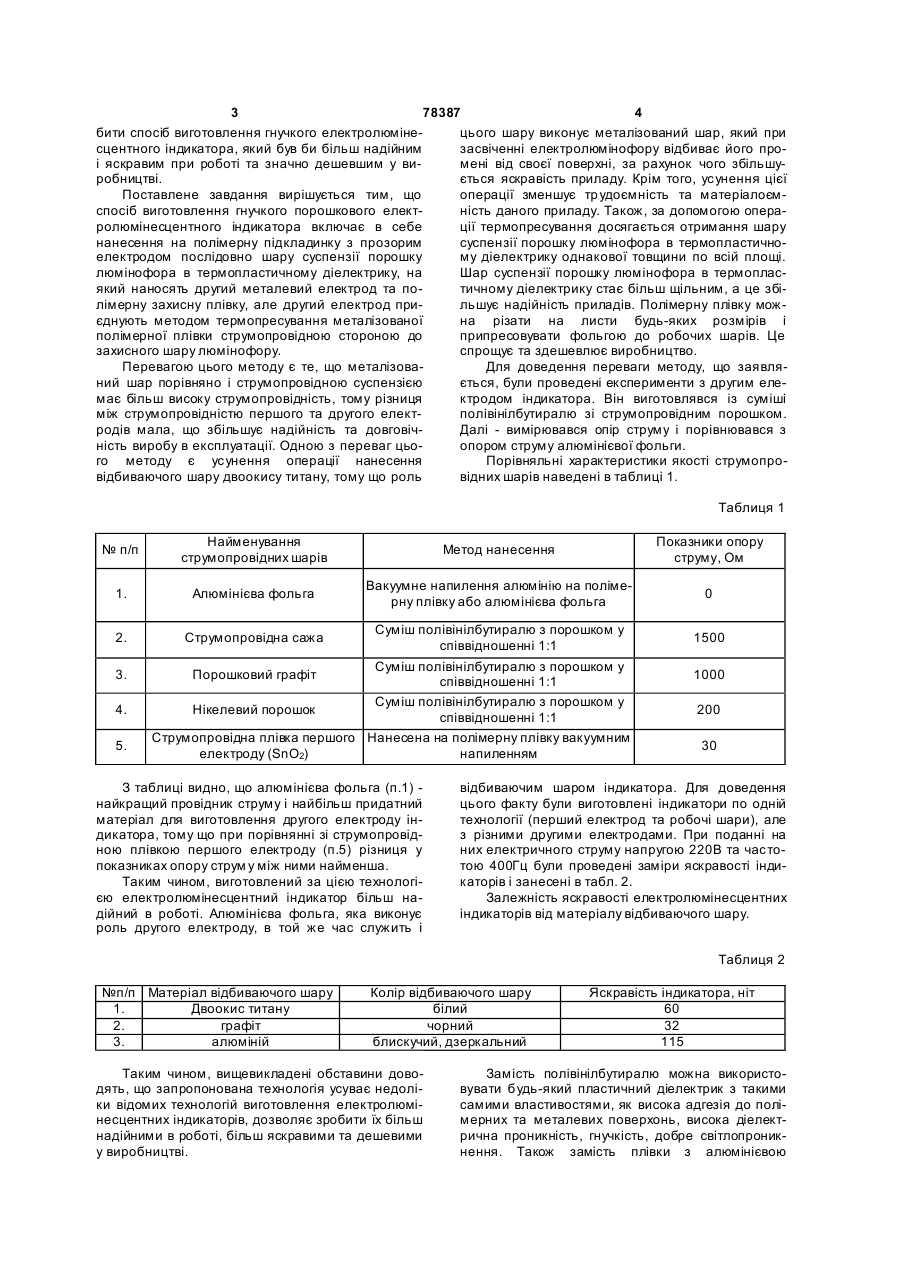

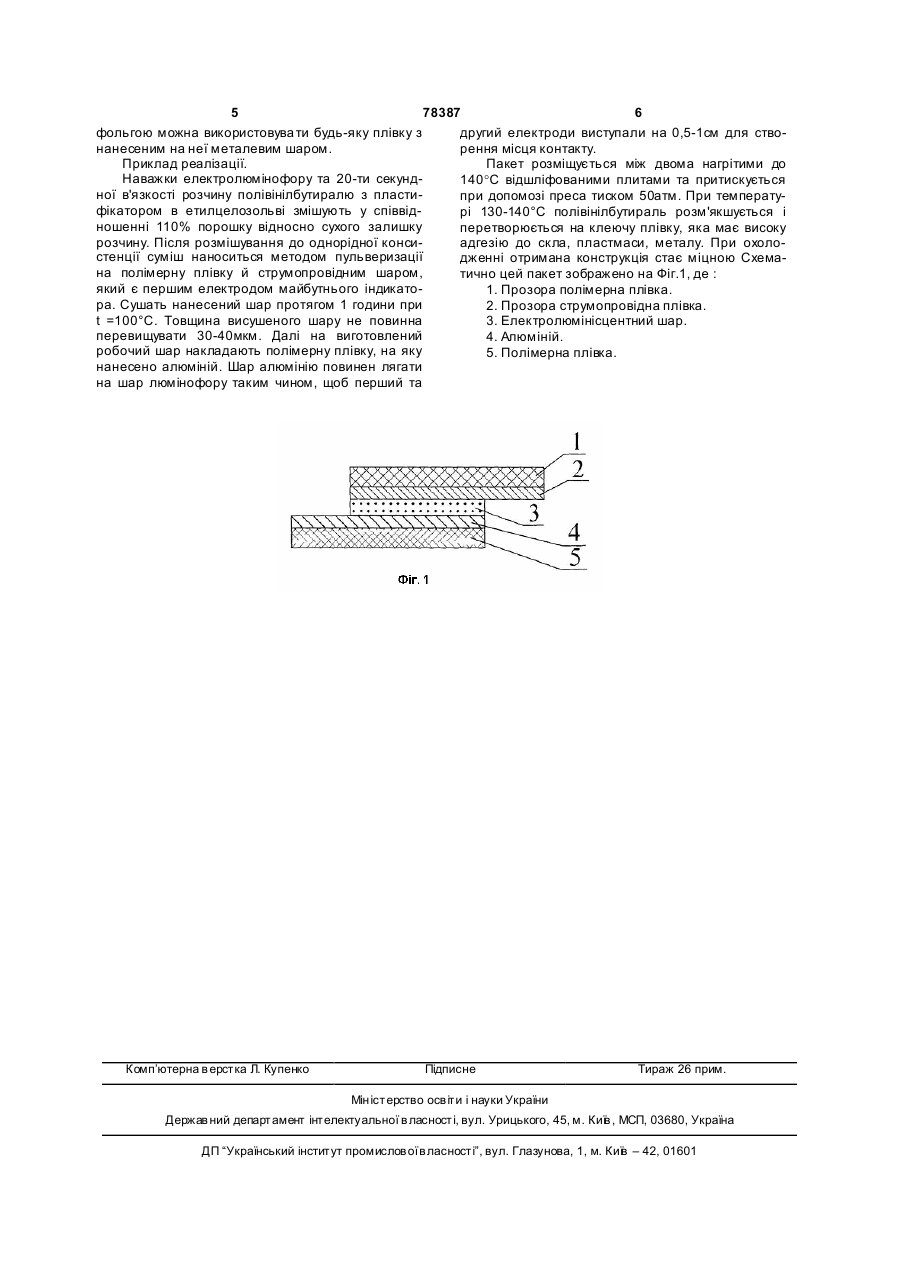

Спосіб виготовлення гнучкого електролюмінесцентного індикатора, який включає послідовне нанесення на полімерну підкладку з прозорим електродом шару суспензії порошку електролюмінофора в термопластичному діелектрику, на який наносять другий металевий електрод та полімерну захисну плівку, який відрізняється тим, що др угий електрод виконують з металізованої полімерної плівки і приєднують методом термопресування металізовану полімерну плівку струмопровідною стороною до шару суспензії порошку електролюмінофора в термопластичному діелектрику. (19) (21) a200504287 (22) 05.05.2005 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Бачеріков Юрій Юрійович, Сінчук Антоніна Тадеївна (73) Бачеріков Юрій Юрійович, Сінчук Антоніна Тадеївна (56) UA 37321 A, 29.12.1999 JP 10134963, 22.05.1998 JP 2002158089, 31.05.2002 3 78387 4 бити спосіб виготовлення гнучкого електролюмінецього шару виконує металізований шар, який при сцентного індикатора, який був би більш надійним засвіченні електролюмінофору відбиває його проі яскравим при роботі та значно дешевшим у вимені від своєї поверхні, за рахунок чого збільшуробництві. ється яскравість приладу. Крім того, усунення цієї Поставлене завдання вирішується тим, що операції зменшує тр удоємність та матеріалоємспосіб виготовлення гнучкого порошкового електність даного приладу. Також, за допомогою операролюмінесцентного індикатора включає в себе ції термопресування досягається отримання шару нанесення на полімерну підкладинку з прозорим суспензії порошку люмінофора в термопластичноелектродом послідовно шару суспензії порошку му діелектрику однакової товщини по всій площі. люмінофора в термопластичному діелектрику, на Шар суспензії порошку люмінофора в термопласякий наносять другий металевий електрод та потичному діелектрику стає більш щільним, а це збілімерну захисну плівку, але другий електрод прильшує надійність приладів. Полімерну плівку можєднують методом термопресування металізованої на різати на листи будь-яких розмірів і полімерної плівки струмопровідною стороною до припресовувати фольгою до робочих шарів. Це захисного шару люмінофору. спрощує та здешевлює виробництво. Перевагою цього методу є те, що металізоваДля доведення переваги методу, що заявляний шар порівняно і струмопровідною суспензією ється, були проведені експерименти з другим елемає більш високу струмопровідність, тому різниця ктродом індикатора. Він виготовлявся із суміші між струмопровідністю першого та другого електполівінілбутиралю зі струмопровідним порошком. родів мала, що збільшує надійність та довговічДалі - вимірювався опір струму і порівнювався з ність виробу в експлуатації. Одною з переваг цьоопором струму алюмінієвої фольги. го методу є усунення операції нанесення Порівняльні характеристики якості струмопровідбиваючого шару двоокису титану, тому що роль відних шарів наведені в таблиці 1. Таблиця 1 № п/п Найменування струмопровідних шарів Метод нанесення Показники опору струму, Ом 1. Алюмінієва фольга Вакуумне напилення алюмінію на полімерну плівку або алюмінієва фольга 0 2. 3. 4. 5. Суміш полівінілбутиралю з порошком у співвідношенні 1:1 Суміш полівінілбутиралю з порошком у Порошковий графіт співвідношенні 1:1 Суміш полівінілбутиралю з порошком у Нікелевий порошок співвідношенні 1:1 Струмопровідна плівка першого Нанесена на полімерну плівку вакуумним електроду (SnО2) напиленням Струмопровідна сажа З таблиці видно, що алюмінієва фольга (п.1) найкращий провідник струму і найбільш придатний матеріал для виготовлення другого електроду індикатора, тому що при порівнянні зі струмопровідною плівкою першого електроду (п.5) різниця у показниках опору струм у між ними найменша. Таким чином, виготовлений за цією технологією електролюмінесцентний індикатор більш надійний в роботі. Алюмінієва фольга, яка виконує роль другого електроду, в той же час служить і 1500 1000 200 30 відбиваючим шаром індикатора. Для доведення цього факту були виготовлені індикатори по одній технології (перший електрод та робочі шари), але з різними другими електродами. При поданні на них електричного струму напругою 220В та частотою 400Гц були проведені заміри яскравості індикаторів і занесені в табл. 2. Залежність яскравості електролюмінесцентних індикаторів від матеріалу відбиваючого шару. Таблиця 2 №п/п Матеріал відбиваючого шару 1. Двоокис титану 2. графіт 3. алюміній Колір відбиваючого шару білий чорний блискучий, дзеркальний Таким чином, вищевикладені обставини доводять, що запропонована технологія усуває недоліки відомих технологій виготовлення електролюмінесцентних індикаторів, дозволяє зробити їх більш надійними в роботі, більш яскравими та дешевими у виробництві. Яскравість індикатора, ніт 60 32 115 Замість полівінілбутиралю можна використовувати будь-який пластичний діелектрик з такими самими властивостями, як висока адгезія до полімерних та металевих поверхонь, висока діелектрична проникність, гнучкість, добре світлопроникнення. Також замість плівки з алюмінієвою 5 78387 6 фольгою можна використовува ти будь-яку плівку з другий електроди виступали на 0,5-1см для ствонанесеним на неї металевим шаром. рення місця контакту. Приклад реалізації. Пакет розміщується між двома нагрітими до Наважки електролюмінофору та 20-ти секунд140°С відшліфованими плитами та притискується ної в'язкості розчину полівінілбутиралю з пластипри допомозі преса тиском 50атм. При температуфікатором в етилцелозольві змішують у співвідрі 130-140°С полівінілбутираль розм'якшується і ношенні 110% порошку відносно сухого залишку перетворюється на клеючу плівку, яка має високу розчину. Після розмішування до однорідної консиадгезію до скла, пластмаси, металу. При охолостенції суміш наноситься методом пульверизації дженні отримана конструкція стає міцною Схемана полімерну плівку й струмопровідним шаром, тично цей пакет зображено на Фіг.1, де : який є першим електродом майбутнього індикато1. Прозора полімерна плівка. ра. Сушать нанесений шар протягом 1 години при 2. Прозора струмопровідна плівка. t =100°С. Товщина висушеного шару не повинна 3. Електролюмінісцентний шар. перевищувати 30-40мкм. Далі на виготовлений 4. Алюміній. робочий шар накладають полімерну плівку, на яку 5. Полімерна плівка. нанесено алюміній. Шар алюмінію повинен лягати на шар люмінофору таким чином, щоб перший та Комп’ютерна в ерстка Л. Купенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
