Вогнетривка бетонна суміш

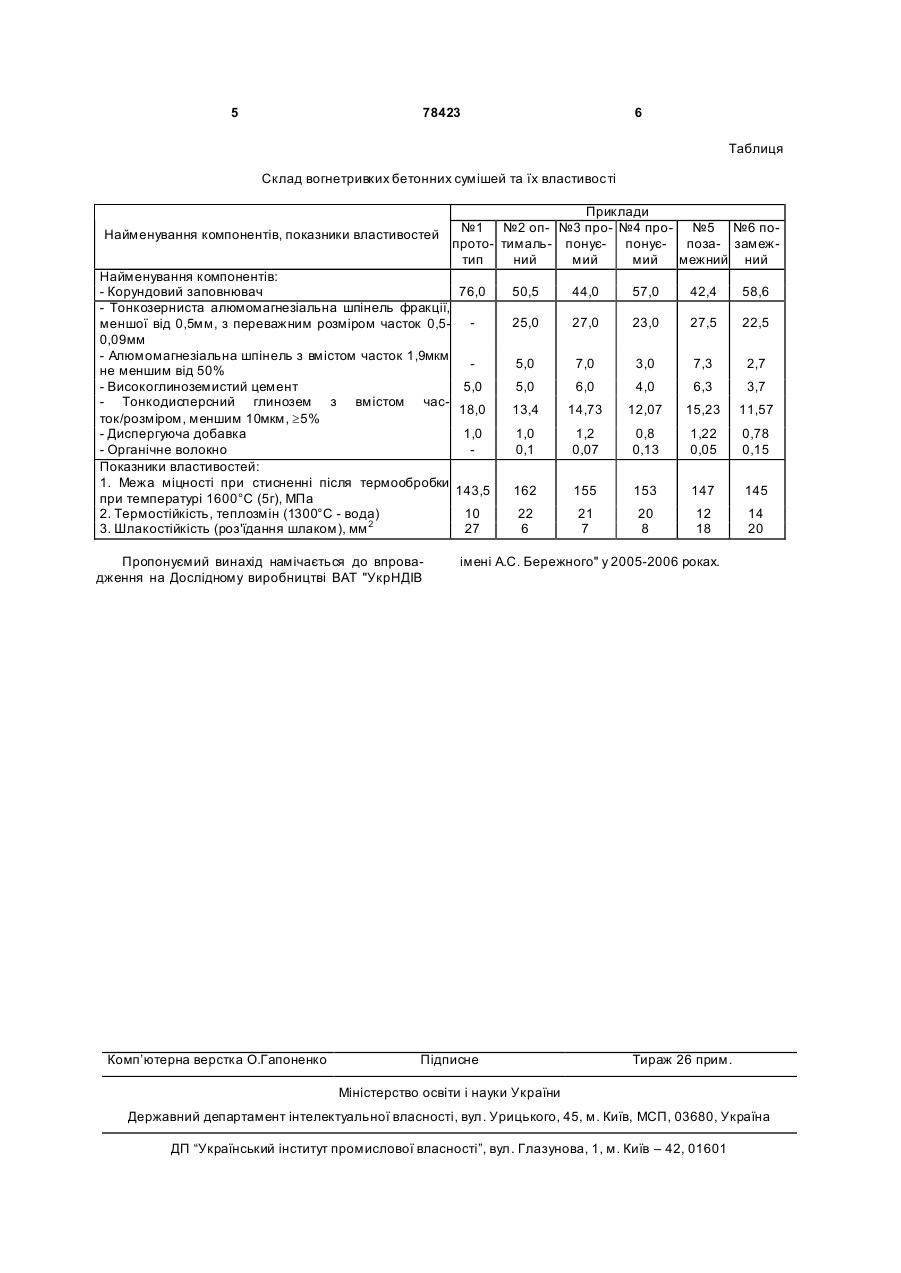

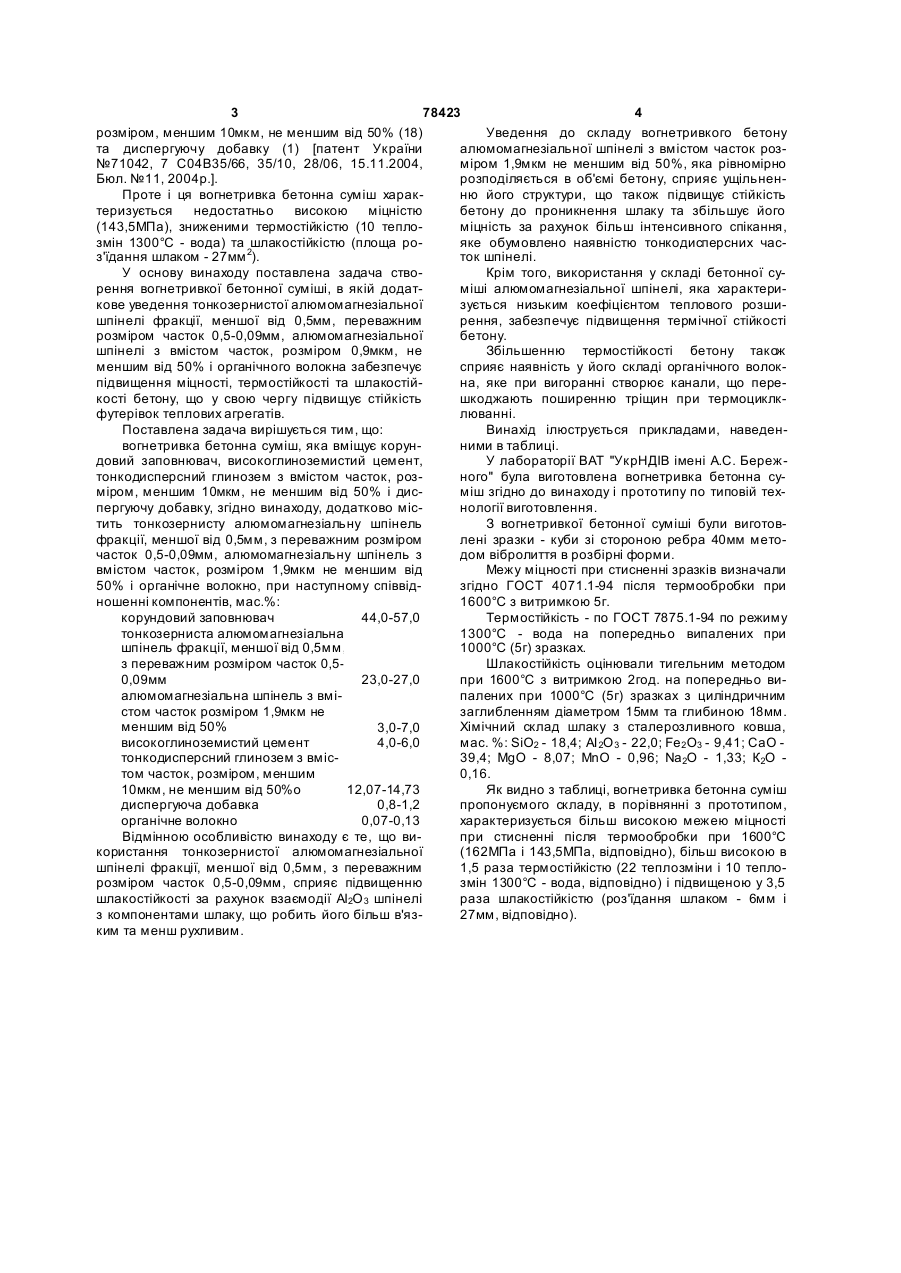

Вогнетривка бетонна суміш, що містить корундовий заповнювач, високоглиноземистий цемент, тонкодисперсний глинозем з вмістом часток, розміром, меншим 10 мкм, не меншим від 50 %, і диспергуючу добавку, яка відрізняється тим, що вона додатково містить тонкозернисту алюмомагнезіальну шпінель фракції, меншої від 0,5 мм, з переважним розміром часток 0,5-0,09 мм, алюмомагнезіальну шпінель з вмістом часток, розміром 1,9 мкм, не меншим від 50 %, і органічне волокно, при такому співвідношенні компонентів, мас. %: корундовий заповнювач 44-57 тонкозерниста алюмомагнезіальна шпінель фракції, меншої від 0,5 мм, з переважним розміром часток 0,50,09 мм 23-27 алюмомагнезіальна шпінель з вмістом часток, розміром 1,9 мкм, не меншим від 50 % 3-7 високоглиноземистий цемент 4-6 тонкодисперсний глинозем з вмістом часток, розміром, меншим 10 12,07мкм, не меншим від 50 % 14,73 диспергуюча добавка 0,8-1,2 органічне волокно 0,07-0,13. (19) UA (21) a200507357 (22) 25.07.2005 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Примаченко Володимир Васильович, Мартиненко Валерій Владленович, Бабкіна Ліна Олексіївна, Хончик Інна Володимирівна, Дрозд Володимир Іванович, Бережний Максим Олександрович, Зінченко Валентина Леонідівна, Нікуліна Людмила Миколаївна (73) Відкрите акціонерне товариство "Український науково-дослідний інститут вогнетривів ім. А.С. Бережного" (56) UA 73852, C2, 15.09.2005 (по з. 2003109163, опубл. 15.04.2005) UA 74253, C2, 15.11.2005 (по з. 20031110016, опубл. 16.05.2005) UA 75408, C2, 17.04.2006 (по з. 20031212790, опубл. 15.07.2005) UA 71037, C2, 15.11.2004 UA 48283, C2, 15.08.2002 UA 71042, C2, 15.11.2004 UA 70373, C2, 15.10.2004 SU 198199, 09.06.1967 SU 688469, 30.09.1979 RU 2140407, C1, 18.01.1999 RU 2214983, C1, 27.10.2003 US 6080234, A, 27.06.2000 JP 2003246683, A, 09.09.2003 UA 71037, C2, 15.05.2006 (по з. 20040705234, опубл. 16.01.2006) C2 2 (11) 1 3 78423 4 розміром, меншим 10мкм, не меншим від 50% (18) Уведення до складу вогнетривкого бетону та диспергуючу добавку (1) [патент України алюмомагнезіальної шпінелі з вмістом часток роз№71042, 7 С04В35/66, 35/10, 28/06, 15.11.2004, міром 1,9мкм не меншим від 50%, яка рівномірно Бюл. №11, 2004p.]. розподіляється в об'ємі бетону, сприяє ущільненПроте і ця вогнетривка бетонна суміш харакню його структури, що також підвищує стійкість теризується недостатньо високою міцністю бетону до проникнення шлаку та збільшує його (143,5МПа), зниженими термостійкістю (10 тепломіцність за рахунок більш інтенсивного спікання, змін 1300°С - вода) та шлакостійкістю (площа рояке обумовлено наявністю тонкодисперсних часз'їдання шлаком - 27мм 2). ток шпінелі. У основу винаходу поставлена задача ствоКрім того, використання у складі бетонної сурення вогнетривкої бетонної суміші, в якій додатміші алюмомагнезіальної шпінелі, яка характерикове уведення тонкозернистої алюмомагнезіальної зується низьким коефіцієнтом теплового розшишпінелі фракції, меншої від 0,5мм, переважним рення, забезпечує підвищення термічної стійкості розміром часток 0,5-0,09мм, алюмомагнезіальної бетону. шпінелі з вмістом часток, розміром 0,9мкм, не Збільшенню термостійкості бетону також меншим від 50% і органічного волокна забезпечує сприяє наявність у його складі органічного волокпідвищення міцності, термостійкості та шлакостійна, яке при вигоранні створює канали, що перекості бетону, що у свою чергу підвищує стійкість шкоджають поширенню тріщин при термоциклкфутерівок теплових агрегатів. люванні. Поставлена задача вирішується тим, що: Винахід ілюструється прикладами, наведенвогнетривка бетонна суміш, яка вміщує корунними в таблиці. довий заповнювач, високоглиноземистий цемент, У лабораторії ВАТ "УкрНДІВ імені А.С. Бережтонкодисперсний глинозем з вмістом часток, розного" була виготовлена вогнетривка бетонна суміром, меншим 10мкм, не меншим від 50% і дисміш згідно до винаходу і прототипу по типовій техпергуючу добавку, згідно винаходу, додатково міснології виготовлення. тить тонкозернисту алюмомагнезіальну шпінель З вогнетривкої бетонної суміші були виготовфракції, меншої від 0,5мм, з переважним розміром лені зразки - куби зі стороною ребра 40мм меточасток 0,5-0,09мм, алюмомагнезіальну шпінель з дом вібролиття в розбірні форми. вмістом часток, розміром 1,9мкм не меншим від Межу міцності при стисненні зразків визначали 50% і органічне волокно, при наступному співвідзгідно ГОСТ 4071.1-94 після термообробки при ношенні компонентів, мас.%: 1600°С з витримкою 5г. корундовий заповнювач 44,0-57,0 Термостійкість - по ГОСТ 7875.1-94 по режиму тонкозерниста алюмомагнезіальна 1300°С - вода на попередньо випалених при шпінель фракції, меншої від 0,5мм, 1000°С (5г) зразках. з переважним розміром часток 0,5Шлакостійкість оцінювали тигельним методом 0,09мм 23,0-27,0 при 1600°С з витримкою 2год. на попередньо виалюмомагнезіальна шпінель з вміпалених при 1000°С (5г) зразках з циліндричним стом часток розміром 1,9мкм не заглибленням діаметром 15мм та глибиною 18мм. меншим від 50% Хімічний склад шлаку з сталерозливного ковша, 3,0-7,0 високоглиноземистий цемент 4,0-6,0 мас. %: SiO2 - 18,4; АІ 2О 3 - 22,0; Fe 2 O3 - 9,41; СаО тонкодисперсний глинозем з вміс39,4; MgO - 8,07; МnО - 0,96; Na2O - 1,33; К2О том часток, розміром, меншим 0,16. 10мкм, не меншим від 50%о 12,07-14,73 Як видно з таблиці, вогнетривка бетонна суміш диспергуюча добавка 0,8-1,2 пропонуємого складу, в порівнянні з прототипом, органічне волокно 0,07-0,13 характеризується більш високою межeю міцності Відмінною особливістю винаходу є те, що випри стисненні після термообробки при 1600°С користання тонкозернистої алюмомагнезіальної (162МПа і 143,5МПа, відповідно), більш високою в шпінелі фракції, меншої від 0,5мм, з переважним 1,5 раза термостійкістю (22 теплозміни і 10 теплорозміром часток 0,5-0,09мм, сприяє підвищенню змін 1300°С - вода, відповідно) і підвищеною у 3,5 шлакостійкості за рахунок взаємодії АІ2О 3 шпінелі раза шлакостійкістю (роз'їдання шлаком - 6мм і з компонентами шлаку, що робить його більш в'яз27мм, відповідно). ким та менш рухливим. 5 78423 6 Таблиця Склад вогнетривких бетонних сумішей та їх властивості Приклади №1 №2 оп- №3 про- №4 про- №5 №6 поНайменування компонентів, показники властивостей прото- тималь- понує- понуєпоза- замежтип ний мий мий межний ний Найменування компонентів: - Корундовий заповнювач 76,0 50,5 44,0 57,0 42,4 58,6 - Тонкозерниста алюмомагнезіальна шпінель фракції, 25,0 27,0 23,0 27,5 22,5 меншої від 0,5мм, з переважним розміром часток 0,5- 0,09мм - Алюмомагнезіальна шпінель з вмістом часток 1,9мкм 5,0 7,0 3,0 7,3 2,7 не меншим від 50% - Високоглиноземистий цемент 5,0 5,0 6,0 4,0 6,3 3,7 - Тонкодисперсний глинозем з вмістом час18,0 13,4 14,73 12,07 15,23 11,57 ток/розміром, меншим 10мкм, ³5% - Диспергуюча добавка 1,0 1,0 1,2 0,8 1,22 0,78 - Органічне волокно 0,1 0,07 0,13 0,05 0,15 Показники властивостей: 1. Межа міцності при стисненні після термообробки 143,5 162 155 153 147 145 при температурі 1600°С (5г), МПа 2. Термостійкість, теплозмін (1300°С - вода) 10 22 21 20 12 14 3. Шлакостійкість (роз'їдання шлаком), мм 2 27 6 7 8 18 20 Пропонуємий винахід намічається до впровадження на Дослідному виробництві ВАТ "УкрНДІВ Комп’ютерна верстка О.Гапоненко імені А.С. Бережного" у 2005-2006 роках. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
