Спосіб електромагнітно-абразивної обробки поверхні деталей машин з використанням імпульсного струму
Номер патенту: 59102
Опубліковано: 10.05.2011
Автори: Шистко Дмитро Павлович, Новостройна Ольга Сергіївна, Тулупов Володимир Іванович, Ковалевський Сергій Вадимович
Формула / Реферат
Спосіб електромагнітно-абразивної обробки поверхні деталей машин з використанням імпульсного струму, який полягає у створенні магнітно-абразивного інструменту між магнітом і деталлю, яка обертається, шляхом пропускання струму, який відрізняється тим, що магнітно-абразивний інструмент із суміші феромагнітного абразиву та наповнювача утворюється між магнітом, який обертається навколо деталі при пропусканні імпульсного струму.
Текст

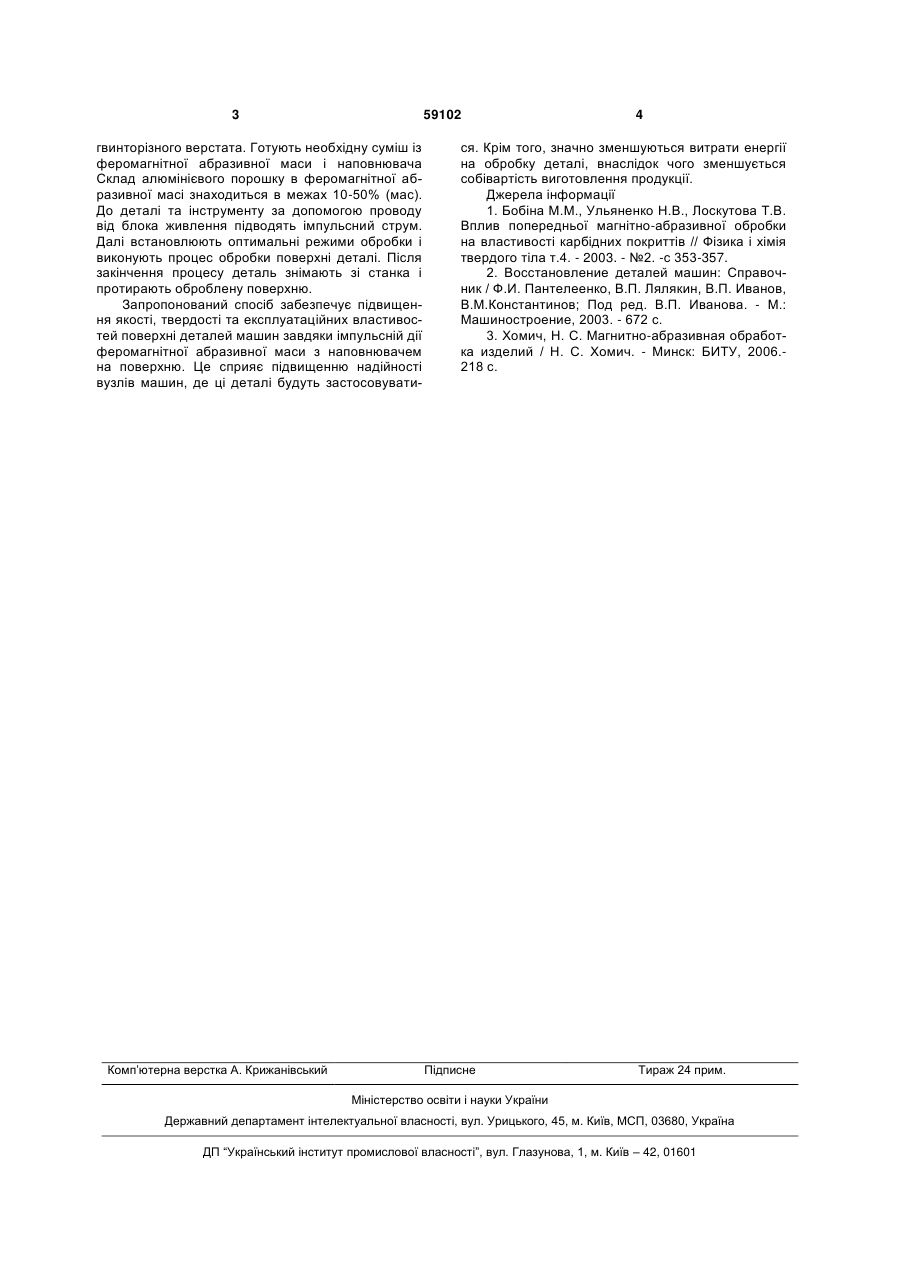

Спосіб електромагнітно-абразивної обробки поверхні деталей машин з використанням імпульсного струму, який полягає у створенні магнітноабразивного інструменту між магнітом і деталлю, яка обертається, шляхом пропускання струму, який відрізняється тим, що магнітно-абразивний інструмент із суміші феромагнітного абразиву та наповнювача утворюється між магнітом, який обертається навколо деталі при пропусканні імпульсного струму. (19) (21) u201009166 (22) 21.07.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) КОВАЛЕВСЬКИЙ СЕРГІЙ ВАДИМОВИЧ, ТУЛУПОВ ВОЛОДИМИР ІВАНОВИЧ, ШИСТКО ДМИТРО ПАВЛОВИЧ, НОВОСТРОЙНА ОЛЬГА СЕРГІЇВНА (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 59102 гвинторізного верстата. Готують необхідну суміш із феромагнітної абразивної маси і наповнювача Склад алюмінієвого порошку в феромагнітної абразивної масі знаходиться в межах 10-50% (мас). До деталі та інструменту за допомогою проводу від блока живлення підводять імпульсний струм. Далі встановлюють оптимальні режими обробки і виконують процес обробки поверхні деталі. Після закінчення процесу деталь знімають зі станка і протирають оброблену поверхню. Запропонований спосіб забезпечує підвищення якості, твердості та експлуатаційних властивостей поверхні деталей машин завдяки імпульсній дії феромагнітної абразивної маси з наповнювачем на поверхню. Це сприяє підвищенню надійності вузлів машин, де ці деталі будуть застосовувати Комп’ютерна верстка А. Крижанівський 4 ся. Крім того, значно зменшуються витрати енергії на обробку деталі, внаслідок чого зменшується собівартість виготовлення продукції. Джерела інформації 1. Бобіна М.М., Ульяненко Н.В., Лоскутова Т.В. Вплив попередньої магнітно-абразивної обробки на властивості карбідних покриттів // Фізика і хімія твердого тіла т.4. - 2003. - №2. -с 353-357. 2. Восстановление деталей машин: Справочник / Ф.И. Пантелеенко, В.П. Лялякин, В.П. Иванов, В.М.Константинов; Под ред. В.П. Иванова. - М.: Машиностроение, 2003. - 672 с. 3. Хомич, Н. С. Магнитно-абразивная обработка изделий / Н. С. Хомич. - Минск: БИТУ, 2006.218 с. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of electromagnetic-abrasive surface treatment of machine parts using pulse current
Автори англійськоюKovalevskyi Serhii Vadymovych, Tulupov Volodymyr Ivanovych, Shystko Dmytro Pavlovych, Novostroina Olha Serhiivna
Назва патенту російськоюСпособ электромагнитно-абразивной обработки поверхности деталей машин с использованием импульсного тока
Автори російськоюКовалевский Сергей Вадимович, Тулупов Владимир Иванович, Шистко Дмитрий Павлович, Новостройная Ольга Сергеевна
МПК / Мітки
МПК: B24B 31/00
Мітки: імпульсного, струму, електромагнітно-абразивної, використанням, обробки, поверхні, машин, спосіб, деталей
