Тимчасове двошарове підлогове покриття швидкого розстелення

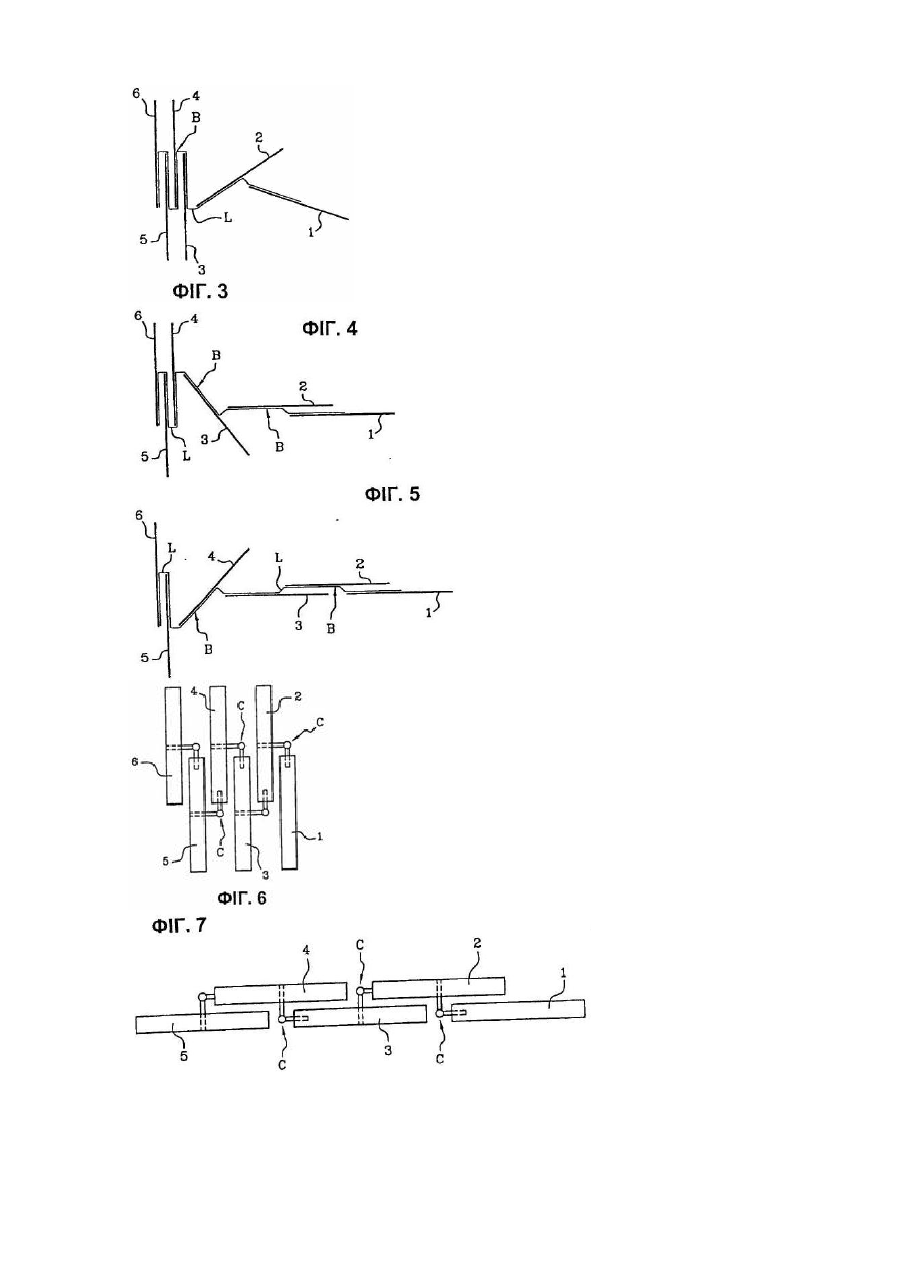

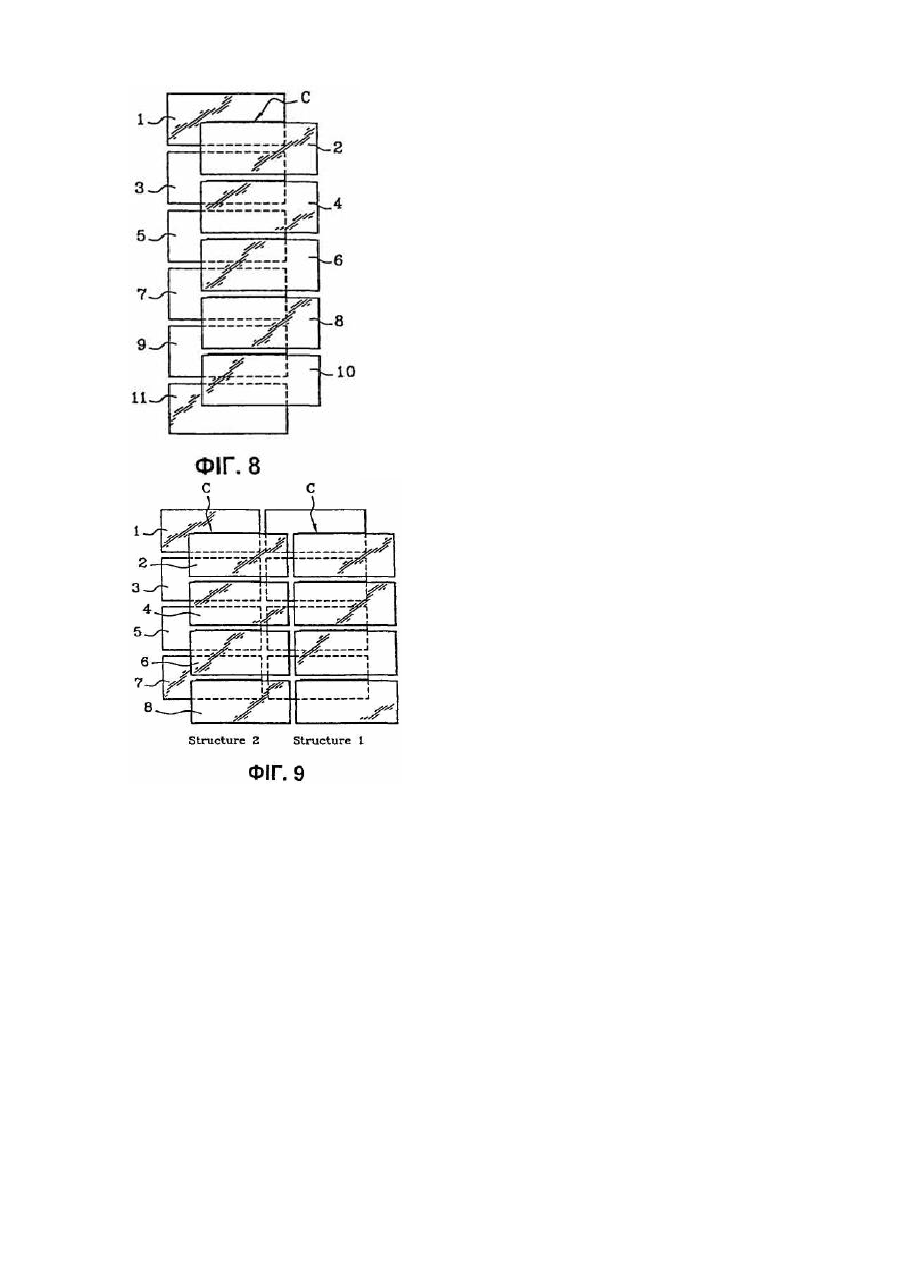

Даний винахід стосується тимчасової двошарової покривної конструкції швидкого розгортання. Метою даного винаходу є запровадження конструкції з панелей, наприклад, прямокутних, утвореної із окремих жорстких пластин, що виготовлені із пластика або композиційного матеріалу, котра може бути легко та швидко розгорнута, утворюючи у такий спосіб тимчасову поверхню або доріжку для зберігання виробів чи для руху транспортних засобів. У зв'язку з цим, предметом даного винаходу є тимчасова двошарова покривна конструкція швидкого розгортання, утворена із пластин, переважно жорстких, що виготовлені із придатного матеріалу, яка характеризується тим, що зазначені пластини розміщені паралельно одна одній і з'єднані разом у каскад з'єднувальним шарнірним елементом у такий спосіб, що між двома послідовними пластинами зазначений елемент з'єднаний, по-перше, з одним краєм однієї з пластин і, по-друге, переважно, з центральною частиною другої пластини, зазначений елемент визначає міжпластинчасті шарнірні осі, паралельні поздовжній або поперечній осі даних пластин. Фіг.1 та 2 схематично ілюструють перший варіант даного винаходу. Пластини 1-6 є, наприклад, прямокутними, ідентичними та паралельними одна одній. Фіг.1 зображує дану конструкцію у положенні зберігання і Фіг.2 у розгорнутому положенні на землі. Пластини 1-6 з'єднані з допомогою еластичної стрічки В, що прикріплена послідовно до половини зовнішньої поверхні кожної пластини і, краще, уздовж усієї її довжини. Між двома послідовними пластинами стрічка В визначає шарнірну з'єднувальну ділянку L, що утворює шарнір та з'єднує край однієї пластини з центральною частиною наступної пластини. Фіг.3-5 ілюструють розгортання пластин 1-6 Фіг.1 для утворення подвійного покривного шару, зображеного на Фіг.2, де зазначені пластини накладені у ша ховому порядку і усі вирівняні в одному напрямку, котрий є паралельним, наприклад, до поперечної осі стрічки В, що цілком розгорнута та затиснута між двома шарами пластин, які, крім того, практично стикуються між собою. Фіг.6 та 7 ілюструють інший варіант винаходу, в якому шарнірний зв'язувальний елемент являє собою шарнір С, один елемент якого прикріплений до краю пластини 1, і другий елемент якого прикріплений до суміжної пластини 2 у її центральній частині. Шарнір С є єдиним цілим і простягається по всій ширині (або довжині) пластини 2, або утворений із кількох окремих елементів. Фіг.8 ілюструє варіант винаходу, в якому пластини нижнього шару (непарні пластини) зміщені у поздовжньому напрямку відносно (парних) пластин верхнього шару. У цьому випадку з'єднувальні елементи, наприклад, шарнірів С, не простягаються по всій довжині даних пластин, але розміщені лише напроти ділянок, що перекриваються. Це надає можливість (Фіг.9) розмістити дві покривні конструкції поряд та у безпосередньому контакті і у той же час мати часткове перекриття однієї конструкції (№1) іншою (№2). Таким чином, між конструкціями 1 та 2 не існує ніякої ділянки з послабленою міцністю завдяки зміщенню верхнього шару даних пластин відносно нижнього у дво х напрямках, що визначені відповідно поздовжньою та поперечною осями даних пластин. Між двома конструкціями 1 та 2 може бути впроваджене оборотне механічне блокування, наприклад, між нижніми пластинами однієї конструкції та верхніми пластинами другої конструкції, щоб гарантува ти добре установлення даних конструкцій та надійне їх з'єднання.
